BLOCKSCHALTBILD TELE-LASER
Projektlabor SS 08 AL-Mughalles, Ahmed Muss die schrift Arial sein? Foto vom Betreuer Daniel ?? AL-Mughalles, Ahmed
2
Gliederung Projektbeschreibung Blockschaltbild Gruppeneinteilung
Quellen AL-Mughalles, Ahmed
3

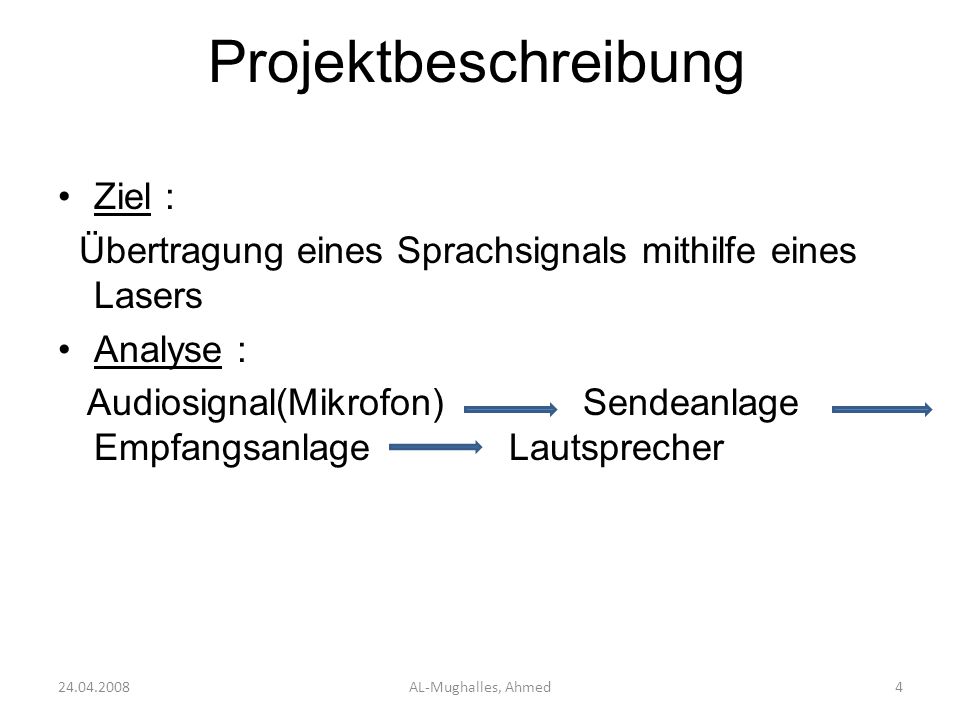

Projektbeschreibung Ziel :
Übertragung eines Sprachsignals mithilfe eines Lasers AL-Mughalles, Ahmed
4
Projektbeschreibung Ziel :
Übertragung eines Sprachsignals mithilfe eines Lasers Analyse : Audiosignal(Mikrofon) Sendeanlage Empfangsanlage Lautsprecher AL-Mughalles, Ahmed
5
Blockschaltbild Mikrofon „Hallo Gruppe X“
Es gibt eine grosse unterschied zw verstärkung(Amplitude) und Modulation(Frequenzänderung)
6

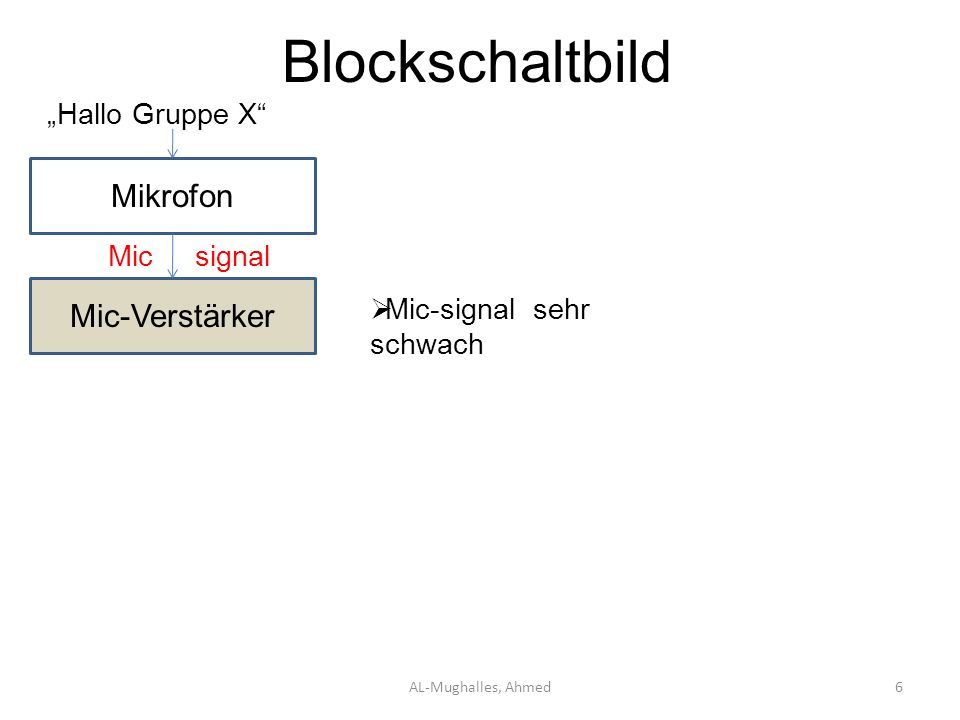

Blockschaltbild Mikrofon Mic-Verstärker „Hallo Gruppe X“ Mic signal
Mic-signal sehr schwach Es gibt eine grosse unterschied zw verstärkung(Amplitude) und Modulation(Frequenzänderung) AL-Mughalles, Ahmed
7
Blockschaltbild Mikrofon Mic-Verstärker Filter(TP) „Hallo Gruppe X“
Hörbarbereich ca. 20Hz – 20kHz Es gibt eine grosse unterschied zw verstärkung(Amplitude) und Modulation(Frequenzänderung) AL-Mughalles, Ahmed
8
Blockschaltbild Mikrofon Mic-Verstärker Filter(TP) Modulator
„Hallo Gruppe X“ Mikrofon Mic-Verstärker Filter(TP) Es gibt eine grosse unterschied zw verstärkung(Amplitude) und Modulation(Frequenzänderung) AM FM Modulator AL-Mughalles, Ahmed
9
Blockschaltbild Mikrofon Mic-Verstärker Filter(TP) Modulator
„Hallo Gruppe X“ Mikrofon Mic-Verstärker Filter(TP) Es gibt eine grosse unterschied zw verstärkung(Amplitude) und Modulation(Frequenzänderung) Modulator Sendestation AL-Mughalles, Ahmed
10
Blockschaltbild Empfangsstation Mikrofon Mic-Verstärker Filter(TP)
„Hallo Gruppe X“ Empfangsstation Mikrofon Mic-Verstärker Laserstrahl Filter(TP) Es gibt eine grosse unterschied zw verstärkung(Amplitude) und Modulation(Frequenzänderung) Modulator Sendestation AL-Mughalles, Ahmed
11
Blockschaltbild Empfangsstation Mikrofon Verstärker Mic-Verstärker
„Hallo Gruppe X“ Empfangsstation Mikrofon Verstärker Mic-Verstärker Laserstrahl Filter(TP) Es gibt eine grosse unterschied zw verstärkung(Amplitude) und Modulation(Frequenzänderung) Modulator Sendestation AL-Mughalles, Ahmed
12
Blockschaltbild Empfangsstation Mikrofon Verstärker Mic-Verstärker
„Hallo Gruppe X“ Empfangsstation Mikrofon Verstärker Mic-Verstärker Demodulator Laserstrahl Filter(TP) Es gibt eine grosse unterschied zw verstärkung(Amplitude) und Modulation(Frequenzänderung) Modulator Sendestation AL-Mughalles, Ahmed
13
Blockschaltbild Empfangsstation Mikrofon Verstärker Mic-Verstärker
„Hallo Gruppe X“ Empfangsstation Mikrofon Verstärker Mic-Verstärker Demodulator Laserstrahl Filter(TP) Ansteuerungs elektronik Es gibt eine grosse unterschied zw verstärkung(Amplitude) und Modulation(Frequenzänderung) Modulator Sendestation AL-Mughalles, Ahmed
14
Blockschaltbild Empfangsstation Mikrofon Verstärker Mic-Verstärker
„Hallo Gruppe X“ Empfangsstation Mikrofon Verstärker Mic-Verstärker Demodulator Laserstrahl Filter(TP) Ansteuerungs elektronik Es gibt eine grosse unterschied zw verstärkung(Amplitude) und Modulation(Frequenzänderung) Modulator Klingel Sendestation AL-Mughalles, Ahmed
15
Blockschaltbild Empfangsstation Mikrofon Verstärker Mic-Verstärker
„Hallo Gruppe X“ Empfangsstation Mikrofon Verstärker Mic-Verstärker Demodulator Laserstrahl Filter(TP) Ansteuerungs elektronik Es gibt eine grosse unterschied zw verstärkung(Amplitude) und Modulation(Frequenzänderung) Modulator Klingel Lautsprecher Sendestation „Ja Gruppe Y“ AL-Mughalles, Ahmed
16
Blockschaltbild Empfangsstation Mikrofon Verstärker Mic-Verstärker
„Hallo Gruppe X“ Empfangsstation Mikrofon Verstärker Mic-Verstärker Demodulator Laserstrahl Filter(TP) Ansteuerungs elektronik Es gibt eine grosse unterschied zw verstärkung(Amplitude) und Modulation(Frequenzänderung) Modulator Klingel Lautsprecher Sendestation Energieversorgung ! „Ja Gruppe Y“ AL-Mughalles, Ahmed
17
Gruppeneinteilung Empfangsstation Mikrofon Verstärker Mic-Verstärker
„Hallo Gruppe X“ Empfangsstation Mikrofon Verstärker Mic-Verstärker Demodulator Laserstrahl Filter(TP) Ansteuerungs elektronik Es gibt eine grosse unterschied zw verstärkung(Amplitude) und Modulation(Frequenzänderung) Modulator Klingel Lautsprecher Sendestation Energieversorgung ! „Ja Gruppe Y“ AL-Mughalles, Ahmed
18
Quellen http://www.projektlabor.tu-berlin.de
AL-Mughalles, Ahmed
19
Vielen Dank für die Aufmerksamkeit
Ende Vielen Dank für die Aufmerksamkeit AL-Mughalles, Ahmed
