2 adunas – ein vielseitig einsetzbares Mediensteuersystem
adunas – Studiomanager adunas – ein vielseitig einsetzbares Mediensteuersystem Durch die Vielzahl der einsetzbaren Schnittstellen ist adunas zur Steuerung vielfältiger und komplexer Systeme geeignet. Ein Einsatzbereich ist die Steuerung von Rundfunk-, Ton- und Videostudios. Hier können von einem oder mehreren Bedienstellen alle im Studio verwendeten Geräte gesteuert und deren Zustände abgespeichert werden. Zudem kann die Funktion der Bedienelemente (Tasten, Drehencoder) frei zugeordnet werden. Diese Zuordnung ist dann auch in Projekten und Snapshots speicherbar. Auswahl steuerbarer Geräte: Mischpult Player / Recorder (CD, DVD, Bluray) Kreuzschienen (Video, Audio und KVM) DAW-Software Endstufen / Lautsprecher Intercom Raumbeleuchtung / Stromkreise Lichtzeichen (Rotlicht, Ruhe-Signal) Auswahl Schnittstellen für die Steueurung: Ethernet RS 232 / 422 / 485 MIDI DMX GPIO DALI KNX-Bus u.v.m. professionelle Studiotechnik Leipzig, Berliner Str. 81a, 

3 Bedienelemente adunas – Studiomanager Touchpanels

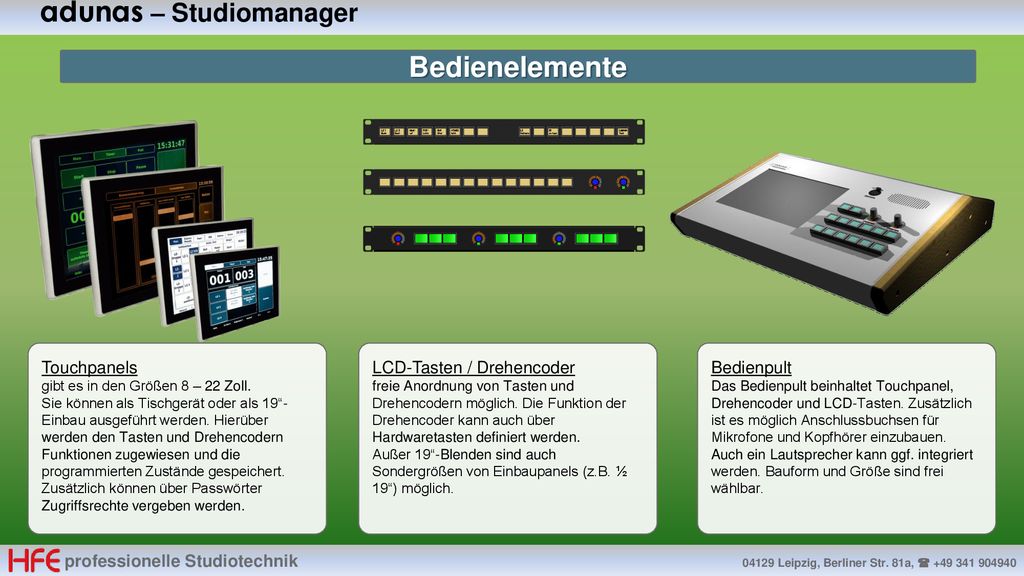

gibt es in den Größen 8 – 22 Zoll. Sie können als Tischgerät oder als 19“-Einbau ausgeführt werden. Hierüber werden den Tasten und Drehencodern Funktionen zugewiesen und die programmierten Zustände gespeichert. Zusätzlich können über Passwörter Zugriffsrechte vergeben werden. LCD-Tasten / Drehencoder freie Anordnung von Tasten und Drehencodern möglich. Die Funktion der Drehencoder kann auch über Hardwaretasten definiert werden. Außer 19“-Blenden sind auch Sondergrößen von Einbaupanels (z.B. ½ 19“) möglich. Bedienpult Das Bedienpult beinhaltet Touchpanel, Drehencoder und LCD-Tasten. Zusätzlich ist es möglich Anschlussbuchsen für Mikrofone und Kopfhörer einzubauen. Auch ein Lautsprecher kann ggf. integriert werden. Bauform und Größe sind frei wählbar. professionelle Studiotechnik Leipzig, Berliner Str. 81a, 

4 Anwendungsbeispiel Tonstudio

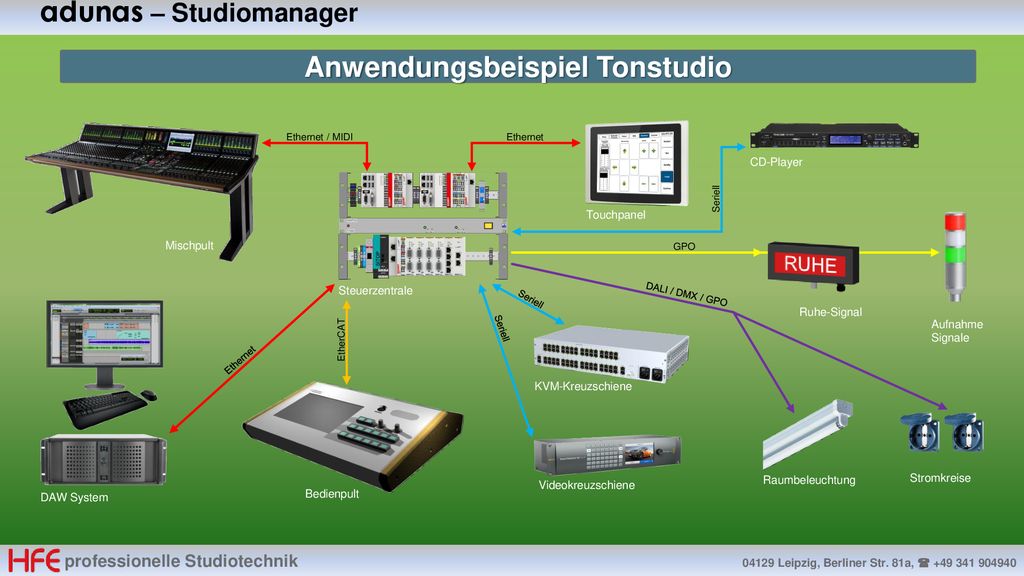

adunas – Studiomanager Anwendungsbeispiel Tonstudio Ethernet / MIDI Ethernet CD-Player Seriell Touchpanel Mischpult GPO Steuerzentrale DALI / DMX / GPO Seriell Ruhe-Signal Aufnahme Signale EtherCAT Seriell Ethernet KVM-Kreuzschiene Raumbeleuchtung Stromkreise Videokreuzschiene DAW System Bedienpult professionelle Studiotechnik Leipzig, Berliner Str. 81a, 

5 Anwendungsbeispiel Rundfunk

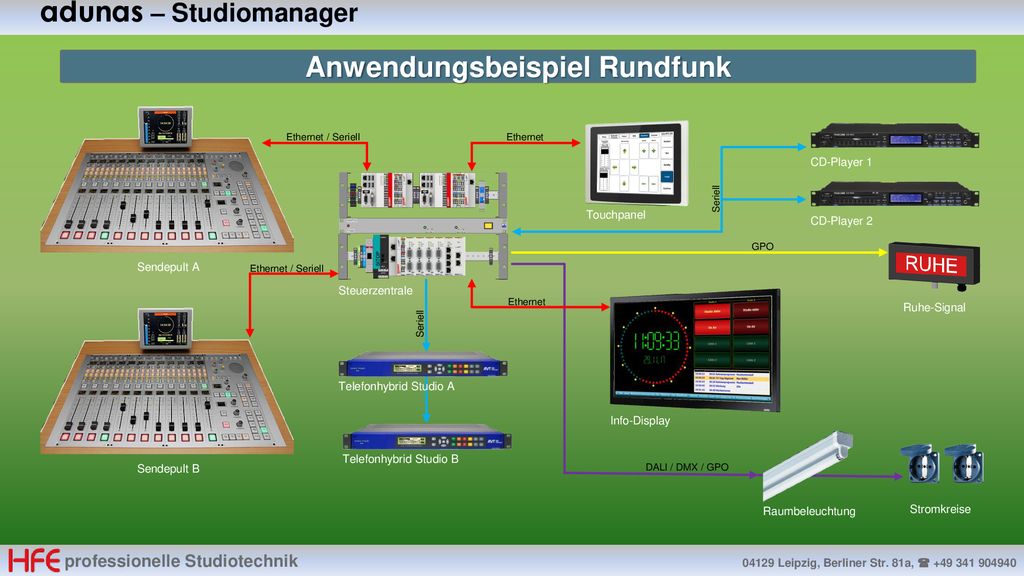

adunas – Studiomanager Anwendungsbeispiel Rundfunk Ethernet / Seriell Ethernet CD-Player 1 Seriell Touchpanel CD-Player 2 GPO Sendepult A Ethernet / Seriell Steuerzentrale Ethernet Ruhe-Signal Seriell Telefonhybrid Studio A Info-Display Telefonhybrid Studio B Sendepult B DALI / DMX / GPO Raumbeleuchtung Stromkreise professionelle Studiotechnik Leipzig, Berliner Str. 81a, 

6 adunas – Studiomanager
Mischpulte Je nach Schnittstelle, Protokoll und Hersteller können verschiedene Parameter am Mischpult gesteuert, oder vom Mischpult an die Steuerzentrale gesendet werden zum Gerät vom Gerät Matrixpunkte an- und abwählen Lautstärken regeln Phantomspeisung schalten Gain regeln Kanal On / Off Userkeys / GPIO MIDI Befehle Faderstart professionelle Studiotechnik Leipzig, Berliner Str. 81a, 

7 Bei Audio-DSP‘s können alle Paramater gesteuert werden.
adunas – Studiomanager Kreuzschienen / Audio DSP Bei Kreuzschienen können im allgemeinen nur die Knotenpunkte gesetzt werden. Einige haben die Möglichkeit, Presets abzulegen, die dann auch wieder aufgerufen werden können. Bei Audio-DSP‘s können alle Paramater gesteuert werden. zum Gerät vom Gerät Matrixpunkte an- und abwählen Presets laden Bei Audio-DSP Parameter der einzelnen Komponenten ändern Zustand melden professionelle Studiotechnik Leipzig, Berliner Str. 81a, 

8 adunas – Studiomanager
DAW-Systeme Je nach Software und Hersteller sind die Steuermöglichkeiten sehr unterschiedlich. In jedem Fall kann aber Start, Stop, Play, Record und Vor- und Rücklauf gesteuert werden. Bei einigen können Spuren angewählt oder auch Effekte geschaltet werden. zum Gerät vom Gerät Start, Stop, Play, Record Vor- und zurück spulen Spuranwahl Effekte on / off Abhör-Anwahl Timecode MIDI professionelle Studiotechnik Leipzig, Berliner Str. 81a, 

9 adunas – Studiomanager

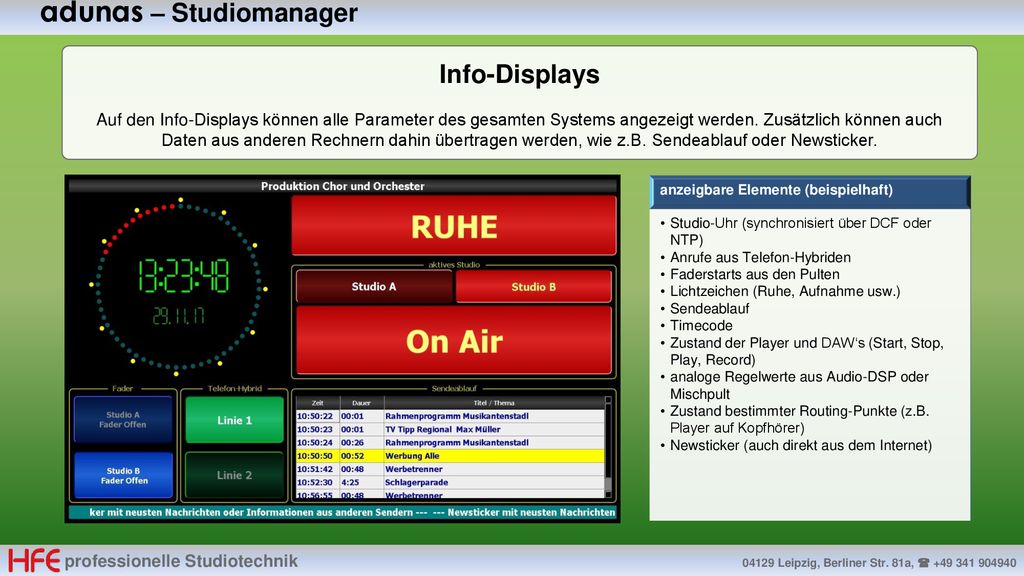

Info-Displays Auf den Info-Displays können alle Parameter des gesamten Systems angezeigt werden. Zusätzlich können auch Daten aus anderen Rechnern dahin übertragen werden, wie z.B. Sendeablauf oder Newsticker. anzeigbare Elemente (beispielhaft) Studio-Uhr (synchronisiert über DCF oder NTP) Anrufe aus Telefon-Hybriden Faderstarts aus den Pulten Lichtzeichen (Ruhe, Aufnahme usw.) Sendeablauf Timecode Zustand der Player und DAW‘s (Start, Stop, Play, Record) analoge Regelwerte aus Audio-DSP oder Mischpult Zustand bestimmter Routing-Punkte (z.B. Player auf Kopfhörer) Newsticker (auch direkt aus dem Internet) professionelle Studiotechnik Leipzig, Berliner Str. 81a, 

10 Touchpanel - Bedienoberflächen

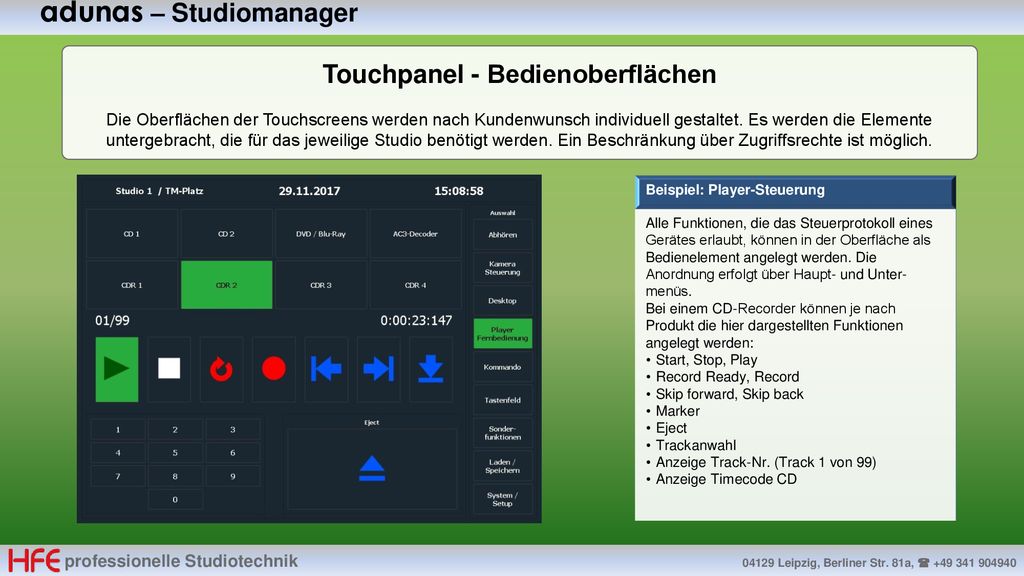

adunas – Studiomanager Touchpanel - Bedienoberflächen Die Oberflächen der Touchscreens werden nach Kundenwunsch individuell gestaltet. Es werden die Elemente untergebracht, die für das jeweilige Studio benötigt werden. Ein Beschränkung über Zugriffsrechte ist möglich. Beispiel: Player-Steuerung Alle Funktionen, die das Steuerprotokoll eines Gerätes erlaubt, können in der Oberfläche als Bedienelement angelegt werden. Die Anordnung erfolgt über Haupt- und Unter-menüs. Bei einem CD-Recorder können je nach Produkt die hier dargestellten Funktionen angelegt werden: Start, Stop, Play Record Ready, Record Skip forward, Skip back Marker Eject Trackanwahl Anzeige Track-Nr. (Track 1 von 99) Anzeige Timecode CD professionelle Studiotechnik Leipzig, Berliner Str. 81a, 

11 Touchpanel - Bedienoberflächen

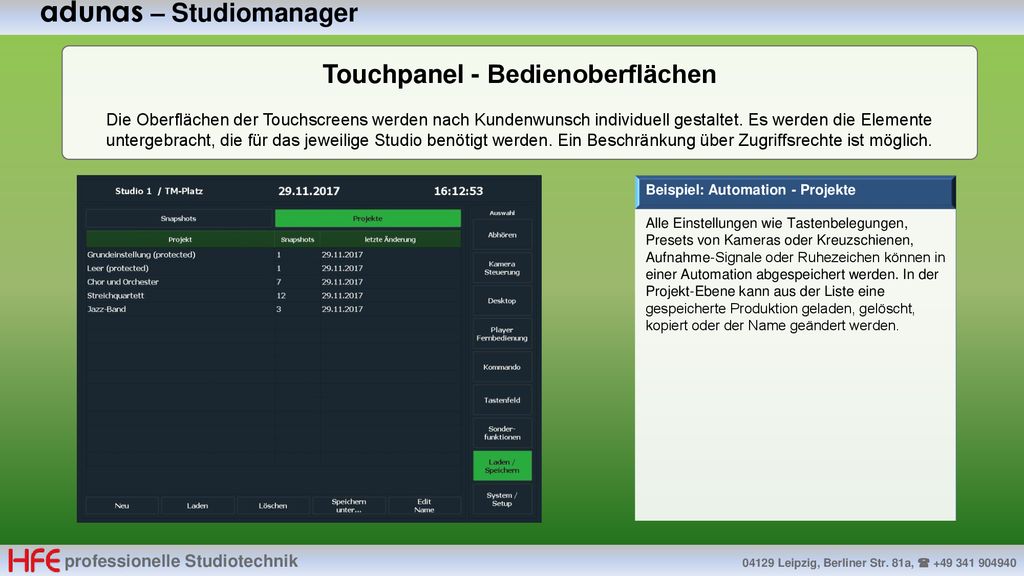

adunas – Studiomanager Touchpanel - Bedienoberflächen Die Oberflächen der Touchscreens werden nach Kundenwunsch individuell gestaltet. Es werden die Elemente untergebracht, die für das jeweilige Studio benötigt werden. Ein Beschränkung über Zugriffsrechte ist möglich. Beispiel: Automation - Projekte Alle Einstellungen wie Tastenbelegungen, Presets von Kameras oder Kreuzschienen, Aufnahme-Signale oder Ruhezeichen können in einer Automation abgespeichert werden. In der Projekt-Ebene kann aus der Liste eine gespeicherte Produktion geladen, gelöscht, kopiert oder der Name geändert werden. professionelle Studiotechnik Leipzig, Berliner Str. 81a, 

12 Touchpanel - Bedienoberflächen

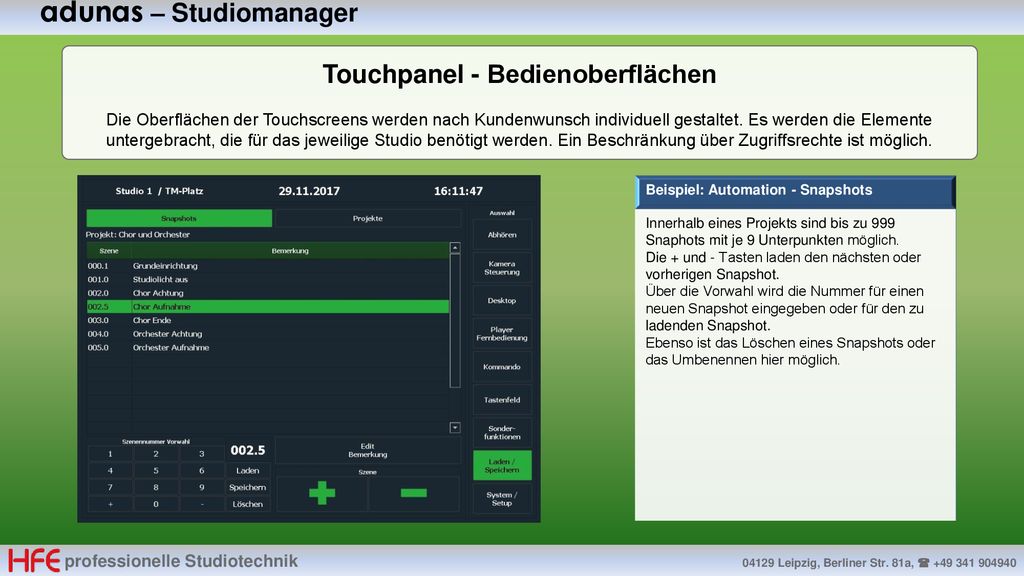

adunas – Studiomanager Touchpanel - Bedienoberflächen Die Oberflächen der Touchscreens werden nach Kundenwunsch individuell gestaltet. Es werden die Elemente untergebracht, die für das jeweilige Studio benötigt werden. Ein Beschränkung über Zugriffsrechte ist möglich. Beispiel: Automation - Snapshots Innerhalb eines Projekts sind bis zu 999 Snaphots mit je 9 Unterpunkten möglich. Die + und - Tasten laden den nächsten oder vorherigen Snapshot. Über die Vorwahl wird die Nummer für einen neuen Snapshot eingegeben oder für den zu ladenden Snapshot. Ebenso ist das Löschen eines Snapshots oder das Umbenennen hier möglich. professionelle Studiotechnik Leipzig, Berliner Str. 81a, 

13 adunas – Studiomanager
Alle hier gezeigten Funktionen und Steuermöglichkeiten sind als Beispiel für das adunas-System zu betrachten. Durch die Vielfalt der Möglichkeiten können hier nicht alle Varianten vorgestellt werden. Wenn Sie Ideen haben, was in Ihrem Studio gesteuert werden sollte oder welche Verknüpfungen möglich sein sollen, dann fragen Sie bitte bei uns nach ! professionelle Studiotechnik Leipzig, Berliner Str. 81a, 
