Tragbare Leitern Arten: Steckleiter Dreiteilige Schiebleiter

Präsentation zum Thema: "Tragbare Leitern Arten: Steckleiter Dreiteilige Schiebleiter"—  Präsentation transkript:

1 Tragbare Leitern Arten: Steckleiter Dreiteilige Schiebleiter Hakenleiter Klappleiter Anwendung: Tragbare Leitern können eingesetzt werden als: Rettungsweg Angriffsweg Hilfsgerät

2 Leiterlängen und Rettungshöhen der tragbaren Leitern
Abb. 1: Leiterlängen und Rettungshöhen

3 Steckleiter Steckleiter-Verbindungsteil Einsteckteil aus Leichtmetall
Abb. 3: Steckleiter-Verbindungsteil Einsteckteil aus Leichtmetall Abb. 2: A- und B-Teil A-Teil und B-Teil Abb. 4: Einsteckteil

4 Dreiteilige Schiebleiter
Abb. 5: Dreiteilige Schiebleiter Abb. 6: Dreiteilige Schiebleiter Dreiteilige Schiebleiter am Gebäude angelegt und gesichert

5 Klappleiter Holme Sprossen Beschläge Aussparung Gelenkbolzen
Abb. 7: Klappleiter Klappleiter aus- und eingeklappt

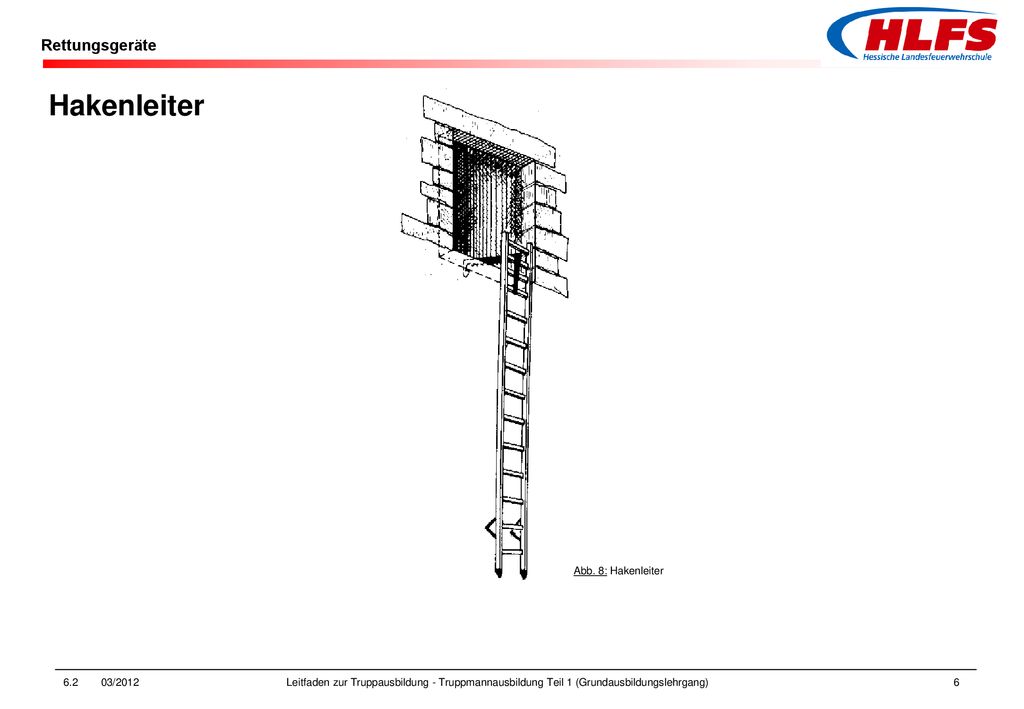

6 Hakenleiter Abb. 8: Hakenleiter

7 Einsatzgrundsätze für tragbare Feuerwehrleitern
Leiterfüße nicht auf ungeeignete Unterlagen sowie nicht auf weichen oder glatten Untergrund aufsetzen. Erforderlichenfalls gegen Wegrutschen sichern. Anstellwinkel der Leiter muss 65° bis 75° betragen. Leiter an sichere Auflagepunkte anlegen und beim Besteigen sichern. Klappleitern und Hakenleitern dürfen nur mit einer Person belastet werden. Steckleitern und Schiebleitern dürfen mit höchstens zwei Personen belastet werden. Hakenleiter nicht als Anstellleiter benutzen. Schiebleiter im Freistand nicht über die Stützstangen hinaus besteigen. Eine am Gebäude angestellte, unbesetzte Leiter nicht ohne weiteres entfernen!

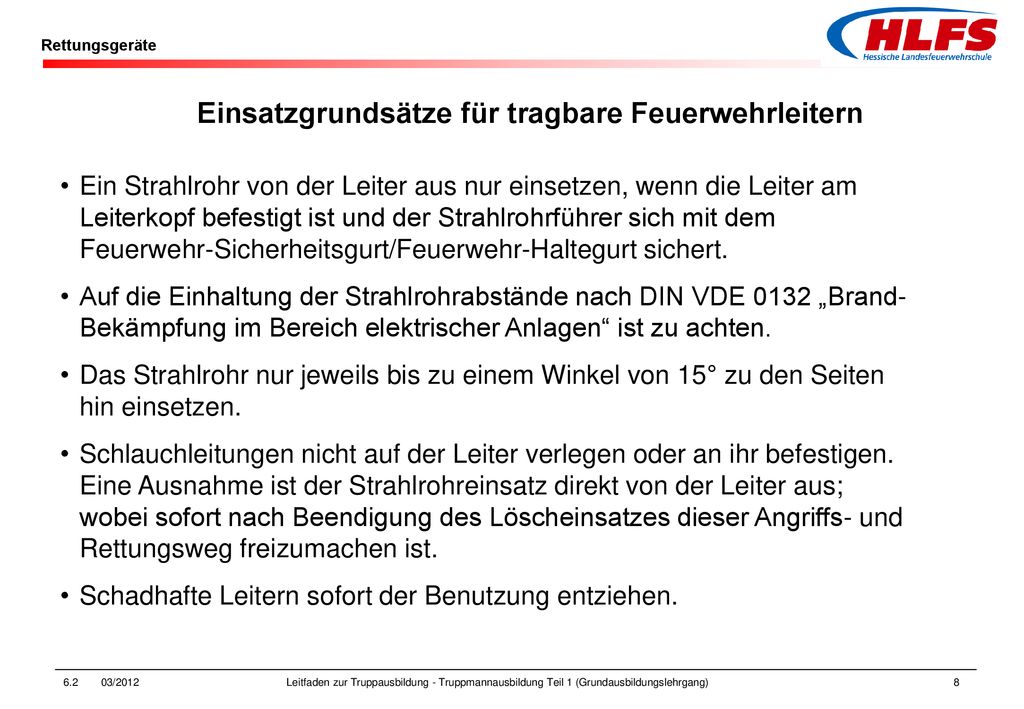

8 Einsatzgrundsätze für tragbare Feuerwehrleitern
Ein Strahlrohr von der Leiter aus nur einsetzen, wenn die Leiter am Leiterkopf befestigt ist und der Strahlrohrführer sich mit dem Feuerwehr-Sicherheitsgurt/Feuerwehr-Haltegurt sichert. Auf die Einhaltung der Strahlrohrabstände nach DIN VDE 0132 „Brand-Bekämpfung im Bereich elektrischer Anlagen“ ist zu achten. Das Strahlrohr nur jeweils bis zu einem Winkel von 15° zu den Seiten hin einsetzen. Schlauchleitungen nicht auf der Leiter verlegen oder an ihr befestigen. Eine Ausnahme ist der Strahlrohreinsatz direkt von der Leiter aus; wobei sofort nach Beendigung des Löscheinsatzes dieser Angriffs- und Rettungsweg freizumachen ist. Schadhafte Leitern sofort der Benutzung entziehen.

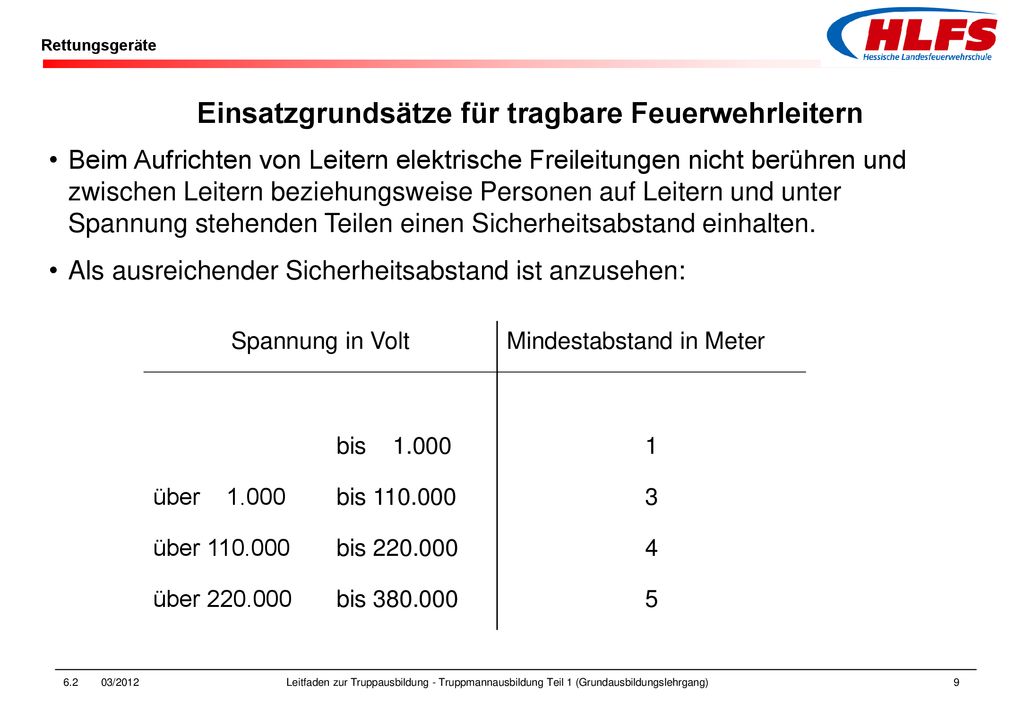

9 Einsatzgrundsätze für tragbare Feuerwehrleitern
Beim Aufrichten von Leitern elektrische Freileitungen nicht berühren und zwischen Leitern beziehungsweise Personen auf Leitern und unter Spannung stehenden Teilen einen Sicherheitsabstand einhalten. Als ausreichender Sicherheitsabstand ist anzusehen: Spannung in Volt Mindestabstand in Meter bis 1 über bis 3 über bis 4 über bis 5

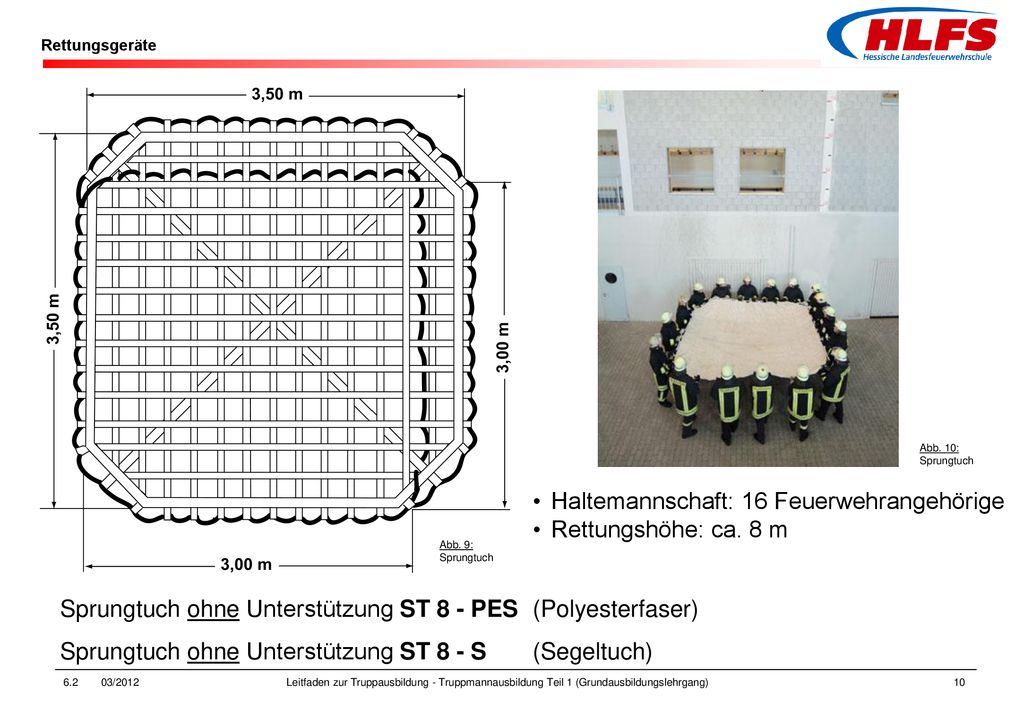

10 Haltemannschaft: 16 Feuerwehrangehörige Rettungshöhe: ca. 8 m
Abb. 10: Sprungtuch Haltemannschaft: 16 Feuerwehrangehörige Rettungshöhe: ca. 8 m Abb. 9: Sprungtuch Sprungtuch ohne Unterstützung ST 8 - PES (Polyesterfaser) Sprungtuch ohne Unterstützung ST 8 - S (Segeltuch)

11 Bedienmannschaft: 2 Personen Rettungshöhe: ca. 16 m
Sprungpolster SP 16 Abb. 12: Sprungpolster SP 16 Abb. 11: Sprungposter SP 16 Bedienmannschaft: 2 Personen Rettungshöhe: ca. 16 m Abb. 13: Sprungpolster SP 16

12 Quellenverzeichnis Bundesamt für Zivilschutz Geräte und Hilfsmittel des KatS-Brandschutzes Abb. 5 und Abb. 7 Feuerwehrdienstvorschrift FwDV 1 Grundtätigkeiten - Lösch- und Hilfeleistungseinsatz - Abb. 10 Feuerwehrdienstvorschrift FwDV 10 Die tragbaren Leitern Abb. 1 Hessische Landesfeuerwehrschule Abb. 2, 3, 4, 6, 9, 11, 12 und Abb. 13 Wenzel Verlag Feuerwehr-Grundlehrgang Abb. 8
