Bestimmung des Gleitreibungswiderstandes von Ski-Laufflächen
Masterarbeit Michael Hasler Wirtschaftsingenieurwesen JG 2011 MCI,
2

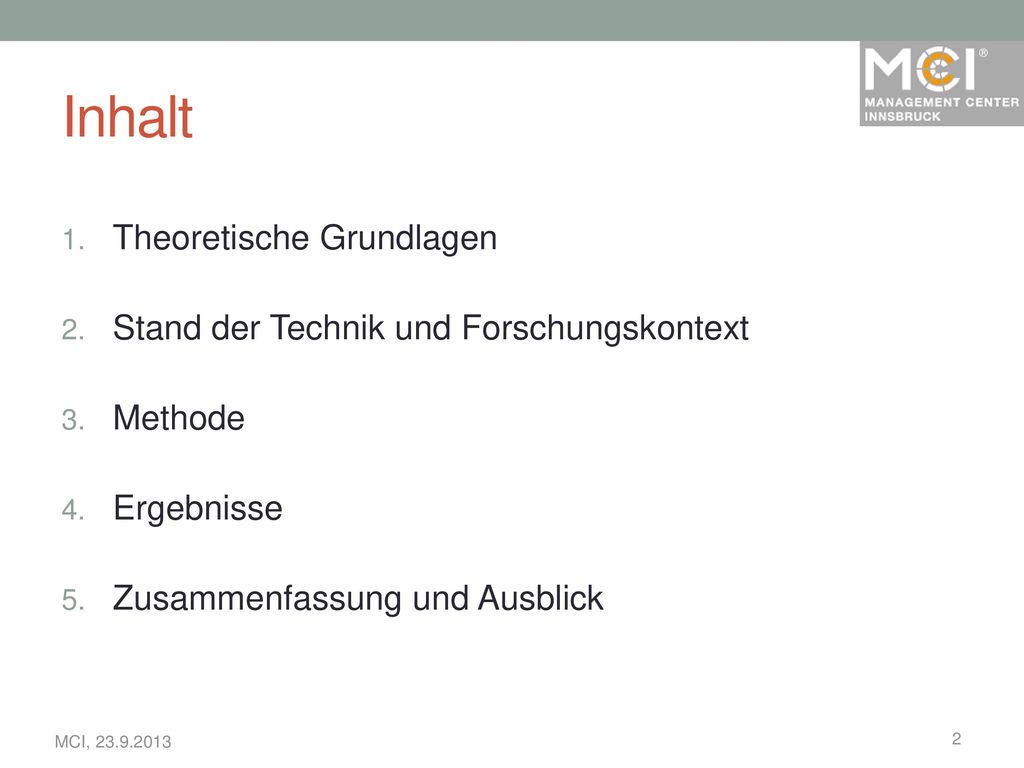

Inhalt Theoretische Grundlagen Stand der Technik und Forschungskontext
Methode Ergebnisse Zusammenfassung und Ausblick MCI,
3
1. Theoretische Grundlagen – Komponenten der Reibung
Trockenreibung Schneedeformation Hydrodynamische Reibung Kapillareffekt Elektrostatische Aufladung Verschmutzung MCI,
4
1. Theoretische Grundlagen – Komponenten der Reibung
𝐹=( τ 𝜎 + Δ𝑧 𝑙 ) 𝐹 N + 𝜌 𝑠 𝑤𝛥𝑧 𝑣 𝜂𝑣𝐴𝑒𝑓𝑓 ℎ + 𝐹cap Reibungskoeffizient Dicke Wasserfilm (µm) (Quelle: Colbeck, 1992) MCI,
5
2. Stand der Technik - Feldtests
Streckenlänge: m Geschwindigkeit: bis 130 km/h erfahrene Testfahrer Gesucht: Skier mit geringstem Gleitreibungswiderstand - hohe Variabilität - kaum reproduzierbar - hoher Aufwand - wenig Daten MCI,
6
2. Stand der Technik - Tribometer
Tribometer: Anlage zur Bestimmung von Reibung und Verschleiß geringe Variabilität gut reproduzierbar geringer Aufwand niedrige Geschwindigkeit kleiner Probenkörper meistens auf Eis Tribometer, SLF Davos (Quelle: ETH Zürich; SLF Davos) MCI,
7
2. Stand der Technik - Forschungskontext
MCI,
8
3. Methode - Tribometer des Technologiezentrums Ski- und Alpinsport

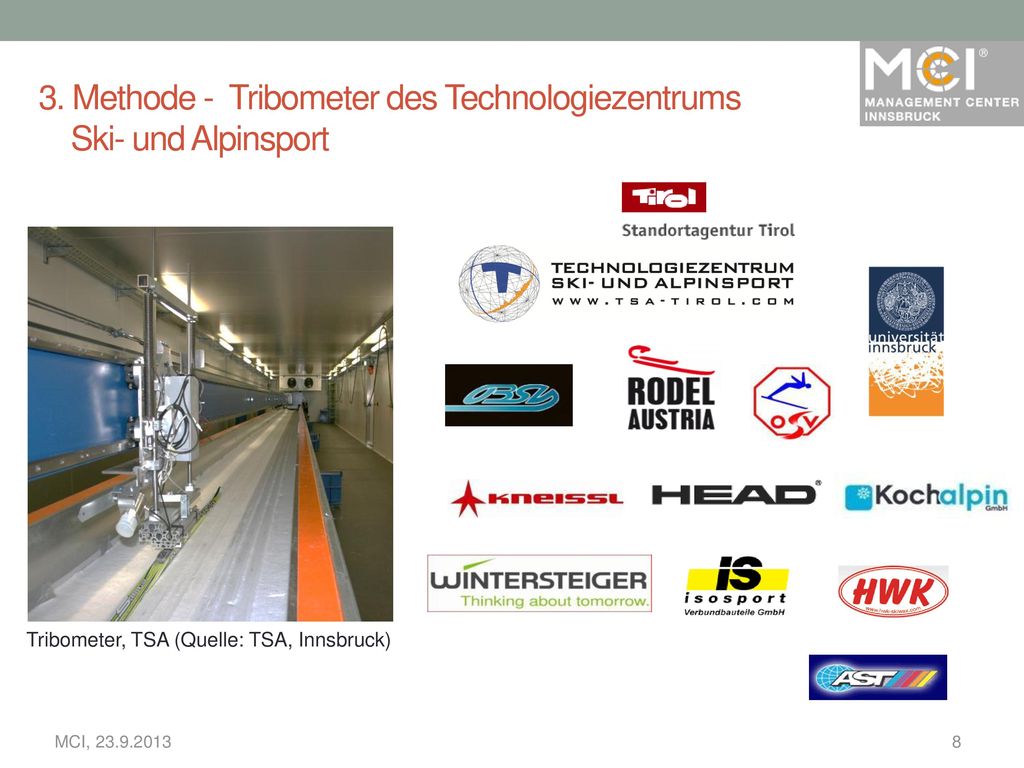

Tribometer, TSA (Quelle: TSA, Innsbruck) MCI,
9
3. Methode – lineares Tribometer
realistische Probekörper sportspezifische Geschwindigkeiten bis 100 km/h realistische Normalkraft wiederholbare Bedingungen durch Kunstschnee Umgebungstemperatur [-30°, 0°C] Tribometer, TSA (Quelle: TSA, Innsbruck) MCI,
10
3. Methode – lineares Tribometer
Erfasste Daten: Normalkraft vorne/hinten horizontale Kraft Position Schlitten Übertragung der Daten in Echtzeit über Funk Messschlitten, TSA (Quelle: TSA, Innsbruck) MCI,
11
3. Methode – Kraftmessung
Beschleunigungsphase : 0,3 s Messabschnitt : 0,3 … 3 s Bremsphase : 0,3 s Reibungskoeffizient: µ= 𝑭 𝒉 𝑭 v Wiederholbarkeit µ: ± 3% Schwingungen: Motorsteuerung, Elastizität Seil MCI,
12
3. Methode – Versuchsplanung
Rauheit (µm) Wachs Temp. (C) v (m/s) Fahrten pro Spur Fahrten gesamt Normalkraft (N) Studie 1 10 30 Paraffin -15° -10° -5° 2 5 120 350 Studie 2 „High Fluor“ -8° 15 60 Studie 3 -7° 15 x 3 270 250; 350; 450 Studie 4 40 Für alle Kombinationen: 10 (15) Fahrten beginnend auf einer frischen Schneespur MCI,
13
4. Ergebnisse – Studie 1: Temperatur
v = 2m/s Rauheit 10 µm MCI,
14
4. Ergebnisse – Studie 1: Temperatur, Geschwindigkeit, Rauheit
𝚫µ 𝐦𝐚𝐱 = 46% Rauheit: 𝚫µ 𝐦𝐚𝐱 = 20% Geschwindigkeit: Δµ max = 33% MCI,
15
4. Ergebnisse – Studie 2 v, Wachs
v = 2m/s v = 5m/s Wachs: Paraffin vs. HF-Wachs Δµ …+ 57 % Geschwindigkeit: 2 m/s … 5m/s Δµ …+ 60 % MCI,
16
4. Ergebnisse – Studie 4 (Rauheit, Wachs)
17
5. Zusammenfassung und Ausblick
Das lineare Tribometer des Technologiezentrums Ski- und Alpinsport ist für die Untersuchung der Reibung zwischen Ski und Schnee geeignet Einige Abhängigkeiten des Reibungskoeffizienten sind den Projektpartnern nicht bekannt: Transferpotential Wirtschaft Einige Effekte sind in Literatur nicht bekannt: Transferpotential Wissenschaft Zugrundeliegende Mechanismen müssen mit zusätzlichen Parametern untersucht werden: z.B. Temperatur an der Gleitfläche, Wasserfilm, chemische, physikalische und geometrische Oberflächeneigenschaften …
18
Vielen Dank, Fragen? MCI,
