Wölbklappensysteme von Andreas Winkler

2 Wölbklappensysteme - Übersicht
Glasflügel 304, Mini Nimbus, Ventus a,b Nimbus 2 Nimbus 3 LS6, Pik20D, DG200, DG400 DG 600, Silent Speed Astir, LO100, Diamant, SZD 42-2 Jantar 2B, H301 Kestrel ASW20 ASW22, 25 Mü28 L13, L13A SB11 11/2001 by Andreas Winkler

3 Wölbklappensysteme - System 1
QR mit WK gleichsinnig gemischt Mischer im Rumpf BK als Spoiler, betätigt WK in Landestellung, unabhängig QR Mosquito, Glasflügel 304, Mini Nimbus, Ventus a,b Bodeneffect Große Kräfte Fällt durch 11/2001 by Andreas Winkler

4 Wölbklappensysteme - System 1
11/2001 by Andreas Winkler

5 Wölbklappensysteme - System 1
11/2001 by Andreas Winkler

6 Wölbklappensysteme - System 1
11/2001 by Andreas Winkler

7 Wölbklappensysteme - System 2
QR mit WK gleichsinnig gemischt Mischer im Rumpf BK als Spoiler, betätigt WK in Landestellung, unabhängig QR zusätzliche Anlenkung für mittlere WK Nimbus 2 Bodeneffect Große Kräfte Fällt durch 11/2001 by Andreas Winkler

8 Wölbklappensysteme - System 3
QR mit WK gleichsinnig gemischt Mischer im Rumpf Außen und Innen abhängig von der WK - Stellung differenziert getrennte Bremsklappen Nimbus 3/24,5 11/2001 by Andreas Winkler

9 Wölbklappensysteme - System 4
Flaperon WK und QR gleichsinnig über ges Flügel gemischt Trennung-Differenzierung getrennte Bremsklappen LS6, Pik20D, DG200, DG400 11/2001 by Andreas Winkler

10 Wölbklappensysteme - System 4
11/2001 by Andreas Winkler

11 Wölbklappensysteme - System 4A
Flaperon WK und QR gleichsinnig über gesamten Flügel gemischt eine Klappe getrennte Bremsklappen DG600, Silent 11/2001 by Andreas Winkler

12 Wölbklappensysteme - System 4A
11/2001 by Andreas Winkler

13 Wölbklappensysteme - System 5
WK und QR außen gemischt nur WK innen getrennte Bremsklappen, (LO100 keine) Speed Astir, LO100, HBV Diamant, Diamant 16,5,18, SZD 42-2 Jantar 2B, H301 11/2001 by Andreas Winkler

14 Wölbklappensysteme - System 6
Flaperon-Differenziert-getrennt Differenzierung 1QR=1,33WK zusätzlicher Hebel für Landeklappen getrennte Bremsklappen, Bremsschirm Kestrel 11/2001 by Andreas Winkler

15 Wölbklappensysteme - System 7
Flaperon-Differenziert-getrennt WK-Hebel in Landestellung bei WK positiv fahren QR negativ (Wendigkeit) ASW 20 Serie 11/2001 by Andreas Winkler

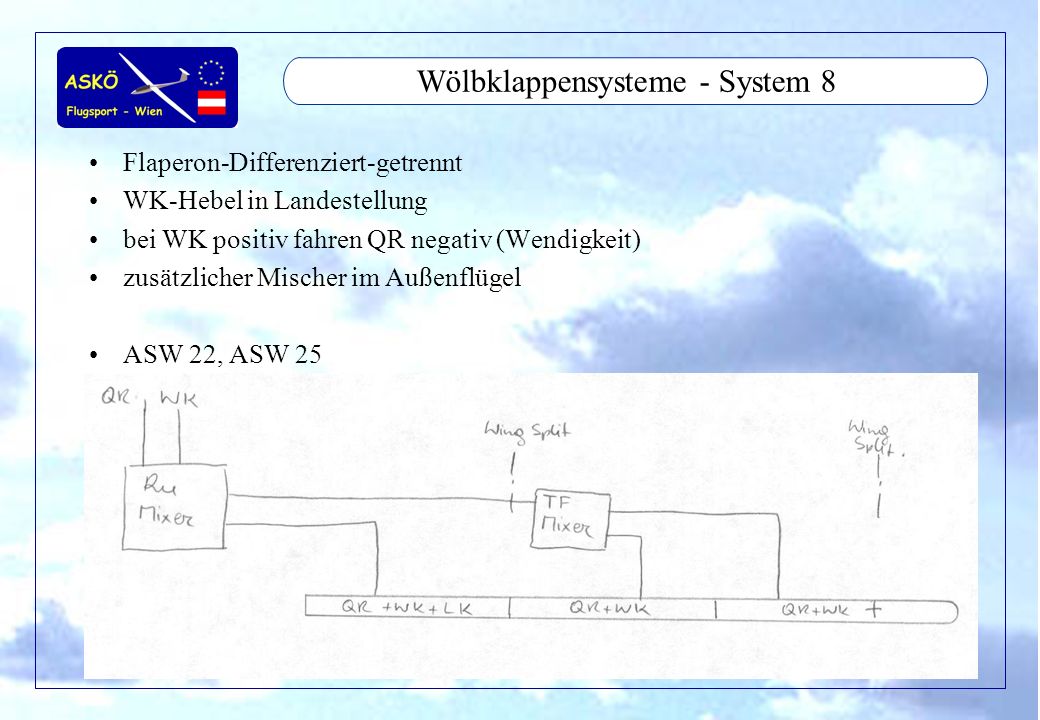

16 Wölbklappensysteme - System 8
Flaperon-Differenziert-getrennt WK-Hebel in Landestellung bei WK positiv fahren QR negativ (Wendigkeit) zusätzlicher Mischer im Außenflügel ASW 22, ASW 25 11/2001 by Andreas Winkler

17 Wölbklappensysteme - System 9
WK-Automatic WK werden automatisch in die richtige Stellung gestellt Kunstflug MÜ28, LS 3 automatic 11/2001 by Andreas Winkler

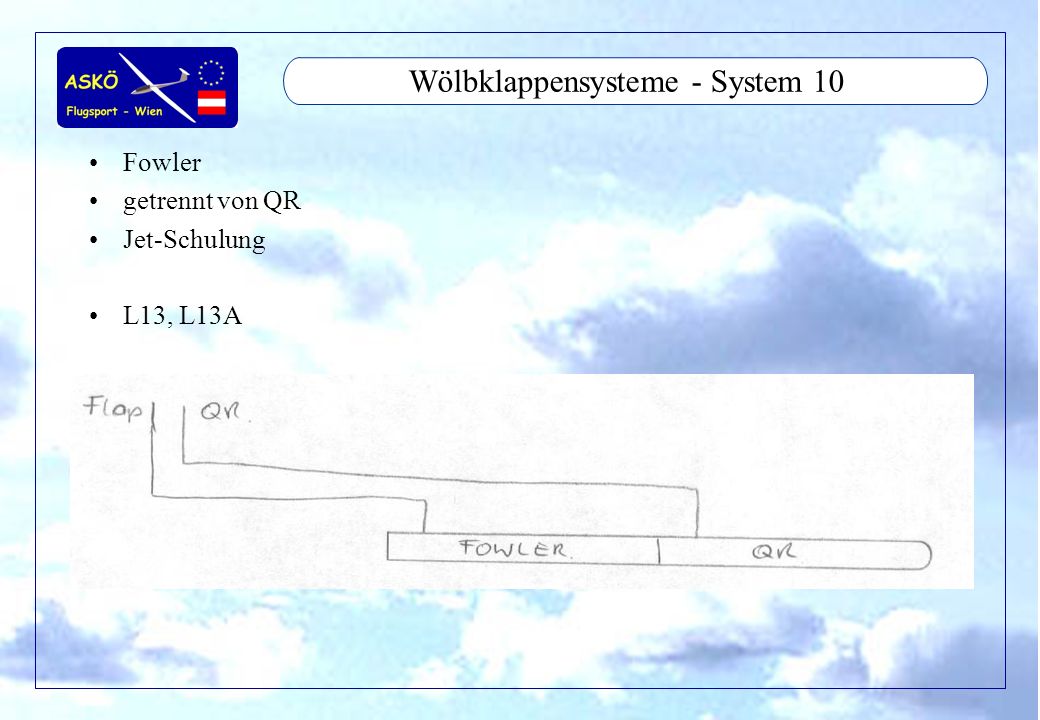

18 Wölbklappensysteme - System 10
Fowler getrennt von QR Jet-Schulung L13, L13A 11/2001 by Andreas Winkler

19 Wölbklappensysteme - System 11
Flächenklappe Flächenvergrößerung SB11 11/2001 by Andreas Winkler
