Funktion: Overlay Fabian Gramann
2
Overlay - 24.11.2003 - Fabian Gramann
Was ist Overlay? Wofür Overlay benutzt wird Funktionsweise und Differenzierungen der Funktion Umgang mit Overlay 1. Aufgabe Overlay – Wizard 2. Aufgabe Overlay Fabian Gramann
3
Overlay - 24.11.2003 - Fabian Gramann
Was ist Overlay? Zwei räumliche Layer/coverages werden zu einem neuen vereint werden. Aus Input- und Overlay entsteht das Output coverage. Nur Coverages, keine Shapefiles. Overlay Fabian Gramann
4
Wofür Overlay benutzt werden kann:
z.B. bei Einzugsgebieten Frage: Wo befindet sich das Krisengebiet? Overlay Fabian Gramann
5

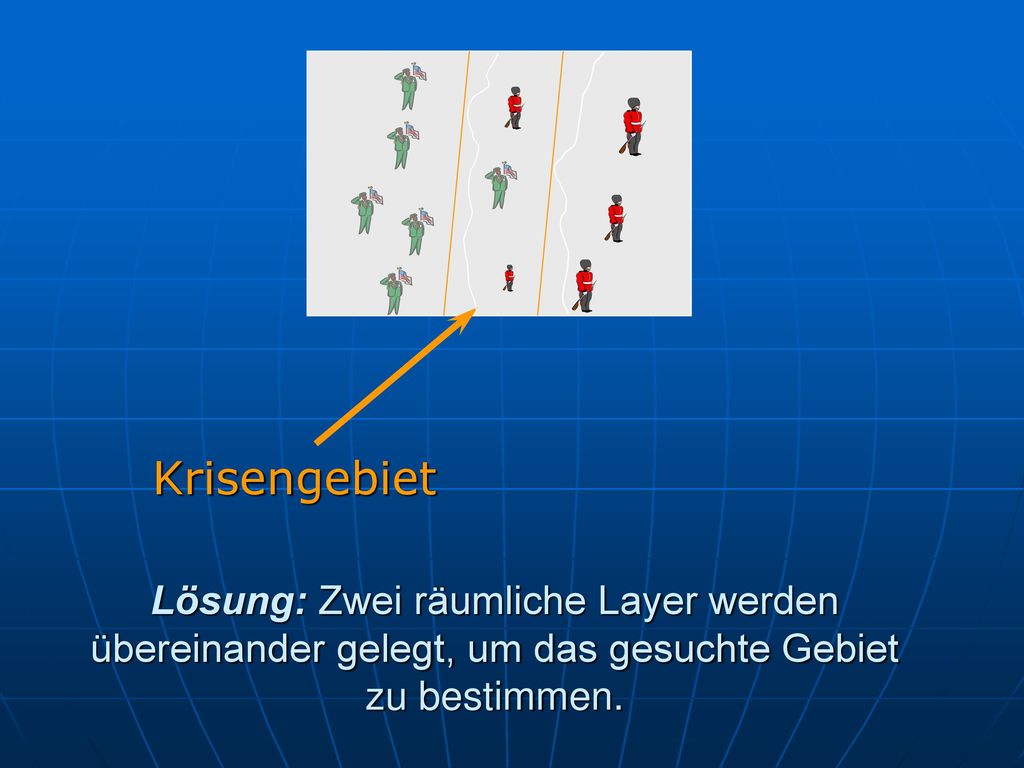

Krisengebiet Lösung: Zwei räumliche Layer werden übereinander gelegt, um das gesuchte Gebiet zu bestimmen.
6
Weitere Anwendungsmöglichkeiten in der Praxis:
Ermittlung von Einzugsgebieten Analyse von bestimmten Gebieten, deren Nutzung sich zeitlich verändert , z.B. ehem.DDR + BRD heutige BRD Gebietsanalysen, z.B.: -Grundstückspreisermittlung -Waldbestand -Flussläufe -Strassennetzte …
7
Overlay besteht aus Input-, overlay- und Output coverage
Overlay besteht aus Input-, overlay- und Output coverage. Input Coverage kann überwiegend Punkt, Linie oder Polygon sein verlangt. Overlay muss immer ein Polygon sein wird hierüber gelegt.
8
Beispiel Strassennetz:

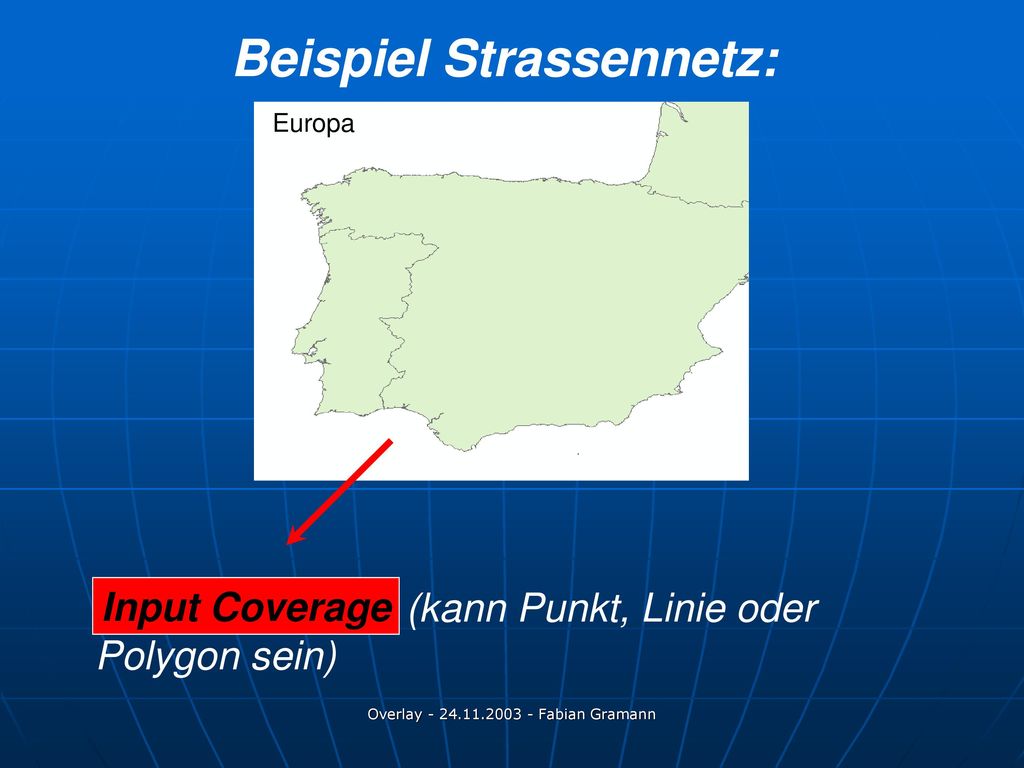

Europa Input Coverage (kann Punkt, Linie oder Polygon sein) Input Coverage Overlay Fabian Gramann
9
Overlay - 24.11.2003 - Fabian Gramann
Europa - Strassennetz Overlay Coverage Overlay Coverage (muss immer ein Polygon sein) Overlay Fabian Gramann
10
Overlay - 24.11.2003 - Fabian Gramann
Europa Strassennetz Europa Input Coverage + Overlay Coverage = Overlay Fabian Gramann
11
Overlay - 24.11.2003 - Fabian Gramann
Output Coverage Hierbei bekommen die Strassen z.B. die Attribute der Länder Overlay Fabian Gramann
12
Schnittpunkte der beiden Coverages sind ausschlaggebend!
Attributwerte werden mit Hilfe des Scanline-Algorithmus (aus Diskrete Mathe II) ermittelt. Schnittpunkte der beiden Coverages sind ausschlaggebend! Overlay Fabian Gramann
13
Differenzierungen von Overlay

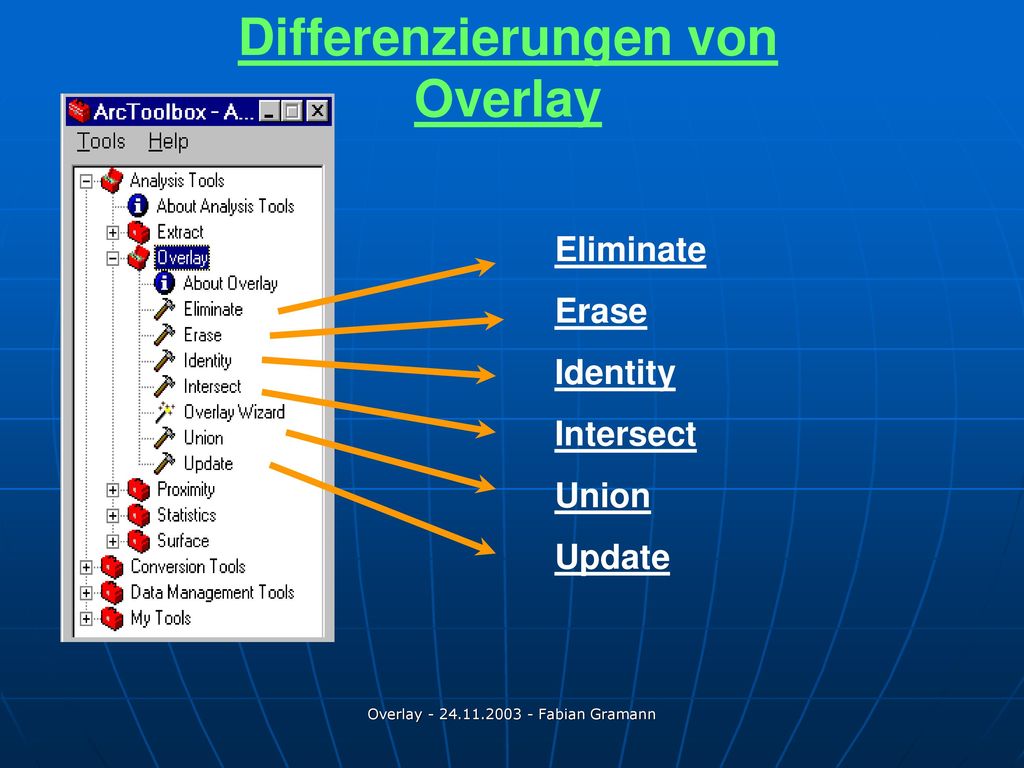

Eliminate Erase Identity Intersect Union Update Overlay Fabian Gramann
14
Overlay - 24.11.2003 - Fabian Gramann
Input Overlay Output Intersect Identity Union Erase + = Overlay Fabian Gramann
15
Overlay - 24.11.2003 - Fabian Gramann
Intersect: Input Coverage kann Punkt, Linie oder Polygon sein Übernommen werden nur die features, die beim Input und beim Intersect Coverage zusammenfallen, also nur die Schnittmenge Attributes werden von beiden Coverages in das Output Coverage übernommen Overlay Fabian Gramann
16
Overlay - 24.11.2003 - Fabian Gramann
Intersect Input Overlay Output Overlay Fabian Gramann
17
Overlay - 24.11.2003 - Fabian Gramann
Identity Input kann Punkt, Linie oder Polygon sein Input Coverage wird komplett übernommen, vom Identity Coverage nur die Schnittmenge Ebenso werden vom Identity auch nur die überlappenden features, jedoch alle Attributes übernommen Overlay Fabian Gramann
18
Overlay - 24.11.2003 - Fabian Gramann
Identity Input Overlay Output Overlay Fabian Gramann
19
Overlay - 24.11.2003 - Fabian Gramann
Union Input Coverage muss, ebenso wie Union Coverage ein Polygon sein Input und Union Coverage werden komplett übernommen Output enthält auch Attributes und features von beiden Overlay Fabian Gramann
20
Overlay - 24.11.2003 - Fabian Gramann
Union Input Overlay Output Da Overlay kein Polygon Overlay Fabian Gramann
21
Overlay - 24.11.2003 - Fabian Gramann

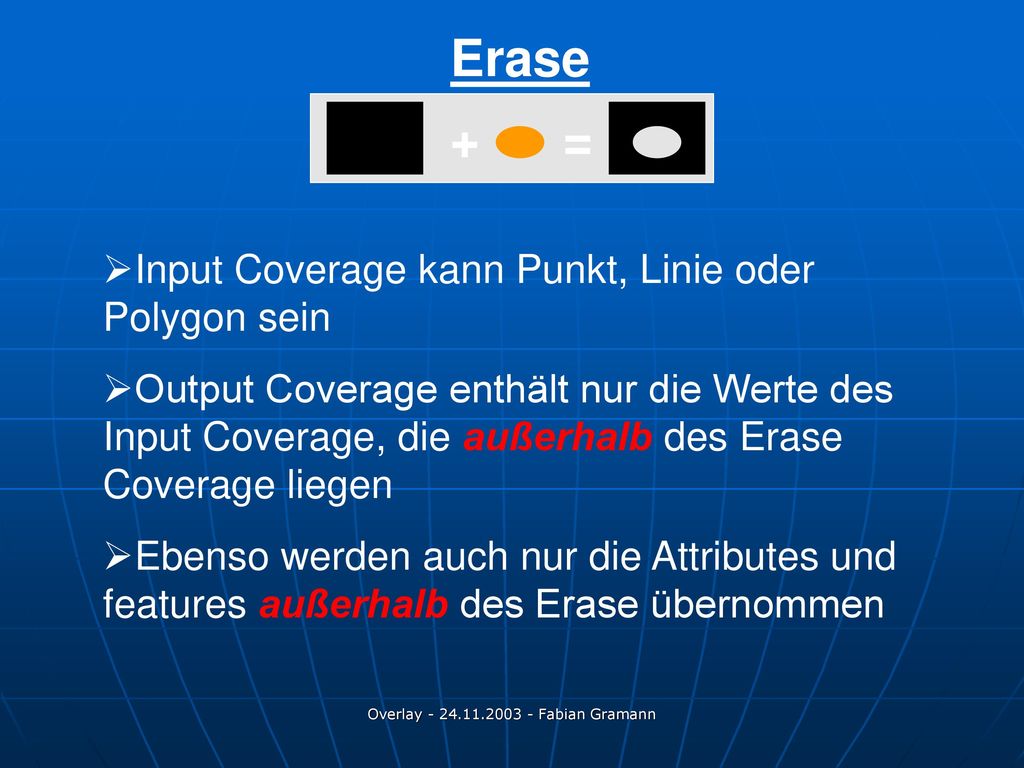

Erase + = Input Coverage kann Punkt, Linie oder Polygon sein Output Coverage enthält nur die Werte des Input Coverage, die außerhalb des Erase Coverage liegen Ebenso werden auch nur die Attributes und features außerhalb des Erase übernommen Overlay Fabian Gramann
22
Overlay - 24.11.2003 - Fabian Gramann
Erase Input Overlay Output Overlay Fabian Gramann
23
Overlay - 24.11.2003 - Fabian Gramann

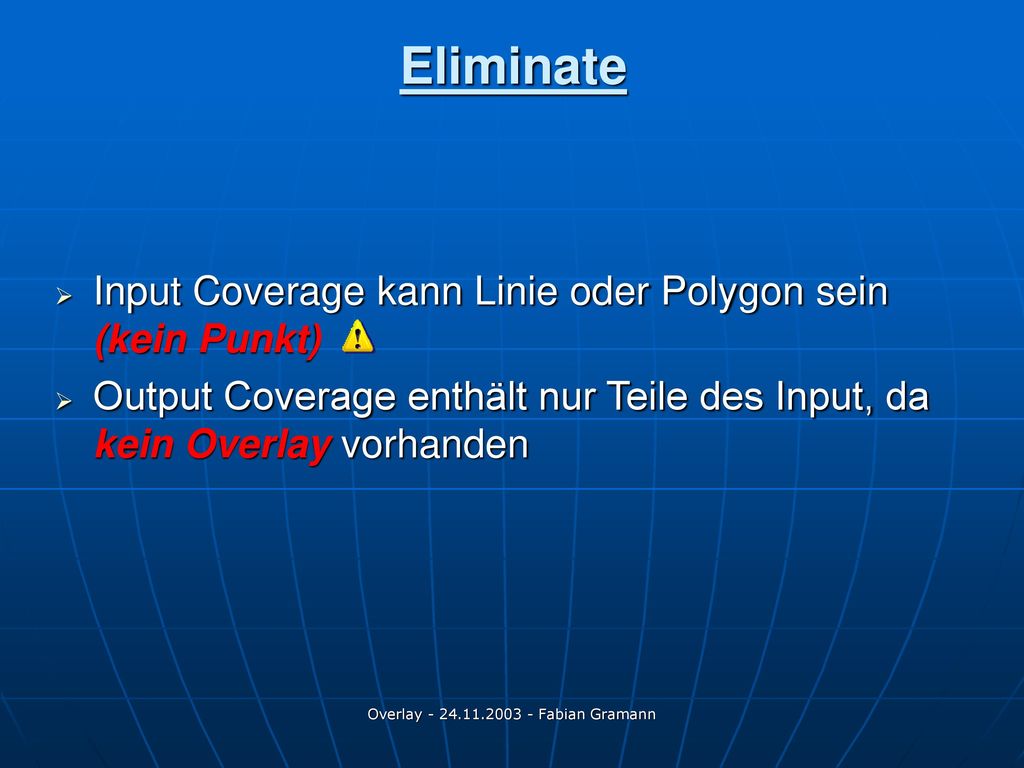

Eliminate Input Coverage kann Linie oder Polygon sein (kein Punkt) Output Coverage enthält nur Teile des Input, da kein Overlay vorhanden Overlay Fabian Gramann
24
Overlay - 24.11.2003 - Fabian Gramann
Update Input und Update Coverage müssen Polygone sein Attributes der beiden Coverages müssen identisch sein Output Coverage enthält aktualisierte Form des Input Coverages (z.B. monatliche Arbeitslosenquote für bestimmten Bezirk) Overlay Fabian Gramann
25
Overlay - 24.11.2003 - Fabian Gramann
Umgang mit Overlay 2 Möglichkeiten ein Overlay zu erstellen: 1.) Direkt gewünschte Overlay Art auswählen } } 2.) Mit Hilfe von Overlay Wizard Overlay Fabian Gramann
26
1.) Gewünschten Overlay anwählen:
Input Coverage und Erase/Overlay Coverage mit auswählen und hochladen. Zielverzeichnis auswählen, in das Output Coverage erstellt werden soll Feature Class = Punkt, linie oder Polygon Fuzzy Tolerance = Toleranzbereich Feature Class und Fuzzy tolerance werden automatisch erkannt und vorgegeben. Werden bis auf Ausnahmen nicht geändert!!! Overlay Fabian Gramann
27
Overlay - 24.11.2003 - Fabian Gramann
Identisch bei: Update Intersect Overlay Fabian Gramann
28
Overlay - 24.11.2003 - Fabian Gramann
Union Identity Overlay Fabian Gramann
29
Overlay - 24.11.2003 - Fabian Gramann
Ausnahme: Eliminate Kein Overlay Coverage, nur Input Coverage erforderlich! Overlay Fabian Gramann
30
Overlay - 24.11.2003 - Fabian Gramann
Aufgabe 1 : Öffnet ArcCatalog & ArcToolbox Erstellt ein Intersect Coverage mit den Coverages fish und fishbuf (Verzeichnis: „V:/Fabian/fish“ und V:/Fabian/fishbuf“) Overlay Fabian Gramann
31
Overlay - 24.11.2003 - Fabian Gramann
Overlay - Wizard Arc Toolbox öffnen und „Overlay Wizard“ auswählen Overlay Fabian Gramann
32
3 Auswahlmöglichkeiten:
Intersect Identity Union Mit „Next“ jeweils bestätigen, um nächstes Feld zu öffnen Overlay Fabian Gramann
33
Overlay - 24.11.2003 - Fabian Gramann
Input Coverage auswählen und hochladen Overlay Fabian Gramann
34
Overlay - 24.11.2003 - Fabian Gramann

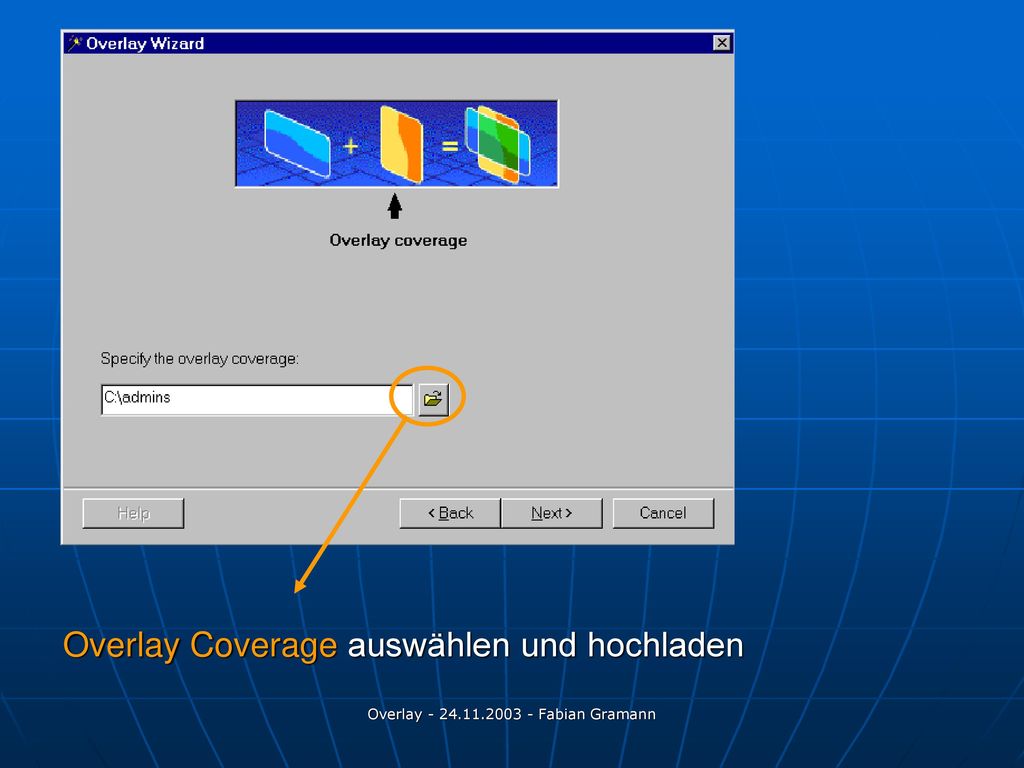

Overlay Coverage auswählen und hochladen Overlay Fabian Gramann
35
Overlay - 24.11.2003 - Fabian Gramann
Output enthält Attributwerte Output enthält nur interne IDs von beiden Coverages jedes Coverages geringerer Speicheraufwand, weniger Informationen Overlay Fabian Gramann
36
Overlay - 24.11.2003 - Fabian Gramann
Fuzzy tolerance kann geändert werden. Ist aber vorgegeben. Verzeichnis benennen, in das Output Coverage erstellt werden soll. Wird meist vorgegeben. Overlay Fabian Gramann
37
Overlay - 24.11.2003 - Fabian Gramann
Summary listet alle Eingaben und Einstellungen auf. Wenn alles o.k. ist, mit „Finish“ Output Coverage erstellen Mit „OK“ bestätigen Overlay Fabian Gramann
38
Overlay - 24.11.2003 - Fabian Gramann
Nach Erstellung wird gefragt, ob Zielort des Output angezeigt werden soll. Falls „Ja“ : Output Coverage wird engezeigt und kann ggf. geöffnet werden. Overlay Fabian Gramann
39
Overlay - 24.11.2003 - Fabian Gramann
Konvertieren : Mit Overlay kann das Format Shapefile „.shp“ in Coverage geändert/konvertiert werden : Rechtsklick Über „Export“ >> „Shapefiles to Coverage“ Overlay Fabian Gramann
40
Overlay - 24.11.2003 - Fabian Gramann
Zielverzeichnis angeben, in das das Coverage erstellt werden soll Overlay Fabian Gramann
41
Overlay - 24.11.2003 - Fabian Gramann

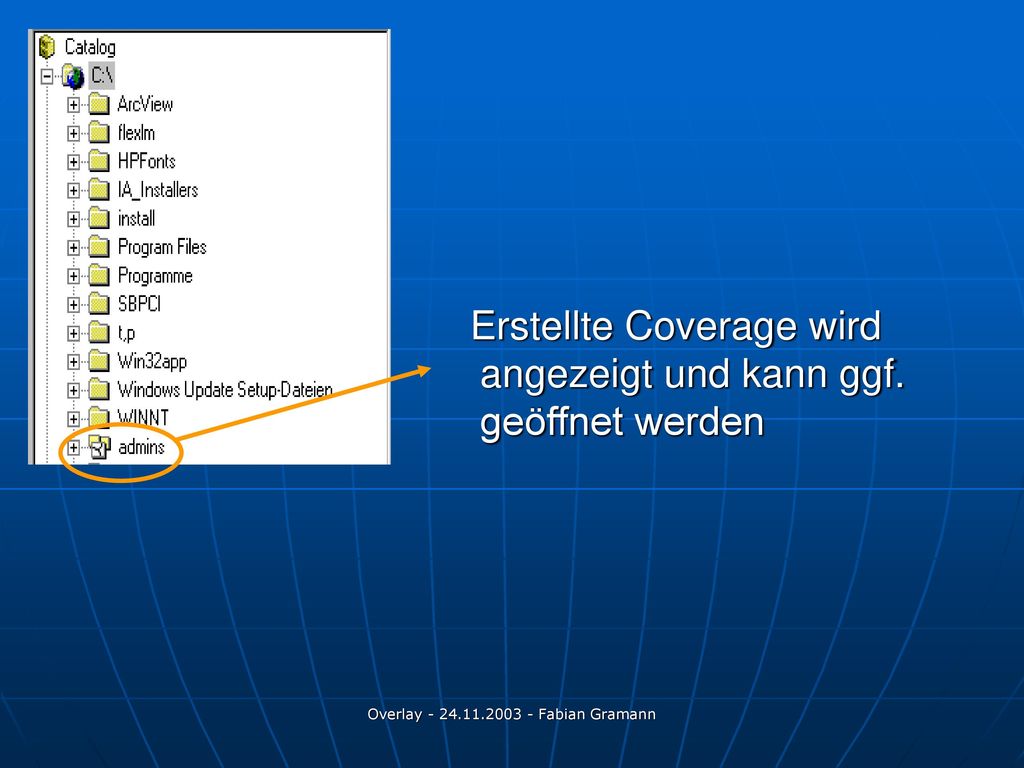

Erstellte Coverage wird angezeigt und kann ggf. geöffnet werden Overlay Fabian Gramann
42
Overlay - 24.11.2003 - Fabian Gramann
Aufgabe 2 : Ändert in Arc Catalog das Format des Layers „rails“ (Verzeichnis: V:/Fabian/rails) von Shapefile in Coverage Erstellt mit diesem und „Canarea“ im Overlay Wizard eins Identity Coverage Overlay Fabian Gramann
43
Overlay - 24.11.2003 - Fabian Gramann
Quellenverzeichnis: ESRI: Using ArcMap. Environmental Systems Research Institute Inc, Redlands, USA, 2000. Dickmann, F., Zehner, K.: Computerkartographie und GIS, Westermann Schulb., Br 2002. Mitchell, A.:The ESRI Guide to GIS Analysis Volume 1: Geographic Patterns & Relationships, ESRI Press, 1999 Overlay Fabian Gramann
