Darstellung kontinuierlicher Phänomene

Präsentation zum Thema: "Darstellung kontinuierlicher Phänomene"—  Präsentation transkript:

1 Darstellung kontinuierlicher Phänomene
Karten II Darstellung kontinuierlicher Phänomene Thomas Eicker Proseminar GIS

2 Gliederung Definition Klassenbildung Darstellungsformen u. Farbenwahl
Umsetzung in Arc-Map Aufgaben Proseminar GIS

3 Proseminar GIS

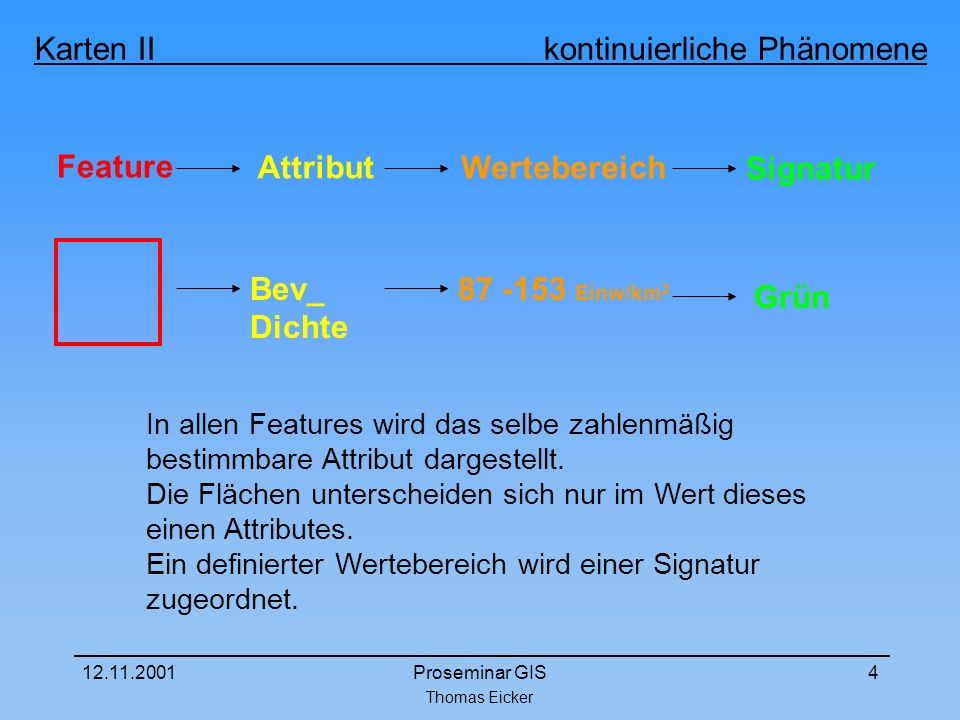

4 Feature Attribut Wertebereich Signatur Bev_ Dichte 87 -153 Einw/km2
Grün In allen Features wird das selbe zahlenmäßig bestimmbare Attribut dargestellt. Die Flächen unterscheiden sich nur im Wert dieses einen Attributes. Ein definierter Wertebereich wird einer Signatur zugeordnet. Proseminar GIS

5 Klassenbildung Bei Karten mit kontinuierlichen Daten gibt es fast nie übereinstimmende Werte. Um die Übersichtlichkeit zu wahren werden die Daten in Klassen eingeteilt. Dafür gibt es fünf Möglichkeiten: Proseminar GIS

6 (Begriffe angelehnt an das Programm ArcMap)

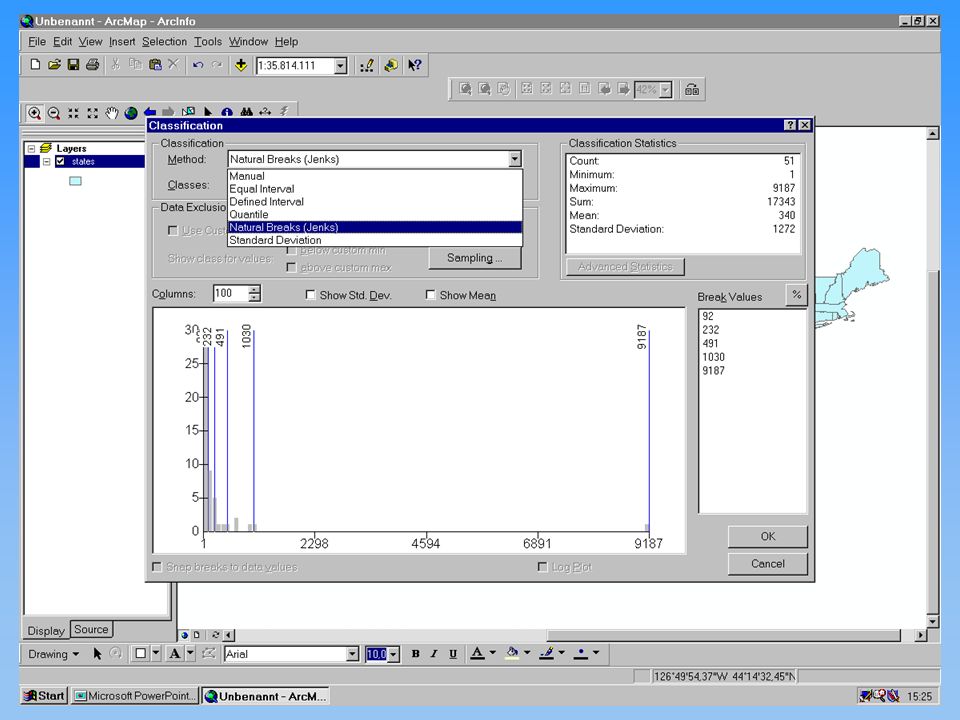

Klassenbildung (Begriffe angelehnt an das Programm ArcMap) Natural Break Quantile Equal Interval Standard Deviation Manual Proseminar GIS

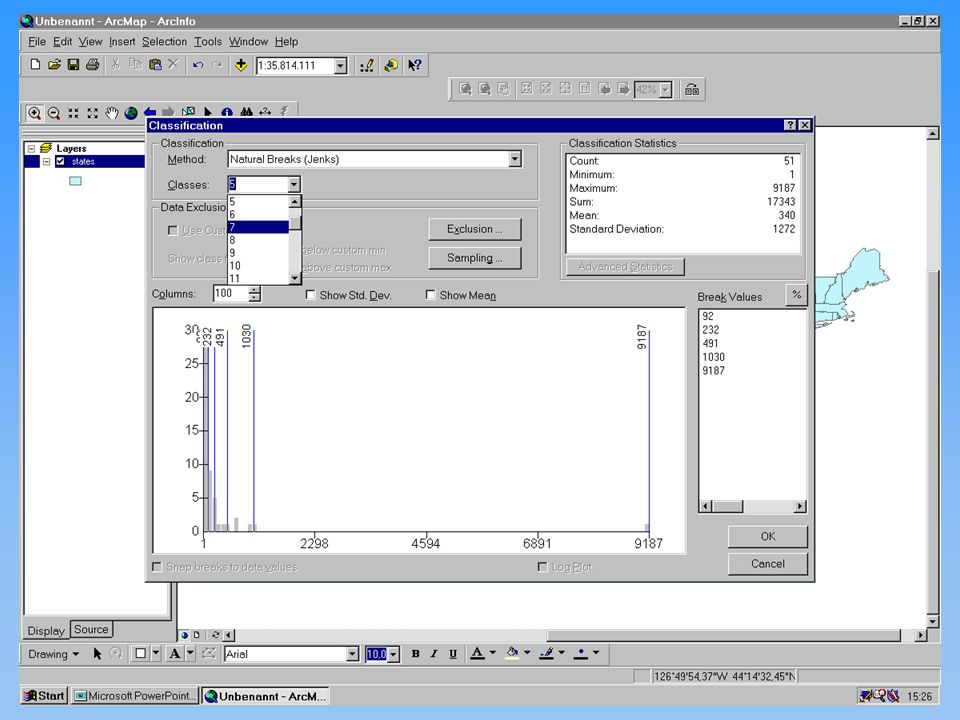

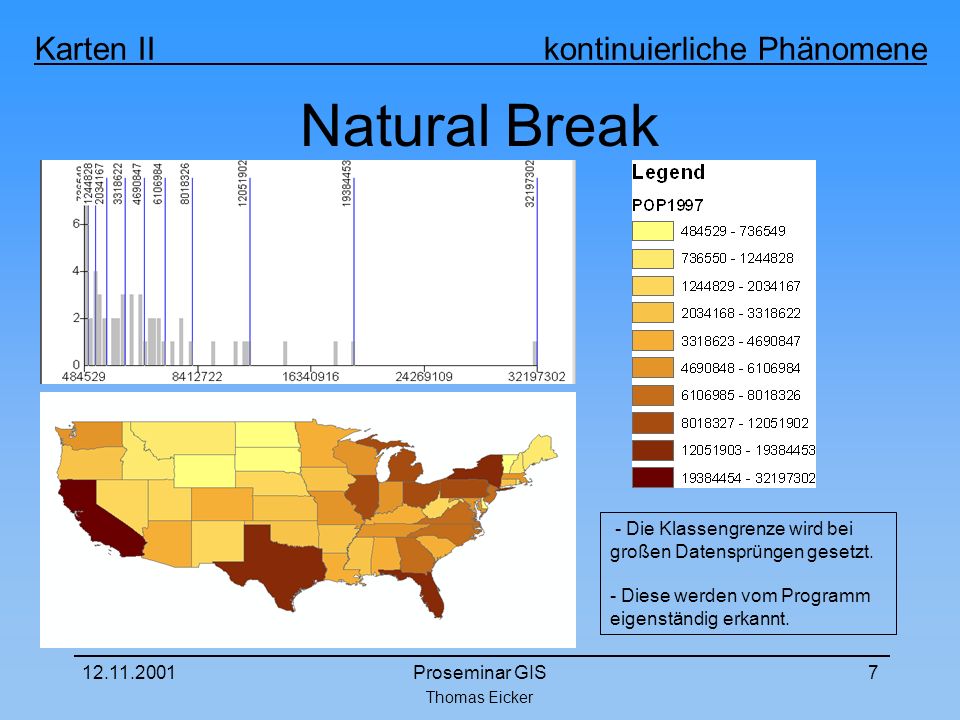

7 Natural Break - Die Klassengrenze wird bei großen Datensprüngen gesetzt. - Diese werden vom Programm eigenständig erkannt. Proseminar GIS

8 Quantile - Jede Klasse wird in der Karte durch die
gleiche Anzahl von Feldern repräsentiert. Proseminar GIS

9 Equal Interval - Die Intervallgröße aller Klassen ist identisch.
Proseminar GIS

10 Standard Deviation - Bildung des Mittelwertes
- Positive und negative Abweichungen werden mit zwei Farben unterschieden Proseminar GIS

11 Konventionen zur Farbenwahl
Dunkle Farbtöne Helle Farbtöne Hoher Attributwert Niedriger Attributwert Gut erkennbare Abstufungen zwischen den einzelnen Klassen Proseminar GIS

12 Farbunterschied Proseminar GIS

13 Klassen farblich trennen
Proseminar GIS

14 Andere Darstellungsformen
Graduated Symbols Proportional Symbols Dot Density Punkthafte Symbole, die sich in der Größe dem Wert der Klasse anpassen Punkthafte Symbole, die sich in der Größe proportional zum Wert der Klasse ändern Jeder Punkt repräsentiert einen bestimmten Wert eines Attributes Proseminar GIS

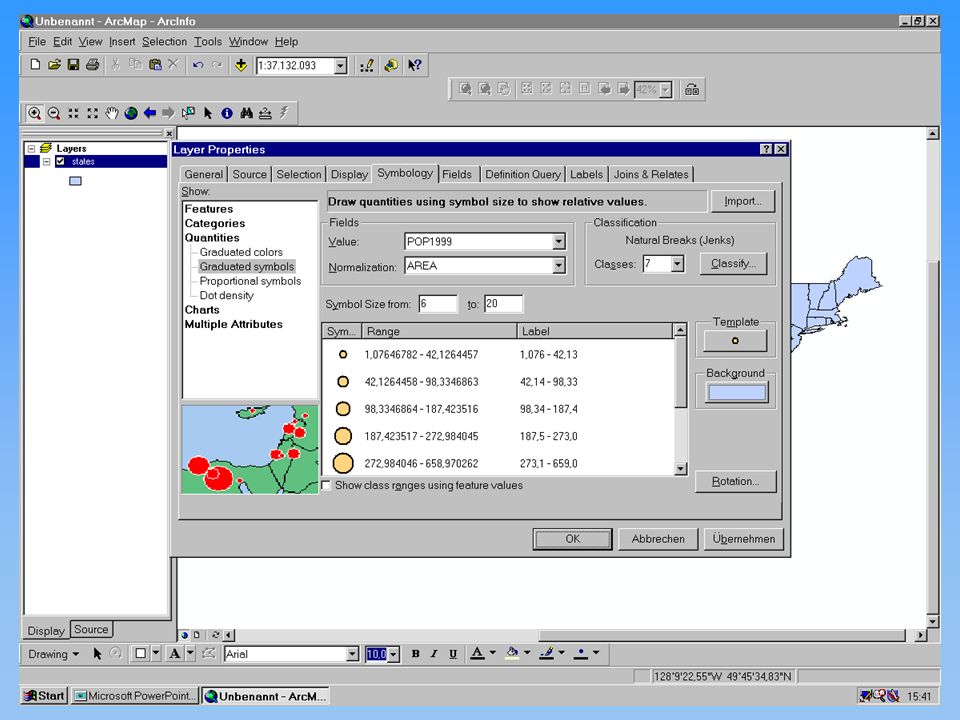

15 Graduated Symbols Proseminar GIS

16 Proportional Symbols Proseminar GIS

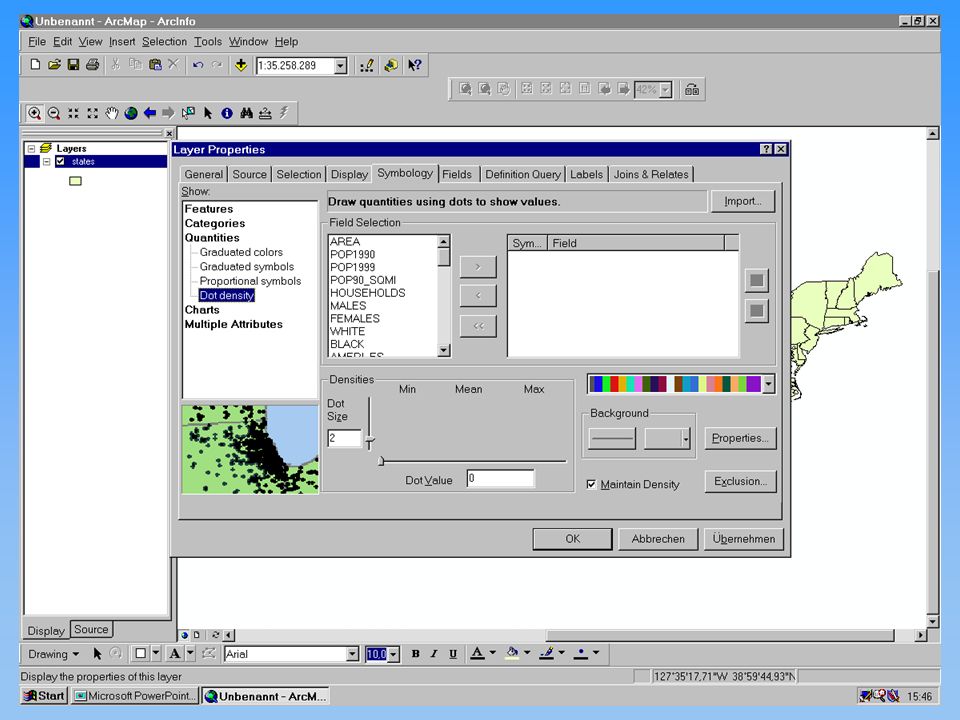

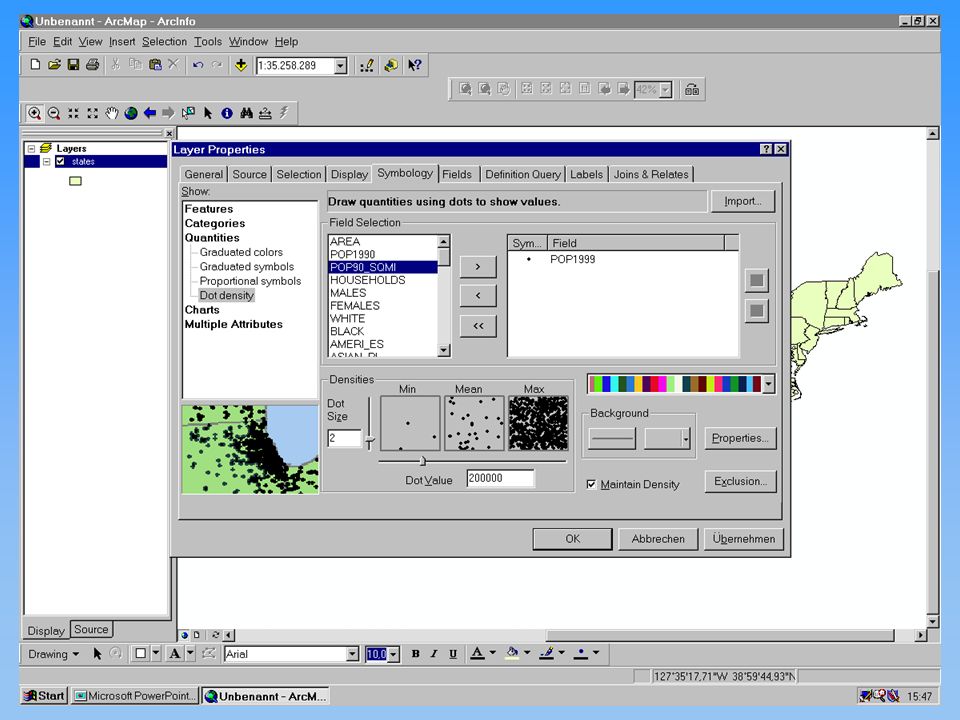

17 Dot Density Proseminar GIS

18 Umsetzung in Arc - Map Proseminar GIS

19 Aufgabe 1 Öffne in einer neuen Karte den Shapefile V:\GIS-Proseminar\bundeslaender.shp! Erstelle eine Karte, die die Arbeitslosenquote der BRD wiedergibt ! Verändere die Anzahl, Farbe und Aufteilung der Klassen! Proseminar GIS

20 Proseminar GIS

21 Aufgabe 2 Öffne in einer neuen Karte den Shapefile
D:\GIS-Data\Esri\Data_and_Maps\ Mexico\states.shp! Erstelle eine Karte, die sowohl die absolute Bevölkerung als auch die Bevölkerungsdichte der einzelnen Bundesstaaten Mexikos verdeutlicht! Stelle dabei die absolute Bevölkerung mit unterschiedlicher Flächenfarbe und die Bevölkerung/Fläche mit sich in der Größe verändernden Symbolen (graduated symbols) dar! Die Wahl der Farben und Größen der Symbole soll nach kartographischen Gesichtspunkten erfolgen! Proseminar GIS

22 Proseminar GIS

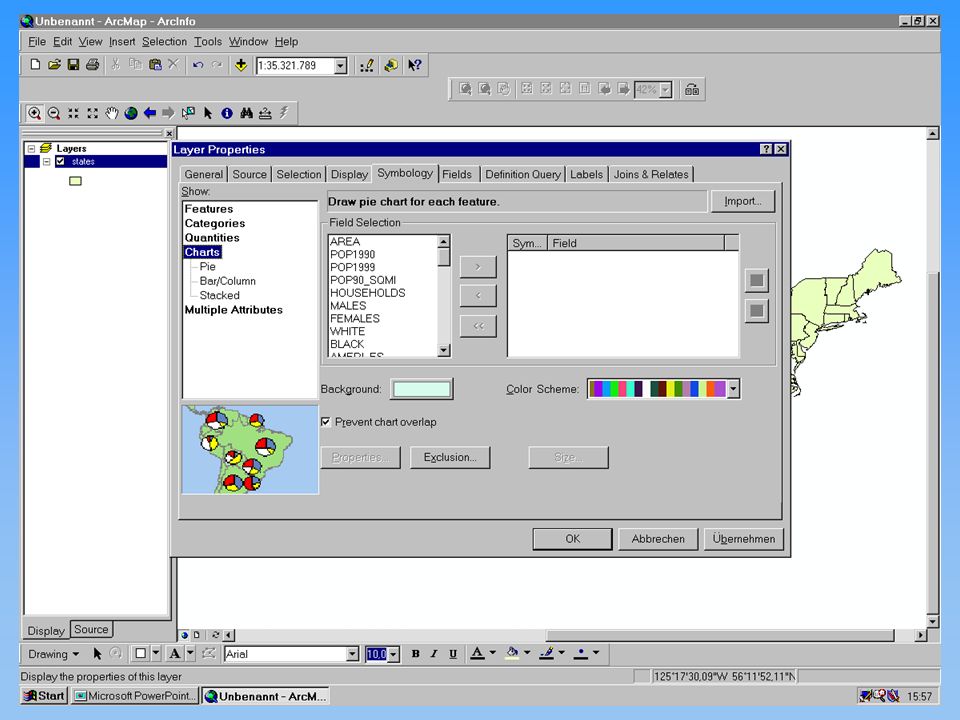

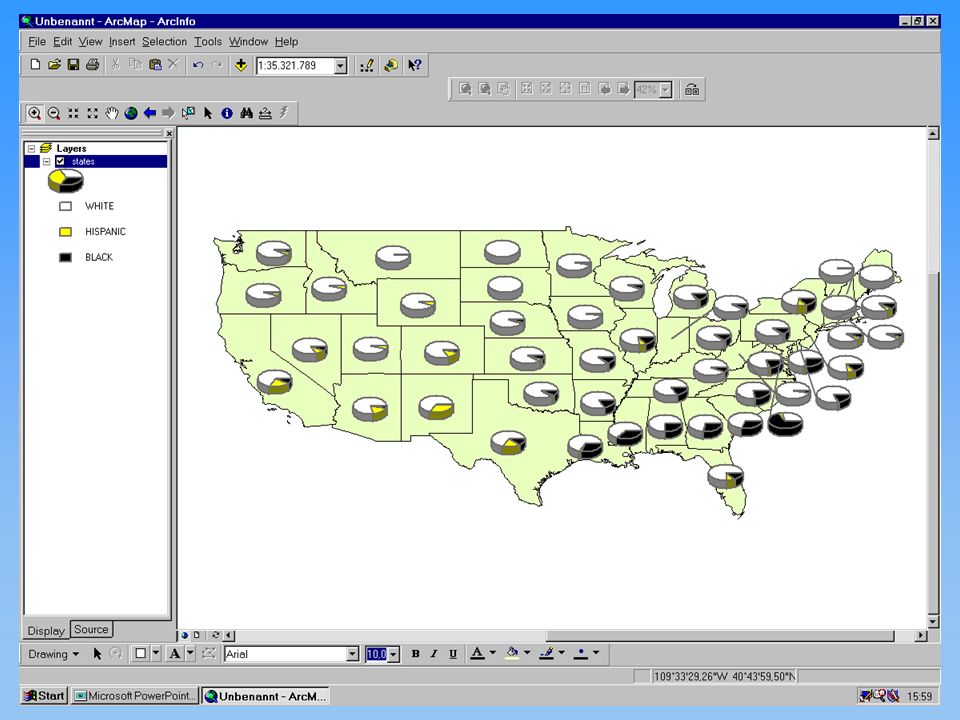

23 Screenshots Proseminar GIS

24 Proseminar GIS

25 Proseminar GIS

26 Proseminar GIS

27 Proseminar GIS

28 Proseminar GIS

29 Proseminar GIS

30 Proseminar GIS

31 Proseminar GIS

32 Proseminar GIS

33 Proseminar GIS

34 Proseminar GIS

35 Proseminar GIS

36 Proseminar GIS

37 Proseminar GIS

38 Proseminar GIS

39 Proseminar GIS

40 Proseminar GIS

41 Proseminar GIS

42 Proseminar GIS

43 Proseminar GIS

44 Proseminar GIS

45 Proseminar GIS

46 Proseminar GIS

47 Proseminar GIS

48 Proseminar GIS

49 Proseminar GIS

50 Proseminar GIS

51 Proseminar GIS
