Proseminar Geoinformation II
Gerhard Gröger Werkzeuge (ArcCatalog, ArcMap, ArcToolbox) und Formate (Shapefiles, Coverages, Geodatabase) Proseminar Geoinformation II
2
Gerhard Gröger - Proseminar GIS II - Werkzeuge und Formate
ArcInfo: Werkzeuge ArcCatalog ArcMap ArcToolbox ArcScene Gerhard Gröger - Proseminar GIS II - Werkzeuge und Formate
3
Gerhard Gröger - Proseminar GIS II - Werkzeuge und Formate
ArcInfo: Werkzeuge ArcCatalog ähnlich Windows-Explorer Überblick über Daten Symbole für Dateiformate Vorschau (Karte oder Tabelle) Metadaten Erstellen/ändern von Datenmodellen (z.B. Hinzufügen/ändern von Klassen, Attributen) Import und Export von Daten Bearbeiten von Koordinatensystemen Gerhard Gröger - Proseminar GIS II - Werkzeuge und Formate
4
Gerhard Gröger - Proseminar GIS II - Werkzeuge und Formate
ArcInfo: Werkzeuge ArcMap Visualisierung (Erstellung von Karten) Editieren von Daten Analyse (z.B. Netzanalyse, Anfragen, Puffer) Trennung von Daten und deren Visualisierung Gerhard Gröger - Proseminar GIS II - Werkzeuge und Formate
5
Gerhard Gröger - Proseminar GIS II - Werkzeuge und Formate
ArcInfo: Werkzeuge ArcToolbox nicht interaktiv Funktionen (z.B.): Konvertierung Overlay Puffer Transformationen ... Gerhard Gröger - Proseminar GIS II - Werkzeuge und Formate
6
ArcInfo: Erweiterungen (Extensions)
Spatial Analyst 3D Analyst Geostatistical Analyst Bedienung: Integriert in ArcMap Aktivierung: Tools/Extensions Werkzeugleisten: View/Toolbars/3DAnalyst Gerhard Gröger - Proseminar GIS II - Werkzeuge und Formate
7
Systeme und Werkzeuge I
ArcGIS 8.1 Desktop ArcView 3.2 ArcView 8.1 ArcEditor 8.1 ArcInfo 8.1 ArcInfo 7 Workstation ArcCatalog ArcMap ArcToolbox ArcCatalog ArcMap ArcToolbox ArcCatalog ArcMap ArcToolbox 3D Analyst Spatial Analyst Geostatist. Analyst 3D Analyst Spatial Analyst Geostatist. Analyst 3D Analyst Spatial Analyst Geostatist. Analyst Gerhard Gröger - Proseminar GIS II - Werkzeuge und Formate
8
Systeme und Werkzeuge II
ArcGIS 8.1 Desktop ArcInfo 8.1 ArcObjects ArcCatalog ArcMap ArcToolbox ArcScene ArcSDE ArcIMS Relationale Datenbank WWW Client Gerhard Gröger - Proseminar GIS II - Werkzeuge und Formate
9
Gerhard Gröger - Proseminar GIS II - Werkzeuge und Formate
Vektordaten: Formate Shapefile Coverage Geodatabase Gerhard Gröger - Proseminar GIS II - Werkzeuge und Formate
10
Gerhard Gröger - Proseminar GIS II - Werkzeuge und Formate
Vektordaten: Formate Shapefile Ursprung: ArcView 3.2 Geometrie: Spaghetti Attribute: Identifier Shape/Geometrie: Point, Polyline, Polygon Length/Länge: nur bei Polyline Area/Flächeninhalt: nur bei Polygon Perimeter/Umfang: nur bei Polygon beliebige weitere Attribute Keine Informationen über Koordinatensystem Gerhard Gröger - Proseminar GIS II - Werkzeuge und Formate
11
Gerhard Gröger - Proseminar GIS II - Werkzeuge und Formate
Vektordaten: Formate Coverage Ursprung: 'Altes' ArcInfo 7 Workstation Geometrie: Knoten-Maschen-Topologie ("Landkarte") Attribute: wie Shapefile, zusätzlich bei Polyline: fromNode, toNode, leftPolygon, rightPolygon Information über Koordinatensystem Gerhard Gröger - Proseminar GIS II - Werkzeuge und Formate
12
Gerhard Gröger - Proseminar GIS II - Werkzeuge und Formate

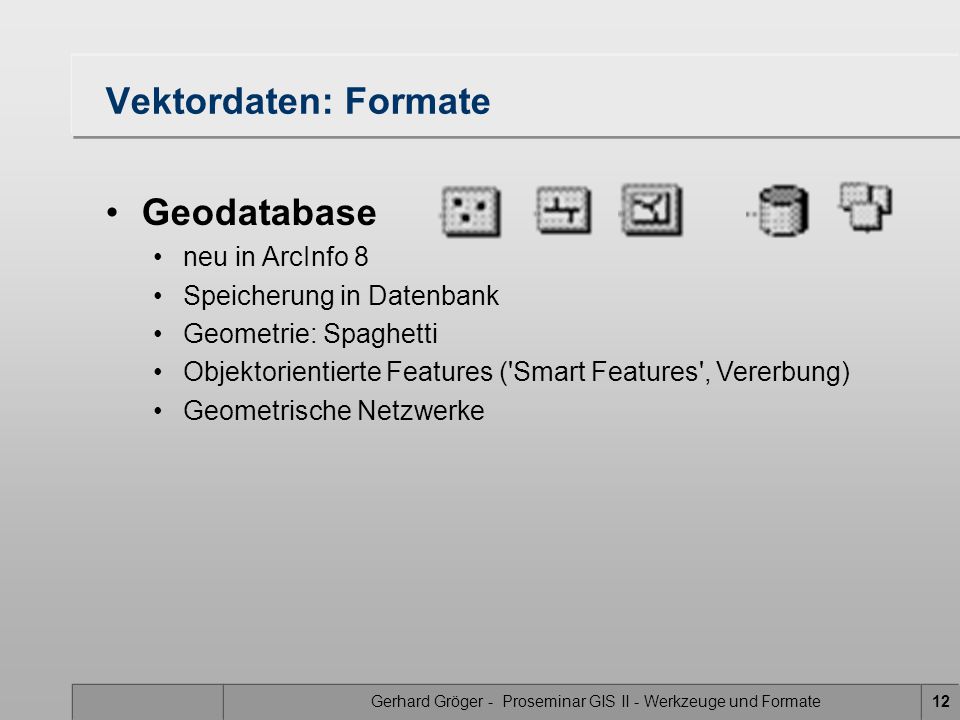

Vektordaten: Formate Geodatabase neu in ArcInfo 8 Speicherung in Datenbank Geometrie: Spaghetti Objektorientierte Features ('Smart Features', Vererbung) Geometrische Netzwerke Gerhard Gröger - Proseminar GIS II - Werkzeuge und Formate
13
Gerhard Gröger - Proseminar GIS II - Werkzeuge und Formate
Vektordaten: Formate Visualisierung und Bearbeitung: transparent in ArcMap als Layer beliebig kombinierbar ineinander konvertierbar Gerhard Gröger - Proseminar GIS II - Werkzeuge und Formate
14
Gerhard Gröger - Proseminar GIS II - Werkzeuge und Formate
Weitere Formate Raster(bilder) TINs (Dreiecksvermaschungen) Übersicht über Symbole: Menuepukte Informationen - GIS-Kurzanleitungen - ArcInfo 8.0 Gerhard Gröger - Proseminar GIS II - Werkzeuge und Formate
15
Gerhard Gröger - Proseminar GIS II - Werkzeuge und Formate
Ressourcen Daten: d:\GIS-Data\ESRI\ArcGISTutorial\ArcTutor d:\GIS-Data\ESRI\Data and Maps Handbücher (PDF): d:\GIS-Data\ESRI\DigitalBooks sonstiges Material: Gerhard Gröger - Proseminar GIS II - Werkzeuge und Formate
