1
Form Abmessung Überlegung
J-Antenne Form Abmessung Überlegung DC 9 DW
2
Basis RG 58 Band Wert Frequenz 2m 145,5 Mhz 70cm 436,5 DC 9 DW
3
Praxis bei 300: ʎ/4 = 0,385m; ʎ/2 = 0,940; Gesamtlänge = 1,32m
Abmessung 0,5 920 421 28,1 1 BNC Buchse und Kappe vorbereiten 2 ca.15cm RG58 an beiden Seiten abmanteln, Innenleiter an Buchse anlöten 3 Buchse in die Kappe einbauen und Abschirmung anlöten 4 Bandleitung ca 1,5m ablängen ,abmanteln und beide Enden verlöten 5 Ab Kurzschluss 32mm abmessen und beide Adern abisolieren 6 Ab Kurzschluss 421mm abmessen und Ader auf einer Seite trennen 7 RG 58 am bezeichneten Punkt anlöten 8 Antenne in das Installationsrohr einführen und SWR messen 9 Zur Optimierung ggf.Länge in Richtung 917mm ändern Praxis bei 300: ʎ/4 = 0,385m; ʎ/2 = 0,940; Gesamtlänge = 1,32m DC 9 DW
4
Überlegung ʎ/4 ʎ/2 RG 58 DC 9 DW
5
Schaltungen Aufbau Programm
CW Keyer/Dekoder Schaltungen Aufbau Programm DC 9 DW
6
Keyer DC 9 DW ARDUINO Nano +5V A0 GND D2 D3 D12 D13 +5V UB Paddle
Piezo LS Zum TRX 1k BC 547 10k Geschwindigkeit VIN 9V UB DC 9 DW
7
Stückliste Keyer 1 Arduino Nano 2 Buchsenleisten 16 1 Streifenraster
1 7805 3 10µ 1 BC 547 1 Poti 10k lin 1 Hohlbuchse 3 Klinkenbuchse 3,5mm 2 10k 1 1k DC 9 DW
8

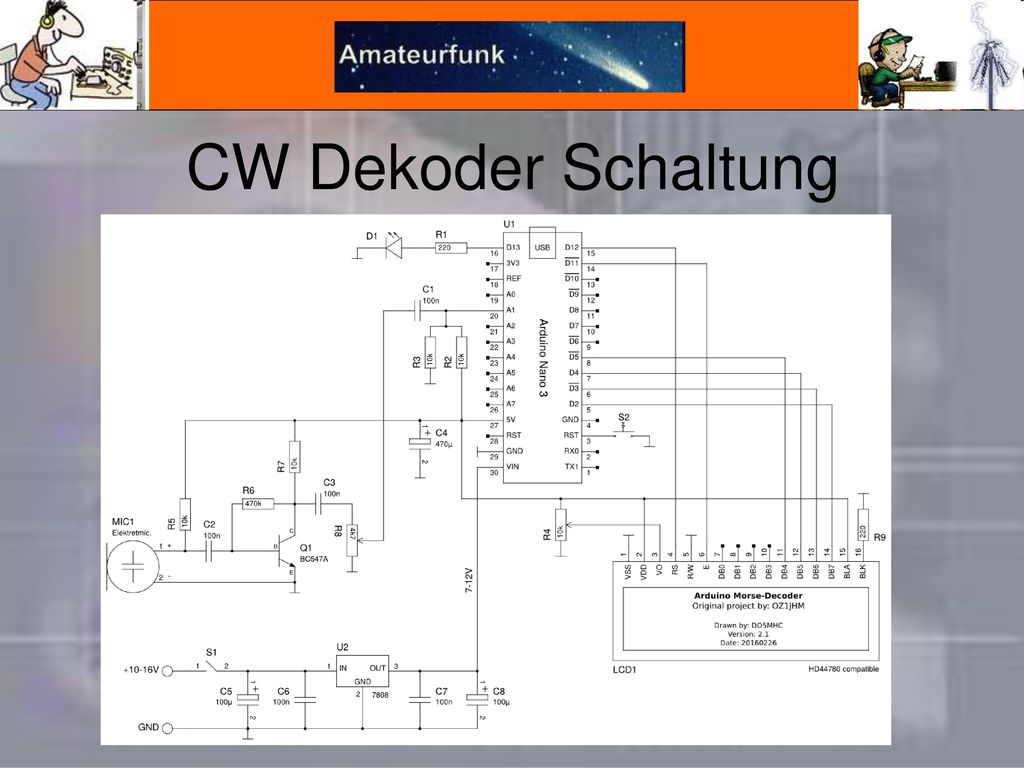

CW Dekoder Schaltung DC 9 DW
9
Dekoderschaltung geändert
DC 9 DW
10

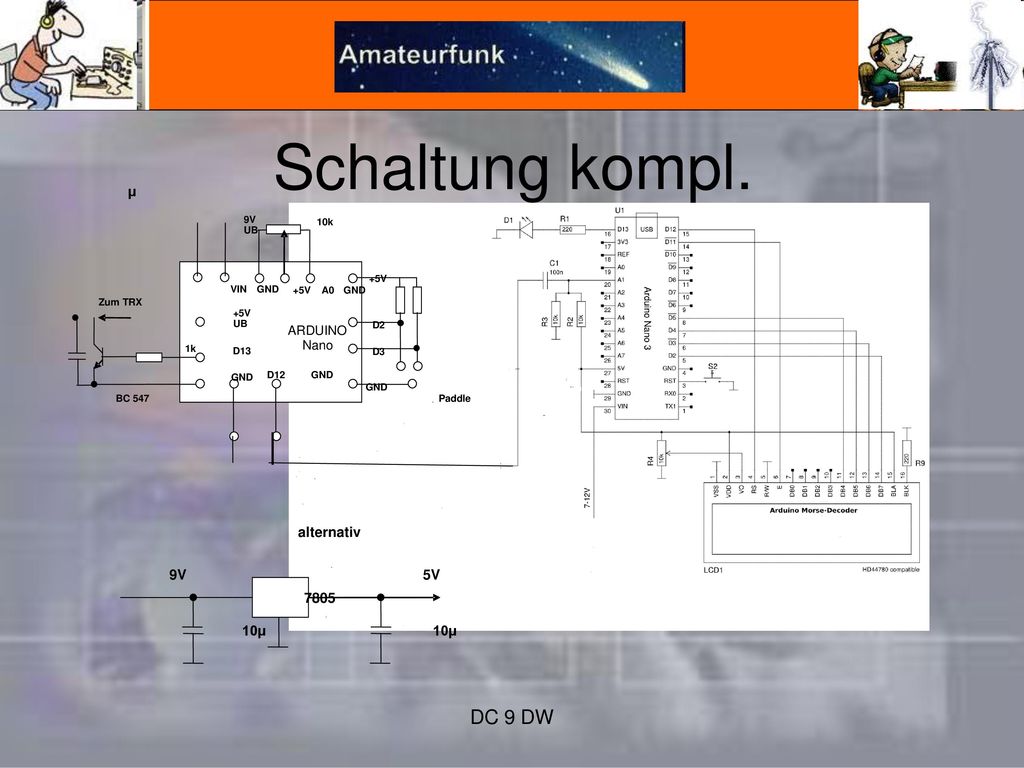

Schaltung kompl. DC 9 DW µ 9V 5V 7805 10µ alternativ ARDUINO Nano
Zum TRX +5V A0 GND D2 D3 D12 D13 + UB ARDUINO Nano Paddle 1k BC 547 10k VIN DC 9 DW
11
Arduino Software DC 9 DW
12
Stückliste 1 Arduino Nano 2 Buchsenleisten 16 1 LCD HD44780 kompatibel
1 Einbautaster 2 Widerstand 220 2 Widerstand 10k 1 Einsteller 10k 1 LED 1 Kondensator 100n 1Klnkenbuchse 3,5mm DC 9 DW
13
Arduino Nano DC 9 DW
14
Unterbrechungen DC 9 DW
15
Brücken DC 9 DW
16
Erweiterung DC 9 DW
17

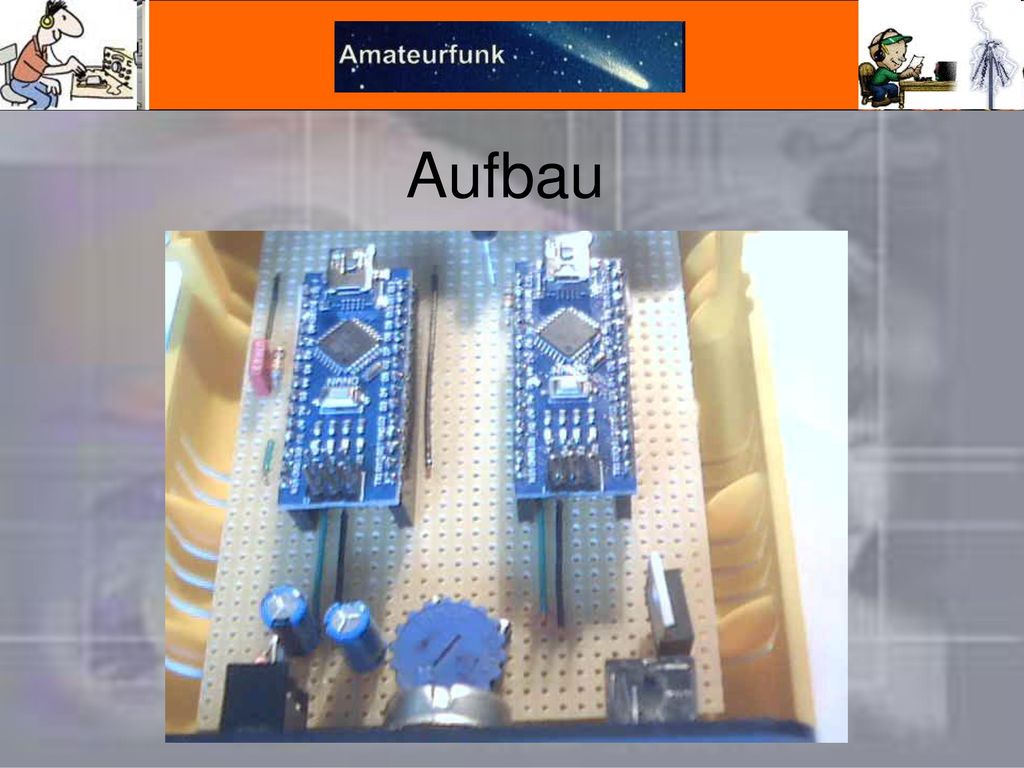

Aufbau DC 9 DW
18
Ansicht Keyer Transceiver 9 V Reset BPM Dekoder DC 9 DW
19
Vielen Dank Für Eure Aufmerksamkeit
Diese Präsentation, sowie die entsprechenden Links findet Ihr auf meiner Webseite unter: oder DC 9 DW
