1 Aufbau und Unterschiede von Installationkabel/LAN-Kabel
Oliver Rese / Aufbau und Unterschiede von Installationskabel 16. Januar 2008 1

2 Gliederung: Twisted Pair Die verschieden Isolierungsarten Aufbau
Installationskabel Verwendung LAN-Kabel Oliver Rese / Aufbau und Unterschiede von Installationskabel 16. Januar 2008 2

3 Twisted-Pair und Twisted Quad
Als Twisted-Pair bzw. Twisted Quad Kabel bezeichnet man Kabeltypen, bei denen die beiden Adern eines Adernpaares miteinander verdrillt sind. Die Definition ist zutreffend auf: Installationskabel LAN-Kabel Die Verdrillung dient der Aufhebung von elektromagnetischen Störfeldern.

4 Die verschieden Isolierungsarten
U/UTP - Unscreened Unshielded Twisted-Pair-Kabel

5 Die verschieden Isolierungsarten
S/UTP - Screened Unshielded Twisted-Pair-Kabel

6 Die verschieden Isolierungsarten
S/STP - Screened Shielded Twisted-Pair-Kabel

7 Twisted-Pair Kategorien

8 Installationskabel: Verwendung
Verwendet werden Installationkabel auch Schaltkabel und Sternvierer genannt im-Door-Bereich zum Beschalten von herkömmlichen Fetznetzanschlüssen bis hin zu TK-Anlagen. J-YY 4x2x0,6

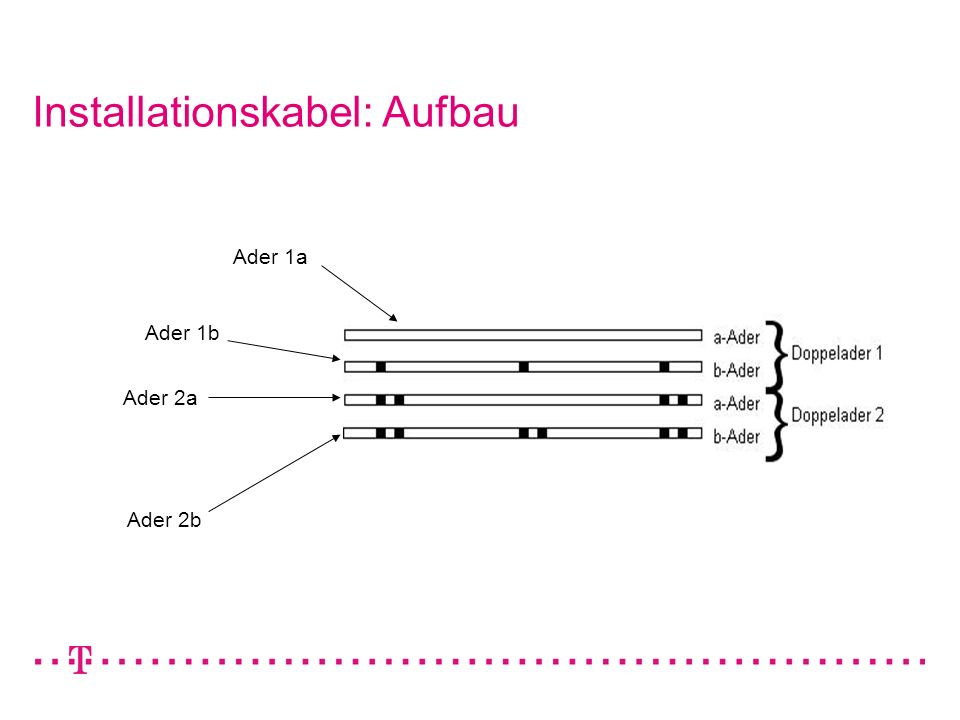

9 Installationskabel: Aufbau
Ader 1a Ader 1b Ader 2a Ader 2b

10 Installationskabel: Aufbau
J-Y(St)Y 10x2x0,6mm

11 LAN-Kabel: Verwendung
LAN-Kabel werden zum Vernetzen von Computer, Modems, Switchs, Hubs und Router verwendet.

12 LAN-Kabel: Aufbau LAN-Kabel enthalten 4 Adernpaare aus je zwei miteinander verdrillten Paaren von Einzeladern.

13 LAN-Kabel: Aufbau Transmit Data- Recieve Data+ Transmit Data+
unbenutzt unbenutzt

14 LAN-Kabel: Aufbau

15 Vielen Dank für Ihre Aufmerksamkeit
