1 Speedikon MI im FAPLIS-Navigator
FCT Architektur Applikation für Bestandspflege Gebäude bei der Daimler AG Speedikon MI im FAPLIS-Navigator Oktober 2016

2 Speedikon FAPLIS-Navigator MicroStation FAPLIS WebClient

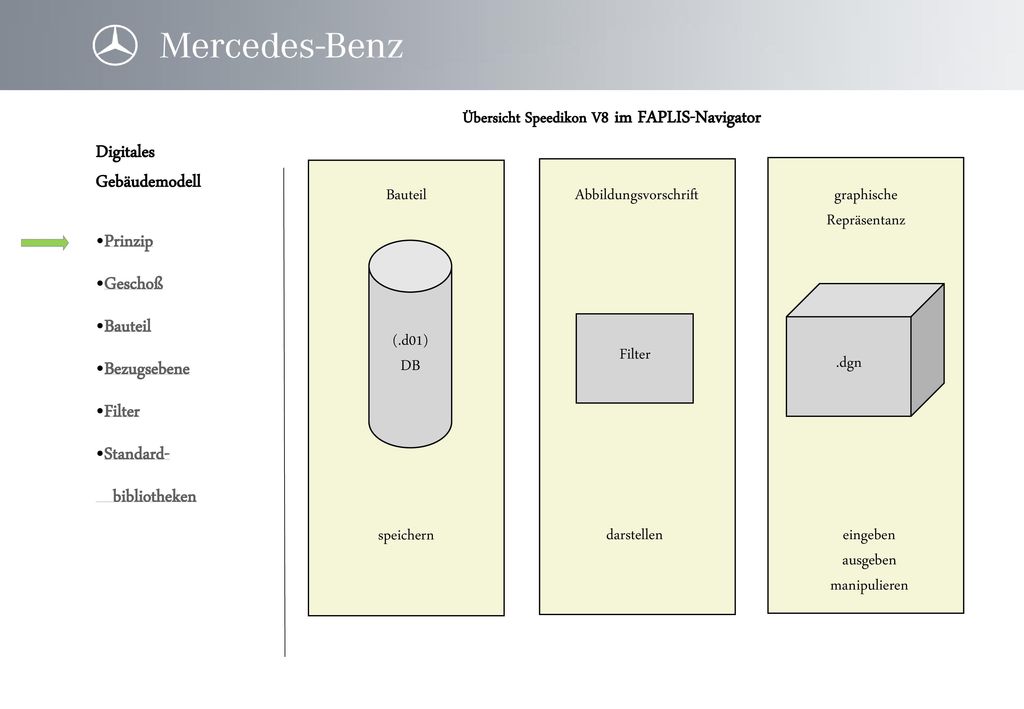

3 graphische Repräsentanz
Bauteil Abbildungsvorschrift graphische Repräsentanz (.d01) DB .dgn Filter speichern darstellen eingeben ausgeben manipulieren

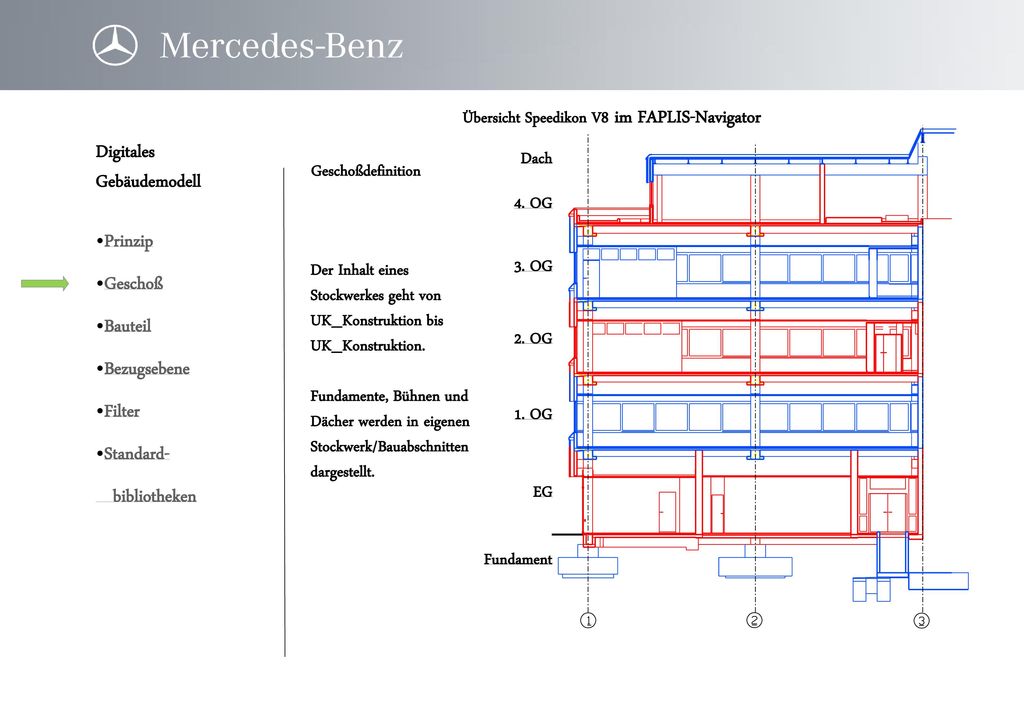

4 Dach Geschoßdefinition Der Inhalt eines Stockwerkes geht von UK_Konstruktion bis UK_Konstruktion. Fundamente, Bühnen und Dächer werden in eigenen Stockwerk/Bauabschnitten dargestellt. 4. OG 3. OG 2. OG 1. OG EG Fundament

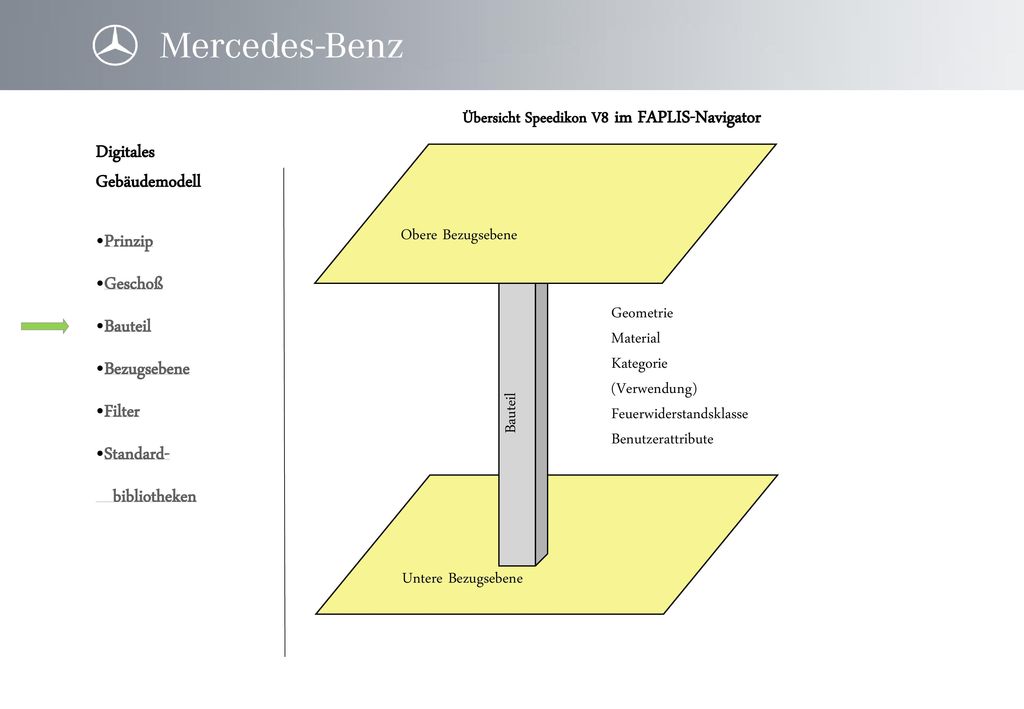

5 Obere Bezugsebene Geometrie Material Kategorie (Verwendung) Feuerwiderstandsklasse Benutzerattribute Bauteil Untere Bezugsebene

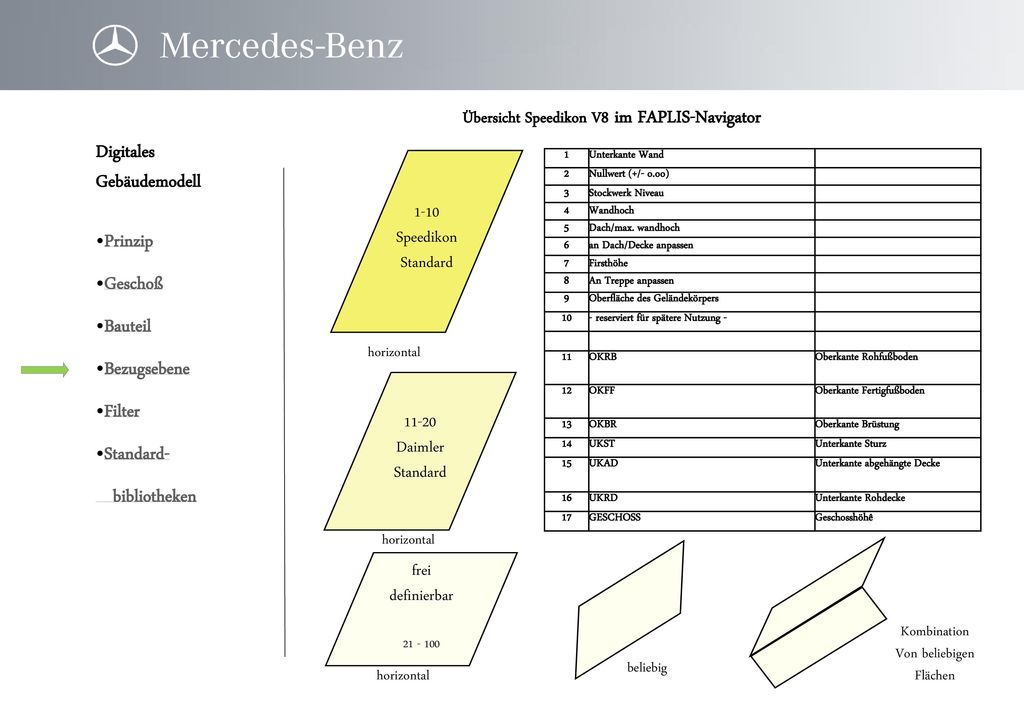

6 1-10 Speedikon Standard 11-20 Daimler Standard frei definierbar
Unterkante Wand 2 Nullwert (+/- o.oo) 3 Stockwerk Niveau 4 Wandhoch 5 Dach/max. wandhoch 6 an Dach/Decke anpassen 7 Firsthöhe 8 An Treppe anpassen 9 Oberfläche des Geländekörpers 10 - reserviert für spätere Nutzung - 11 OKRB Oberkante Rohfußboden 12 OKFF Oberkante Fertigfußboden 13 OKBR Oberkante Brüstung 14 UKST Unterkante Sturz 15 UKAD Unterkante abgehängte Decke 16 UKRD Unterkante Rohdecke 17 GESCHOSS Geschosshöhê horizontal 11-20 Daimler Standard horizontal frei definierbar Kombination Von beliebigen Flächen beliebig horizontal

7 Bauteileigenschaften
Zeichnungsfilter Level Farbe Strichart Strichstärke Symbolik graphisch Attributfilter Bauteileigenschaften z.B. Qualitäten Brandschutz Stützenbezeichnung … attributiv Zeichnungsfilter ausp Zeichnungsfilter genp Zeichnungsfilter entp1000 Ausführungsplanung 1: Genehmigungsplanung 1: Entwurfsplanung 1:1000 Filter bei Dateifreigabe: Bei Freigaben der .smd Datei in die Projekt- oder Bestandswelt wird der Filter „lay0100“ einzustellen

8 Projektstandard Firmenstandard Systemstandard Priorität 1
Projekt-Filter Prototypen Materialtabellen Objektbibliotheken Sonderbauteile Bauteilgruppen …. Firmenstandard Daimler-Filter Prototypen Materialtabellen Objektbibliotheken …. Systemstandard Systemfilter Prototypen Materialtabellen Objektbibliotheken …. Priorität 1 Priorität 2 Priorität 3

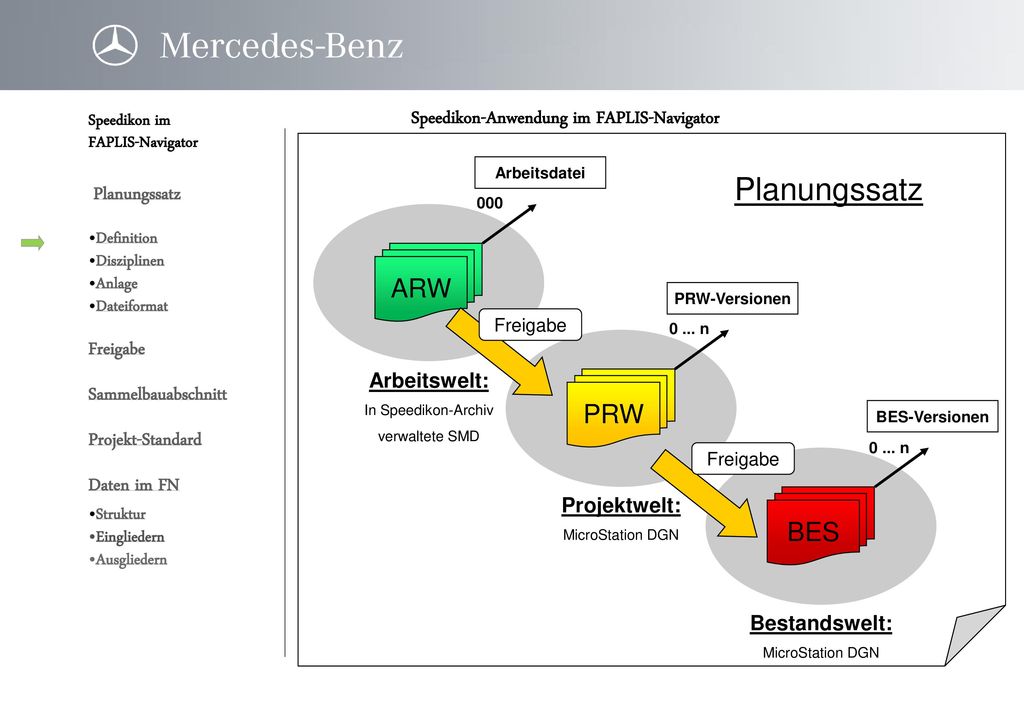

9 Planungssatz ARW PRW BES Arbeitswelt: Projektwelt: Bestandswelt:
In Speedikon-Archiv verwaltete SMD PRW Projektwelt: MicroStation DGN BES Bestandswelt: 000 Arbeitsdatei 0 ... n PRW-Versionen BES-Versionen Planungssatz Freigabe

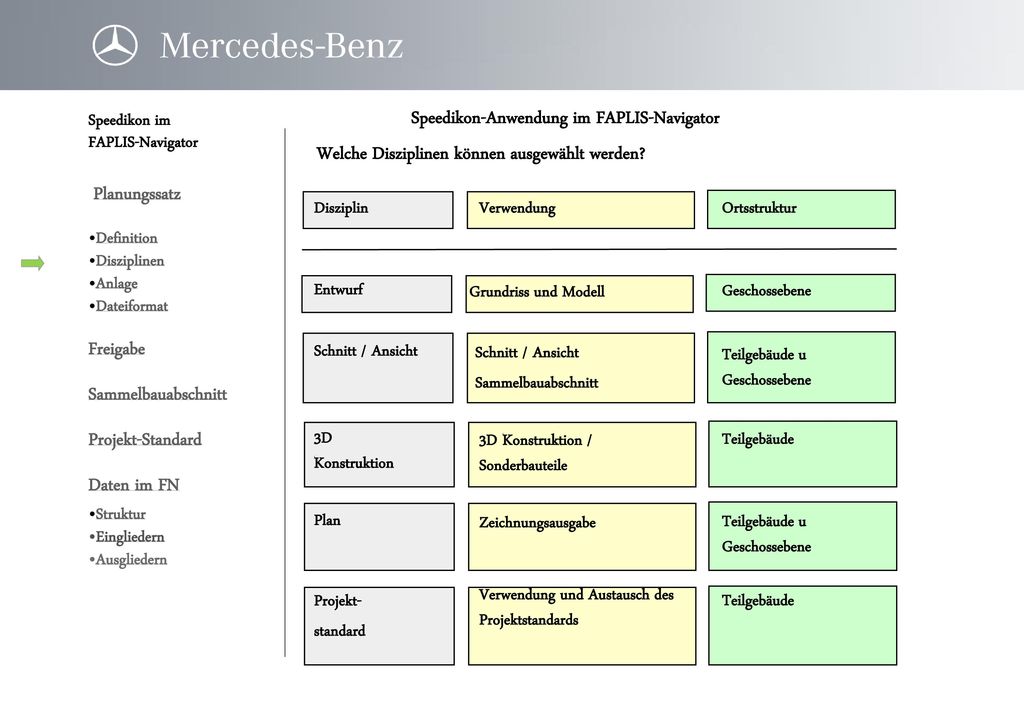

10 Welche Disziplinen können ausgewählt werden?
Verwendung Ortsstruktur Entwurf Grundriss und Modell Geschossebene Schnitt / Ansicht Schnitt / Ansicht Sammelbauabschnitt Teilgebäude u Geschossebene 3D Konstruktion 3D Konstruktion / Sonderbauteile Teilgebäude Plan Zeichnungsausgabe Teilgebäude u Geschossebene Verwendung und Austausch des Projektstandards Projekt- standard Teilgebäude

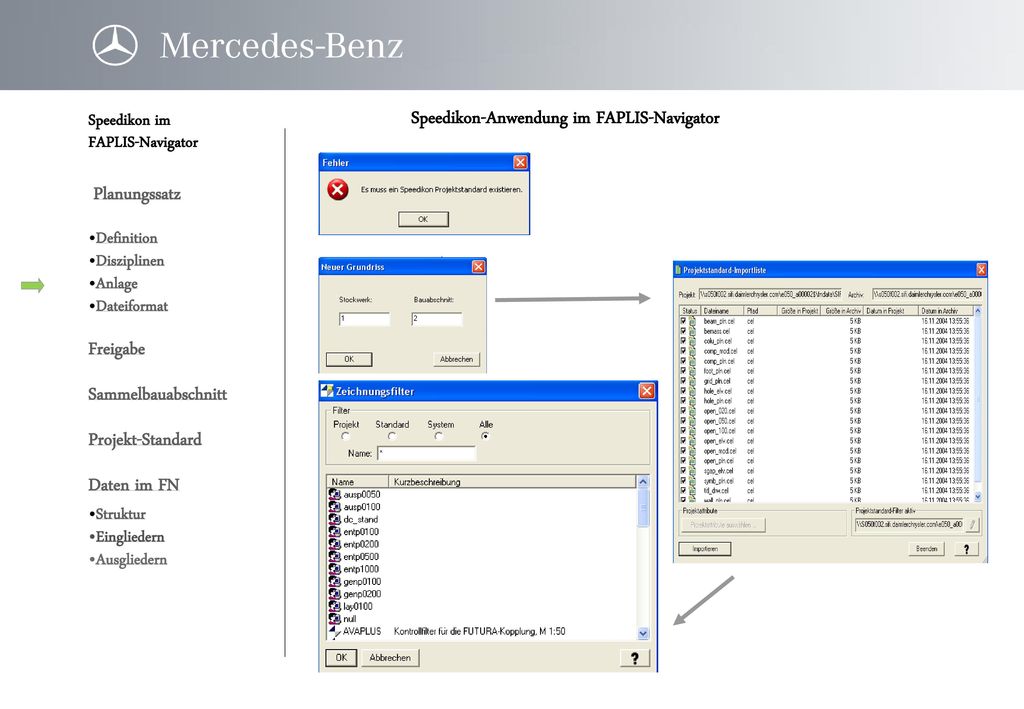

11 Voraussetzung: Es muss ein Projektstandard (sj-Datei) vorhanden sein, bevor Speedikon-Entwurf Dateien angelegt werden können.

12

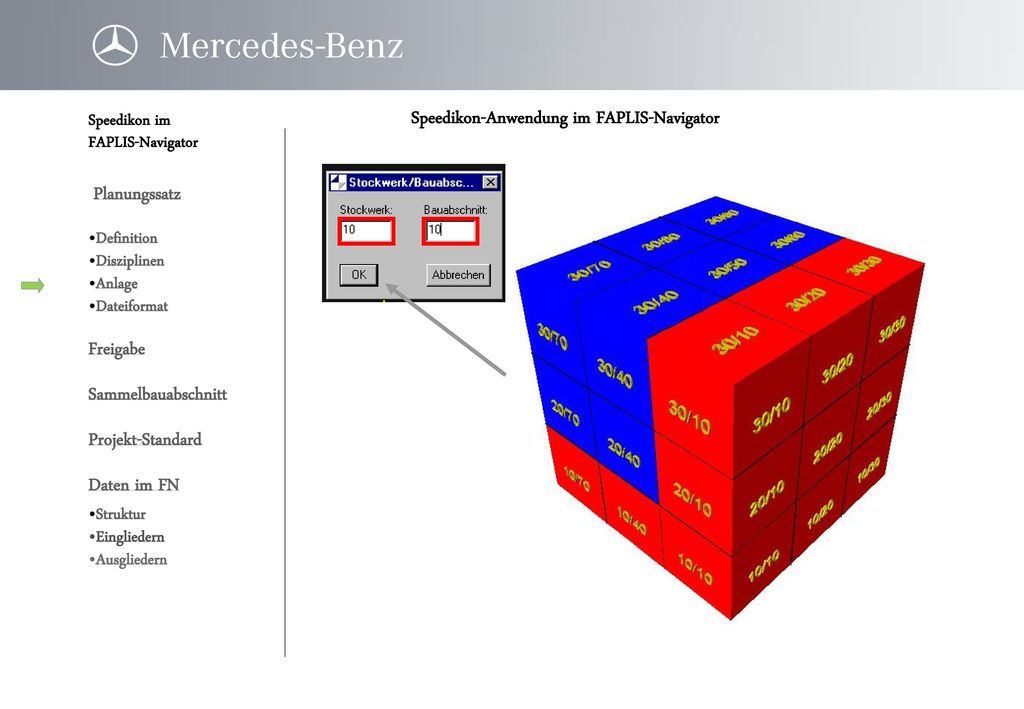

13

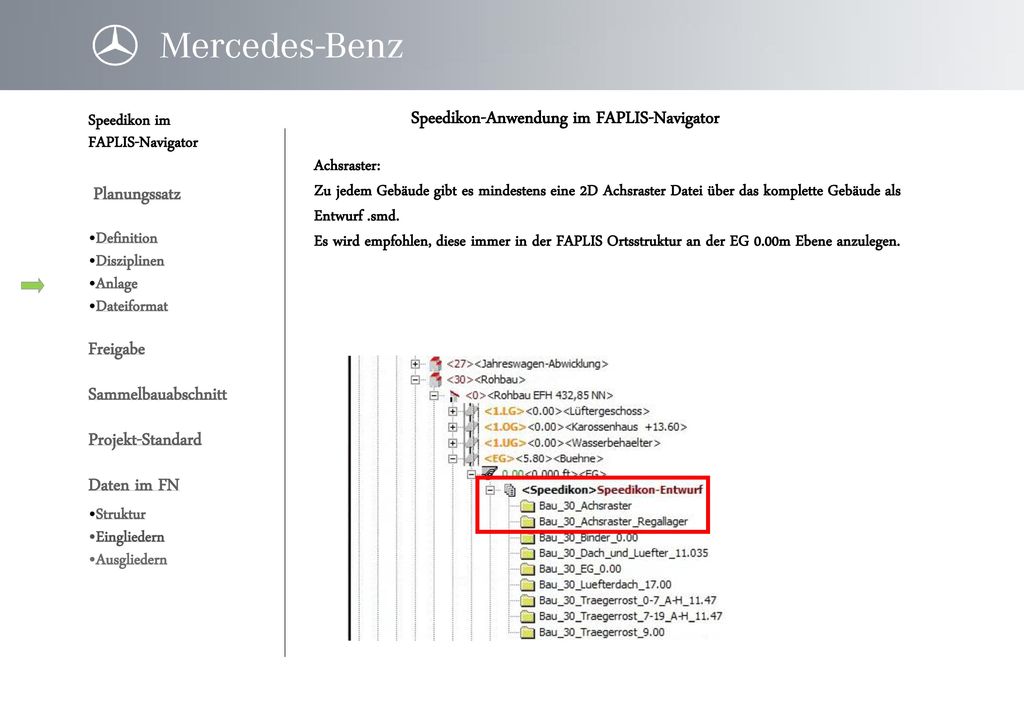

14 Achsraster: Zu jedem Gebäude gibt es mindestens eine 2D Achsraster Datei über das komplette Gebäude als Entwurf .smd. Es wird empfohlen, diese immer in der FAPLIS Ortsstruktur an der EG 0.00m Ebene anzulegen.

15 Projektordner Datenformat .smd .bpd .dgn .bck … .smd unsichtbares

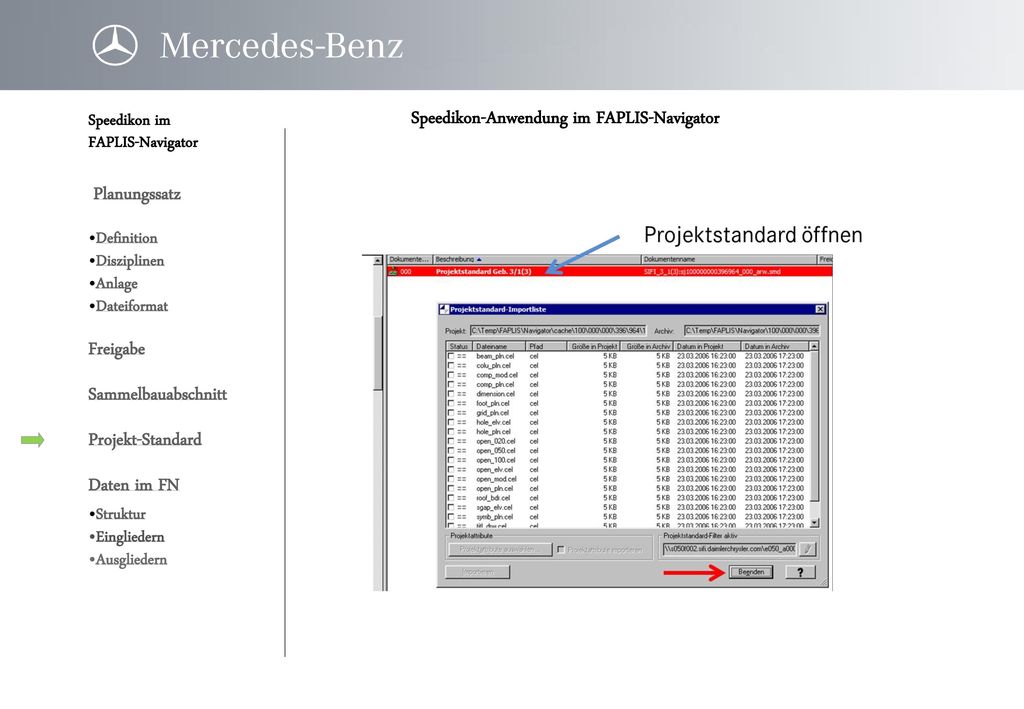

Speedikon Projekt Datei öffnen .smd

16 gruppierter Planungssatz
MicroStation (.dgn) PRW se _000_prw.dgn BES se _000_bes.dgn Speedikon (.smd) ARW se _000_arw.smd

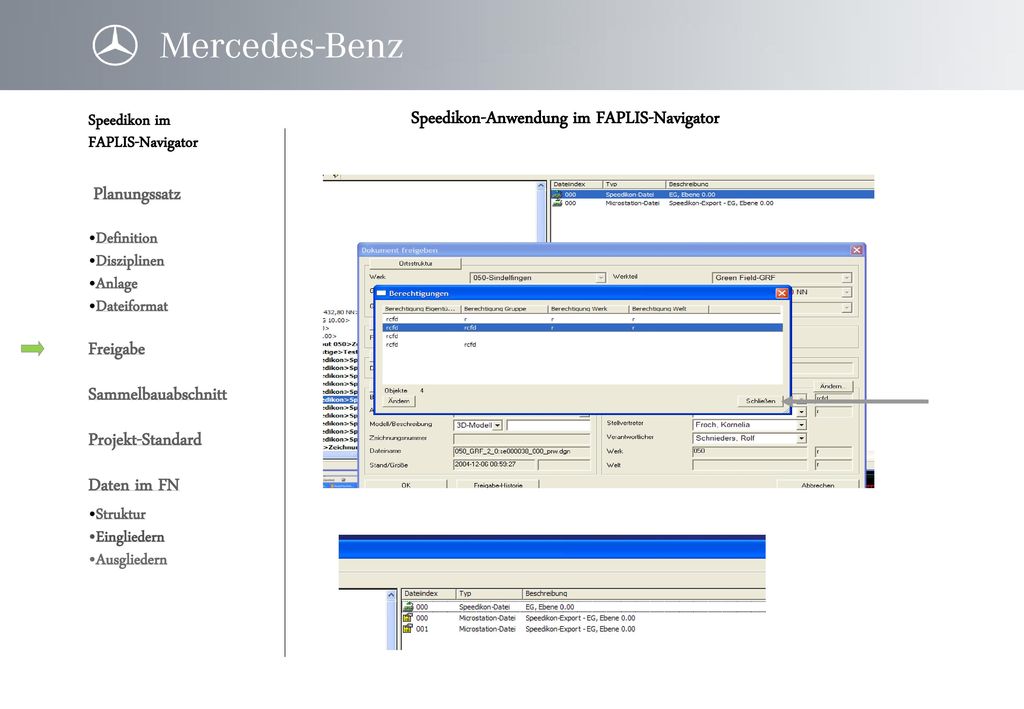

17 Die Freigabe erfolgt, im Unterschied zu den MicroStation Disziplinen, innerhalb der Zeichnungsdatei arw.smd im Menü SpeedikonImport/Export Ergebnis der Freigabe: Speedikon wird gespeichert und automatisch beendet.

18

19 Zeitgleiches Bearbeiten der verschiedenen Bauabschnitte möglich.
Zweck: Zusammenfassung von Bauabschnitten zur Freigabe Geschoß 1 Planungssatz Entwurf BA1 smd.arw BA2 BA3 Planungssatz Sammel-BA Schnitt smd.arw dgn.prw referenzierbar Vorteil: Zeitgleiches Bearbeiten der verschiedenen Bauabschnitte möglich.

20

21

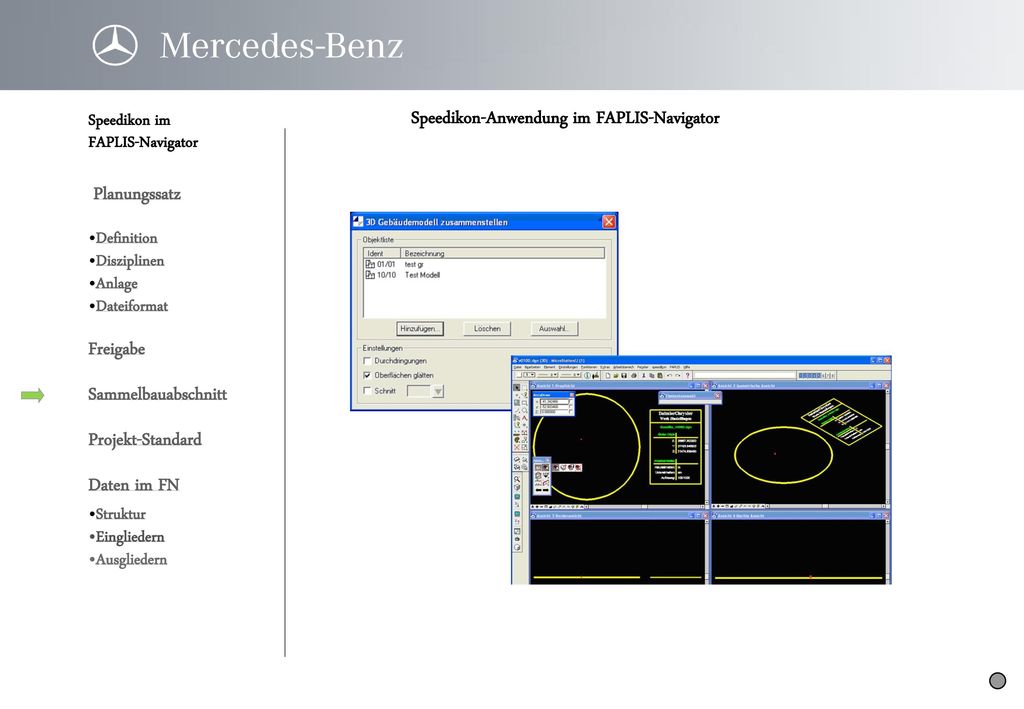

22

23 Filter Zellbibliotheken individuelle Bauteile .....

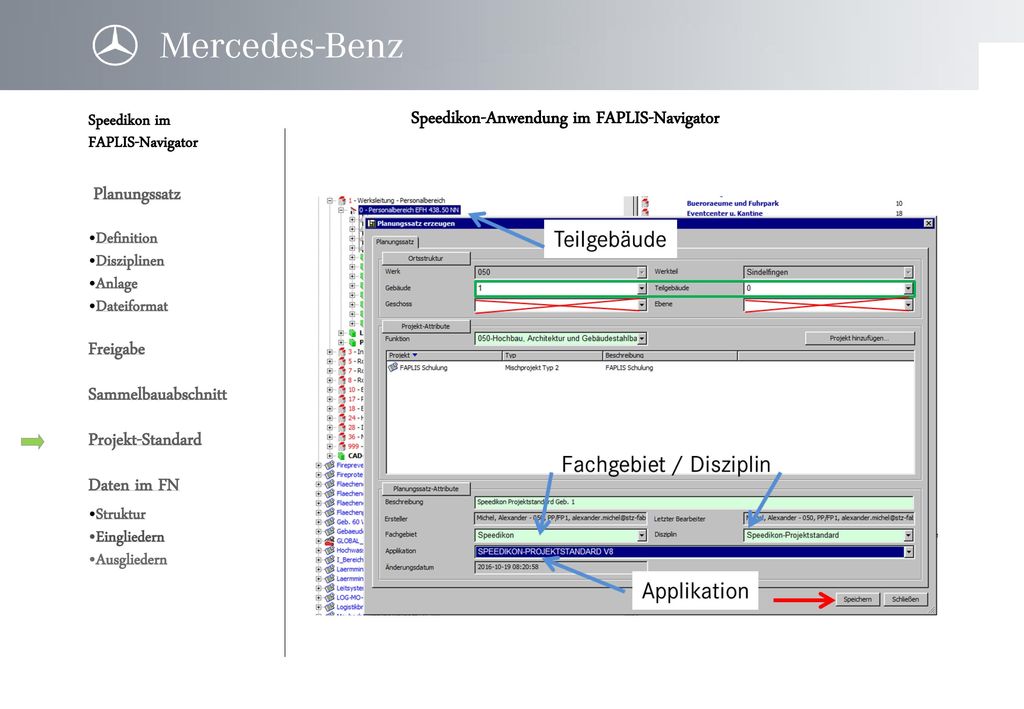

24

25

26

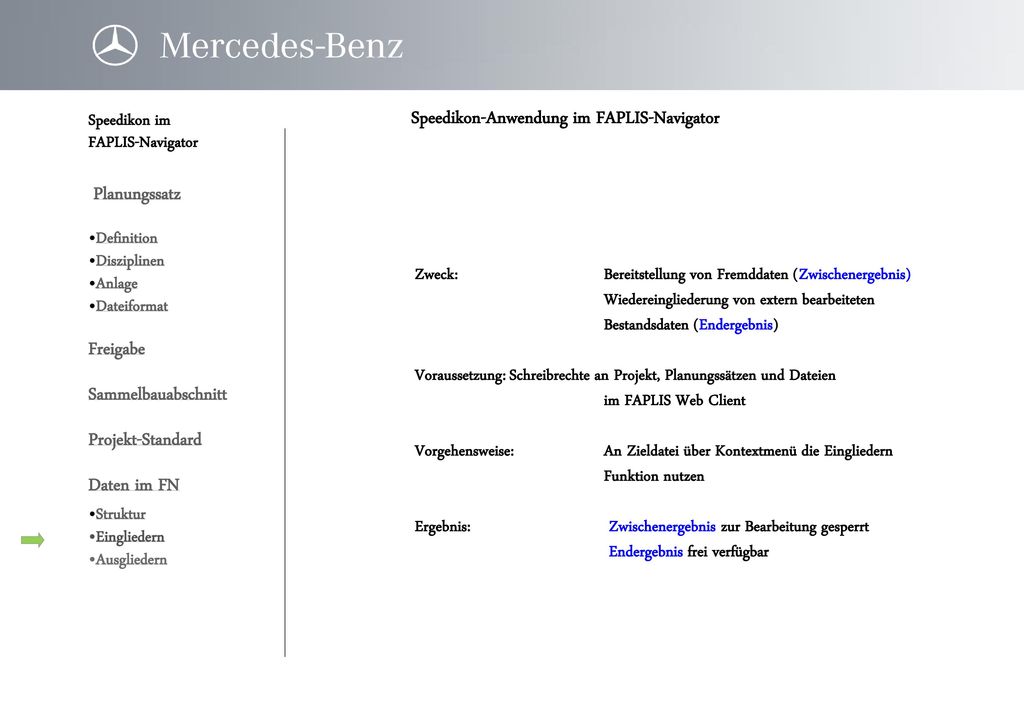

27 Zweck: Bereitstellung von Fremddaten (Zwischenergebnis)
Wiedereingliederung von extern bearbeiteten Bestandsdaten (Endergebnis) Voraussetzung: Schreibrechte an Projekt, Planungssätzen und Dateien im FAPLIS Web Client Vorgehensweise: An Zieldatei über Kontextmenü die Eingliedern Funktion nutzen Ergebnis: Zwischenergebnis zur Bearbeitung gesperrt Endergebnis frei verfügbar

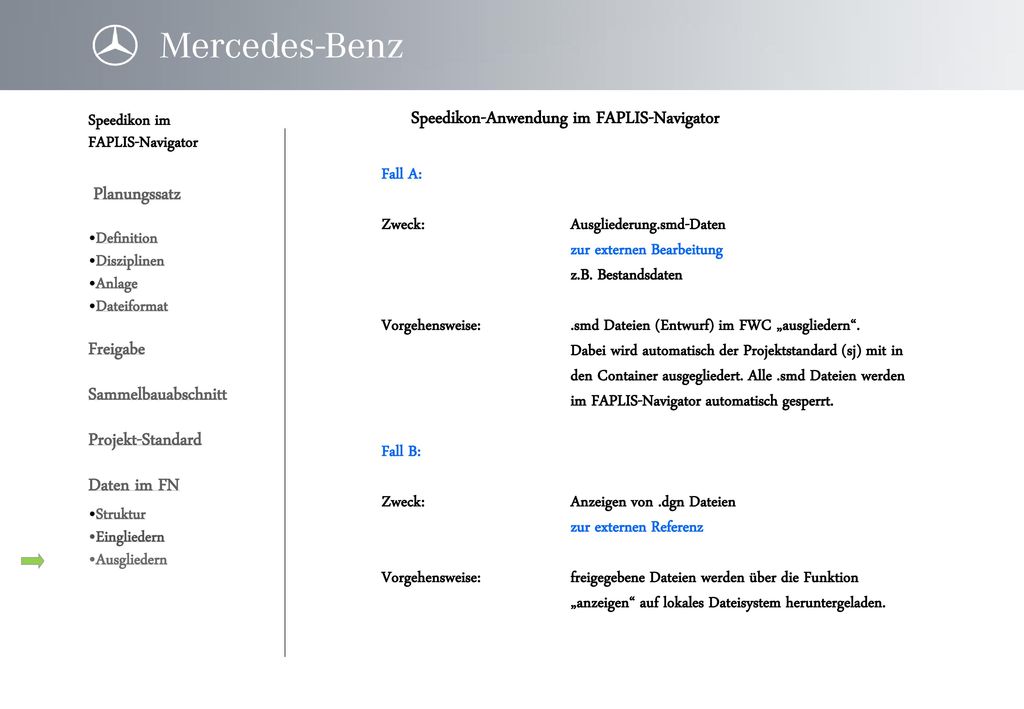

28 Fall A: Zweck: Ausgliederung.smd-Daten zur externen Bearbeitung z.B. Bestandsdaten Vorgehensweise: .smd Dateien (Entwurf) im FWC „ausgliedern“. Dabei wird automatisch der Projektstandard (sj) mit in den Container ausgegliedert. Alle .smd Dateien werden im FAPLIS-Navigator automatisch gesperrt. Fall B: Zweck: Anzeigen von .dgn Dateien zur externen Referenz Vorgehensweise: freigegebene Dateien werden über die Funktion „anzeigen“ auf lokales Dateisystem heruntergeladen.

29 Fall A: Zweck: Bereitstellung .smd-Daten zur externen Bearbeitung Vorgehensweise: .smd Dateien (Entwurf) „Ausgliedern“ .smd Datei (Projektstandard) automatisch

30 Fall A: Vorgehensweise: Dateiprüfung ausgliedern Ergebnis: .smd Dateien (Entwurf und Projektstandard) werden automatischen in ein Zip-Ordner gepackt. Die Entwurf-Dateien werden zur Bearbeitung gesperrt. Datei kann nur zur Freigabe geöffnet werden.

31 Fall B: Zweck: Bereitstellung von .dgn Dateien zur externen Referenz Vorgehensweise: freigegebene Dateien „Anzeigen“

32 Besonderheiten Wenn eine speedikon-SMD-Datei exportiert wird, wird automatisch die Projekt- Standard-SMD-Datei des speedikon-Projektes in den Export-Masterbereich ko- piert. Die exportierte speedikon-SMD-Datei wird im FAPLIS-Navigator gesperrt. Zum Zweck der Freigabe ist dieses jedoch zu öffnen: Die exportierte Projektstandard-Datei wird im Navigator nicht gesperrt.

33 Prüfungen können werksspezifisch eingestellt werden.
I – Infoprüfung K – KO Prüfung D – deaktivierte Prüfung

34

35

36

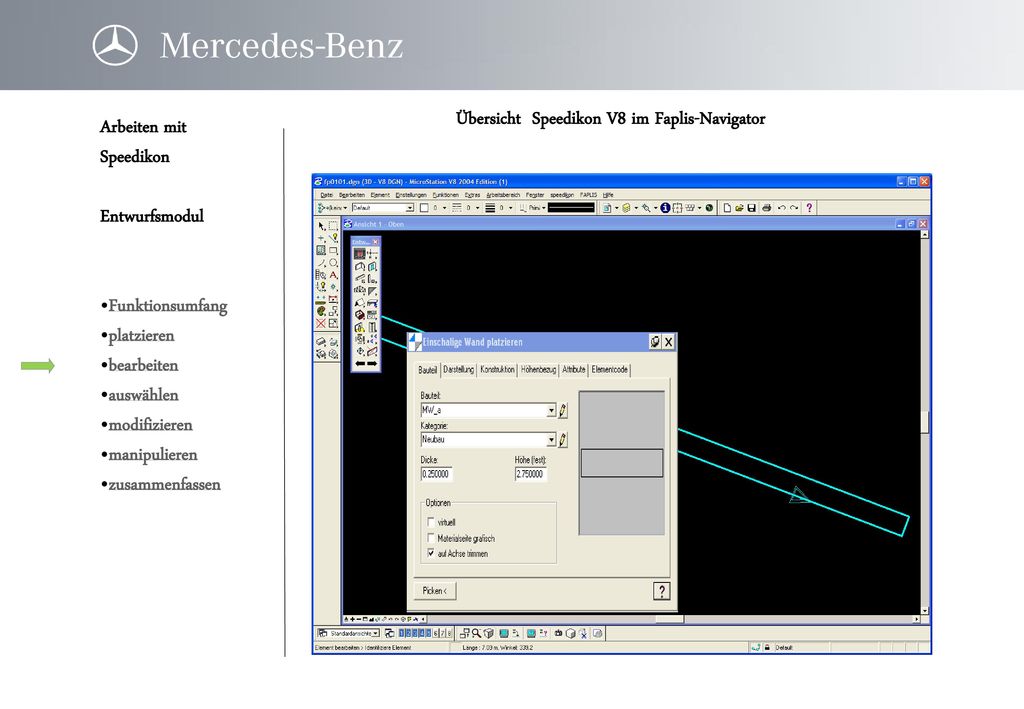

37

38

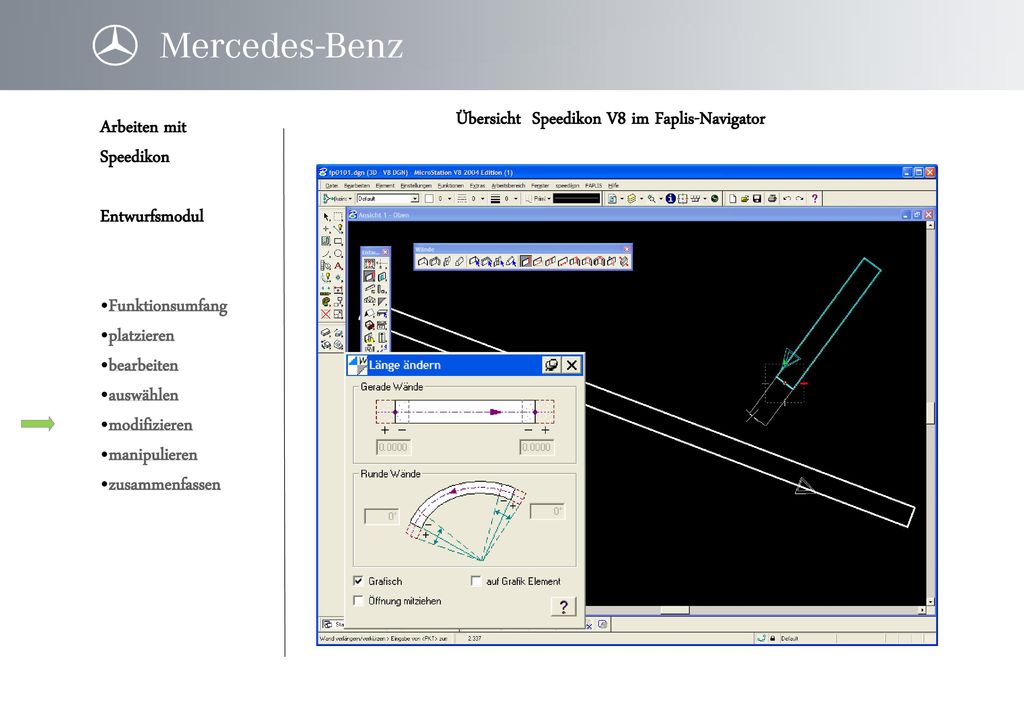

39

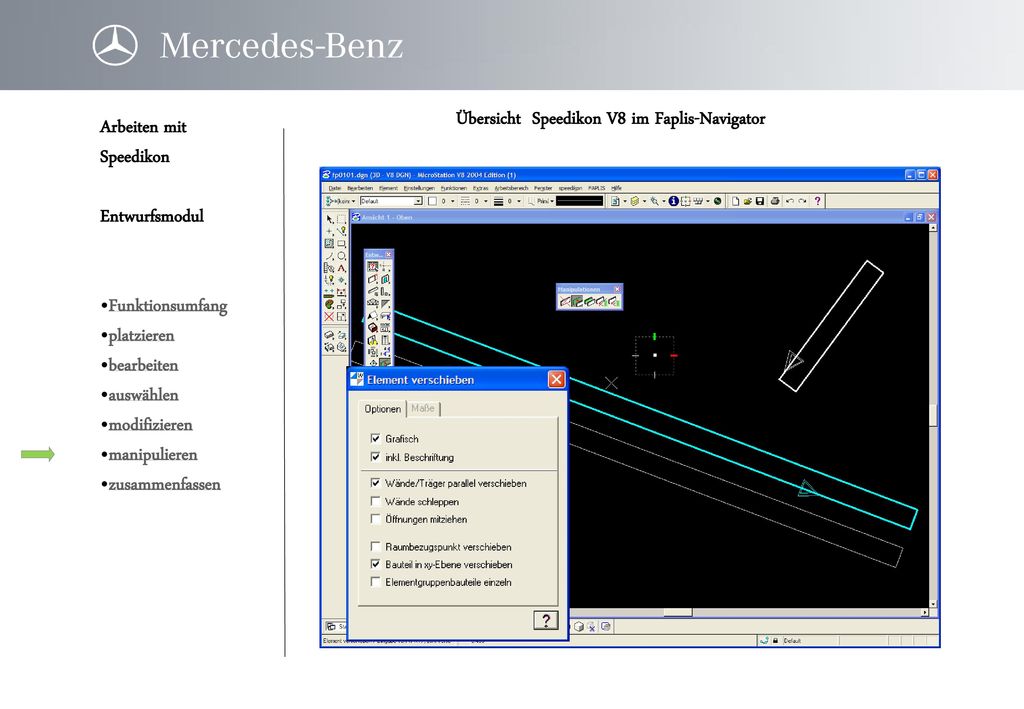

40

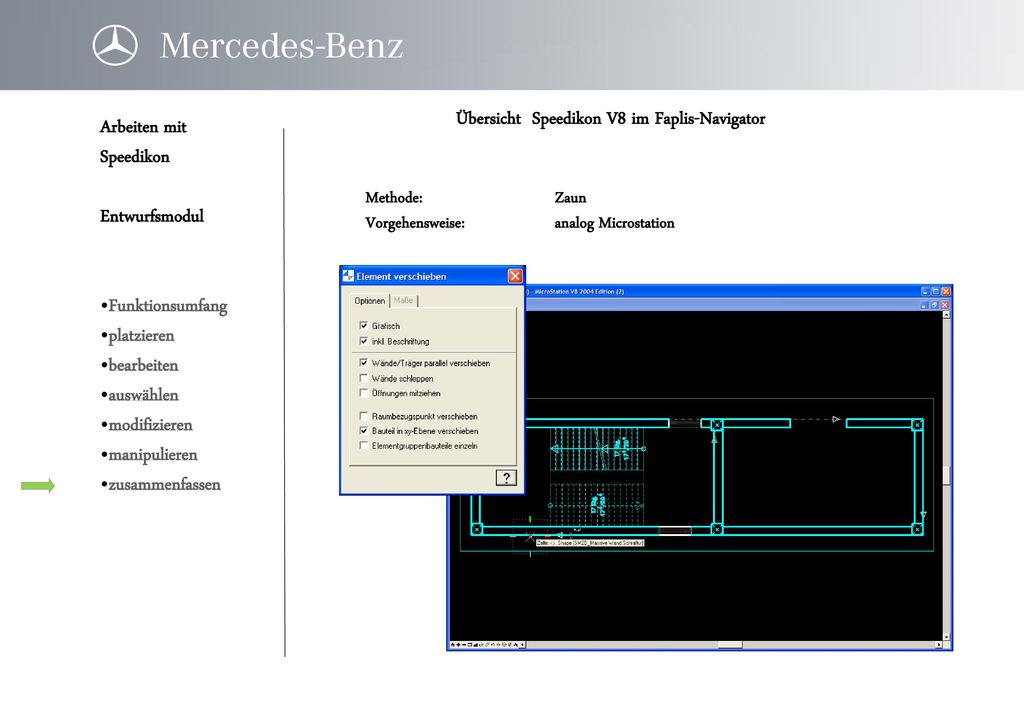

41 Methode: Zaun Vorgehensweise: analog Microstation

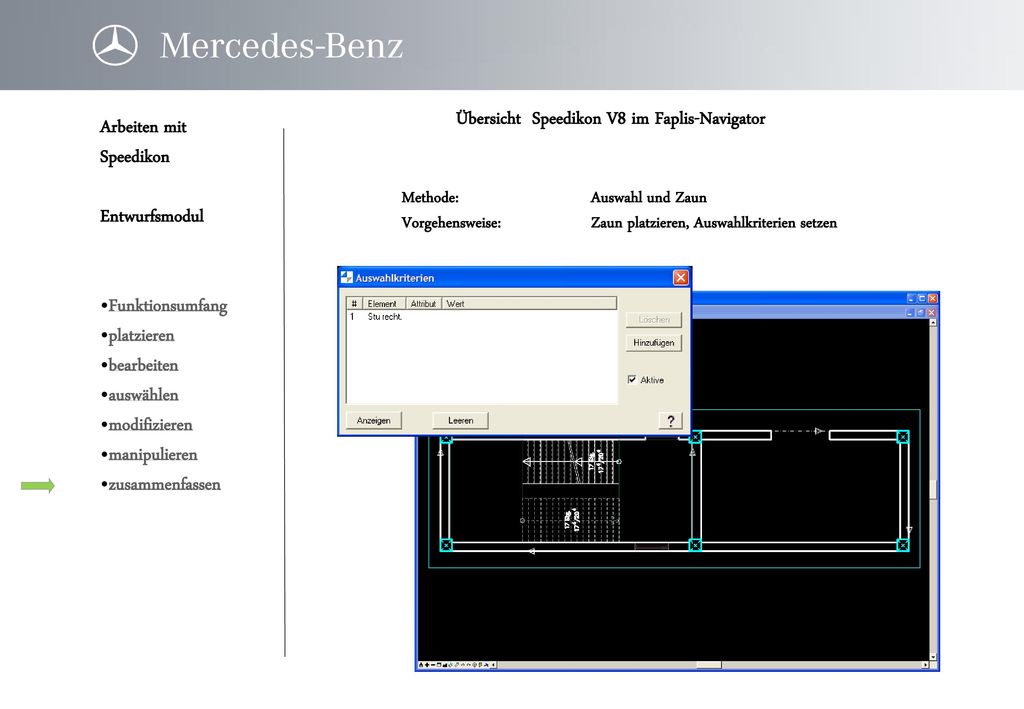

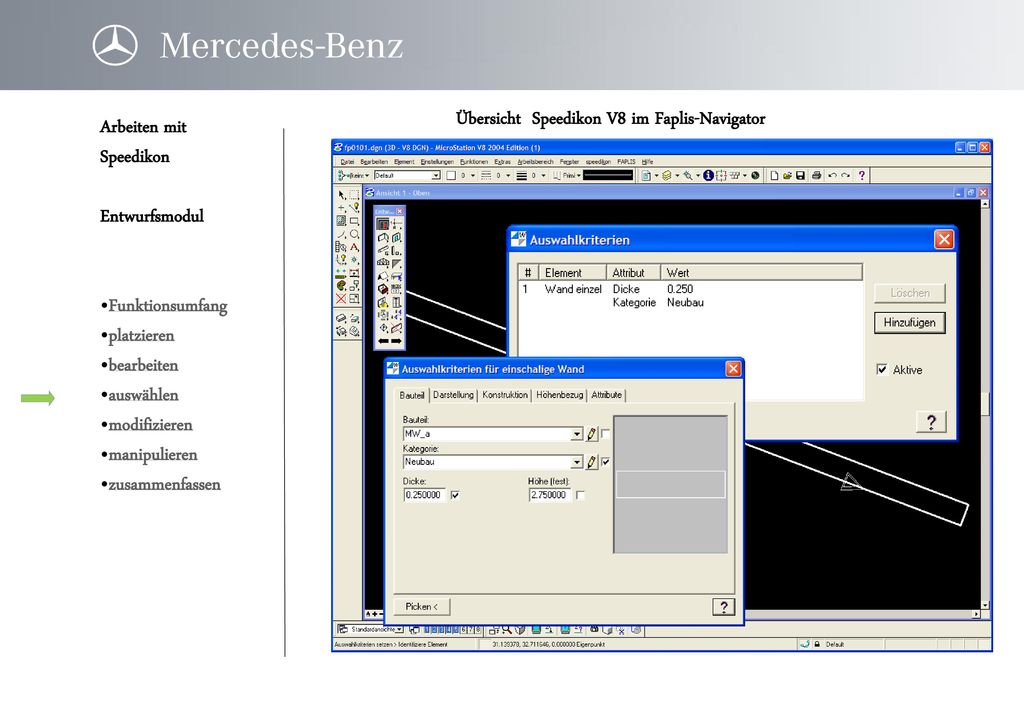

42 Methode: Auswahl und Zaun
Vorgehensweise: Zaun platzieren, Auswahlkriterien setzen

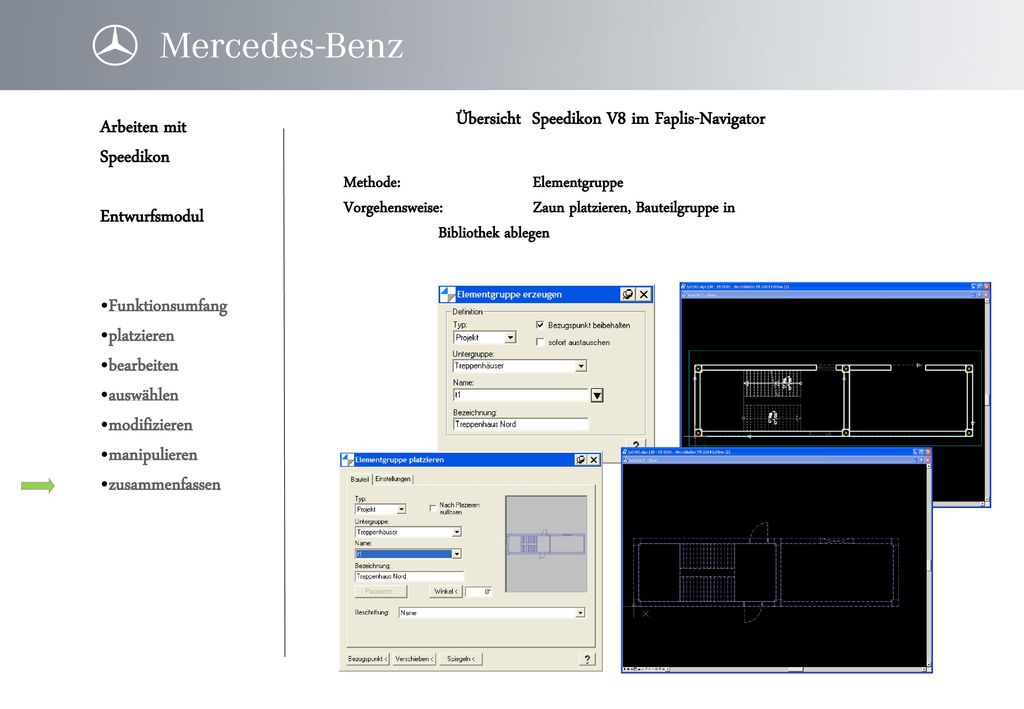

43 Methode: Elementgruppe
Vorgehensweise: Zaun platzieren, Bauteilgruppe in Bibliothek ablegen

44

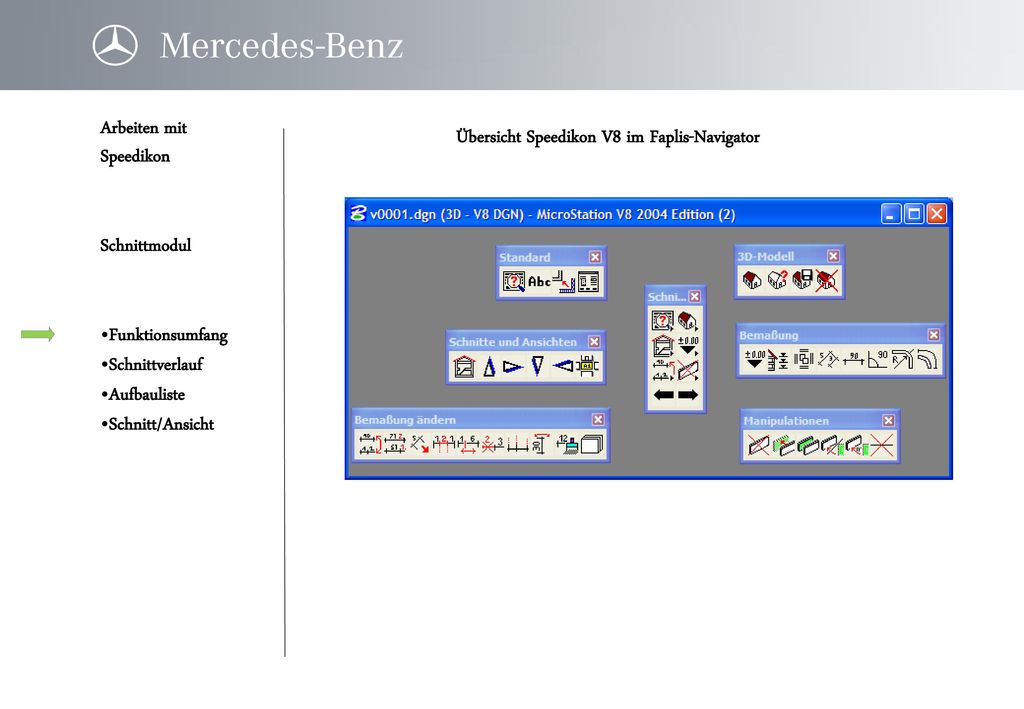

45

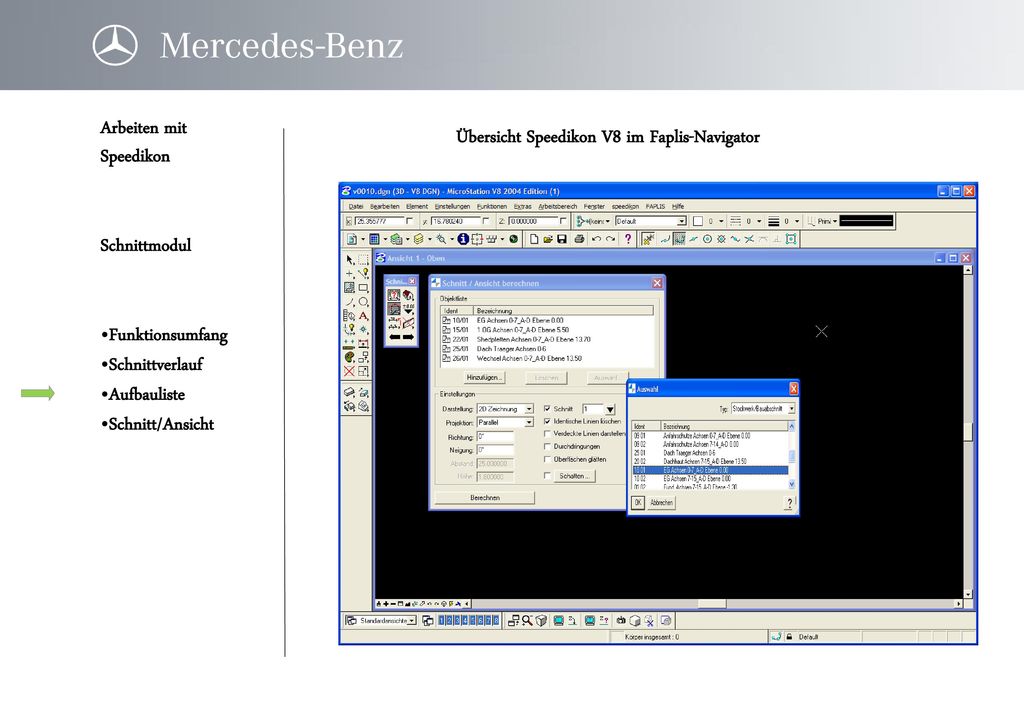

46

47

48

49

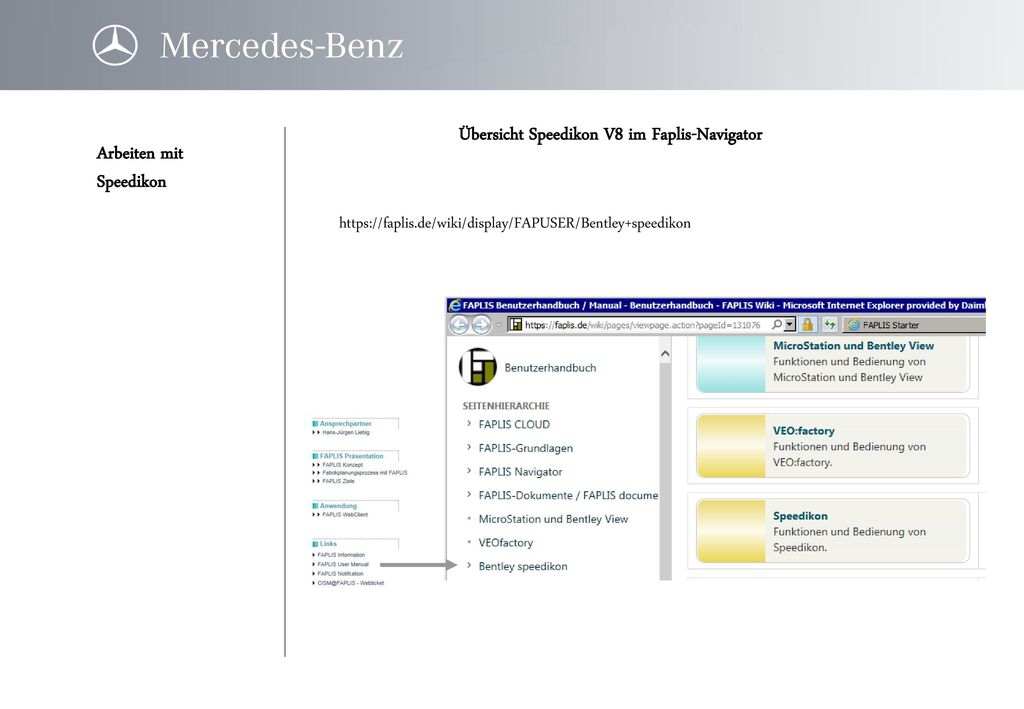

50 https://faplis.de/wiki/display/FAPUSER/Bentley+speedikon
