NEUBAU FOS-BOS ERDING BAUABLAUF. NEUBAU FOS-BOS ERDING BAUSTELLENSTAND 27.02.2009 Baufeld - Parkplatz - Pegelbohrung.

Präsentation zum Thema: "NEUBAU FOS-BOS ERDING BAUABLAUF. NEUBAU FOS-BOS ERDING BAUSTELLENSTAND 27.02.2009 Baufeld - Parkplatz - Pegelbohrung."—  Präsentation transkript:

1 NEUBAU FOS-BOS ERDING BAUABLAUF

2 NEUBAU FOS-BOS ERDING BAUSTELLENSTAND 27.02.2009 Baufeld - Parkplatz - Pegelbohrung

3 NEUBAU FOS-BOS ERDING BAUSTELLENSTAND 05.03.2009 BEGINN ERDARBEITEN

4 NEUBAU FOS-BOS ERDING BAUSTELLENSTAND 09.03.2009 FILTERVLIES, BODENAUSTAUSCH

5 NEUBAU FOS-BOS ERDING BAUSTELLENSTAND 10.03.2009 PROVISORISCHE PARKPLÄTZE

6 NEUBAU FOS-BOS ERDING BAUSTELLENSTAND 13.03.2009 BAUSTRASSEN- VERBINDUNGSWEG –BAUZAUN

7 NEUBAU FOS-BOS ERDING BAUSTELLENSTAND 16.03.2009 VERBINDUNGSWEG -BAUZAUN

8 NEUBAU FOS-BOS ERDING BAUSTELLENSTAND 17.03.2009 BEGINN ERDAUSHUB- PROVISORISCHER PARKPLATZ

9 NEUBAU FOS-BOS ERDING BAUSTELLENSTAND 20.03.2009 ABBRUCH PARKPLÄTZE

10 NEUBAU FOS-BOS ERDING BAUSTELLENSTAND 27.03.2009 ERDARBEITEN

11 NEUBAU FOS-BOS ERDING BAUSTELLENSTAND 30.03.2009 PLANIE

12 NEUBAU FOS-BOS ERDING BAUSTELLENSTAND 01.04.2009 BÖSCHUNSGSICHERUNG-KRAN-BAUSTRASSE –BE

13 NEUBAU FOS-BOS ERDING BAUSTELLENSTAND 03.04.2009 SAUBERKEITSSCHICHT- PERIMETERDÄMMUNG

14 NEUBAU FOS-BOS ERDING BAUSTELLENSTAND 06.04.2009 RANDSCAHLUNG_FOLIE_UNTERE BEWEHRUNGSLAGE BODENPLATTE

15 NEUBAU FOS-BOS ERDING BAUSTELLENSTAND 08.04.2009 BEWEHRUNGSABNAHME - ERDUNG- GRUNDLEITUNGEN

16 NEUBAU FOS-BOS ERDING BAUSTELLENSTAND 16.04.2009 BODENPLATTE BETONIERT-SAUBERKEITSSCHICHT- SPUNDWANDRAMMUNG

17 NEUBAU FOS-BOS ERDING BAUSTELLENSTAND 20.04.2009 KRAN 2- SPUNDWANDTROG AUFZUGSUNTERFAHRT BAUTAFELGERÜST

18 NEUBAU FOS-BOS ERDING BAUSTELLENSTAND 22.04.2009 Bautafel- Wasserhaltung-Sauberkeitsschicht Pumpensumpf- Bewehrung Bodenplatte BT 1.2- Wandschalung BT 1.1 Perimeterdämmung BT 2.1 1.INFOVERANSTALTUNG FOS-BOS

19 NEUBAU FOS-BOS ERDING BAUSTELLENSTAND 27.04.2009 < BT 1.1 Wände UG Arbeitsfuge Bodenplatte > < BT1.2 Bewehrung untere Lage Bodenplatte Schalung Wandversatz > < Wände Pumpensumpf Installationsleitungen >

20 NEUBAU FOS-BOS ERDING BAUSTELLENSTAND a 04.05.2009 BAUSTELLENSTAND BT 1.1 Innenwände UG BT 1.3 Perimeterdämmung BT2.1 Bodenplatte betoniert

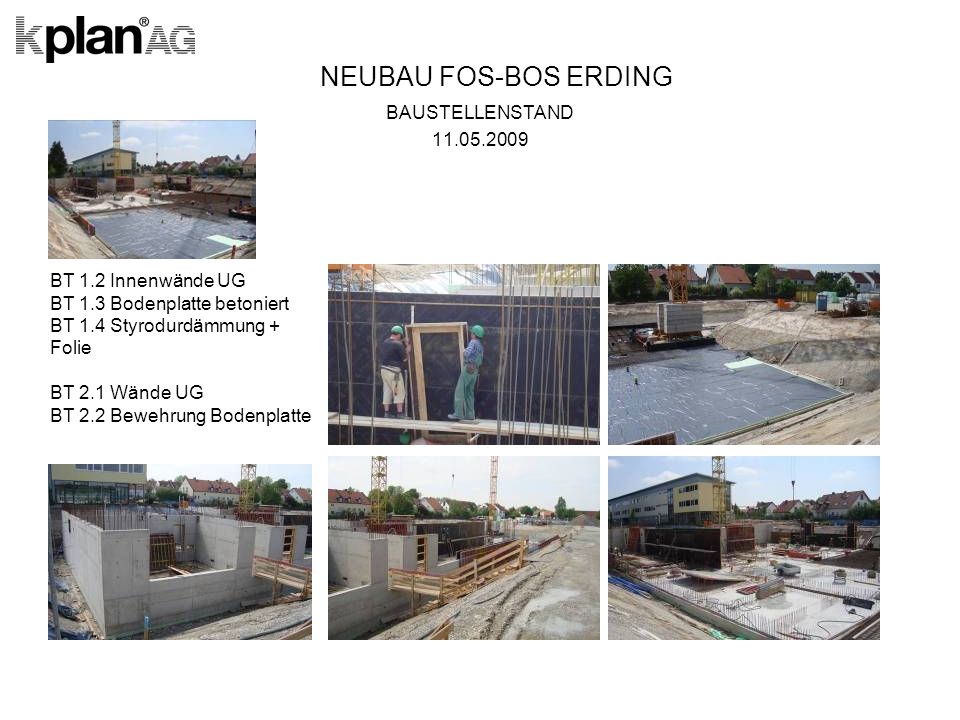

21 NEUBAU FOS-BOS ERDING BAUSTELLENSTAND 11.05.2009 BT 1.2 Innenwände UG BT 1.3 Bodenplatte betoniert BT 1.4 Styrodurdämmung + Folie BT 2.1 Wände UG BT 2.2 Bewehrung Bodenplatte

22 NEUBAU FOS-BOS ERDING BAUSTELLENSTAND 13.05.2009 BT 1.1-1.2 Innenwände UG BT1.4 Bewehrung Bodenplatte BT 2.1 Innenwände UG BT 1.4 Perimeterdämmung

23 NEUBAU FOS-BOS ERDING BAUSTELLENSTAND 18.05.2009 BT 1.2 Innenwände UG BT 1.4 Bodenplatte betoniert BT 2.1 Innenwände UG BT 1.4 Bewehrung Bodenplatte

24 NEUBAU FOS-BOS ERDING BAUSTELLENSTAND 25.05.2009 BT 1.1 Filigrandecken BT 1.2 Wände

25 NEUBAU FOS-BOS ERDING BAUSTELLENSTAND 29.05.2009 GRUNDSTEINLEGUNG

26 NEUBAU FOS-BOS ERDING BAUSTELLENSTAND 05.06.2009 Einzelfundamente unter Fluchtbalkonen- Perimeterdämmung an Wänden d 220 bis 240 mm Wände UG BT 1.3, 1.4, 2.2, 2.3 Decke über UG BT 1.1, 1.2

27 NEUBAU FOS-BOS ERDING BAUSTELLENSTAND 10.06.2009 Einzelfundamente Südseite Auffüllung zwischen Fundamenten Nordseite Decke über UG BT 2.1, 1. Wand im EG BT 1.1

28 NEUBAU FOS-BOS ERDING BAUSTELLENSTAND 15.06.2009 Auffüllarbeiten- Mängel an Wanddämmung

29 NEUBAU FOS-BOS ERDING BAUSTELLENSTAND 22.06.2009 Gerüstarbeiten für Rohbau Decke ü UG BT 2.1 Styrodurdämmung Außenwände im UG

30 NEUBAU FOS-BOS ERDING BAUSTELLENSTAND 30.06.2009 Abstützung+ Filigrandecken ü.UG BT 2.1 BT 1.3-1.4 Auffüllung -Noppenbahn an BT 2 Westseite Wände und Wandschalung BT 1.1, 2.1

31 NEUBAU FOS-BOS ERDING BAUSTELLENSTAND 06.07.2009 Filigrandecken ü.UG BT 2.1 BT 1.3-1.4 Abstandhalter Lüftungsdeckendurchbrüche Bauübergang mit Stahlträgern provisorisch abgestützt “Schwimmbad “ Im UG

32 NEUBAU FOS-BOS ERDING BAUSTELLENSTAND 09.07.2009 Stützenbewehrung BT 2.2 Filigrandecke ü. UG

33 NEUBAU FOS-BOS ERDING BAUSTELLENSTAND 20.07.2009 < Schalung der Unterzüge BT1.2 Filigrandecke ü. EG > Zwischenpodest TRH > BT 1.3-1.4 Wände EG V

34 NEUBAU FOS-BOS ERDING BAUSTELLENSTAND 27.07.2009 < Treppenwange EG-OG Steg 1.OG Achs 12-13 > < Treppenwange Steg > Stützenanschluss /Überzug V

35 NEUBAU FOS-BOS ERDING BAUSTELLENSTAND 03.08.2009 Nordriegel Blick nach Osten > < Schalung Stege und Überzüge 1.OG Südriegel Blick nach Osten > Perimeterdämmung verklebt V

36 NEUBAU FOS-BOS ERDING BAUSTELLENSTAND 06.08.2009 Fremdbauschutt > < Innenansicht Verwaltung Nordriegel EG Schalung Mittelbrücke Atrium > Decke über EG V

37 NEUBAU FOS-BOS ERDING BAUSTELLENSTAND 12.08.2009 Schalung Überzüge < Filigrandecken Mittelbrücke Atrium > Decke über EG BT 2.1 V

38 NEUBAU FOS-BOS ERDING BAUSTELLENSTAND 09.09.2009 Ansicht Nordriegel > Ansicht Ostfassade Nordriegel >

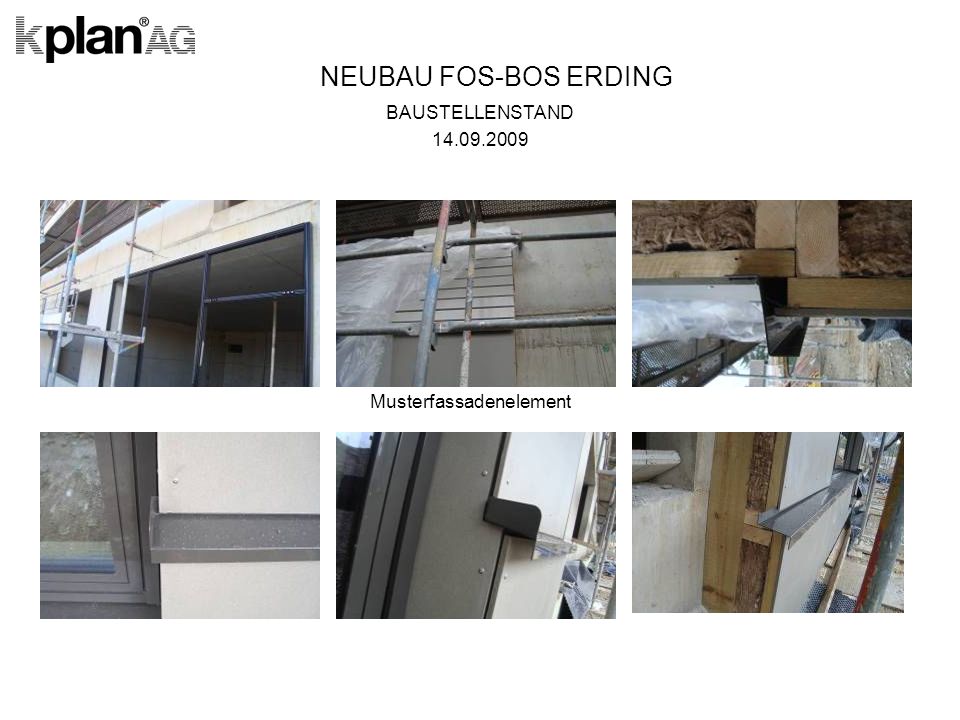

39 NEUBAU FOS-BOS ERDING BAUSTELLENSTAND 14.09.2009 Musterfassadenelement

40 NEUBAU FOS-BOS ERDING BAUSTELLENSTAND 21.09.2009 BT 1.1 Filigrandecken ü.2.OG BT 1.2+3 Wände 2.OG BT 1.4 Bewehrung Decke ü. 1.OG Musterfassadenelement UG BT2.2 Schalung Attika Lüftunsgaussparung

41 NEUBAU FOS-BOS ERDING BAUSTELLENSTAND 30.09.2009 BA 2.3 Attika Atrium BA 1.3 Wände 2.OG BA 1.2 Innenansicht Flur Atrium Schalung Haupttreppe 1.OG-2.OG

42 NEUBAU FOS-BOS ERDING BAUSTELLENSTAND 12.10.2009 Anschluss Außenstützwände an Perimterdämmung Bewehrung Lichtschachtbodenplatte BA I.3 Schalung Überzüge 2.OG

43 NEUBAU FOS-BOS ERDING BAUSTELLENSTAND 14.10.2009 Erdaushub Außenstützwand B AI Nord-Ost E-Trassen vorab Nordfassade Südfassade

44 NEUBAU FOS-BOS ERDING BAUSTELLENSTAND 19.10.2009 Außenstützwand B AI Nord-Ost Anschlussfuge mit Dämmung Fundamente Nordfassade Fluchttreppenhaus Auflager Stahlbrücke Ansicht West

45 NEUBAU FOS-BOS ERDING BAUSTELLENSTAND 19.10.2009 Außenstützwand B AI Nord-Ost Anschlussfuge mit Dämmung Fundamente Nordfassade Fluchttreppenhaus Auflager Stahlbrücke Ansicht West

46 NEUBAU FOS-BOS ERDING BAUSTELLENSTAND 26.10.2009 Lichtschacht Betonkosmetik Aufzugsschacht Auffüllung u. Lüftungsschacht Blick ins Atrium Auf Dach BA 2 Eingang Atrium Ost

47 NEUBAU FOS-BOS ERDING BAUSTELLENSTAND 09-10.11.2009 < Innenwände UG Sanitärbereich Lüftungsschächte außen> < Dampfsperre Sanitärdurchführung Provisorische Innentreppe V

48 NEUBAU FOS-BOS ERDING BAUSTELLENSTAND 11.11.2009 Rohbaufertigstellung Hauptgebäude KW 43- 2009 Teilabnahme Rohbauarbeiten Fa. Haas 11.11.2009 Ansicht Nordflügel

49 NEUBAU FOS-BOS ERDING BAUSTELLENSTAND 16.11.2009 Unterbrechung Dampfsperrarbeiten wegen Schlechtwetter Bodenaustausch Lärmschutzwand Bewehrung Deckenplatte Lüftungskanal

50 NEUBAU FOS-BOS ERDING BAUSTELLENSTAND 19.11.2009 Kranabbau Abdichtung Lüftungstunnel Setzen der Korbelemente Lärmschutzwand LM Fassade Giebel Ost

51 NEUBAU FOS-BOS ERDING BAUSTELLENSTAND 23.11.2009 Auffüllarbeiten Ost Auffüllarbeiten West bei Lüftungsbauwerk Dampfsperre Bauteil Süd Voranstrich +Dampfsperre Flachdach Bauteil Nord

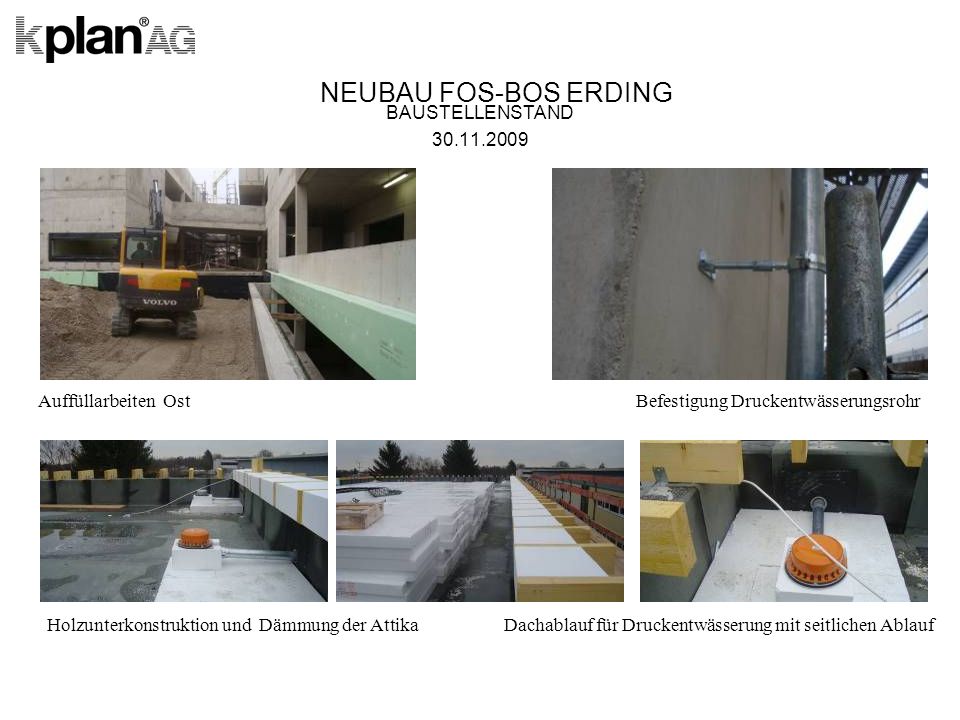

52 NEUBAU FOS-BOS ERDING BAUSTELLENSTAND 30.11.2009 Auffüllarbeiten Ost Befestigung Druckentwässerungsrohr Holzunterkonstruktion und Dämmung der Attika Dachablauf für Druckentwässerung mit seitlichen Ablauf

53 NEUBAU FOS-BOS ERDING BAUSTELLENSTAND 02.12.2009 Giebel West - Fassadenriegelkonstruktion 16 +12cm mit 1.Dämmlage Lärmschutzwand fertig gestellt Attika Regelausbildung Attika über Brandwand mit Blechkantprofilen

54 NEUBAU FOS-BOS ERDING BAUSTELLENSTAND 10.12.2009 Nordflügel Giebel Ost mit Windsperre Umbau Gerüstverankerung an Balkonkonsolen Südflügel Giebelseite Ost 2.Riegelebene Gefälledämmung und Abdichtungsarbeiten an Nordflügel wegen Schlechtwetter eingestellt

55 NEUBAU FOS-BOS ERDING BAUSTELLENSTAND 14.12.2009 Aufgrund winterlicher Temperaturen mit Eisbildung werden Arbeiten auf Dachflächen eingestellt.

56 NEUBAU FOS-BOS ERDING BAUSTELLENSTAND 17.12.2009 Innengerüst mit oberer Arbeitsebene im Bereich des Atriums Untergerüst als Fassadengerüst für Betonkosmetik und Malerarbeiten an Betonbrüstungen

57 NEUBAU FOS-BOS ERDING BAUSTELLENSTAND 22.12.2009 Letzter Arbeitstag 2009 Temperatur –5° Montage von restlichen LM Rahmenelementen durch Fa. Hackl Sonstige Arbeiten unterbrochen ANSICHT WEST

58 NEUBAU FOS-BOS ERDING Richtfest am 09.20.2010
