1 VL Baumaterialien der Erde
Phasendiagramme

2 Periodensystem der Elemente

3 Häufigkeiten der Elemente

4 Olivin (bis ca. 440 Km) Verteilung der Elemente Erinnerung:
Kompatibilität / Inkompatibilität (auch: Flüchtig / Refraktär) Quantifizierung Olivin (bis ca. 440 Km)

5 Die Silikat-Systematik:
Inselsilikate Gruppensilikate Ringsilikate Kettensilikate Schichtsilikate Gerüstsilikate

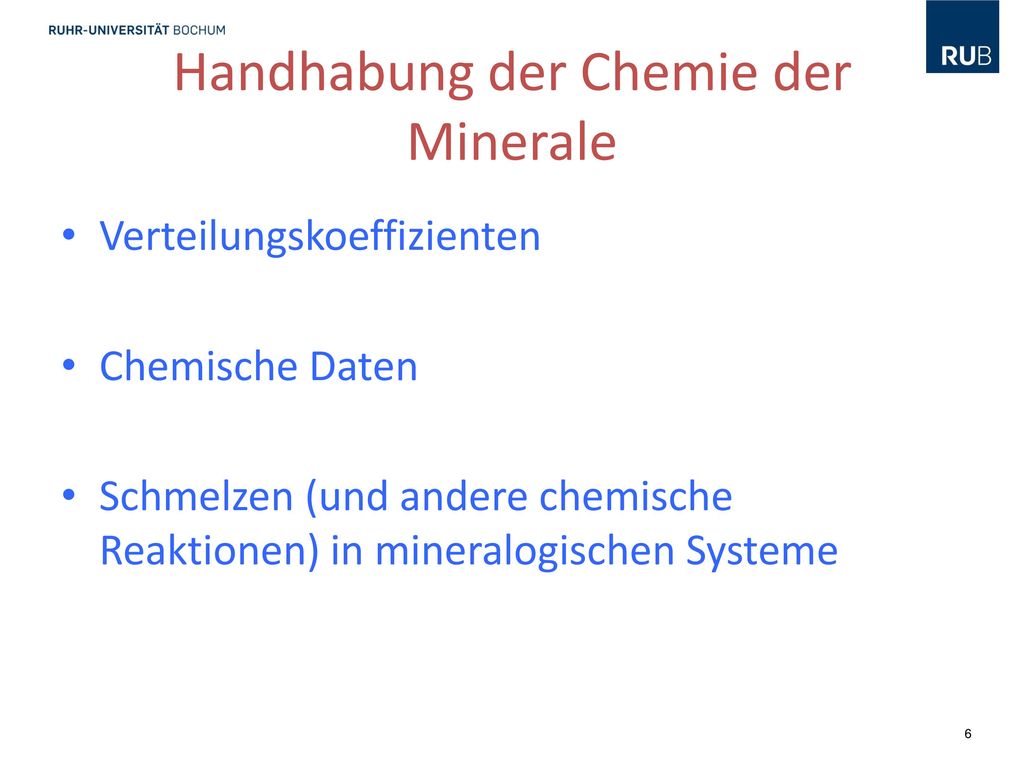

6 Handhabung der Chemie der Minerale
Verteilungskoeffizienten Chemische Daten Schmelzen (und andere chemische Reaktionen) in mineralogischen Systeme

7

8 Häufigkeiten der Elemente physikalische & chemische Eigenschaften
Sonne Gesamterde Erdkruste 1 H Fe O 2 He Si 3 Al 4 C Mg 5 N Ni Ca 6 Na 7 K 8 9 S Ti 10 Cr 11 Mn P 12 Co 13 14 Häufigkeiten der Elemente physikalische & chemische Eigenschaften

9 Einführung in die Darstellung chemischer Zusammensetzungen
Schreibweise von Mineralformeln Erst Kationen, dann Anionen Von hoch zu niedrig koordiniert Mögliche Variationen (Mischungen) in Klammern Ladungsneutral Beispiel: Pyroxen – Ca(Mg,Fe)Si2O6 8-fach 6-fach Mg / Fe möglich 4-fach koordiniert M1 = Ca M2 = Mg,Fe T= Si Allgemein: Pyroxen – M1M2T2O6

10 Einführung in die Darstellung chemischer Zusammensetzungen
Chemische Analysen Atom% Gew% Atom% der Oxide Gew% der Oxide  Häufig verwendet Beispiele für Berechnungen chemischer Zusammensetzungen 1)-4)…

11 Einführung in die Darstellung chemischer Zusammensetzungen

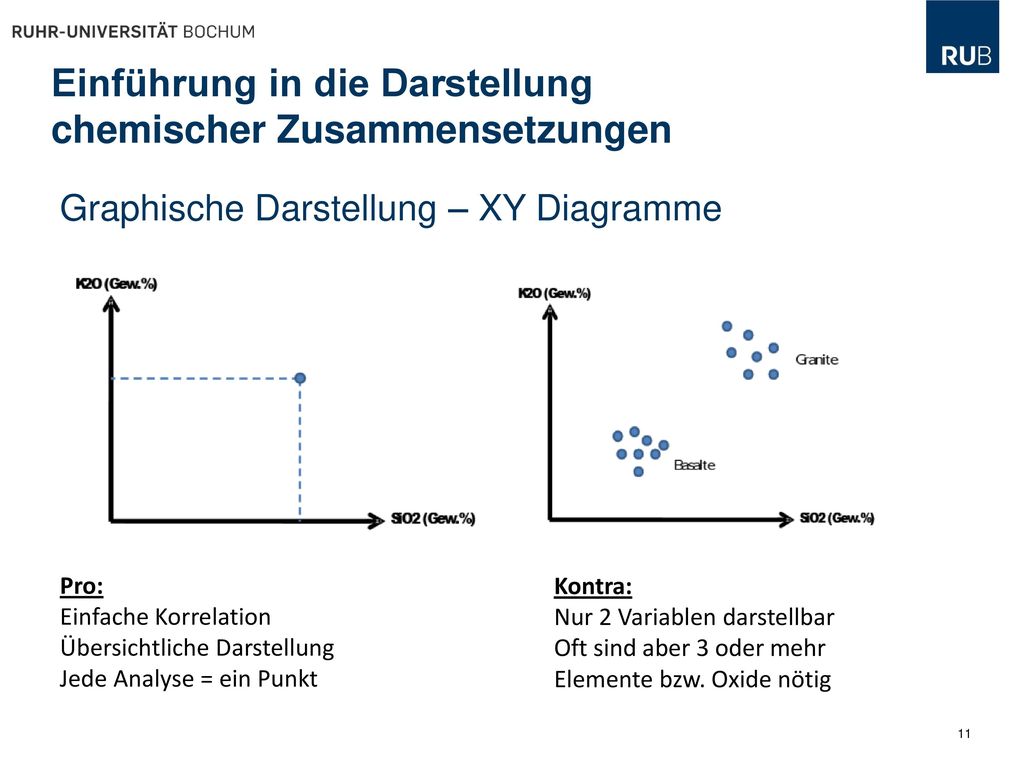

Graphische Darstellung – XY Diagramme Pro: Einfache Korrelation Übersichtliche Darstellung Jede Analyse = ein Punkt Kontra: Nur 2 Variablen darstellbar Oft sind aber 3 oder mehr Elemente bzw. Oxide nötig

12 Einführung in die Darstellung chemischer Zusammensetzungen
Graphische Darstellung – Ternäre Diagramme Beispiele für Berechnungen chemischer Zusammensetzungen im ternären Diagramm…

13 Einführung in die Darstellung chemischer Zusammensetzungen
Ternäre Diagramme – Beispiel eines Basalts Chemische Analyse: Berechnung der ternären Koordinaten für K2O, Na2O & CaO:

14 Einführung in die Darstellung chemischer Zusammensetzungen
Phasengleichgewichts Diagramme Wie schmelzen / kristallisieren Gesteine? Bedingungen:  Langsames Abkühlen bzw. Aufheizen Berechnung der Anteile über das Hebelgesetz:
