1 Gebäude-Systemtechnik von ABB IP-Gateway

2 Aktuelle Anforderungen
„Wir haben unsere PC‘s und Systeme vernetzt. Wie können wir unsere Gebäude-Systemtechnik integrieren?“ „Unsere Filialen sollen von der Zentrale überwacht werden. Wie können wir das erreichen?“ „Kann ich den EIB mit anderen Geräten und Systemen über Ethernet vernetzen?“

3 IP-Gateway IG/S 1.1 REG, 6 Module breit
Wahlweise Versorgung 230 V AC / 12 V DC (Notpufferung) 10 MBit Ethernet-Anschluss (RJ45) Zusatzfunktion: Programmierung von EIB-Geräten über LAN mit dem iETS client der ETS (ab ETS2 V1.3)

4 IP-Gateway IG/S 1.1 Übersetzt EIB-Telegramme in IP-Telegramme für Ethernet und umgekehrt Ethernet IG/S IG/S EIB

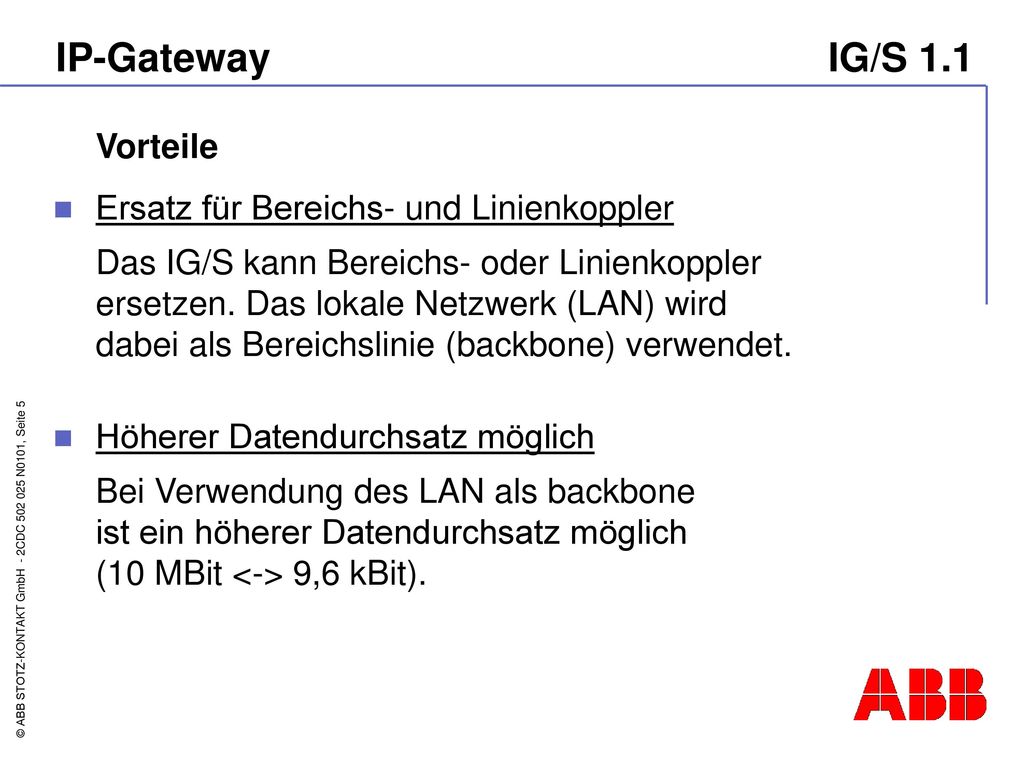

5 IP-Gateway IG/S 1.1 Vorteile
Ersatz für Bereichs- und Linienkoppler Das IG/S kann Bereichs- oder Linienkoppler ersetzen. Das lokale Netzwerk (LAN) wird dabei als Bereichslinie (backbone) verwendet. Höherer Datendurchsatz möglich Bei Verwendung des LAN als backbone ist ein höherer Datendurchsatz möglich (10 MBit <-> 9,6 kBit).

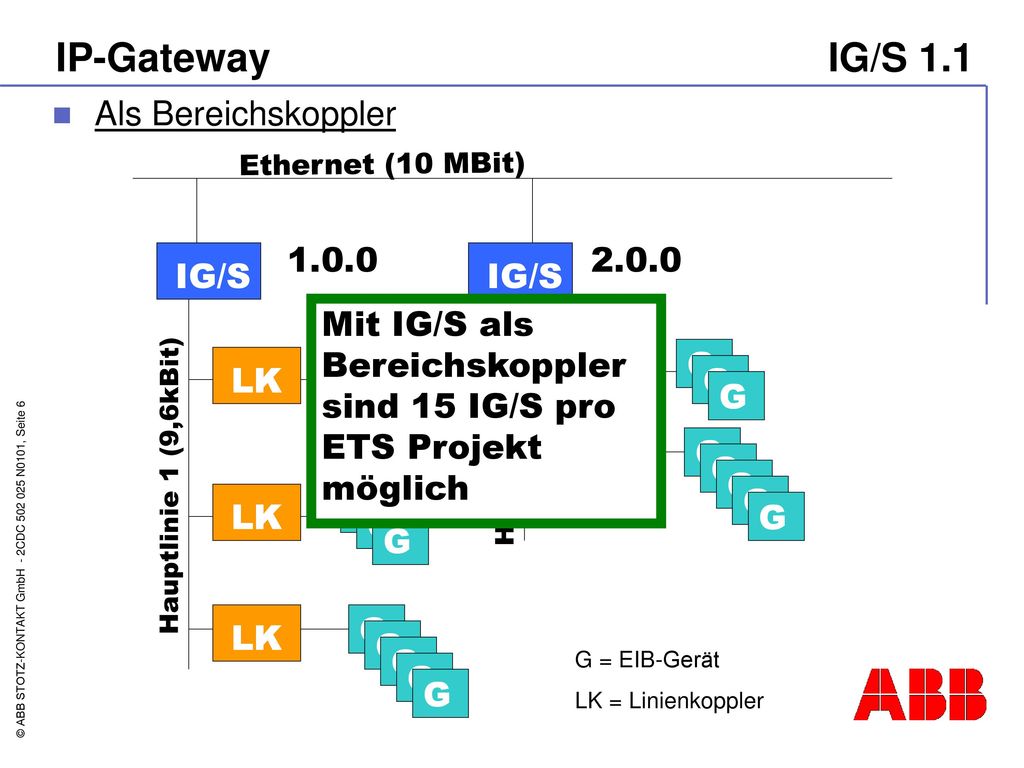

6 IP-Gateway IG/S 1.1 Als Bereichskoppler IG/S LK BK G 1.0.0 2.0.0
G = EIB-Gerät LK = Linienkoppler Hauptlinie 1 (9,6kBit) Hauptlinie 2 Ethernet (10 MBit) 1.0.0 2.0.0 Mit IG/S als Bereichskoppler sind 15 IG/S pro ETS Projekt möglich

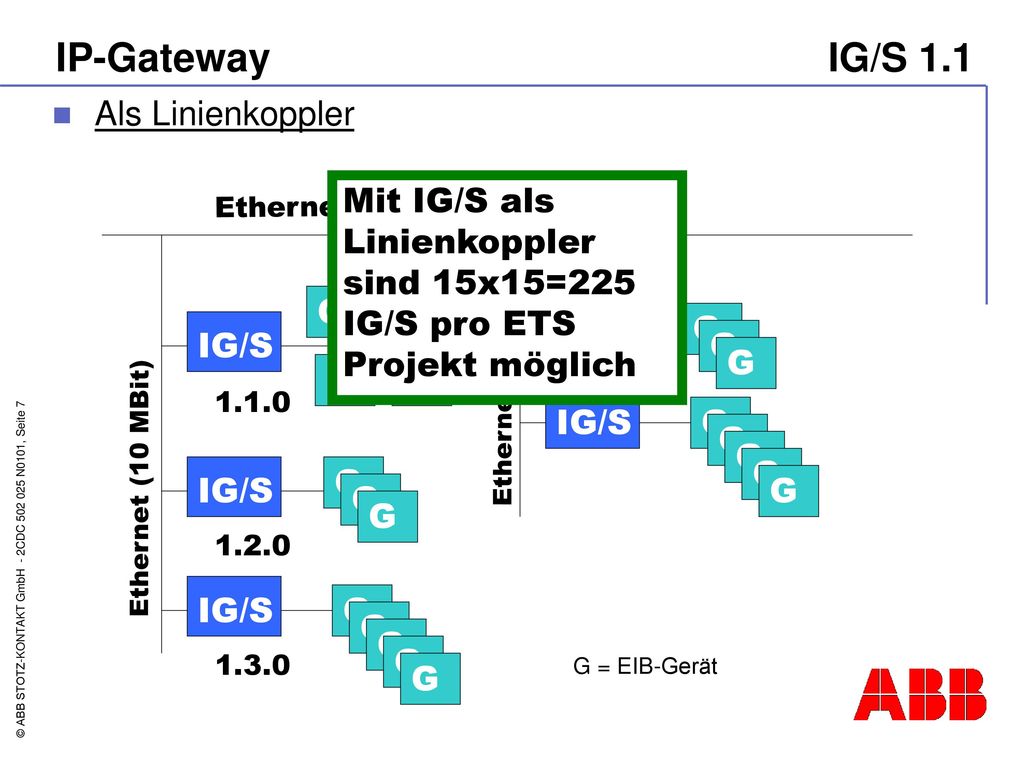

7 IP-Gateway IG/S 1.1 Als Linienkoppler BK G IG/S
Ethernet (10 MBit) IG/S 1.1.0 1.2.0 1.3.0 Mit IG/S als Linienkoppler sind 15x15=225 IG/S pro ETS Projekt möglich G = EIB-Gerät

8 IP-Gateway IG/S 1.1 Kombination Linien-/Bereichskoppler IG/S LK BK G
Hauptlinie 1 Ethernet 1.0.0 2.1.0 G = EIB-Gerät LK = Linienkoppler

9 IP-Gateway IG/S 1.1 Im Netzwerk Router Hub/Switch Visualisierung
Ethernet EIB Linie 1 EIB Linie 2 EIB Linie 3 EIB Linie n   

10 IP-Gateway IG/S 1.1 Router Gebäude B Gebäude A
Hub/Switch Hub/Switch LAN/WAN/VPN EIB Linie 1 EIB Linie 2 EIB Linie 3 EIB Linie 4 EIB Linie 5 EIB Linie 6 ACHTUNG ! Der ROUTER muss vom Administrator konfiguriert werden, dass er die Multicast-Telegramme der IG/S durchlässt !!

11 IP-Gateway IG/S 1.1 Weitere Vorteile
Einfachere Schnittstellen Visualisierungen und andere PC Applikationen können über LAN einfacher Daten vom EIB bekommen, ohne Schnittstellen direkt zum EIB (-> OPC). Offen für die Zukunft Da heute schon viele Geräte im Büro und Haushalt Ethernet Schnittstellen haben und IP Protokolle verstehen, wird der EIB offener für andere Geräte und Systeme.

12 IP-Gateway IG/S 1.1 Mit OPC Server
OPC-Server (1x pro Anlage) OPC-Client 1 (z.B. Visualisierung) Der OPC Server hört alle Daten, die von den IG/S gesendet werden mit und setzt diese in OPC Objekte um. Die OPC Clients senden und empfangen Daten nur vom OPC Server. Sie „kennen“ keine EIB Telegramme. Der OPC Server ist eine Software. Bei Bedarf kann er auf dem gleichen PC laufen, auf dem auch der client (Visualisierung) läuft. Hub/Switch OPC-Client 2 EIB Linie 1 EIB Linie 2 EIB Linie 100

13 IG/S 1.1 - OPC Server Software
OPC Server Software, die mit dem IG/S zusammenarbeitet, ist erhältlich von: NETxAUTOMATION ( Kontakt: Herr Furtak) ICONAG ( Kontakt: Herr Pick)
