1 Anhand der Fußgängernavigation
Positionsbestimmung ohne GPS – Dead Reckoning (DR) Anhand der Fußgängernavigation

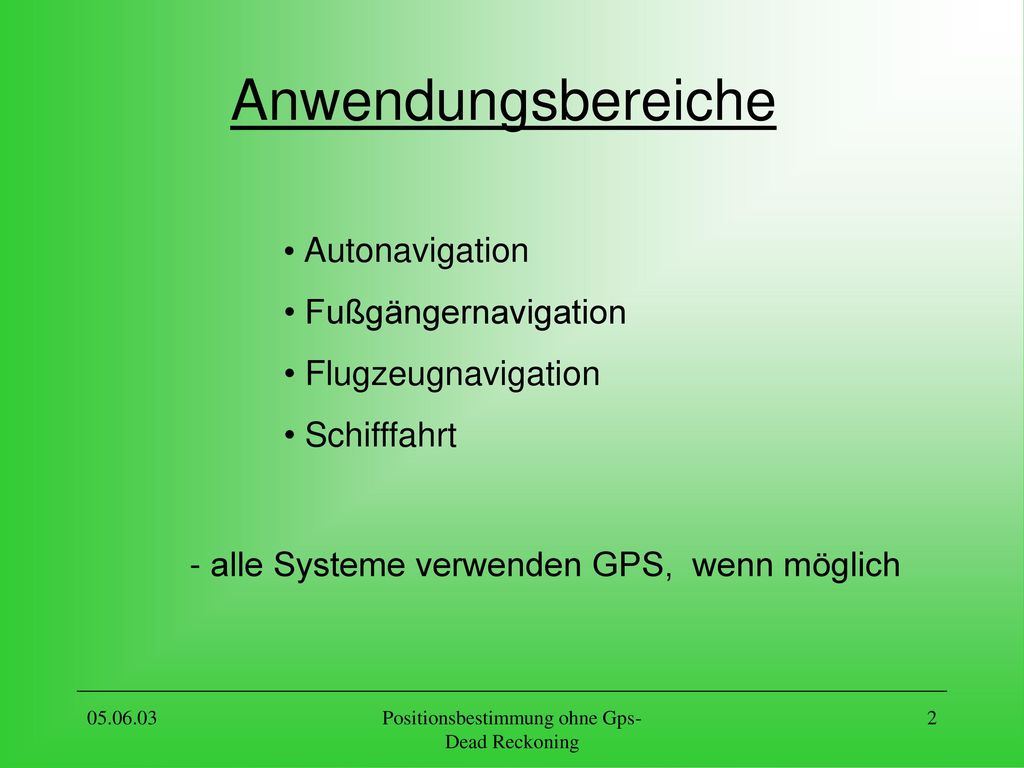

2 Positionsbestimmung ohne Gps- Dead Reckoning
Anwendungsbereiche Autonavigation Fußgängernavigation Flugzeugnavigation Schifffahrt alle Systeme verwenden GPS, wenn möglich Positionsbestimmung ohne Gps- Dead Reckoning

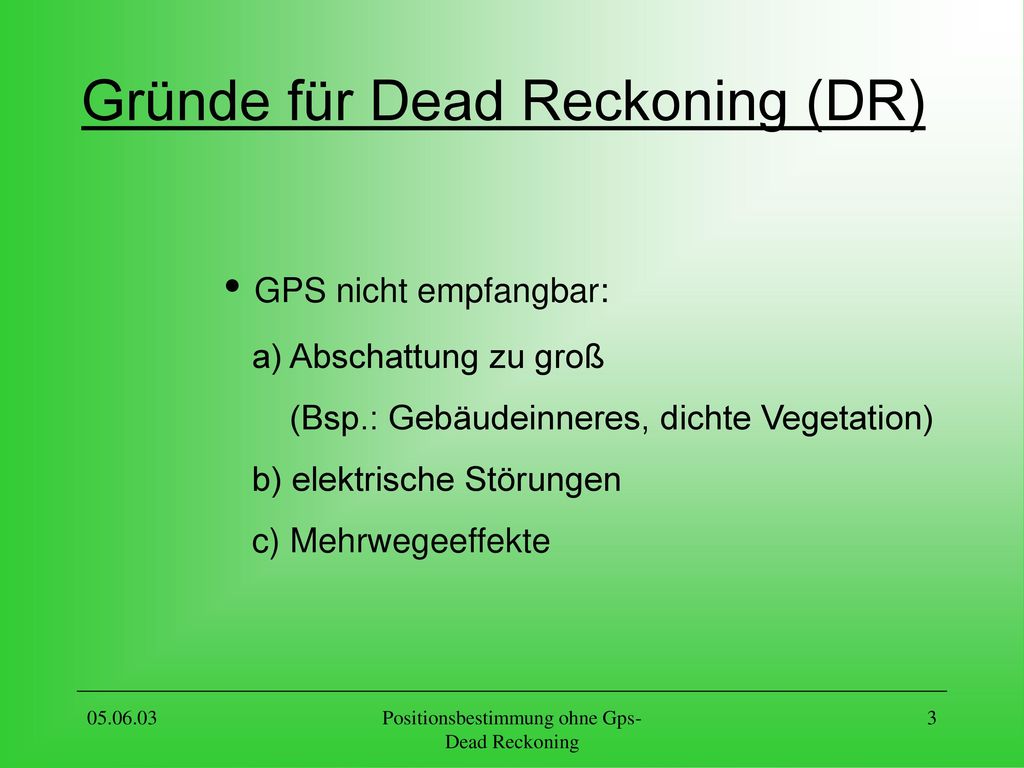

3 Gründe für Dead Reckoning (DR)
GPS nicht empfangbar: a) Abschattung zu groß (Bsp.: Gebäudeinneres, dichte Vegetation) b) elektrische Störungen c) Mehrwegeeffekte Positionsbestimmung ohne Gps- Dead Reckoning

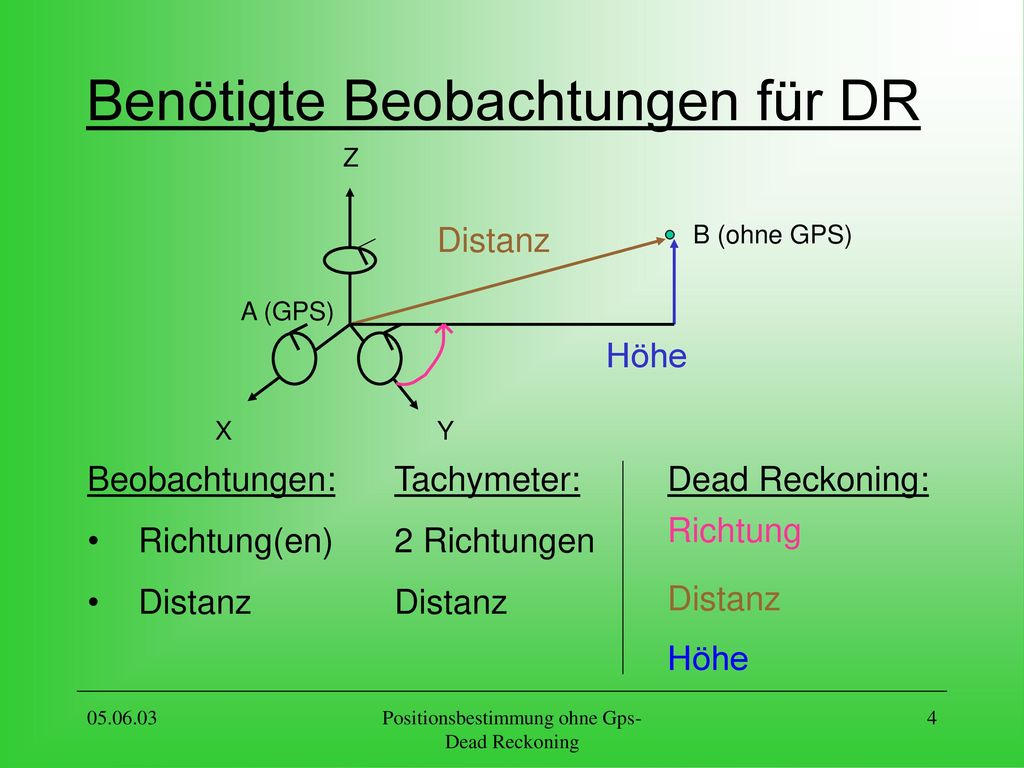

4 Benötigte Beobachtungen für DR
A (GPS) X Y Z Distanz B (ohne GPS) Höhe Richtung Beobachtungen: Richtung(en) Distanz Tachymeter: 2 Richtungen Distanz Dead Reckoning: Positionsbestimmung ohne Gps- Dead Reckoning

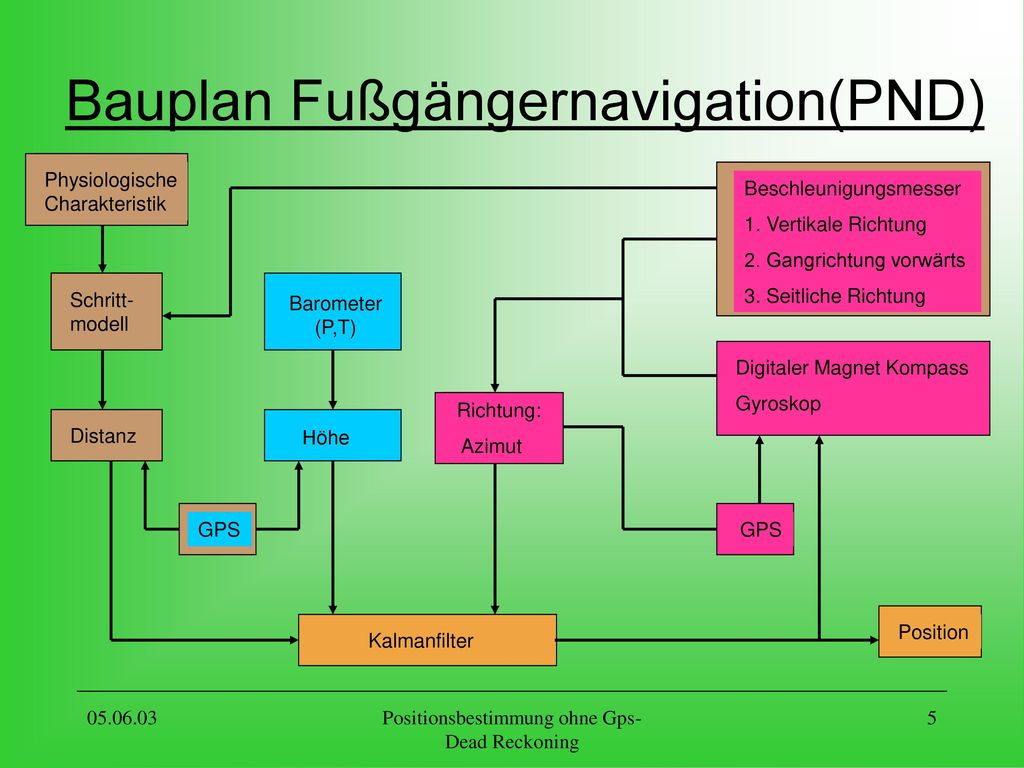

5 Bauplan Fußgängernavigation(PND)
Physiologische Charakteristik Physiologische Charakteristik Beschleunigungsmesser 1. Vertikale Richtung 2. Gangrichtung vorwärts 3. Seitliche Richtung Beschleunigungsmesser 1. Vertikale Richtung 2. Gangrichtung vorwärts 3. Seitliche Richtung Schritt-model Schritt-modell Barometer (P,T) Digitaler Magnet Kompass Gyroskop Richtung: Azimut Distanz Distanz Höhe GPS GPS Position Kalmanfilter Positionsbestimmung ohne Gps- Dead Reckoning

6 Bauplan Fußgängernavigation(PND)
Physiologische Charakteristik Schrittmodell Beschleunigungsmesser 1. Vertikale Richtung 2. Gangrichtung vorwärts 3. Seitliche Richtung GPS Distanz Positionsbestimmung ohne Gps- Dead Reckoning

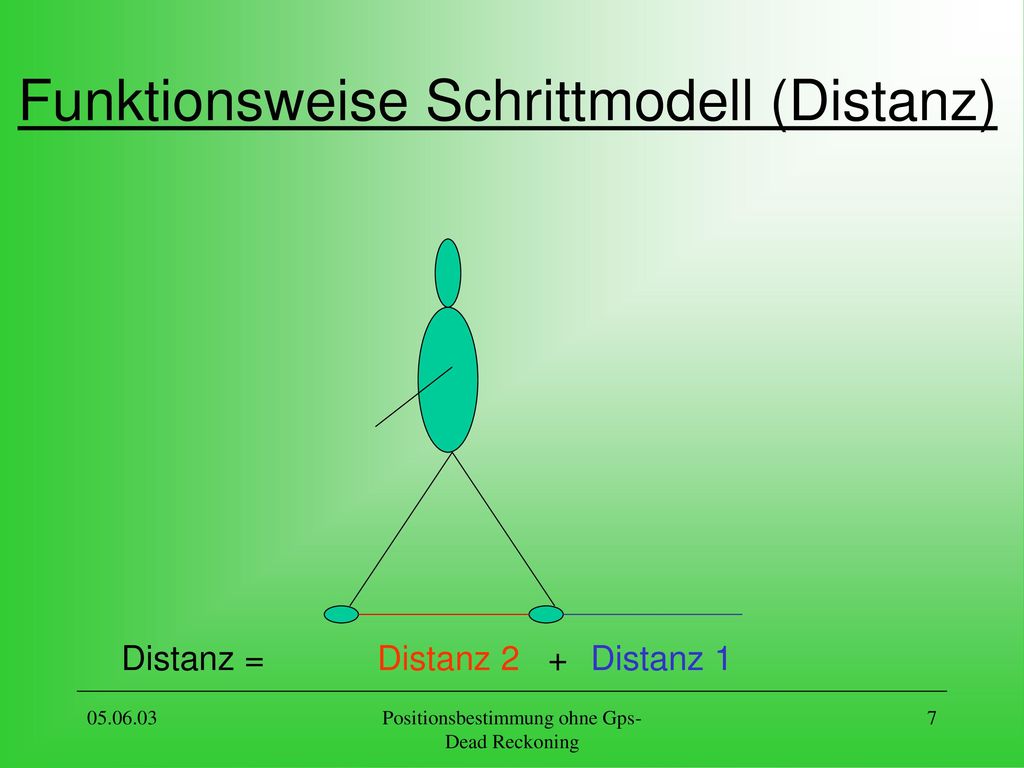

7 Funktionsweise Schrittmodell (Distanz)
+ Positionsbestimmung ohne Gps- Dead Reckoning

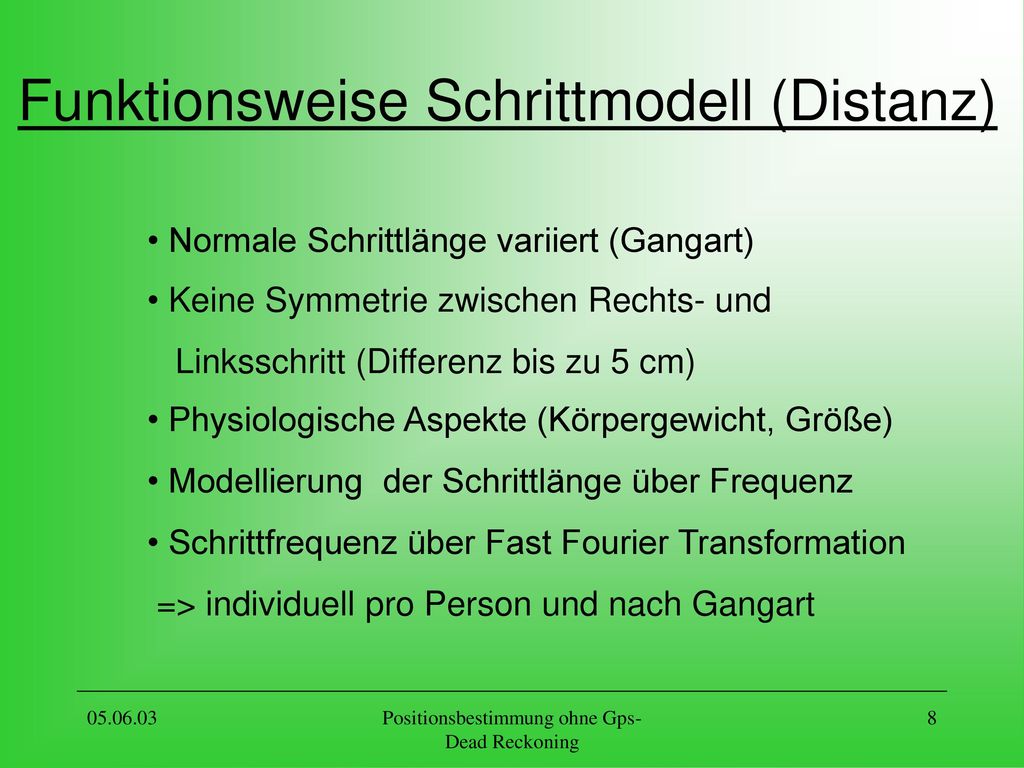

8 Funktionsweise Schrittmodell (Distanz)
Normale Schrittlänge variiert (Gangart) Keine Symmetrie zwischen Rechts- und Linksschritt (Differenz bis zu 5 cm) Physiologische Aspekte (Körpergewicht, Größe) Modellierung der Schrittlänge über Frequenz Schrittfrequenz über Fast Fourier Transformation => individuell pro Person und nach Gangart Positionsbestimmung ohne Gps- Dead Reckoning

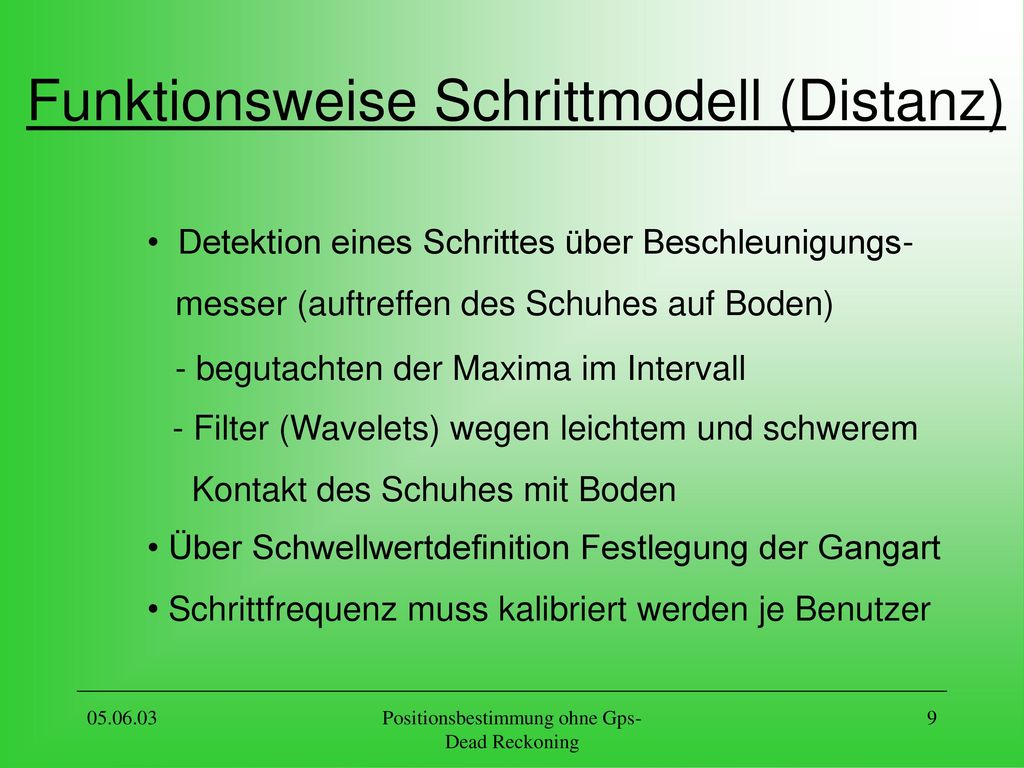

9 Funktionsweise Schrittmodell (Distanz)
Detektion eines Schrittes über Beschleunigungs- messer (auftreffen des Schuhes auf Boden) - begutachten der Maxima im Intervall - Filter (Wavelets) wegen leichtem und schwerem Kontakt des Schuhes mit Boden Über Schwellwertdefinition Festlegung der Gangart Schrittfrequenz muss kalibriert werden je Benutzer Positionsbestimmung ohne Gps- Dead Reckoning

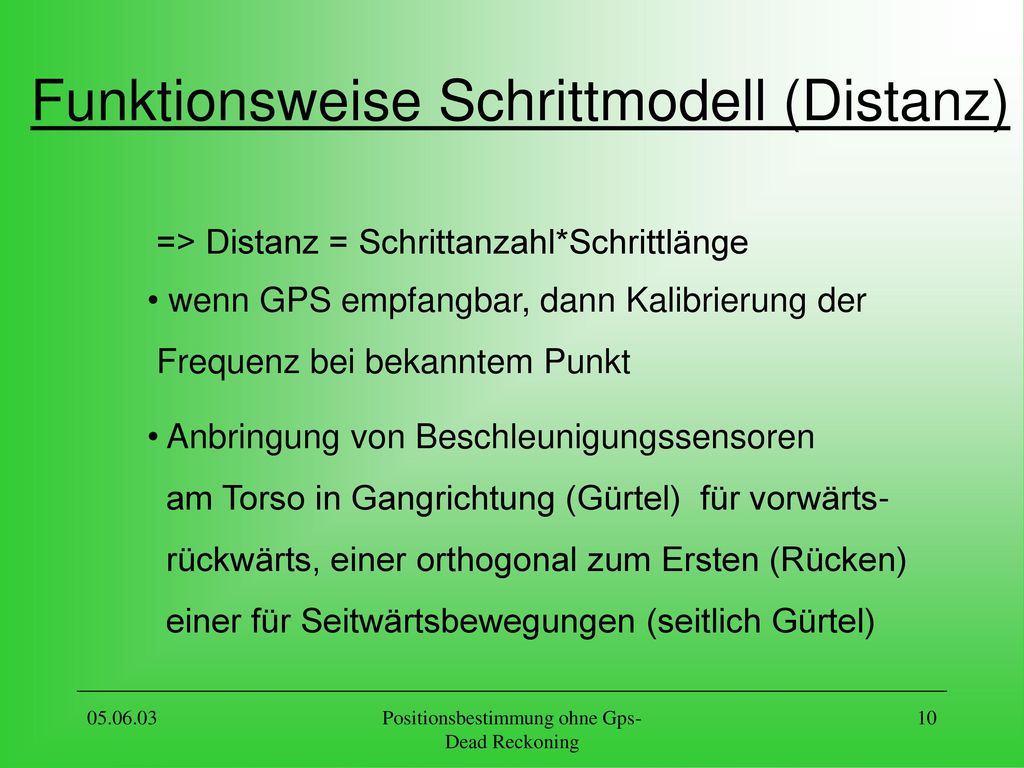

10 Funktionsweise Schrittmodell (Distanz)
=> Distanz = Schrittanzahl*Schrittlänge wenn GPS empfangbar, dann Kalibrierung der Frequenz bei bekanntem Punkt Anbringung von Beschleunigungssensoren am Torso in Gangrichtung (Gürtel) für vorwärts- rückwärts, einer orthogonal zum Ersten (Rücken) einer für Seitwärtsbewegungen (seitlich Gürtel) Positionsbestimmung ohne Gps- Dead Reckoning

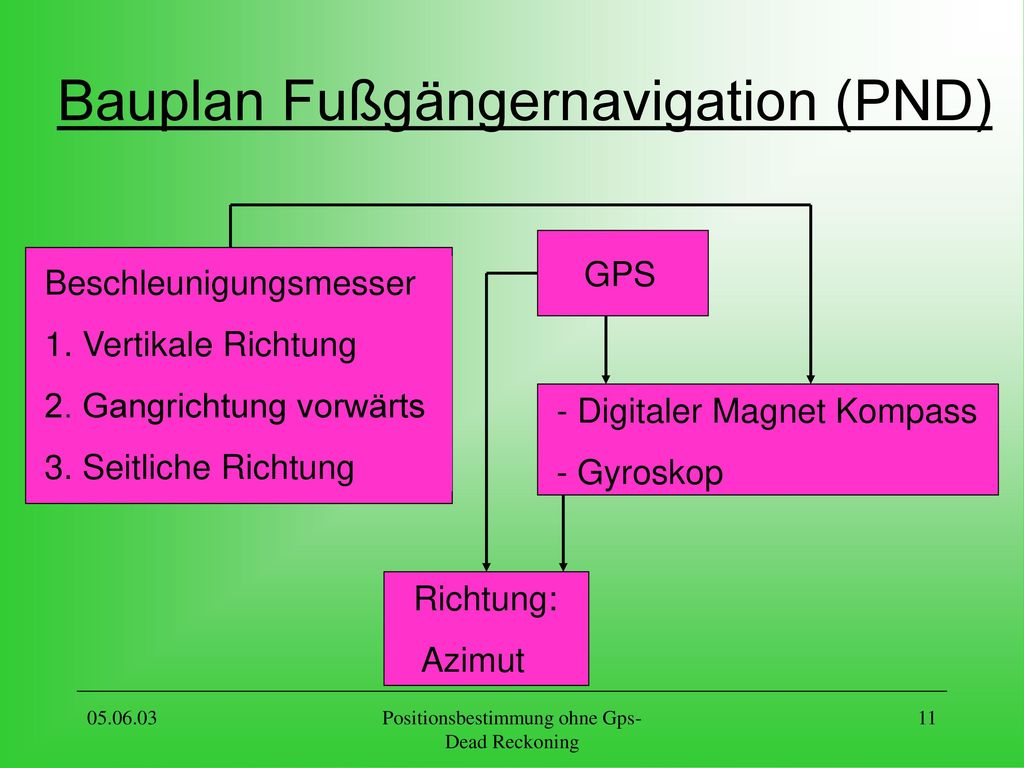

11 Bauplan Fußgängernavigation (PND)
Beschleunigungsmesser 1. Vertikale Richtung 2. Gangrichtung vorwärts 3. Seitliche Richtung GPS - Digitaler Magnet Kompass - Gyroskop Richtung: Azimut Positionsbestimmung ohne Gps- Dead Reckoning

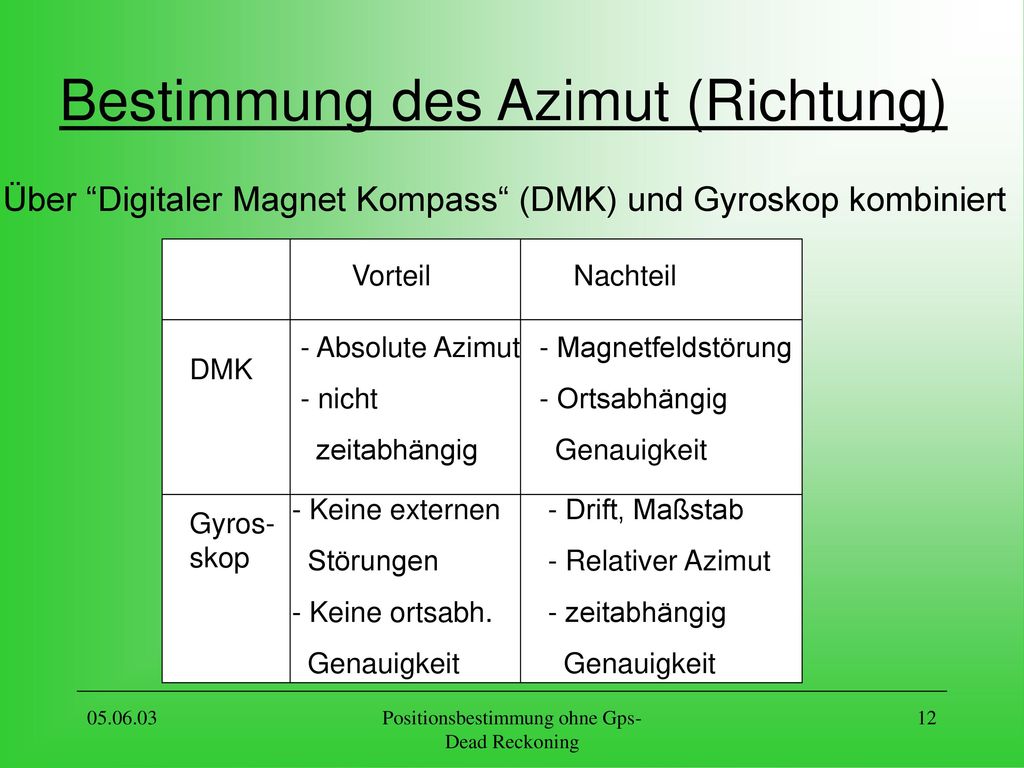

12 Bestimmung des Azimut (Richtung)
Über “Digitaler Magnet Kompass“ (DMK) und Gyroskop kombiniert Vorteil Nachteil DMK Gyros-skop - Absolute Azimut nicht zeitabhängig Magnetfeldstörung - Ortsabhängig Genauigkeit Keine externen Störungen Keine ortsabh. Genauigkeit Drift, Maßstab Relativer Azimut zeitabhängig Genauigkeit Positionsbestimmung ohne Gps- Dead Reckoning

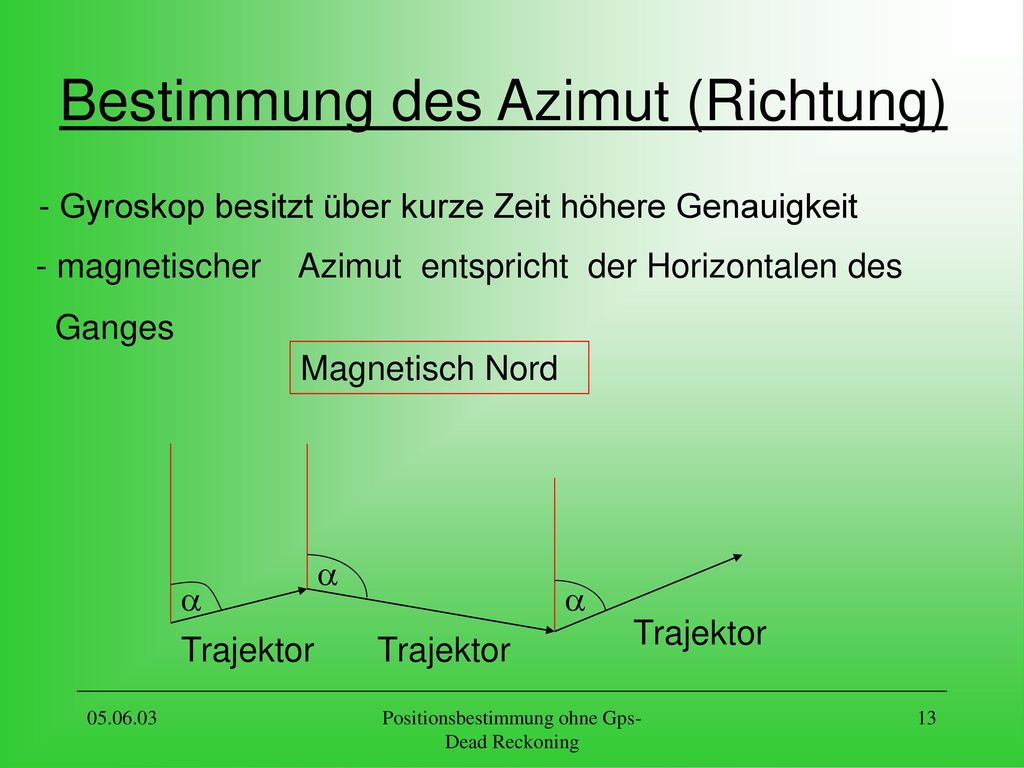

13 Bestimmung des Azimut (Richtung)
- Gyroskop besitzt über kurze Zeit höhere Genauigkeit - magnetischer Azimut entspricht der Horizontalen des Ganges Magnetisch Nord a Trajektor Positionsbestimmung ohne Gps- Dead Reckoning

14 Bestimmung des Azimut(Richtung)
Magnetfeldstörungen Arten: Harte: permanent Magnet, elektr. Leitungen Weiche: Magnetisches Material abhängig von der Stärke des Erdmagnetfeldes Anbringung des Gerätes (Torso vorn) =>Bewegung: links AZ-90°; rechts AZ+90°;rückw. AZ+180° - Berücksichtigung Deklination (Problem Gehrichtung nach N) - Filtersystem Positionsbestimmung ohne Gps- Dead Reckoning

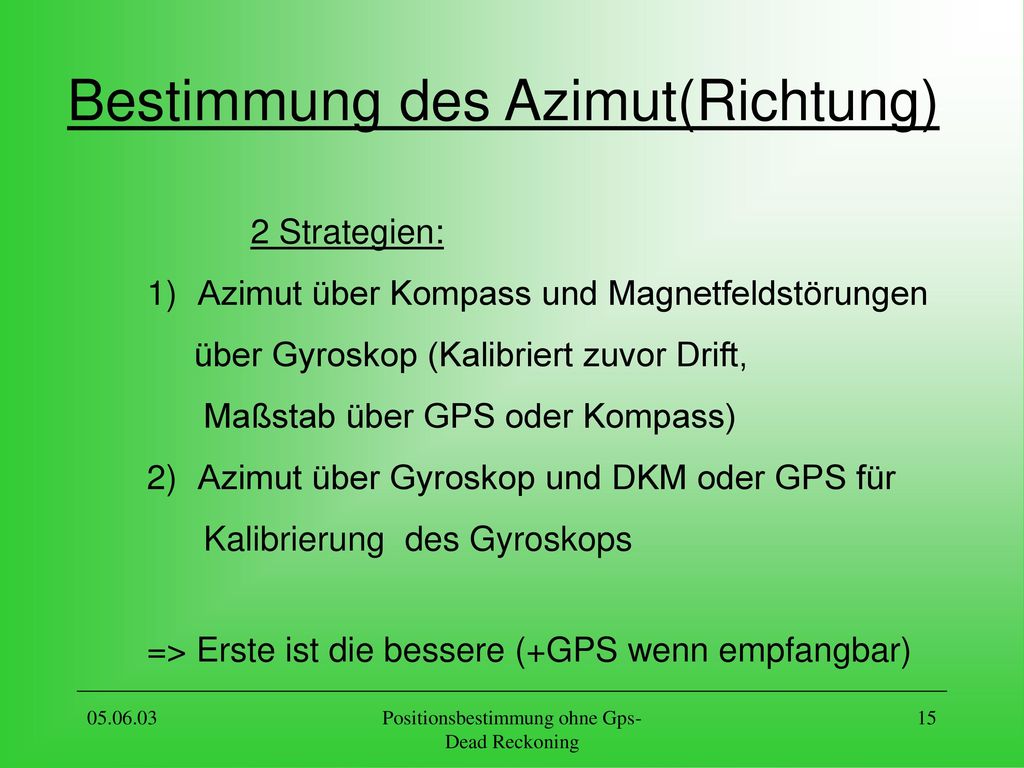

15 Bestimmung des Azimut(Richtung)
2 Strategien: Azimut über Kompass und Magnetfeldstörungen über Gyroskop (Kalibriert zuvor Drift, Maßstab über GPS oder Kompass) Azimut über Gyroskop und DKM oder GPS für Kalibrierung des Gyroskops => Erste ist die bessere (+GPS wenn empfangbar) Positionsbestimmung ohne Gps- Dead Reckoning

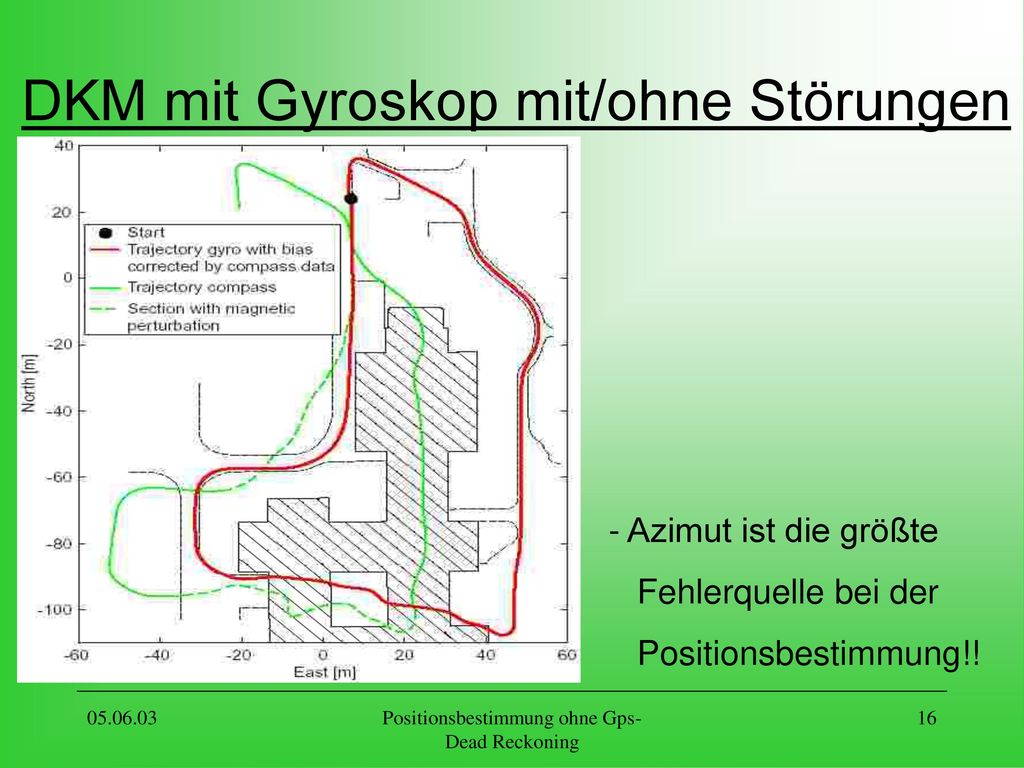

16 DKM mit Gyroskop mit/ohne Störungen
- Azimut ist die größte Fehlerquelle bei der Positionsbestimmung!! Positionsbestimmung ohne Gps- Dead Reckoning

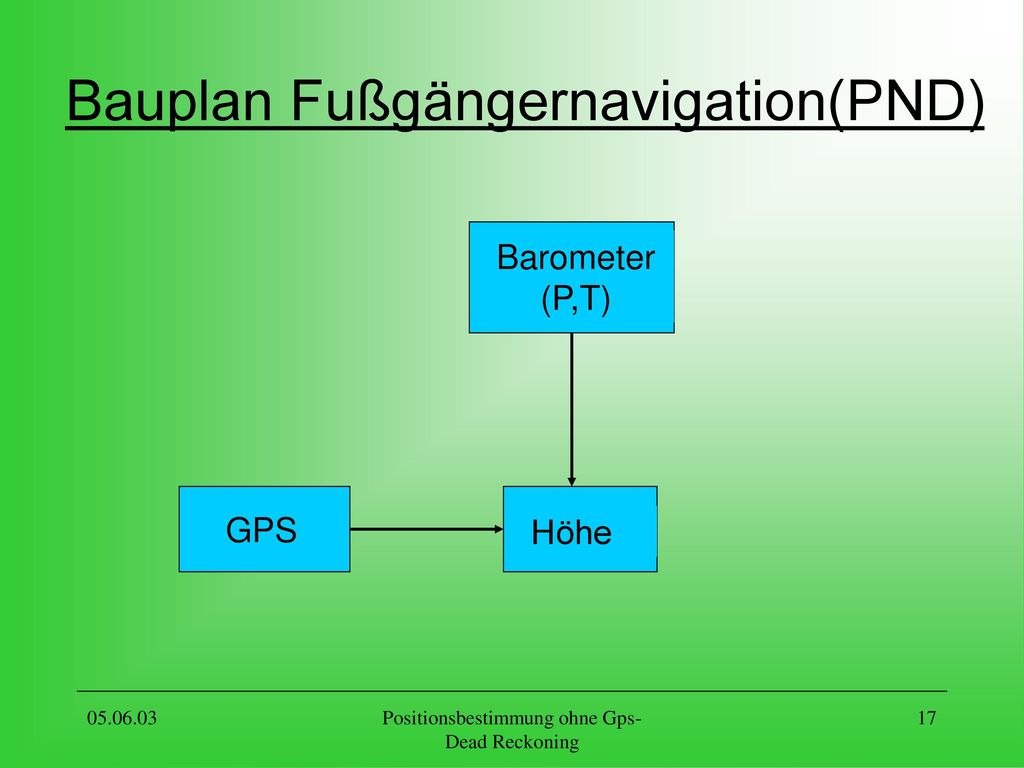

17 Bauplan Fußgängernavigation(PND)
Barometer (P,T) Höhe GPS Positionsbestimmung ohne Gps- Dead Reckoning

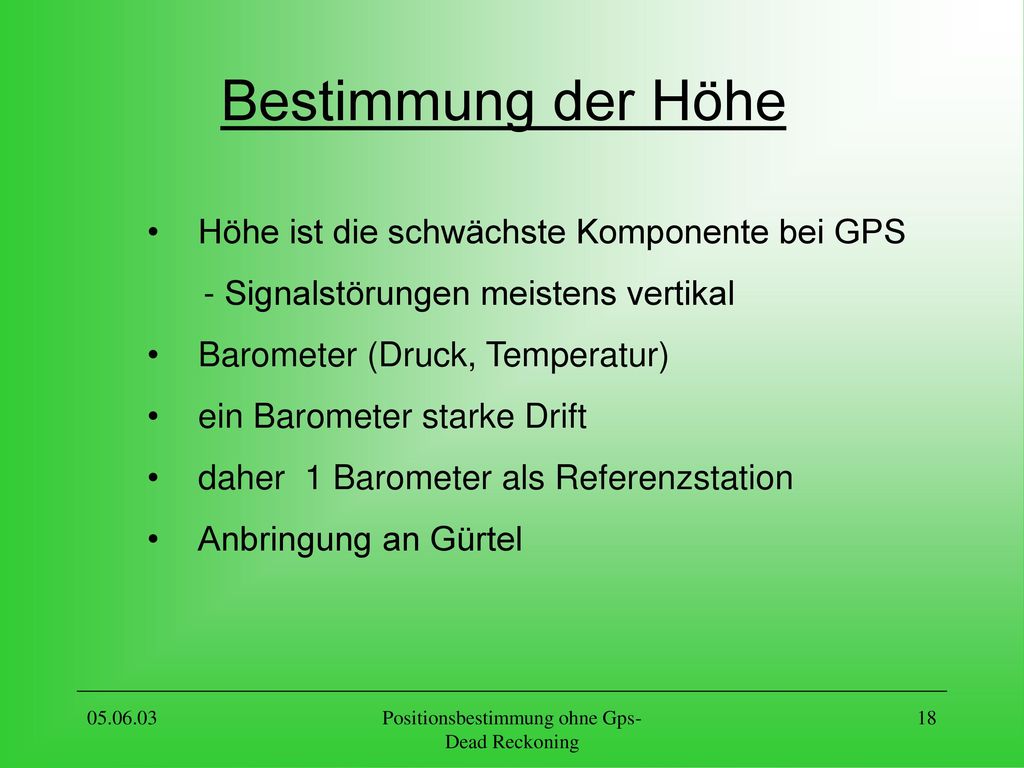

18 Positionsbestimmung ohne Gps- Dead Reckoning
Bestimmung der Höhe Höhe ist die schwächste Komponente bei GPS - Signalstörungen meistens vertikal Barometer (Druck, Temperatur) ein Barometer starke Drift daher 1 Barometer als Referenzstation Anbringung an Gürtel Positionsbestimmung ohne Gps- Dead Reckoning

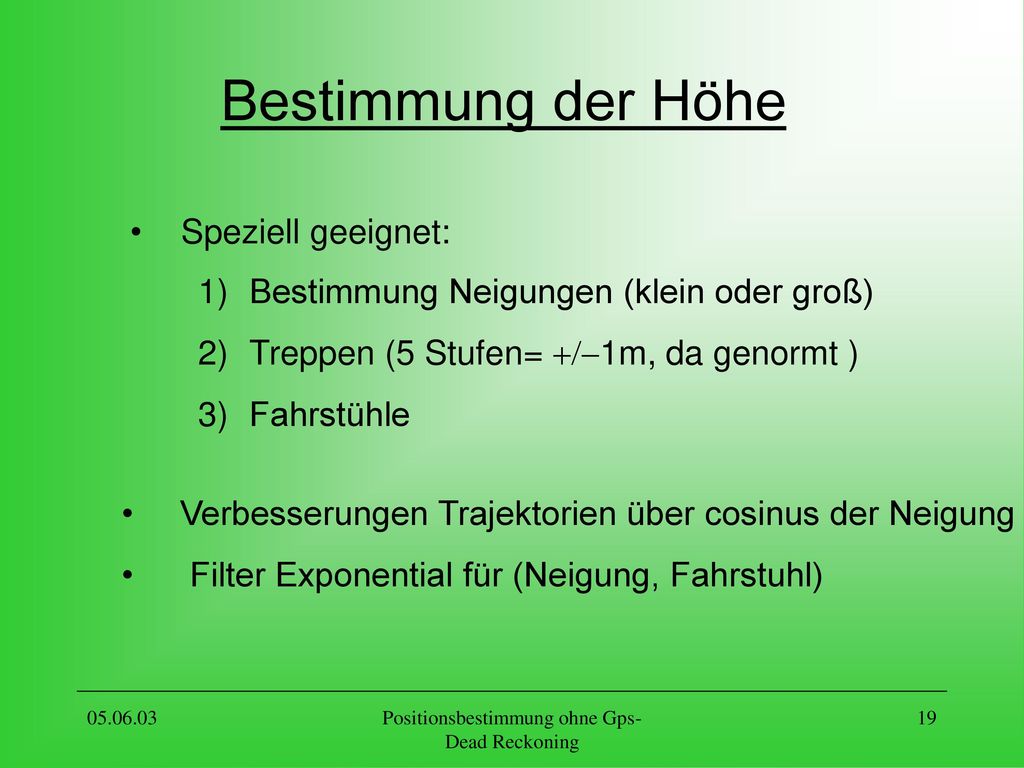

19 Positionsbestimmung ohne Gps- Dead Reckoning
Bestimmung der Höhe Speziell geeignet: Bestimmung Neigungen (klein oder groß) Treppen (5 Stufen= +/-1m, da genormt ) Fahrstühle Verbesserungen Trajektorien über cosinus der Neigung Filter Exponential für (Neigung, Fahrstuhl) Positionsbestimmung ohne Gps- Dead Reckoning

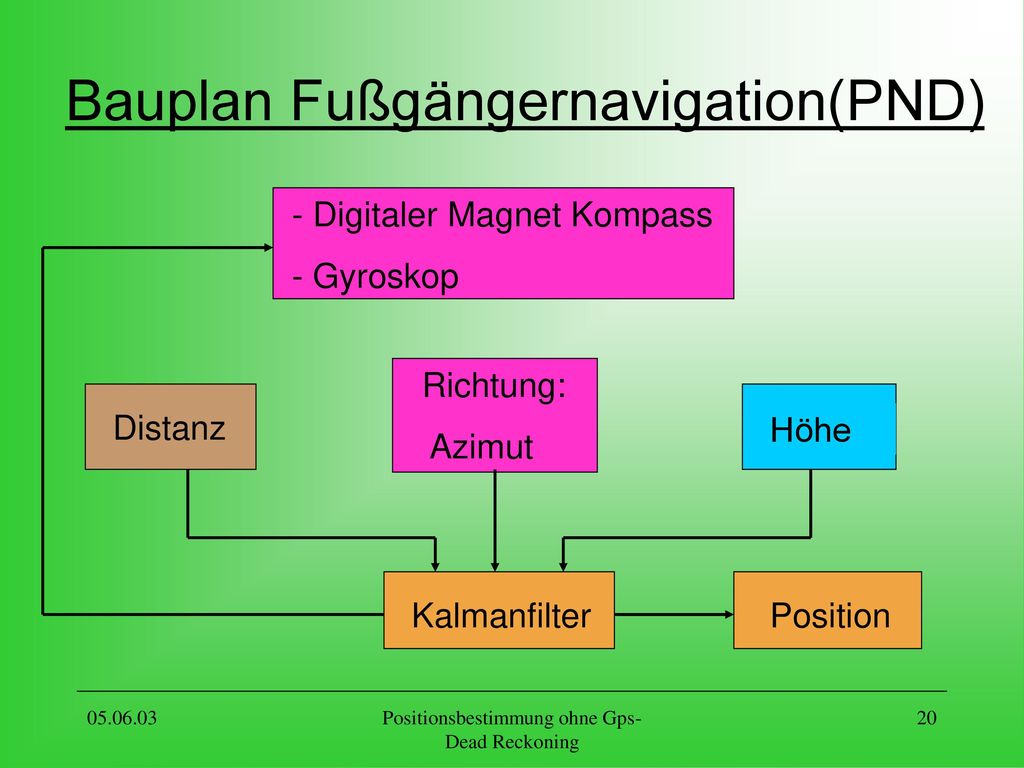

20 Bauplan Fußgängernavigation(PND)
- Digitaler Magnet Kompass - Gyroskop Höhe Richtung: Azimut Distanz Kalmanfilter Position Positionsbestimmung ohne Gps- Dead Reckoning

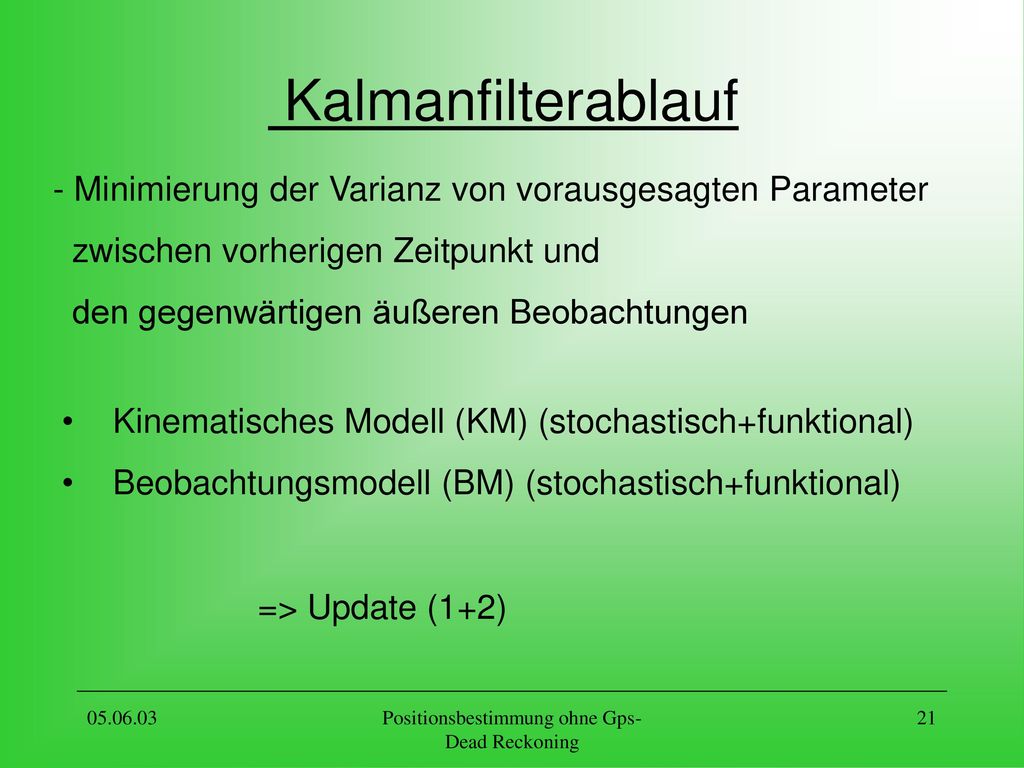

21 Positionsbestimmung ohne Gps- Dead Reckoning
Kalmanfilterablauf Minimierung der Varianz von vorausgesagten Parameter zwischen vorherigen Zeitpunkt und den gegenwärtigen äußeren Beobachtungen Kinematisches Modell (KM) (stochastisch+funktional) Beobachtungsmodell (BM) (stochastisch+funktional) => Update (1+2) Positionsbestimmung ohne Gps- Dead Reckoning

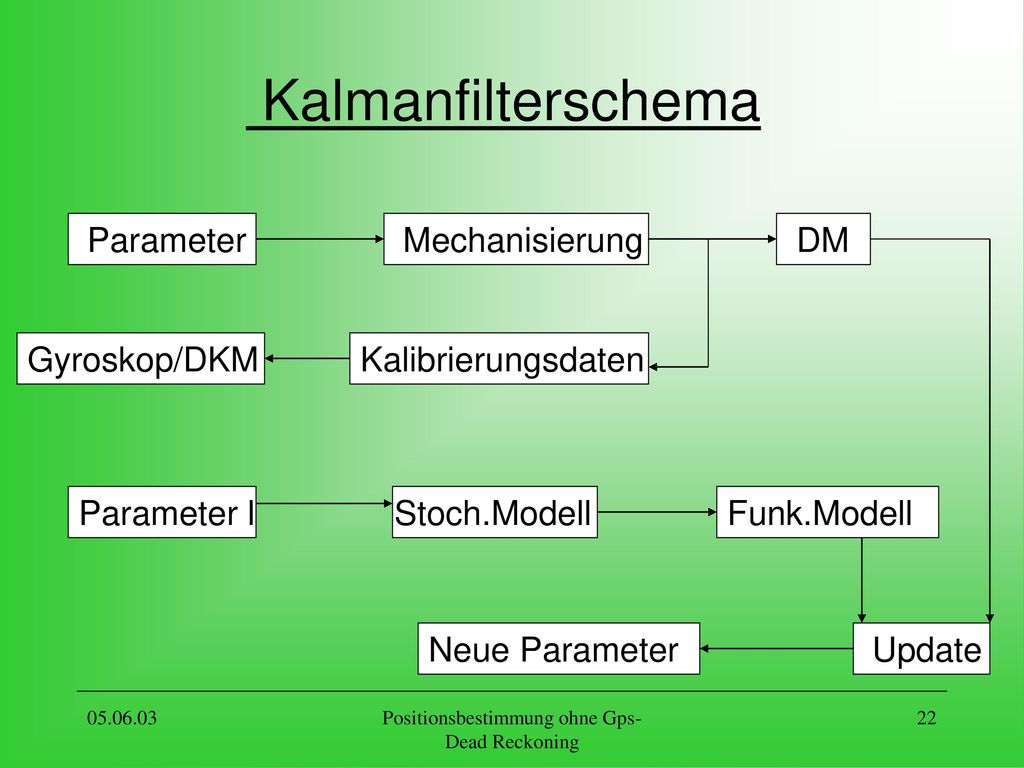

22 Positionsbestimmung ohne Gps- Dead Reckoning
Kalmanfilterschema Parameter Mechanisierung DM Gyroskop/DKM Kalibrierungsdaten Parameter l Stoch.Modell Funk.Modell Neue Parameter Update Positionsbestimmung ohne Gps- Dead Reckoning

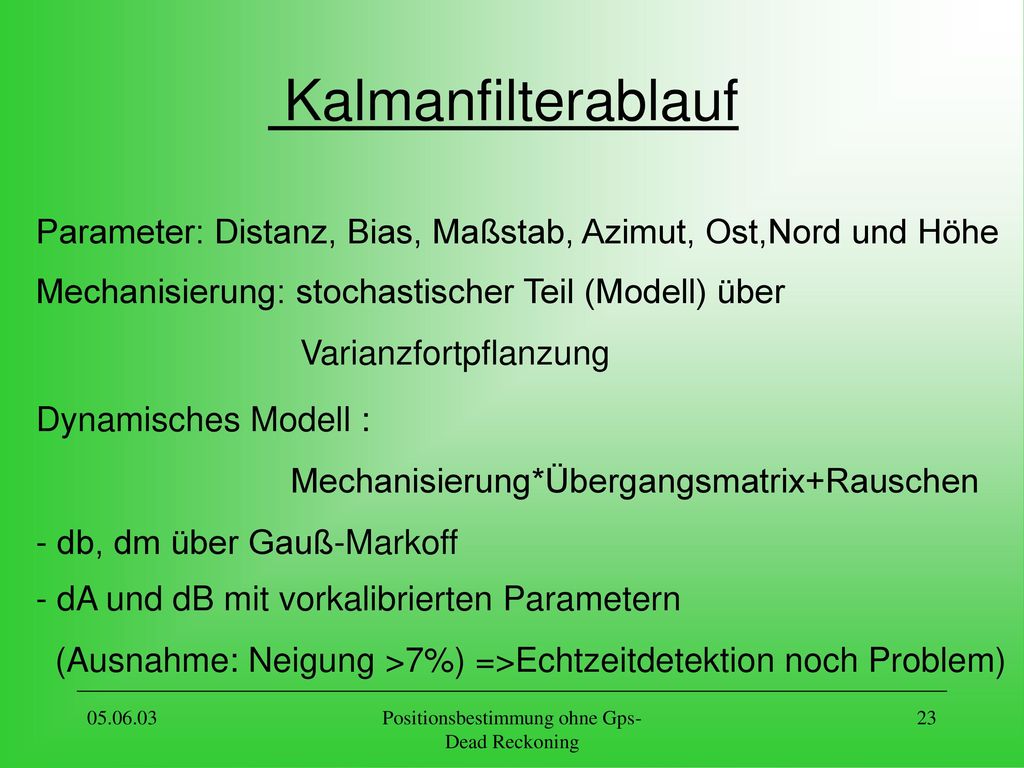

23 Positionsbestimmung ohne Gps- Dead Reckoning
Kalmanfilterablauf Parameter: Distanz, Bias, Maßstab, Azimut, Ost,Nord und Höhe Mechanisierung: stochastischer Teil (Modell) über Varianzfortpflanzung Dynamisches Modell : Mechanisierung*Übergangsmatrix+Rauschen db, dm über Gauß-Markoff dA und dB mit vorkalibrierten Parametern (Ausnahme: Neigung >7%) =>Echtzeitdetektion noch Problem) Positionsbestimmung ohne Gps- Dead Reckoning

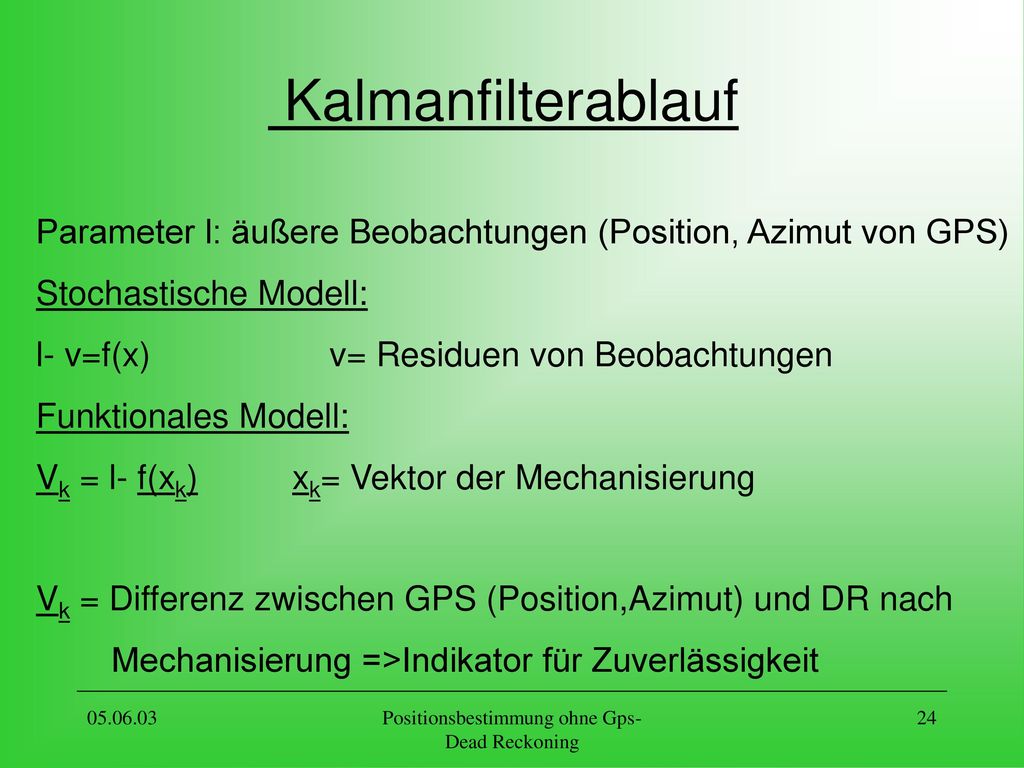

24 Positionsbestimmung ohne Gps- Dead Reckoning
Kalmanfilterablauf Parameter l: äußere Beobachtungen (Position, Azimut von GPS) Stochastische Modell: l- v=f(x) v= Residuen von Beobachtungen Funktionales Modell: Vk = l- f(xk) xk= Vektor der Mechanisierung Vk = Differenz zwischen GPS (Position,Azimut) und DR nach Mechanisierung =>Indikator für Zuverlässigkeit Positionsbestimmung ohne Gps- Dead Reckoning

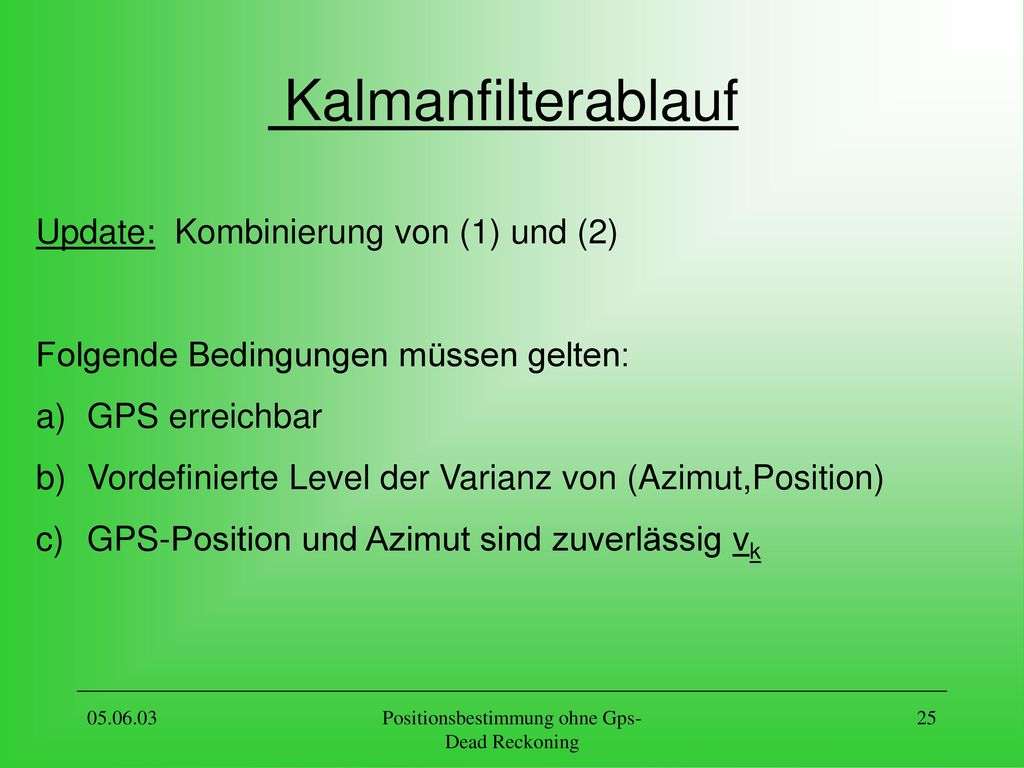

25 Positionsbestimmung ohne Gps- Dead Reckoning
Kalmanfilterablauf Update: Kombinierung von (1) und (2) Folgende Bedingungen müssen gelten: GPS erreichbar Vordefinierte Level der Varianz von (Azimut,Position) GPS-Position und Azimut sind zuverlässig vk Positionsbestimmung ohne Gps- Dead Reckoning

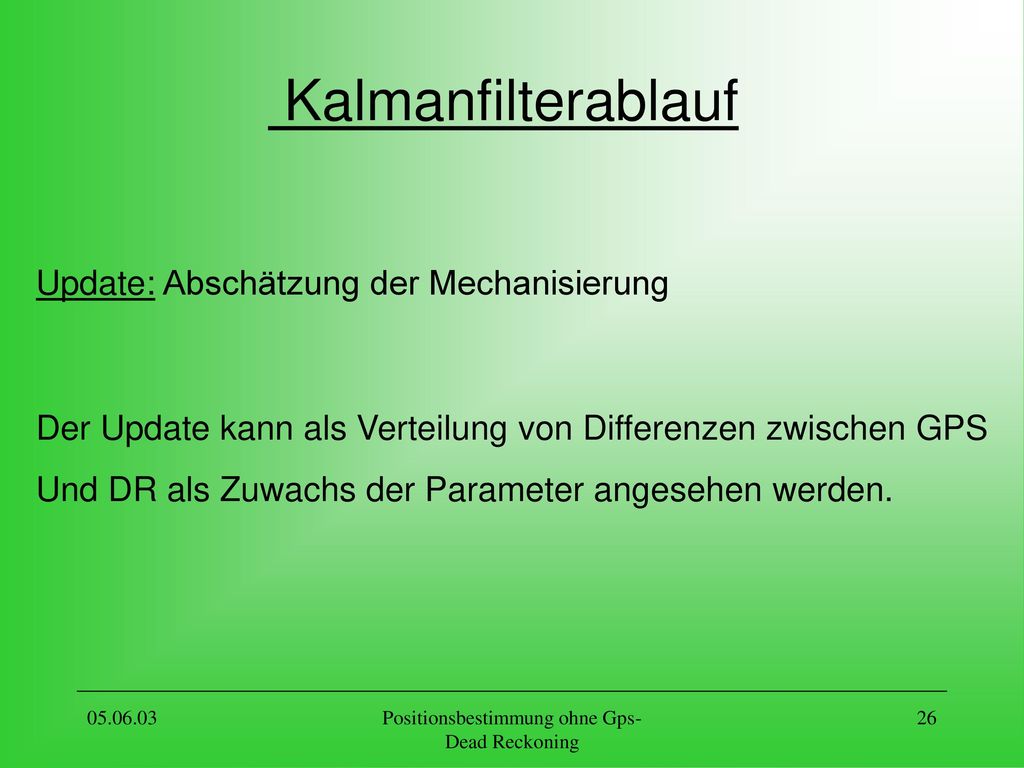

26 Positionsbestimmung ohne Gps- Dead Reckoning
Kalmanfilterablauf Update: Abschätzung der Mechanisierung Der Update kann als Verteilung von Differenzen zwischen GPS Und DR als Zuwachs der Parameter angesehen werden. Positionsbestimmung ohne Gps- Dead Reckoning

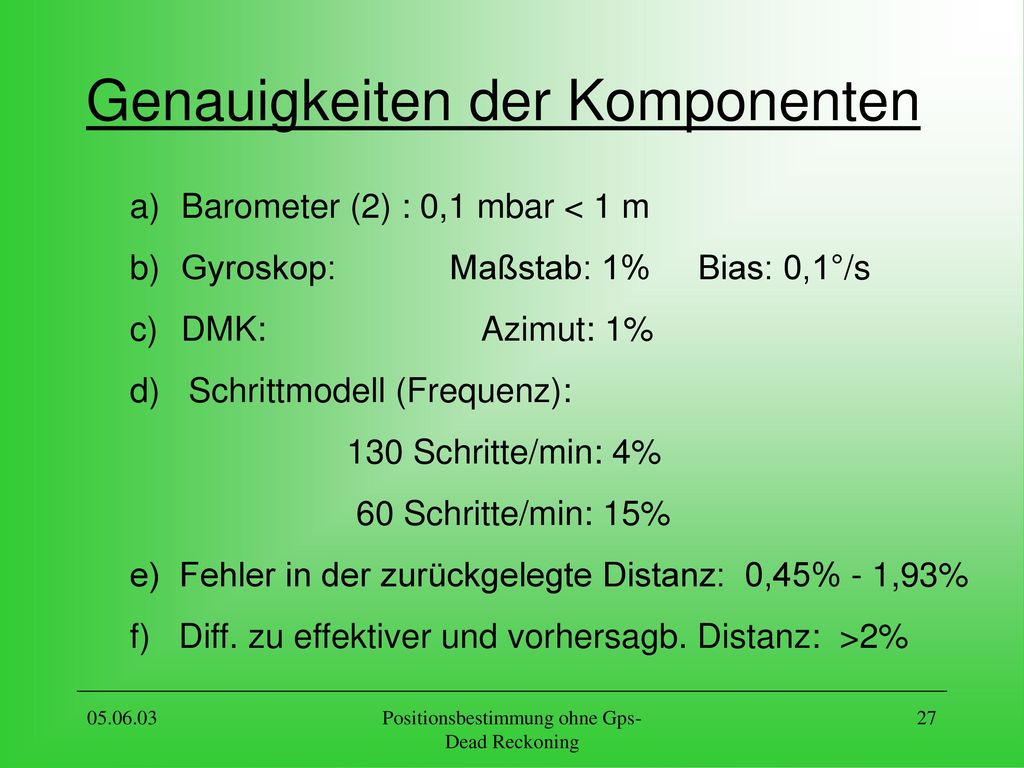

27 Genauigkeiten der Komponenten
Barometer (2) : 0,1 mbar < 1 m Gyroskop: Maßstab: 1% Bias: 0,1°/s DMK: Azimut: 1% d) Schrittmodell (Frequenz): 130 Schritte/min: 4% 60 Schritte/min: 15% e) Fehler in der zurückgelegte Distanz: 0,45% - 1,93% f) Diff. zu effektiver und vorhersagb. Distanz: >2% Positionsbestimmung ohne Gps- Dead Reckoning

28 Positionsbestimmung ohne Gps- Dead Reckoning
Beispiel: 4 Satelliten initiale Orientierung über 1.Update (Kalibrierung Bias) Positionsbestimmung ohne Gps- Dead Reckoning

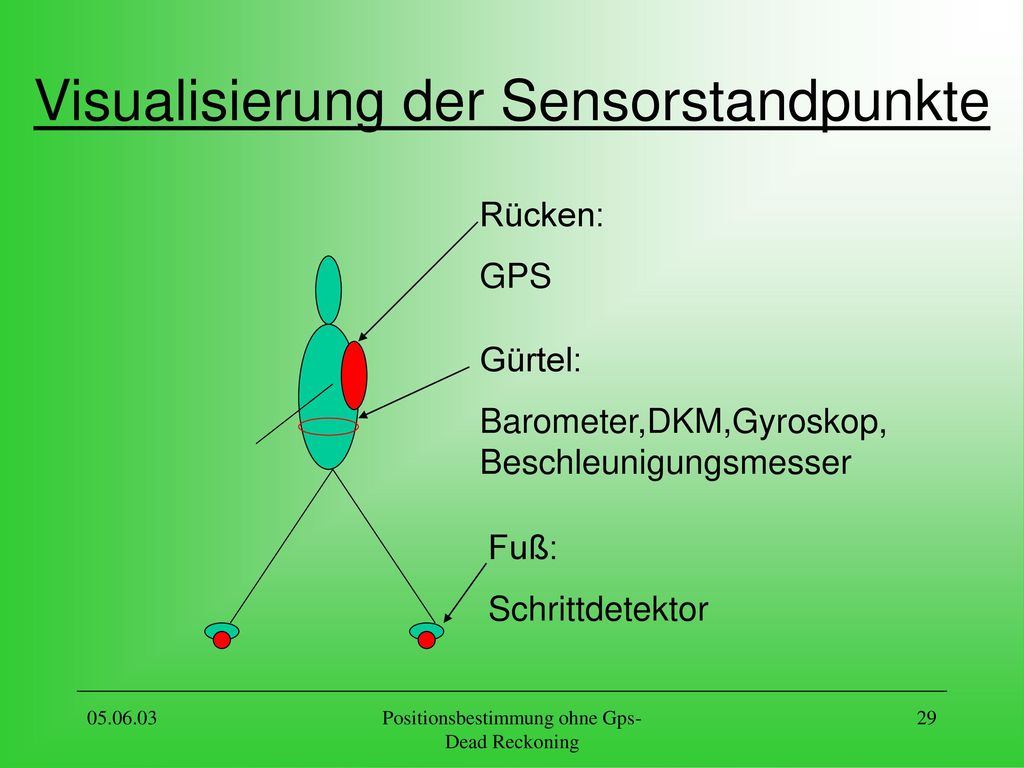

29 Visualisierung der Sensorstandpunkte
Rücken: GPS Gürtel: Barometer,DKM,Gyroskop,Beschleunigungsmesser Fuß: Schrittdetektor Positionsbestimmung ohne Gps- Dead Reckoning

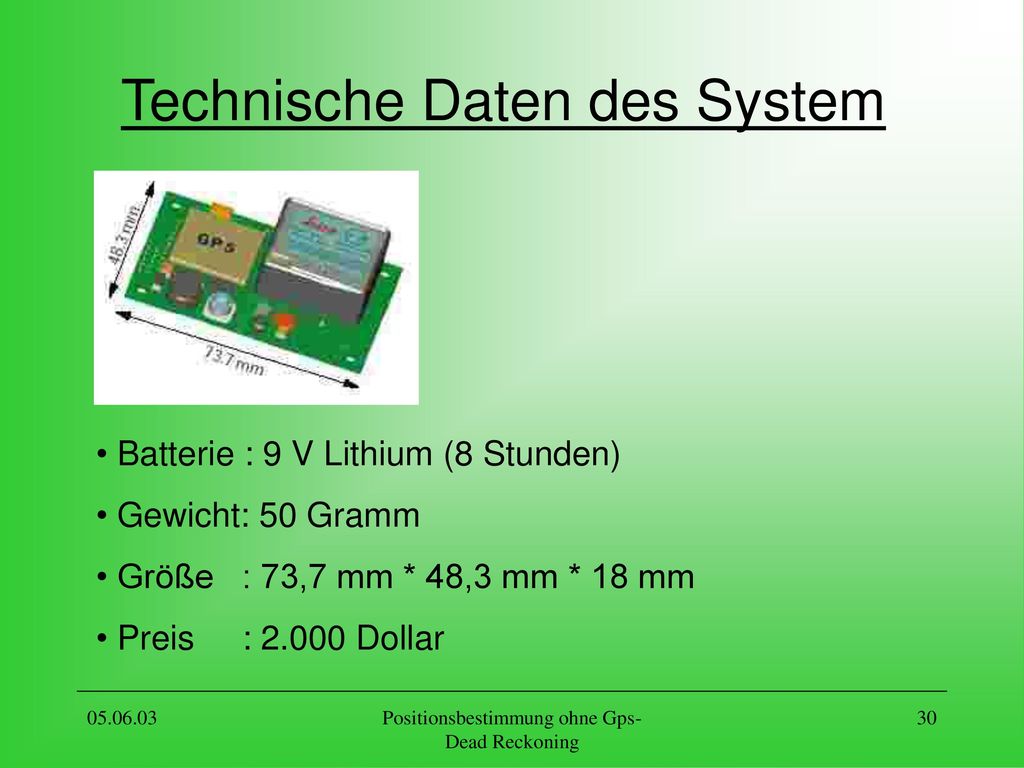

30 Technische Daten des System
Batterie : 9 V Lithium (8 Stunden) Gewicht: 50 Gramm Größe : 73,7 mm * 48,3 mm * 18 mm Preis : Dollar Positionsbestimmung ohne Gps- Dead Reckoning

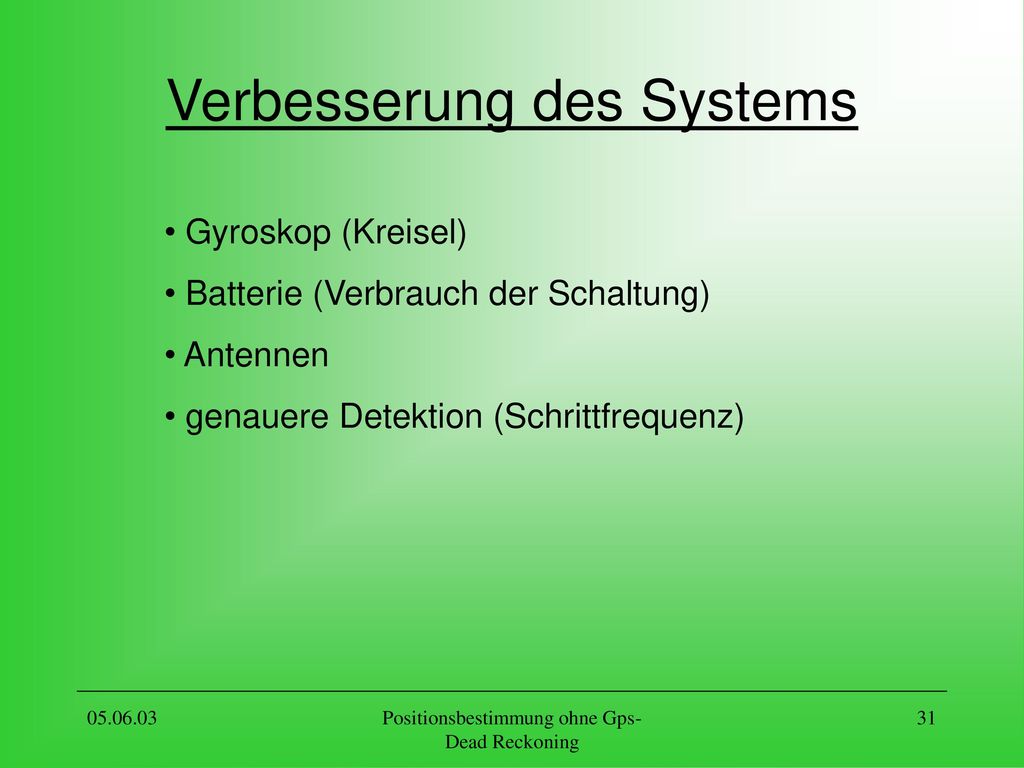

31 Verbesserung des Systems
Gyroskop (Kreisel) Batterie (Verbrauch der Schaltung) Antennen genauere Detektion (Schrittfrequenz) Positionsbestimmung ohne Gps- Dead Reckoning

32 Positionsbestimmung ohne Gps- Dead Reckoning
Vielen Dank für Ihre Aufmerksamkeit. Positionsbestimmung ohne Gps- Dead Reckoning
