3.) Koordinatensystem 1. 2. 3. für kleinräumige Welches
Neteler (2004) für kleinräumige Bereiche in Nähe des Berührkreises: Transversale Zylinder- projektion Welches Koordinaten- system?
2
Raumbezug → Erdgestalt:
· Geoidmodell Geoid: nach Carl Friedrich Gauss ( ): hypothetische Fläche gleichen Schwerepotentials auf Meeresniveau bei ruhendem Ozean = Äquipotentialfläche: Gravitation + Zentrifugalkraft auf Meeresniveau erweitert auf Kontinentalflächen
3
Raumbezug → Ellipsoidauswahl:
Übertragung der Punkte von Geoidoberfläche auf Ellipsoid Bsp. WGS84- Ellipsoid Geoid Bsp. Bessel- Ellipsoid
4
Raumbezug → Ellipsoidauswahl:
Übertragung der Punkte von Geoidoberfläche auf Ellipsoid
5
Raumbezug → Ellipsoidauswahl:

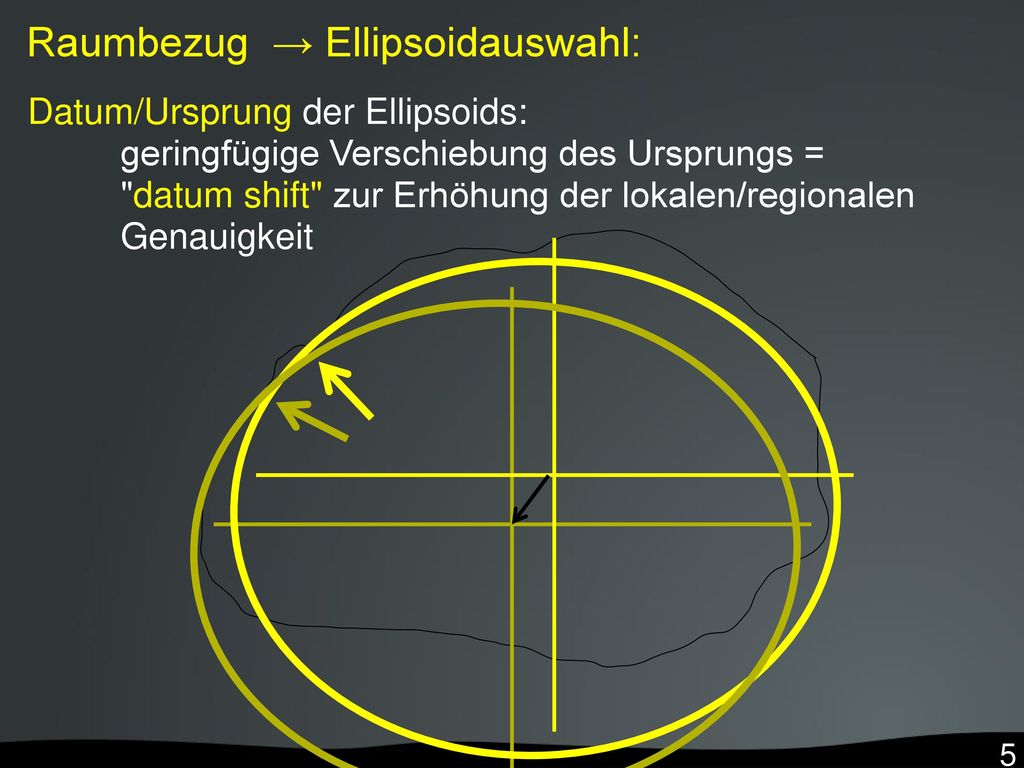

Datum/Ursprung der Ellipsoids: geringfügige Verschiebung des Ursprungs = "datum shift" zur Erhöhung der lokalen/regionalen Genauigkeit
6
Berührfläche (Zylindermatel) Schnittfläche (Zylindermatel)
Stadt Wuppertal 2013
7
3.) Koordinatensystem b) Gauss-Krüger Koordinatensystem
Transversale Mercatorprojektion (basiert auf transversaler Zylinderprojektion) Berührkreis = jew. Hauptmeridian alle 3° Länge ein Haupt-/Bezugsmeridian Zonen mit 3°Länge Ausdehnung Z0 → 0°E, Z1 → 3°E, Z2 → 6°, Z3 → 9°, Z4 → 12°
8
3.) Koordinatensystem b) Gauss-Krüger Koordinatensystem Rechtswert:
<Nummer des Zentralmeridians> <lotrechter Abstand zum Zentralmeridian +500km) Hochwert: <lotrechter Abstand zum Äquator> = 3. Zentralmeridian Neteler (2004)
9
3.) Koordinatensystem b) Gauss-Krüger Koordinatensystem:
- Bessel-Ellpsoid - 3° Breite Zonen im Abstand von 3° Zone 1 → Hauptmeridian 3°E, 2 → 6°E , 3 → 9°E, 4 → 9°E,... - in jeder Zone: tranversale Mercatorprojektion (Berührzylinder), mit Gauss-Korrektur für Winkeltreue - Rechtswert: Zonennummer & lotrechter Abstand vom Hauptmeridian + 500km False-Easting - Hochwert: lotrechter Abstand vom Äquator (ohne False Northing)
10
3.) Koordinatensystem c) UTM-System (Universal Transversal Mercator)
8° Schnittkreise: 180km<-|->180km (40cm/km Verkürzung Mittelmeridian) Bayerische Vermessungsverwaltung
11
3.) Koordinatensystem c) UTM-System (Universal Transversal Mercator)
Zonenfelder Bayerische Vermessungsverwaltung
12
3.) Koordinatensystem c) UTM-System (Universal Transversal Mercator)

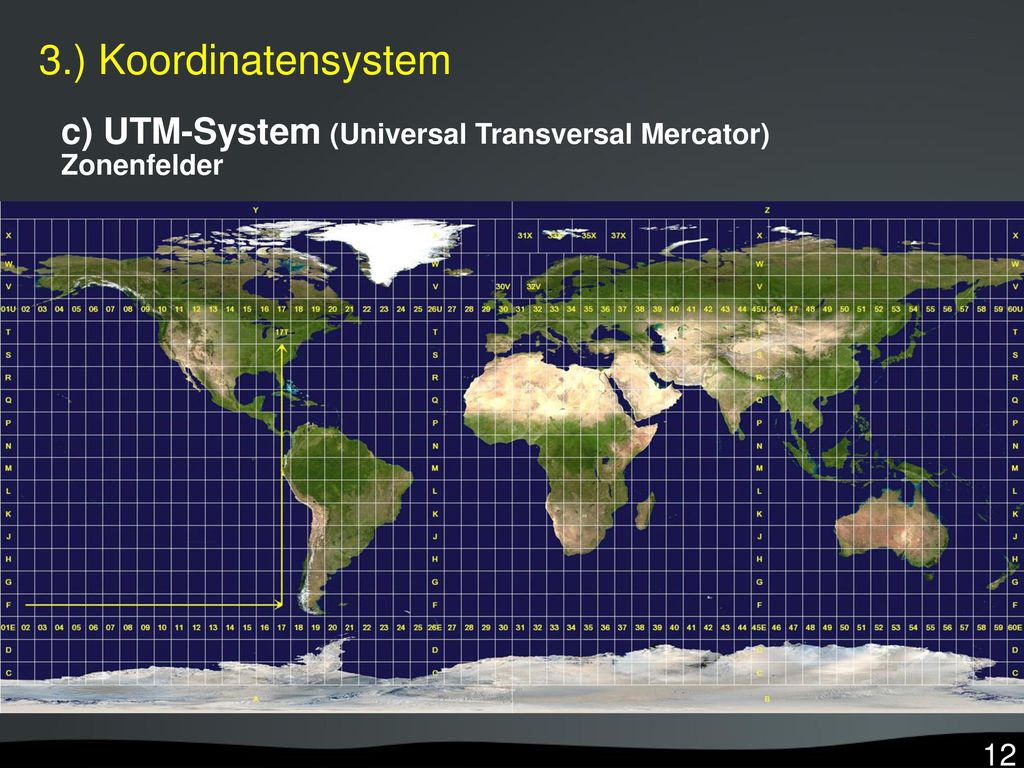

Zonenfelder
13
3.) Koordinatensystem c) UTM Koordinatensystem: Zusammenfassung
- WGS84-Ellipsoid - 6° Breite Zonen im Abstand von 6° Zone 1 → Hauptmeridian 177°W, 2 → 171°W , ... 32 → 9°E, ... - in jeder Zone: tranversale Mercatorprojektion (Schnittzylinder), Hauptmeridan um verkürzt (gegenüber Schnittkreisen) - Rechtswert: lotrechter Abstand vom Hauptmeridian + 500km False-Easting - Hochwert: lotrechter Abstand vom Äquator Für Südhemisphäre: False-Northing km
14
3.) Koordinatensystem UTM-System (Universal Transversal Mercator)
Ergänzug UPS: Universal Polar Stereographic polständige stereographische Azimutalprojektion (Winkeltreu) Zonenbreite 180° False Easting: m False Northing: ab 80°S Zone B Zone A
15
3.) Koordinatensystem UTM-System (Universal Transversal Mercator)
Ergänzug UPS: Universal Polar Stereographic polständige stereographische Azimutalprojektion (Winkeltreu) Zonenbreite 180° False Easting: m False Northing: ab 84°N Zone Y Zone Z
16

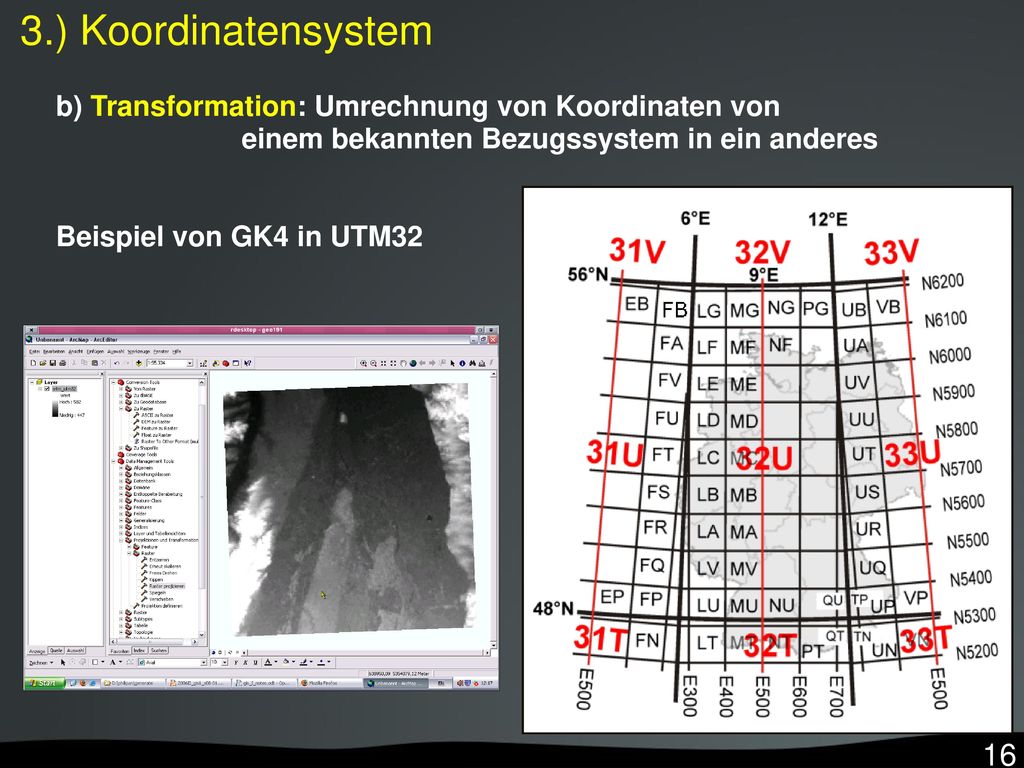

3.) Koordinatensystem b) Transformation: Umrechnung von Koordinaten von einem bekannten Bezugssystem in ein anderes Beispiel von GK4 in UTM32
17
3.) Koordinatensystem b) Transformation: Umrechnung von Koordinaten von einem bekannten Bezugssystem in ein anderes Beispiel von GK4 in UTM32 9°E 12°E
18

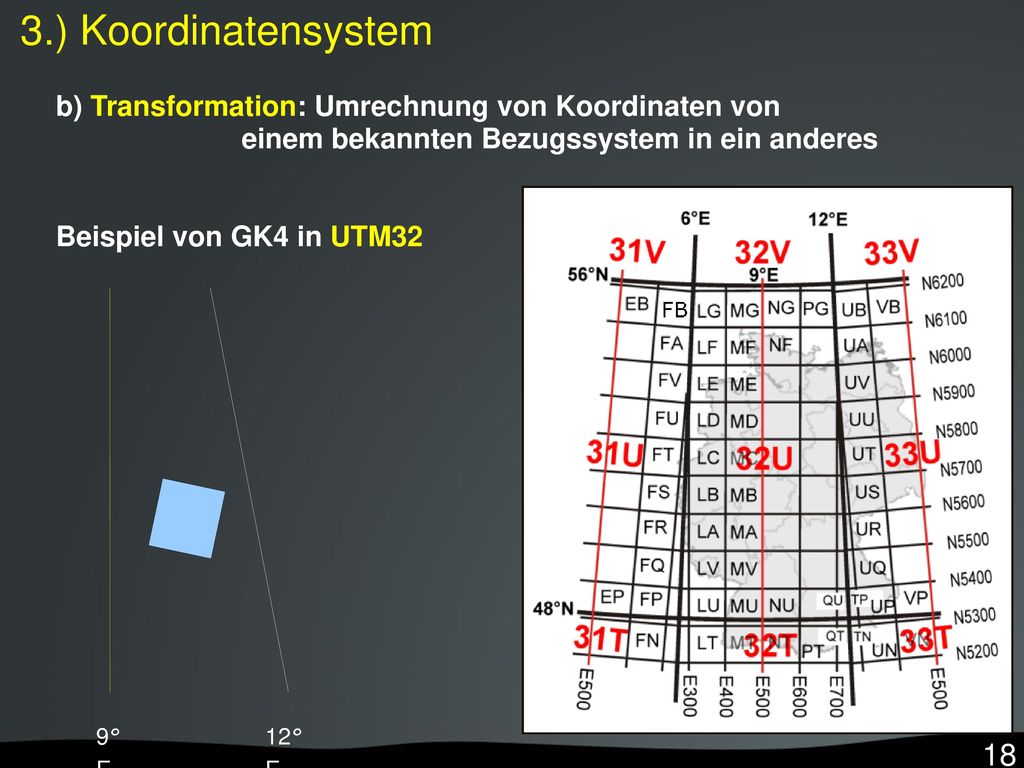

3.) Koordinatensystem b) Transformation: Umrechnung von Koordinaten von einem bekannten Bezugssystem in ein anderes Beispiel von GK4 in UTM32 9°E 12°E
