Allgemeine Produktübersicht

Präsentation zum Thema: "Allgemeine Produktübersicht"—  Präsentation transkript:

1 Allgemeine Produktübersicht
1

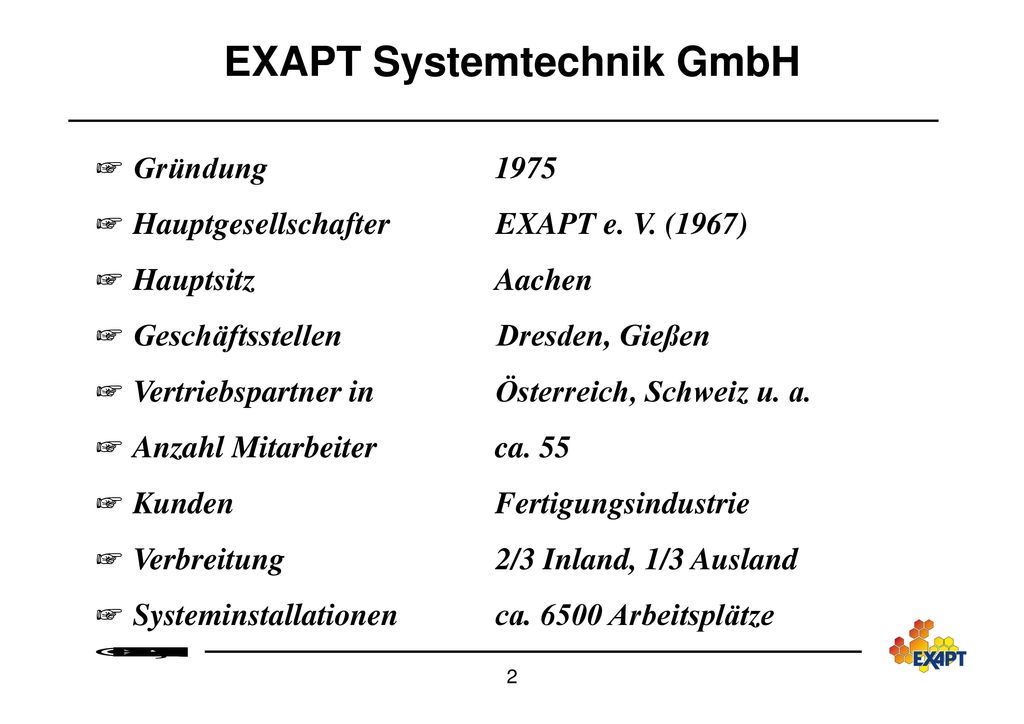

2 EXAPT Systemtechnik GmbH
Gründung Hauptgesellschafter EXAPT e. V. (1967) Hauptsitz Aachen Geschäftsstellen Dresden, Gießen Vertriebspartner in Österreich, Schweiz u. a. Anzahl Mitarbeiter ca. 55 Kunden Fertigungsindustrie Verbreitung /3 Inland, 1/3 Ausland Systeminstallationen ca Arbeitsplätze 2

3 EXAPT Systementwicklung
Projekt an deutschen Hochschulen Industrielle Einführung (Mainframe) Installation auf 16 Bit-Rechnern Grafische Bildschirmsimulation CAD-Datenweiterverarbeitung Graf. int. NC-Programmierung EXAPTplus (Windows NT) Erweitertes EXAPTplus CAD/CAM Systemangebot 3

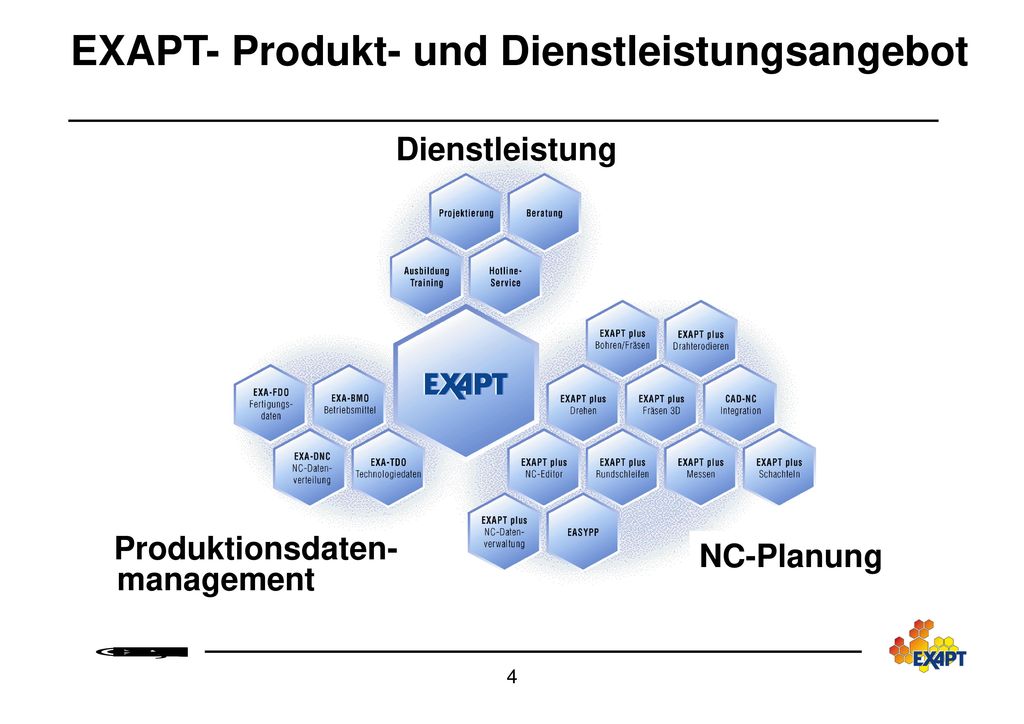

4 EXAPT- Produkt- und Dienstleistungsangebot
Produktionsdaten- management NC-Planung 4

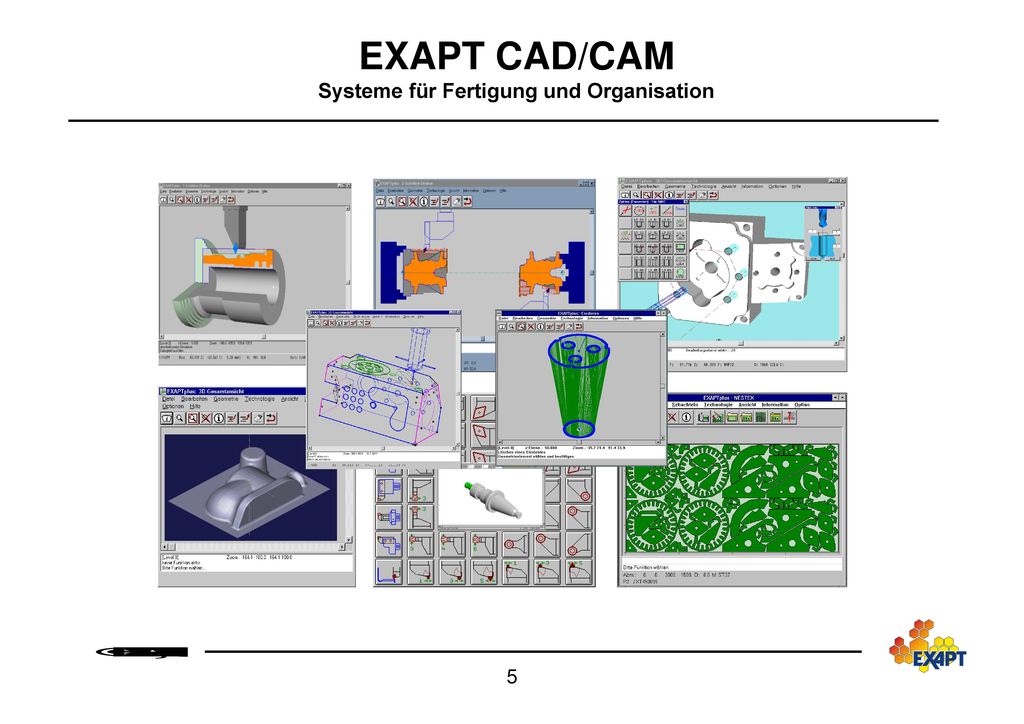

5 EXAPT CAD/CAM Systeme für Fertigung und Organisation
5

6 Verbreitung von EXAPTplus
6

7 Auszug aus der EXAPTplus Kundenliste
IBB 7

8 Zeichnung bzw. CAD-Daten als Basis für die NC-Programmierung
8

9 Ansteuerbare Achsen eines Drehzentrums
Problem: Umsetzung der Werkstück- geometrie in die WZ-Maschinenkinematik unter Beachtung der eingesetzten Werkzeuge 9

10 Beispiel für NC-Sätze zur Ansteuerung einer CNC-Drehmaschine
10

11 Arbeitsschritte bei der NC-Programmierung
Zeichnung lesen bzw. CAD-Daten aufbereiten Bearbeitungsverfahren bestimmen Arbeitsablauf festlegen Werkzeuge auswählen Geometrie erfassen Technologieattribute festlegen Schnittaufteilung durchführen Zerspandaten ermitteln Werkzeugwege auf Kollision überprüfen WZ-Maschinenschalt- u. -steuerungsbefehle erzeugen Haupt- u. Nebenzeit berechnen Einstellplan für WZM u. Wz-Einstellung erstellen Werkzeugliste erstellen Endkontrolle aller erzeugten Informationen 11

12 EXAPTplus Geometrieerstellung
Gerichtete Geometrie Ungerichtete Geometrie Konturen CAD-Datenübernahme Direkt oder via Schnittstellen 12

13 Einfache Geometrieerstellung
13

14 Standard CAD-Datenweiterverarbeitung von IGES, DXF, MI, NDI, STL, SAT, STEP,X_T, SLDPRT
14

15 EXAPTplus Einzelschrittprogrammierung
Positionieren Zustellen Verfahren entlang Einzelgeometrien oder entlang von Konturen 15

16 Funktionen für die Einzelschrittprogrammierung
16

17 mit automatischer Schnittaufteilung Schnittwertberechnung
EXAPTplus Drehen mit automatischer Schnittaufteilung Schnittwertberechnung Kollisionscheck Aufmaßgeometrieerzeugung 17

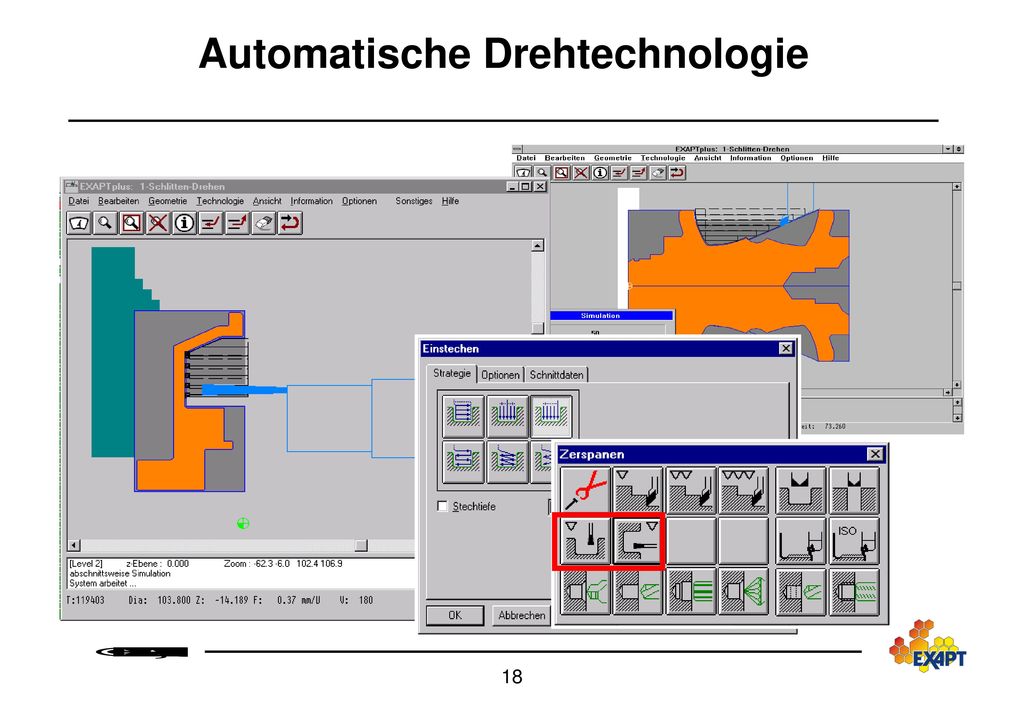

18 Automatische Drehtechnologie
18

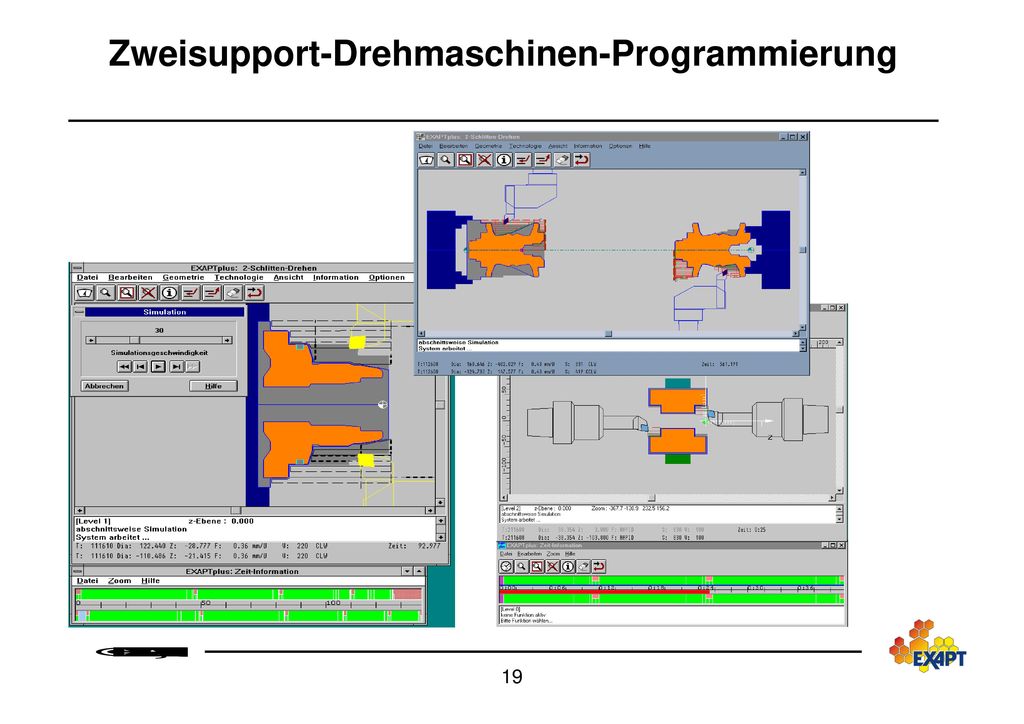

19 Zweisupport-Drehmaschinen-Programmierung
19

20 Grafisch-interaktive Programmierung von Drehmaschinen
C-Achsbearbeitung B-Achsbearbeitung Y-Achsbearbeitung 20

21 Drehbearbeitung mit zusätzlicher algorithmischer Kollisionsüberprüfung von Futter, Maschine und Reitstock 21

22 Drehbearbeitung von Werkstücken mit komplexer Geometrie und Technologie
22

23 Teilefamilienprogrammierung
23

24 Unterprogramm-Programmierung
 für standardisierte Abschnitte  standardisierte Bearbeitungsabläufe (Formelemente) 24

25 Gildemeister EPL V5.2 - Bearbeitungszyklen G82 - Einfaches Schruppen plan
4 [ AUSSENSTAHL, LINKS IDENT-NR:= RS=0.8 ] N54 T2 N55 G96 S200 G95 F0.8 M4 N56 M108 N57 G0 X163.6 Z2. N58 G82 X20. Z0.5 I0. K-1.5. 2 3 1 25

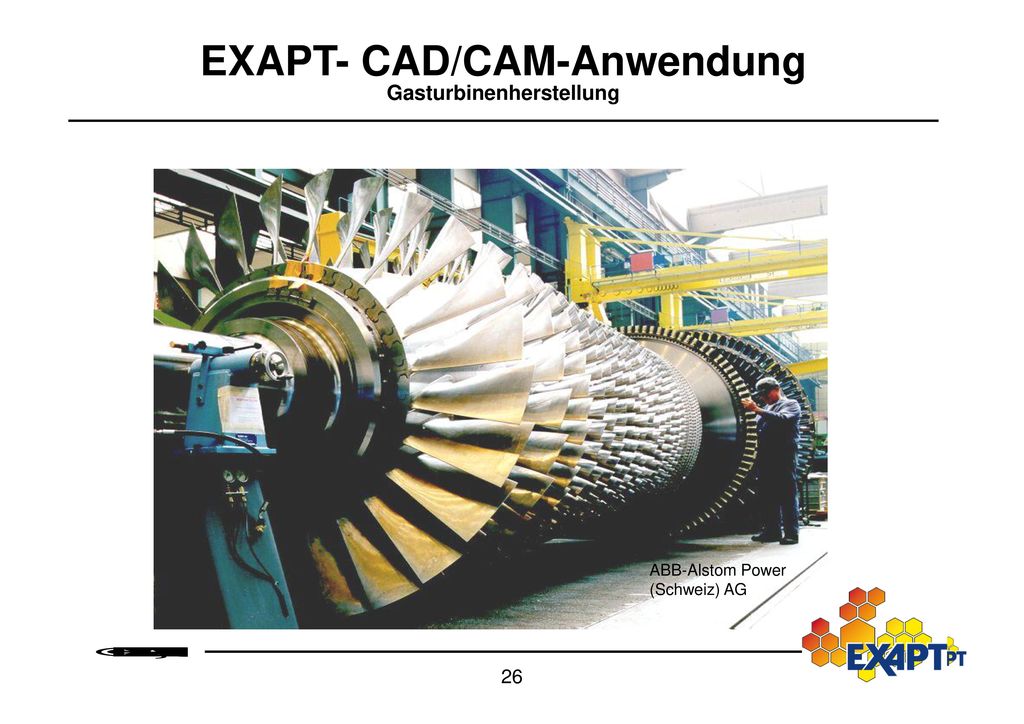

26 EXAPT- CAD/CAM-Anwendung Gasturbinenherstellung
ABB-Alstom Power (Schweiz) AG 26

27 EXAPTplus Bohren u. Fräsen
Automatische Werkzeugwege, Schnittwerte, Werkzeugauswahl Arbeitsgangfolge, Kollisionscheck 27

28 Objektorientierte Programmierung - WOP Beispiel Bohr-Fräsbearbeitung
Maschinen und steuerungsspezifische Objekte als Unterprogrammpaket Vollständige Parametervorgabe oder Geometrieübernahme für Bohrbilder Simulation in EXAPTplus CNC-Zyklenausgabe 28

29 Objektorientierte Programmierung - WOP Beispiel Bohrbild mit und ohne Geometrieübernahme
29

30 Mehrseitenbearbeitung
Definition der Arbeitsgänge durch grafische Selektion im Werkstückmodell 30

31 Bohr- und Fräsbearbeitungen
für Bearbeitungszentren z. B. DMU 50 V mit X-, Y-, Z-, B-, C-Achsen 31

32 Automatisches Taschenfräsen
32

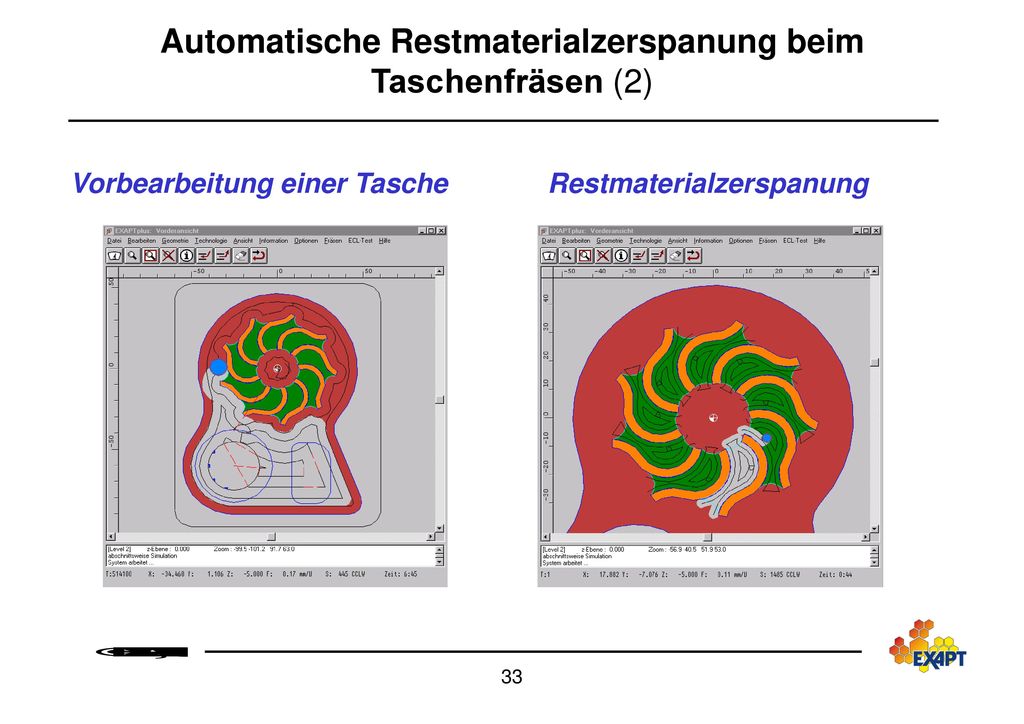

33 Automatische Restmaterialzerspanung beim Taschenfräsen (2)
Vorbearbeitung einer Tasche Restmaterialzerspanung 33

34 Werkzeugfolge-Optimierung
34

35 Änderungsprogrammierung auf Basis der EXAPT-Objekttechnik
Automatisches Sortieren von Werkzeugen, Bearbeitungsseiten Interaktives Ändern von Bearbeitungs- folgen 35

36 NC-Programmierung von Meßaufgaben
36

37 Strategie Schruppen Restmaterial
Vorschruppen Berechnung des Rohteils nach vorhergehender Bearbeitung Bearbeitung des verbleibenden Materials mit kleinerem Werkzeug Vorschruppen: D=40mm Nachbearbeitung: D=8mm 37

38 NC-Bearbeitung eines Nockenwellengesenks
3 (Work-NC) 1 2 38

39 EXAPTplus Drahterodieren
für 2 und 4 Achsen 39

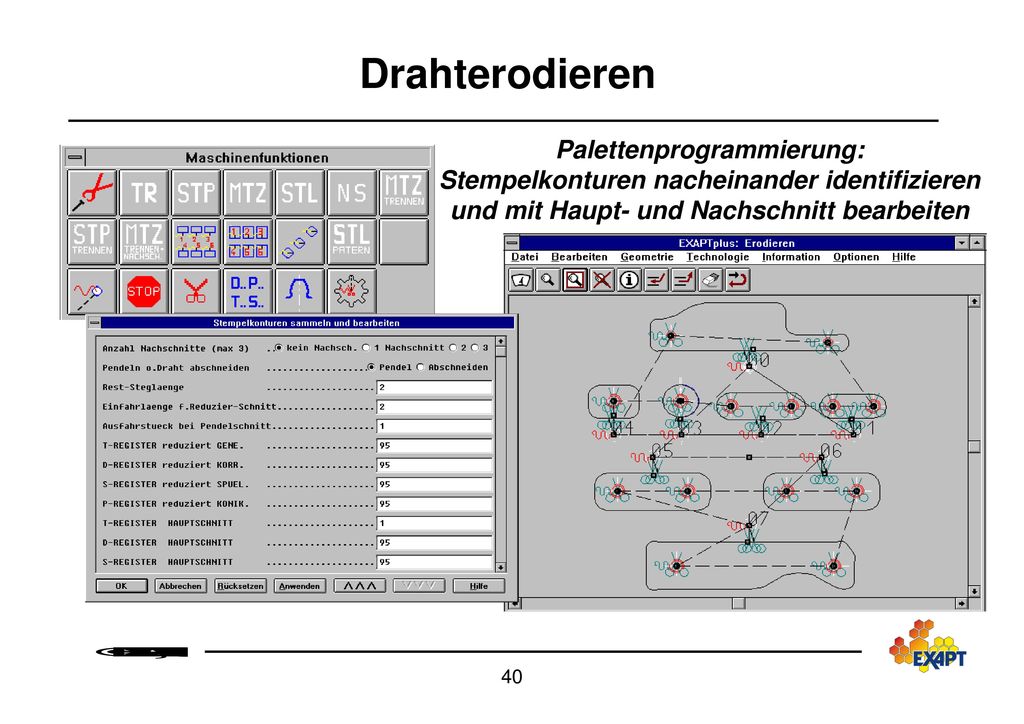

40 Drahterodieren Palettenprogrammierung:
Stempelkonturen nacheinander identifizieren und mit Haupt- und Nachschnitt bearbeiten 40

41 Vierachs-Drahterodieren
41

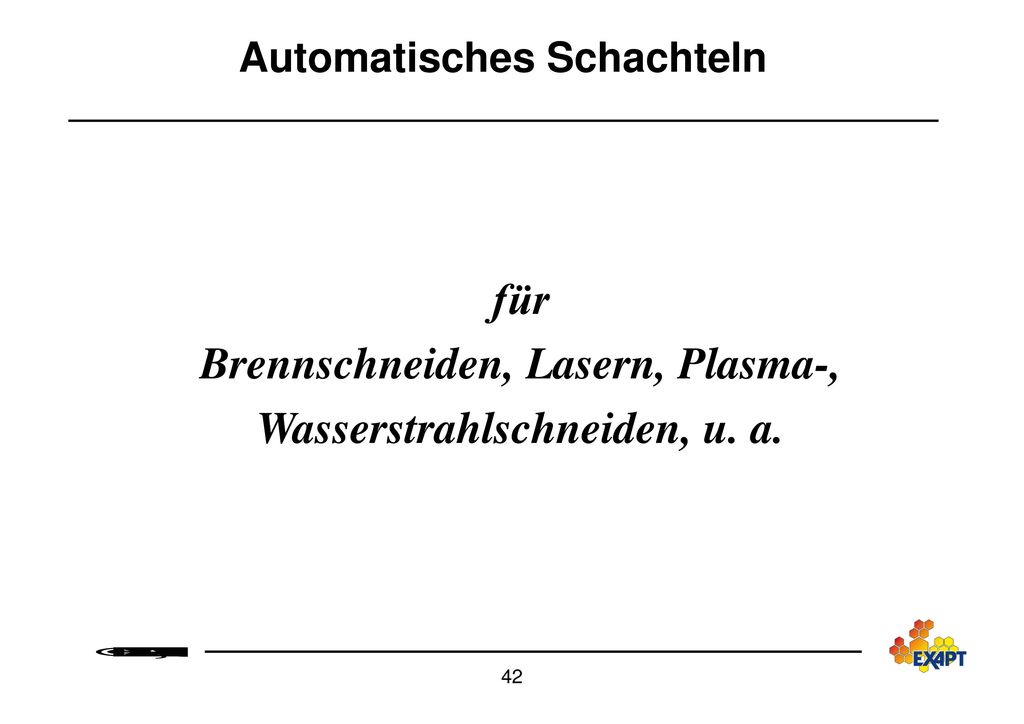

42 Automatisches Schachteln
für Brennschneiden, Lasern, Plasma-, Wasserstrahlschneiden, u. a. 42

43 Automatischer Schachtelplan
43

44 EXAPT-Produktionsdatenmanagement
Betriebsmittelorganisation mit Schwerpunkt Toolmanagement Fertigungsdatenorganisation Technologiedatenverwaltung Unterprogrammverwaltung DNC mit Werkzeugvoreinstellung und grafischer Kontrolle von NC-Steuerinformationen 44

45 Werkzeugkomponenten zum Aufbau von Gesamtwerkzeugen
45

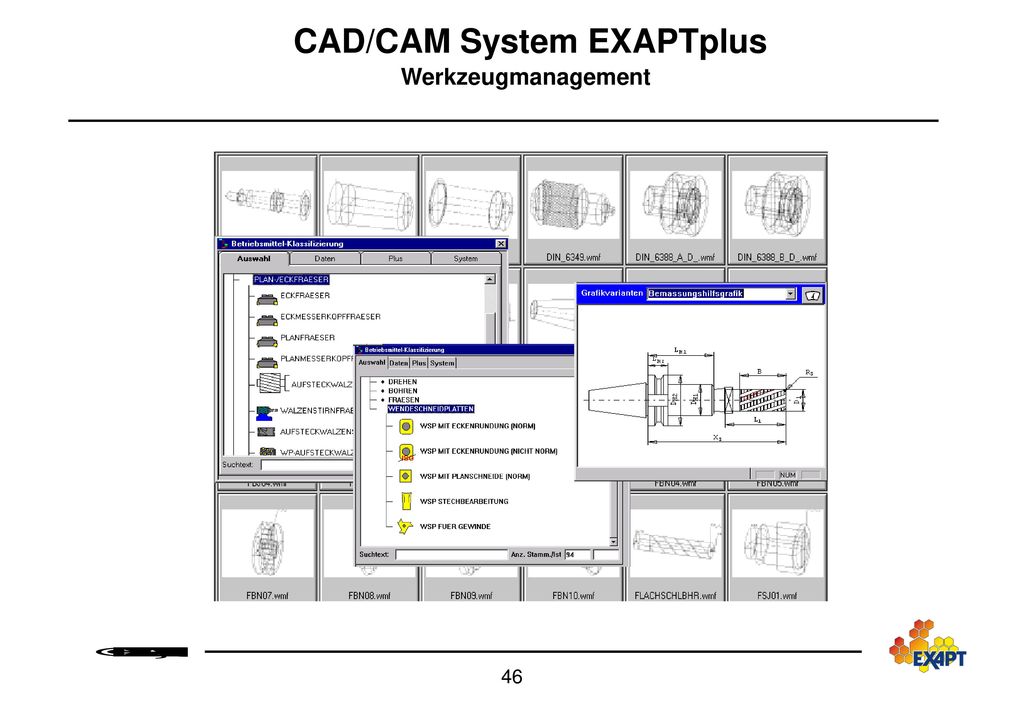

46 CAD/CAM System EXAPTplus Werkzeugmanagement
46

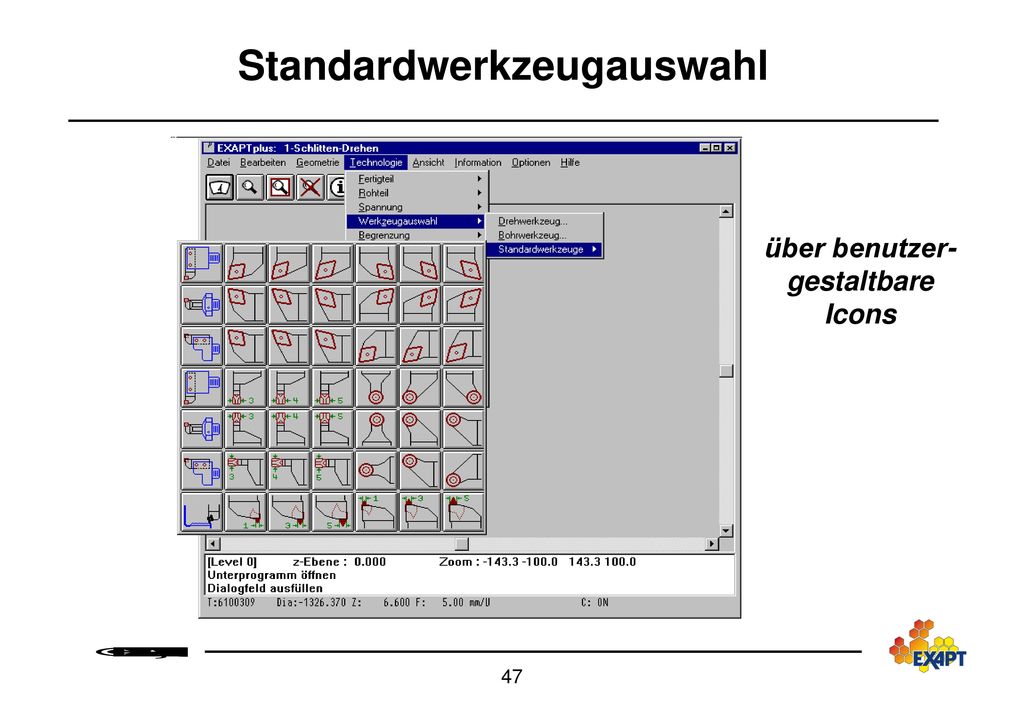

47 Standardwerkzeugauswahl
über benutzer- gestaltbare Icons 47

48 Werkzeugübersicht mit Grafikdarstellung
48

49 Werkzeugdatenerfassung für Komplettwerkzeuge
49

50 Einzelkomponentenverwaltung
50

51 Teile-/ NC-Programmmverwaltung mit EXAPT-FDO
51

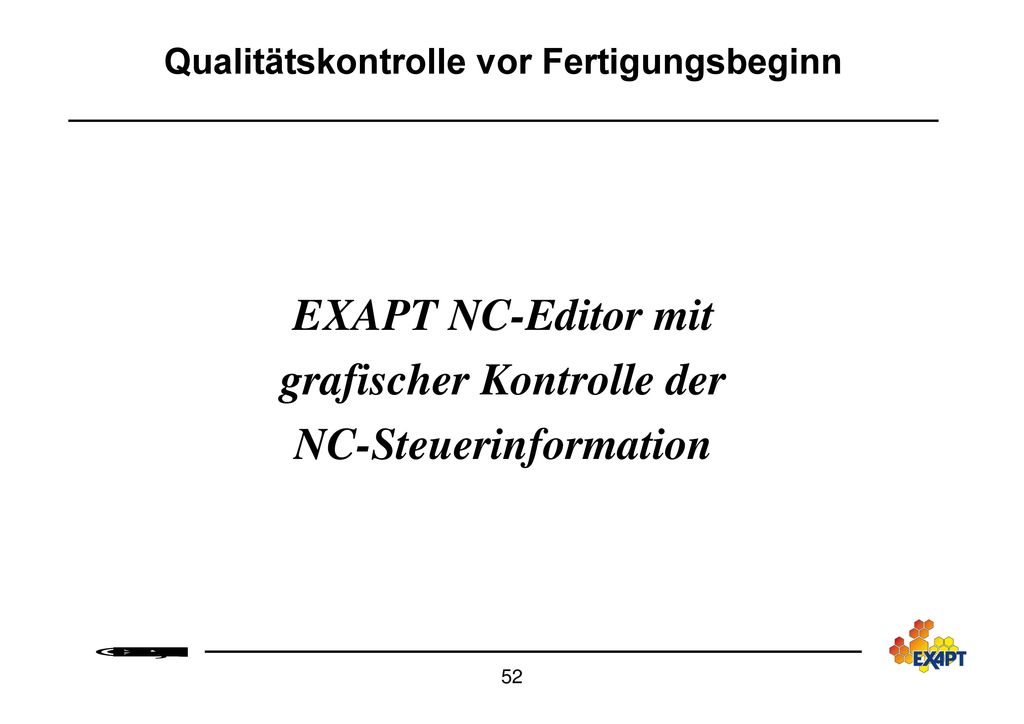

52 Qualitätskontrolle vor Fertigungsbeginn
EXAPT NC-Editor mit grafischer Kontrolle der NC-Steuerinformation 52

53 EXAPT-NC-Editor mit Simulation
Neue Oberfläche Änderungen jetzt direkt im NC-Fenster Zugriff auf BMO/NCV Parallele Simulation mehrerer NC-Programme Bereichsangaben für Simulation 53

54 EXAPT-NC-Editor mit Simulation
54

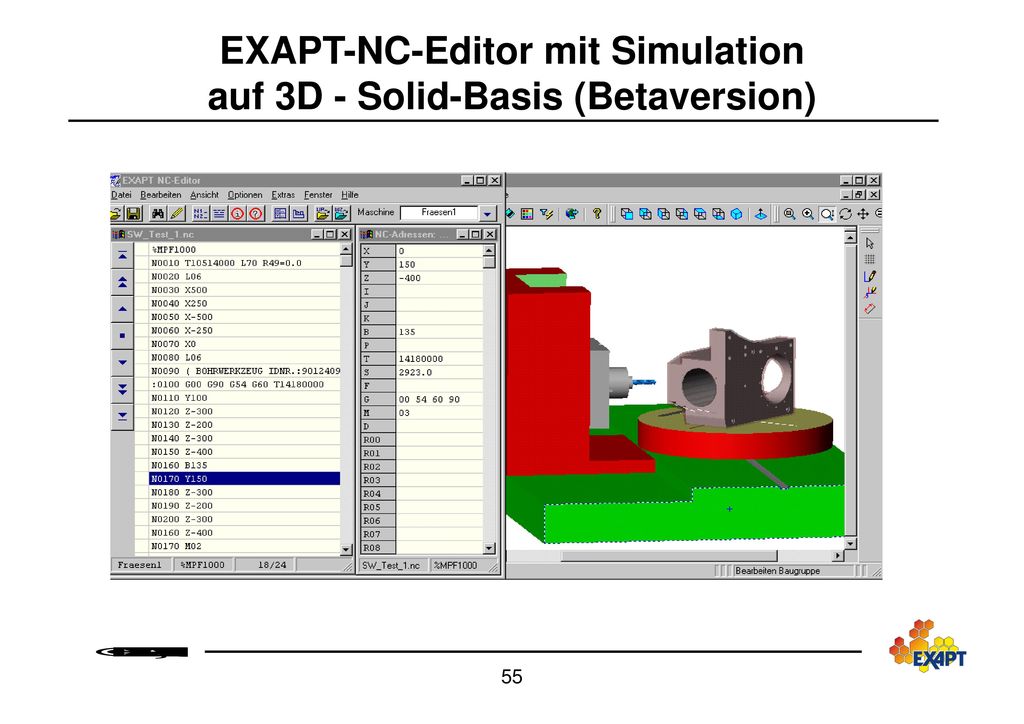

55 EXAPT-NC-Editor mit Simulation auf 3D - Solid-Basis (Betaversion)
55

56 Vom tragbaren Notebook bis zum integrierten CAD/CAM Netzwerk
EXAPT-DNC Vom tragbaren Notebook bis zum integrierten CAD/CAM Netzwerk 56

57 EXAPT-DNC-System Verbundeinsatz von EXAPT-DNC mit den EXAPT-Systemen
EXAPTplus und NCV/FDO in einem Netzwerk Anbindung an Steuerung via PC oder via Netzwerkanschluß mit V24-Ethernet-Umsetzer Nutzung von handelsüblichen PC mit handelsüblichen Netzwerk- protokollen 57

58 Integriertes EXAPT-DNC-FDO-System
Einsatz von FDO auf dem DNC-Terminal Mauslose Bedienoberfläche für den Werkstatteinsatz Auswahl des NC-Programms Darstellung zusätzlicher Fertigungsunterlagen Auslösung des DNC-Transfers Rückübernahme von NC-Programmen Anlegen von Werkstattpro- grammen in FDO 58

59 EXAPT CAD-CAM-Integration Systemarchitektur
CCM EXAPT-CAD-CAM-Manager EXAPT/Solid CAD-Funktionalität EXAPT OPL Bearbeitungsobjekt Parametrisierung EXAPTplus Bearbeitungsobjekt Verarbeitung 59

60 EXAPT- CAD/CAM-Anwendung
Vom Solidmodell des Bauteiles über die AVO- und Aufspannplanung des Werkstückes bis zu den NC-Fertigungsdaten 60

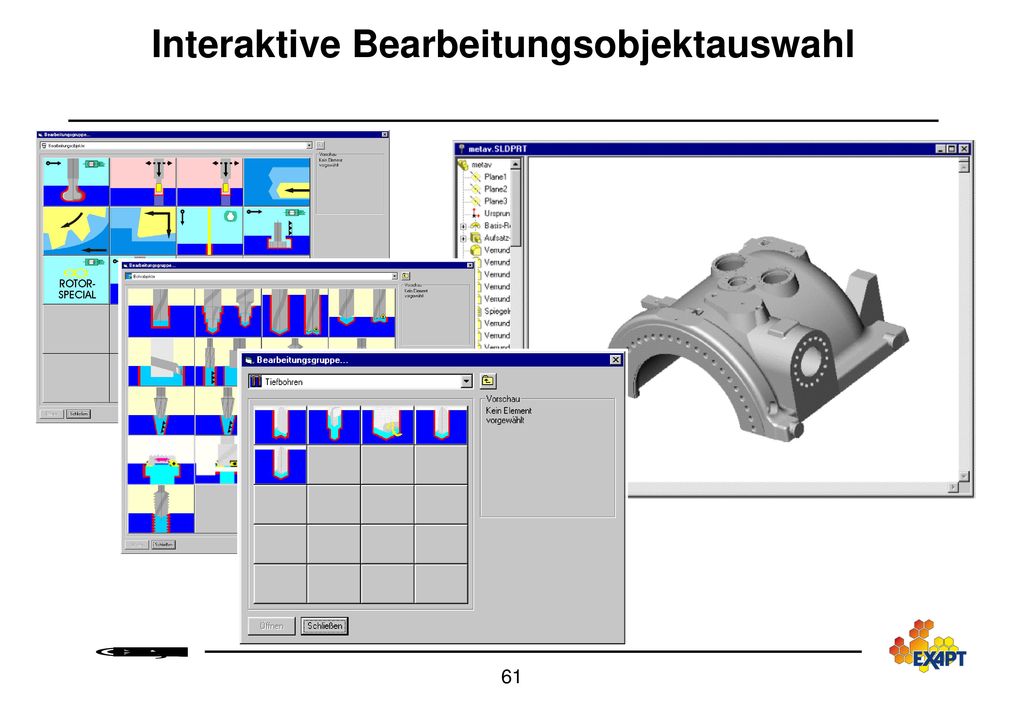

61 Interaktive Bearbeitungsobjektauswahl
61

62 Die EXAPT-Systempalette
leistungsstark zukunftssicher wirtschaftlich 62
