1 Alle arbeiten an Prozessketten. Wir bringen Sie ans Ziel.

2 NC-Programmverwaltung leicht gemacht! Ralf Stetter, A+B Solutions GmbH

3 NC-Programmverwaltung
Was verwalten Sie an NC-Daten? Nur NC-Programm? NC-Programm, Einrichteblatt, Werkzeugliste, Aufspannplan, etc.? Auch die CAM Quelle und das CAM Setup? Ressourcen wie Maschinen, Werkzeuge, Spannmittel? Eventuell auch CAD Daten? Mehr?

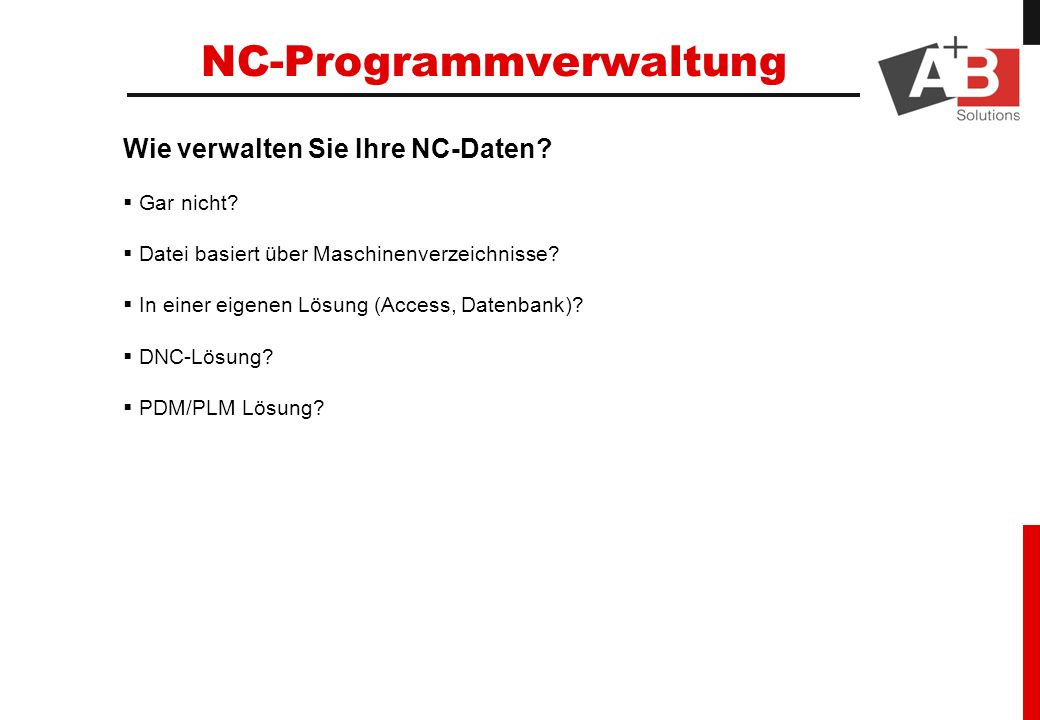

4 NC-Programmverwaltung
Wie verwalten Sie Ihre NC-Daten? Gar nicht? Datei basiert über Maschinenverzeichnisse? In einer eigenen Lösung (Access, Datenbank)? DNC-Lösung? PDM/PLM Lösung?

5 NC-Programmverwaltung
Wie stellen Sie die Aktualität der Daten sicher? Gar nicht? Unsere Kollegen wissen wie das geht oder können sich helfen (menschlicher Workflow)? Über Revisionen aus einer Verwaltungslösung? Durch Revisionen und Freigaben aus einer PDM/PLM-Lösung ? Durch Revisionen und Freigaben aus einer PDM/PLM-Lösung und direkter Anbindung der Maschinenbediener/Maschinen? Was ist möglich, wie geht es besser?

6 DNC Publish

7 Siemens PLM Initiative

8 Siemens PLM Initiative

9 DNC Publish – Native NX CAM Datenverwaltung
Unterstützt den nativen NX CAM Anwender Verwaltungs- und Bedienoberfläche in NX CAM Vergabe von NC-Programmnummern Sichern und verwalten der vom PP erzeugten Daten Suche der Daten über integriertes Browser Interface Direkte Integration der Shop Floor Connect DNC Lösung Verfügbar ab April 2014

10 Programmverwaltung über NX CAM mit Teamcenter

11 NC-Programmverwaltung
Programme verwalten aus NX CAM mit Teamcenter Teamcenter bleibt im Hintergrund NX CAM als Benutzerinterface für Teamcenter Anlegen von neuen CAM Daten aus NX CAM in Teamcenter Revisionieren von in Teamcenter verwalteten CAM Daten mit NX CAM Ablage aller Daten und Datenausgaben des PP aus NX CAM in Teamcenter Suchen von Daten in Teamcenter über NX CAM Geht es noch einfacher?

12 Teamcenter Manufacturing Fertigungsdatenmanagement
Last edit: Teamcenter Manufacturing Fertigungsdatenmanagement Fertigung Werkzeug- voreinstellung NC- Programmierung AV Konstruktion Funktionen Revisionierung von Fertigungsdaten Verwaltung von Fertigungsdaten und Resourcen Verwaltung der Rüst- und Spannpläne Integration unterschiedlichster CAM-Systeme Referenz auf die Teilerevision Vorteile Alle fertigungsrelevanten Daten werden automatisch in einer Datenverwaltung abgelegt Verwendungsnachweis über die genutzten Resourcen Gesicherte Nutzung nur freigegebener Daten 12

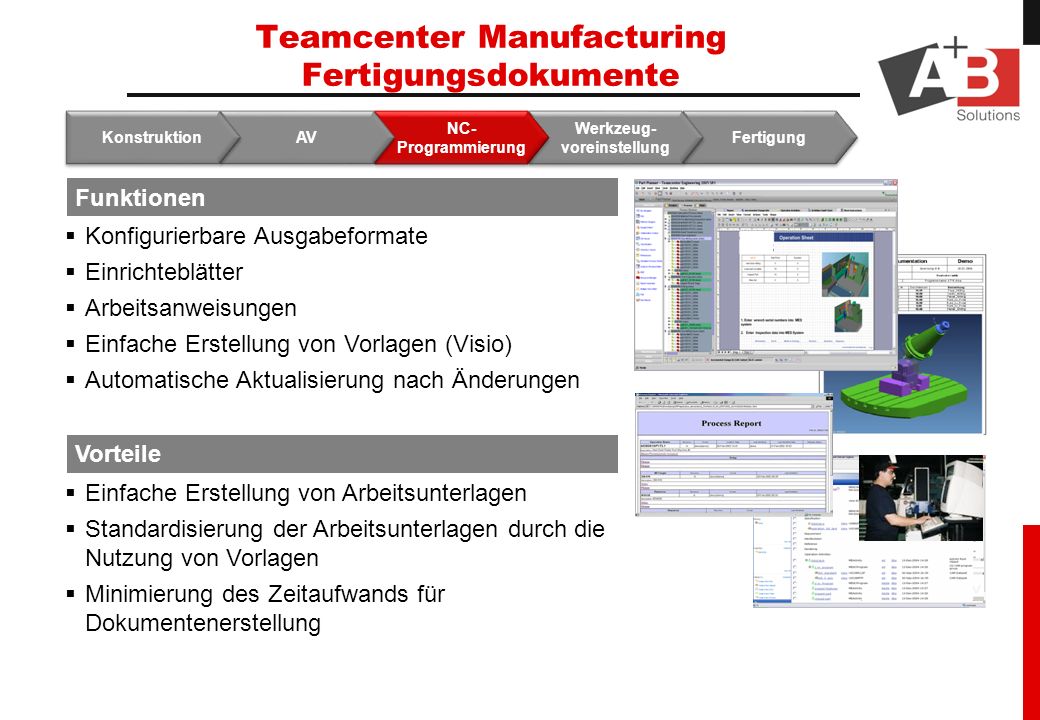

13 Teamcenter Manufacturing Fertigungsdokumente
Last edit: Teamcenter Manufacturing Fertigungsdokumente Fertigung Werkzeug- voreinstellung NC- Programmierung AV Konstruktion Funktionen Konfigurierbare Ausgabeformate Einrichteblätter Arbeitsanweisungen Einfache Erstellung von Vorlagen (Visio) Automatische Aktualisierung nach Änderungen Vorteile Einfache Erstellung von Arbeitsunterlagen Standardisierung der Arbeitsunterlagen durch die Nutzung von Vorlagen Minimierung des Zeitaufwands für Dokumentenerstellung 13

14 Abbildung des Gesamtprozesses
Arbeitsplaner NC-Dokumentation NC-Programm Fertigung, NC-Maschinen Konstrukteur Betriebsmittel CAM 14

15 Fragen? Danke!
