1Ausgewählte Themen des analogen Schaltungsentwurfs Common source (CS) amplifier In Out R S G D GND VDD Tin
2
2Ausgewählte Themen des analogen Schaltungsentwurfs Output resistance In Out R GND VDD Vtest Itest Rds
3
3Ausgewählte Themen des analogen Schaltungsentwurfs Common source amplifier with load In Out R GND VDD Rds Rload
4

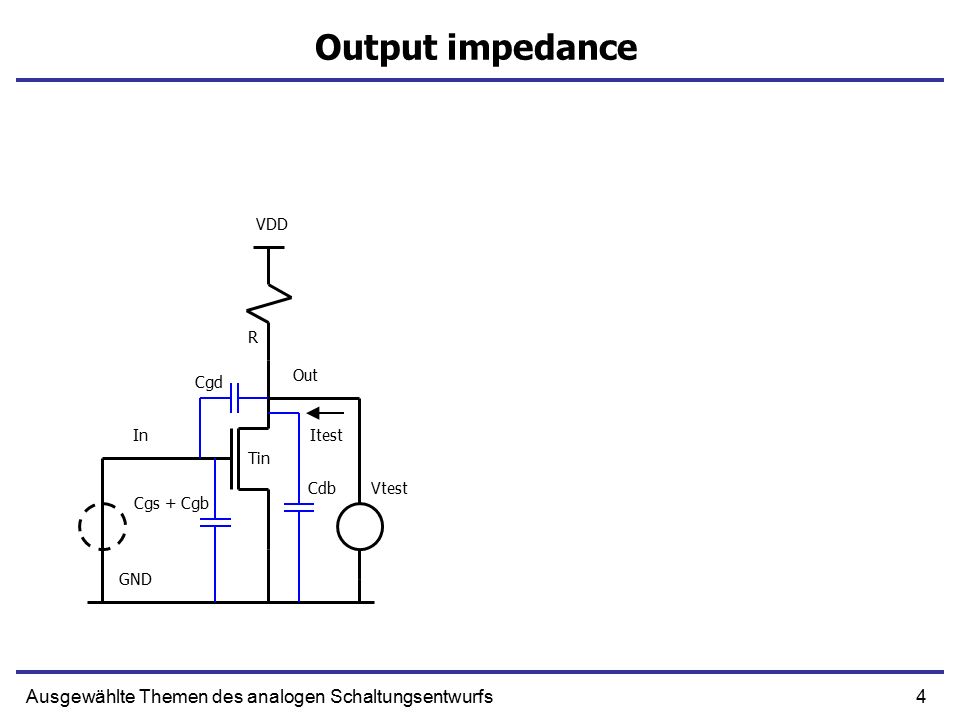

4Ausgewählte Themen des analogen Schaltungsentwurfs Output impedance In Out R Cgs + Cgb GND VDD Tin Cdb Cgd Vtest Itest
5
5Ausgewählte Themen des analogen Schaltungsentwurfs Input impedance In Out R Cgs + Cgb GND VDD Tin Cdb Cgd Vtest Itest
6
6Ausgewählte Themen des analogen Schaltungsentwurfs Common drain amplifier (source follower) In Out R S G D GND VDD Tin
7
7Ausgewählte Themen des analogen Schaltungsentwurfs Output resistance In Out R S G D GND VDD Tin Vtest Itest
8
8Ausgewählte Themen des analogen Schaltungsentwurfs Gain with resistive load In Out R S G D GND VDD Tin Rload
9
9Ausgewählte Themen des analogen Schaltungsentwurfs Output impedance In Out R GND VDD Tin Vtest Itest Cgs Cgd Csb
10
10Ausgewählte Themen des analogen Schaltungsentwurfs Input impedance In Out R GND VDD Tin Vtest Itest Cgs Cgd Csb Rload
11
11Ausgewählte Themen des analogen Schaltungsentwurfs Common-gate amplifier In IOut S G D GND Tin
12
12Ausgewählte Themen des analogen Schaltungsentwurfs Input impedance In GND Tin Vtest Itest Cgs Csb
13
13Ausgewählte Themen des analogen Schaltungsentwurfs Output resistance In Out GND Vtest Itest Rds R Ids_rds Ids_tc
14
14Ausgewählte Themen des analogen Schaltungsentwurfs Cascode amplifier GND Tc In Out R GND VDD Tin
