1
HERA, verbesserter Klystronschutz
2W M3 Klystron 1 Klystron 2 -75 kV / 36A (nom.) 4W 4W 20W M2 M1 from outdoor Klystron PS µF MA-PS MA-PS Drive Capacitor Bank Crowbar M5 M4 GND diagnostics MT Fiber links M1…M5: Pearson-Monitors with optical fiber link RF out nom.1500kW Crowbar IngnitionLogic ext. Ignition to control system
2
Testschaltung zur Messung des Übertragungsverhaltens Pearson-Sonde => LWL-Sender => LWL-Empf.
Scope (blau) IR-LED Scope (gelb) 4700µF 30V 10µs Scope (violett) 10 A/µs innerhalb <100µs zünden
3

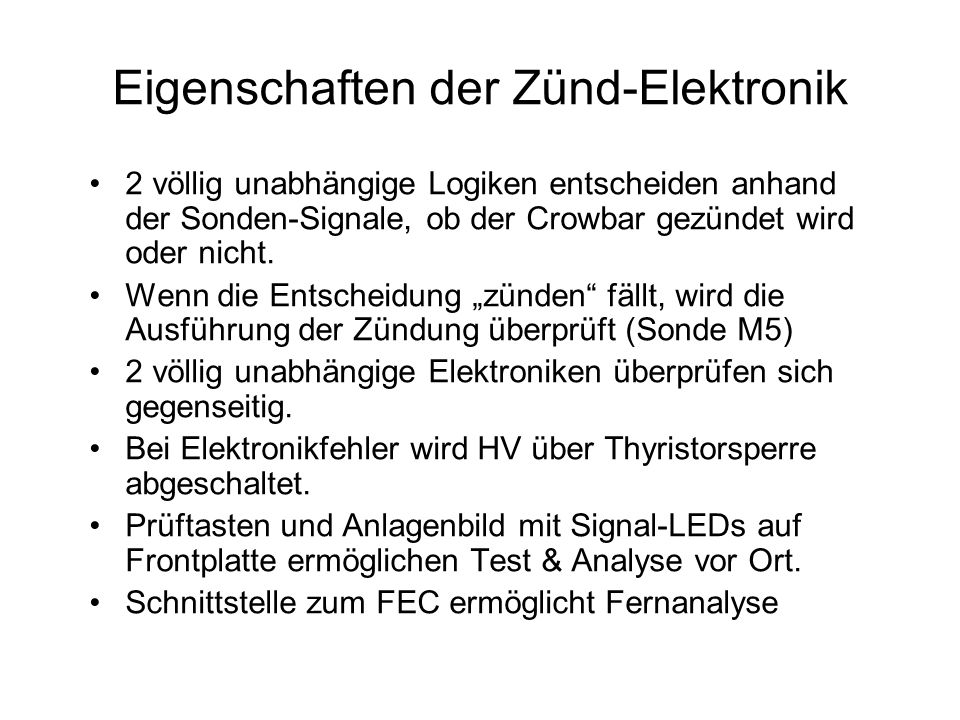

Eigenschaften der Zünd-Elektronik
2 völlig unabhängige Logiken entscheiden anhand der Sonden-Signale, ob der Crowbar gezündet wird oder nicht. Wenn die Entscheidung „zünden“ fällt, wird die Ausführung der Zündung überprüft (Sonde M5) 2 völlig unabhängige Elektroniken überprüfen sich gegenseitig. Bei Elektronikfehler wird HV über Thyristorsperre abgeschaltet. Prüftasten und Anlagenbild mit Signal-LEDs auf Frontplatte ermöglichen Test & Analyse vor Ort. Schnittstelle zum FEC ermöglicht Fernanalyse
