1 Fermentation Anlagenskizze
- Hier ist eine Anlagenskizze abgebildet, die grob schematisch den Weg der Molke bis hin zu den Produkten skizziert. - Anfangs findet die Präfermentation der Molke statt. - Mit der rasanten Vermehrung von Clostridium acetobutylicum finden mehrere Skalierungschritte statt. - Der Molke werden bei jedem Scaling-up-Schritt größere Mengen an Wasser und Hefeextrakt und im kleineren Umfang zusätzliche Mineralien beigefügt.

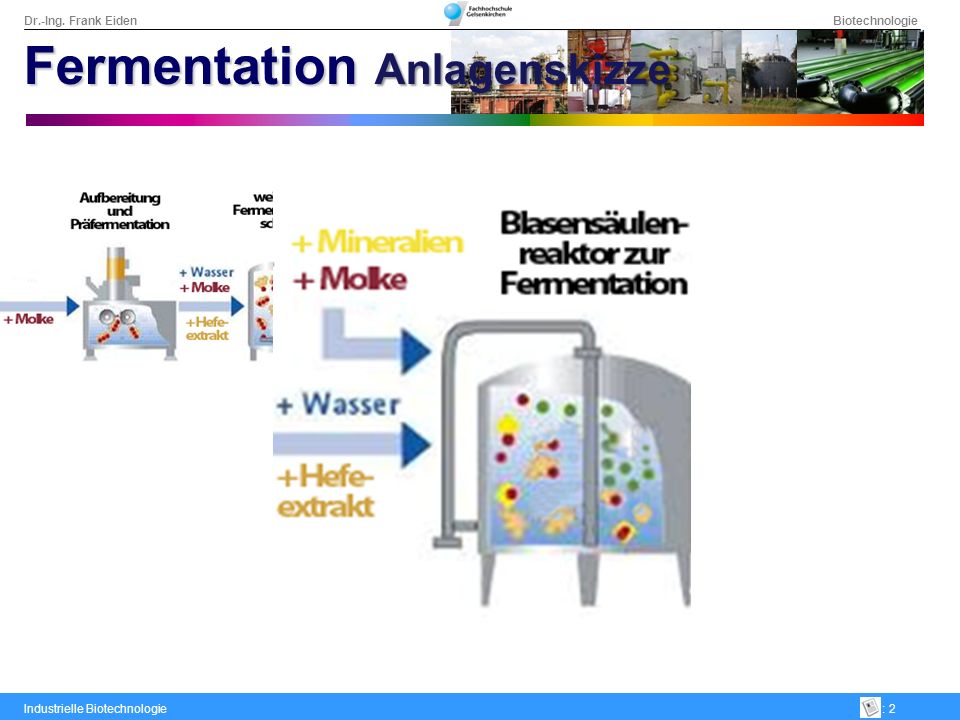

2 Fermentation Anlagenskizze
- Der Molke werden bei jedem Scaling-up-Schritt größere Mengen an Wasser und Hefeextrakt und im kleineren Umfang zusätzliche Mineralien beigefügt.  Letztendlich werden die großen Blasensäulenrektoren befüllt.

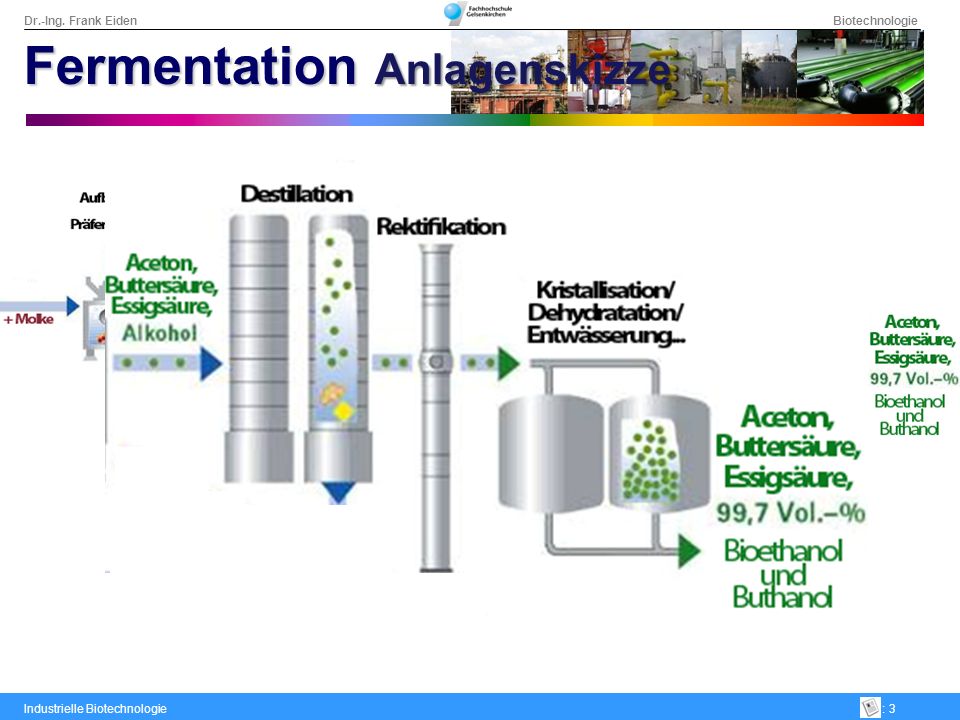

3 Fermentation Anlagenskizze
Die Produkte werden mittels Destillation, Rektifikation, Kristallisation, Dehydratation und dergleichen separiert und weiterverarbeitet oder verwertet.

4 Fermentation Anlagenskizze
Biogas und Biogasentnahme - Die während des Fermentationsvorganges entstehende Schlempe wird zuerst eingedickt, dann getrocknet und schließlich in Form von Pellets dazu verwendet, um die Temperatur der Blasensäulenrektoren aufrechtzuerhalten oder es als Produkt zu verkaufen.

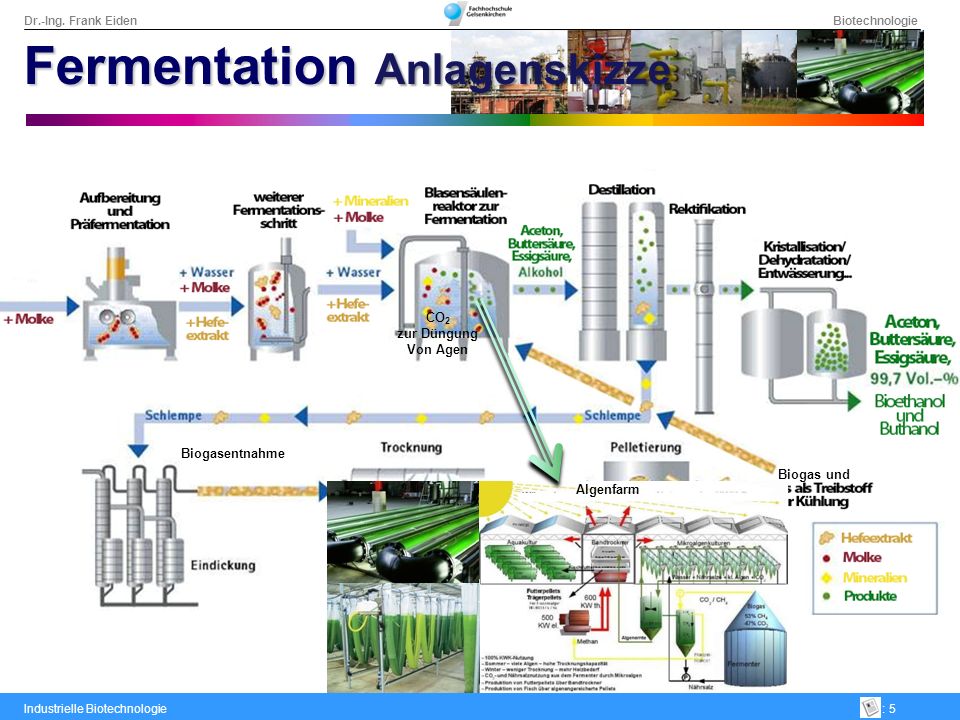

5 Fermentation Anlagenskizze
Biogas und Biogasentnahme CO2 zur Düngung Von Agen Algenfarm - Auch das in nicht unerheblichen Mengen anfallende Biogas wird zur Energiegewinnung hinzugezogen und entweder dem System zugeführt oder verkauft. # - Die rund Tonnen CO2, die bei den 20 Fermentern pro Jahr anfallen, würden dem Koyoto-Protokoll entgegenstehen und die Umwelt stark belasten. Voraussichtlich werden solche Abgaswerte in der Zukunft beträchtlich besteuert, da sie klimaschädlich sind.  Deshalb ist es erforderlich das entstehende CO2 nutzbringend z. B. für eine angeschlossene Algenfarm einzusetzen, mit deren Hilfe z. B. Methan und/oder Ethanol produziert wird.

6 Fermentation Anlagenskizze
● CO2 zur Düngung von Algen vorgetragen von Frank Meyer Man erkennt hier eine Aquakultur und Mikroalgenkulturen in transparenten Plastiktüten.
