1 School of Engineering DT2 Projekt-1Einführung

2 School of Engineering Minimale Funktionen: Anzeige von Sekunden, Minuten, Stunden auf ein 20-stelliges LCD Display. Als Zeitbasis steht ein 50 MHz Oszillator zur Verfügung. Alle Flip Flops müssen synchron betrieben werden. Das Projekt muss mit der zur Verfügung gestellten Platine realisiert werden Extra Funktionen: Anzeige des Datums Verfügbarkeit des GPS-Signals und Anzahl der erfassten Satelliten Programmierung einer Wecker-Funktion Anzeige der geostatischen Koordinaten (Breitengrad und Längengrad) Programmierung eines Positionsalarms Pflichtenheft der GPS Uhr

3 School of Engineering Spielregeln Es wird in Gruppen von 3 Personen gearbeitet Das gesamte Projekt ist in Fertigstellungsstufen unterteilt (Milestones). Jeder Stufe beinhaltet: Block- Design, Block-Testbench und Integration/Debug Jede Stufe wird von der Gruppe gemeinsam erarbeitet.Die Rollen der Gruppenmitglieder wechselt mit jeder Stufe Jede Stufe hat ausführliche Testbenches auf Block- Level und Top-Level. Der UART hat eine selbstprüfende Testbench

4 School of Engineering Läuft die Uhr nach minimale Spezifikation. Zusatz Punkte für extra Funktionen. Wie gut ist die Dokumentation (nicht wie dick ist die Doku) Blockdiagramme Timingdiagramme Statemachine Diagramme Keine VHDL Ausdrucke, Datenblätter etc. Rechtschreibung und Ausdruck (Carol Sutter) Wie ausführlich sind die Tests, werden Fehler automatisch erkannt (assert statements) Einhalten der Design Rules: überall synchrone Logik, keine Latches, handliche Entities, Überschaubare Prozesse. Präsentation (Carol Sutter) Technische Benotungskriterien

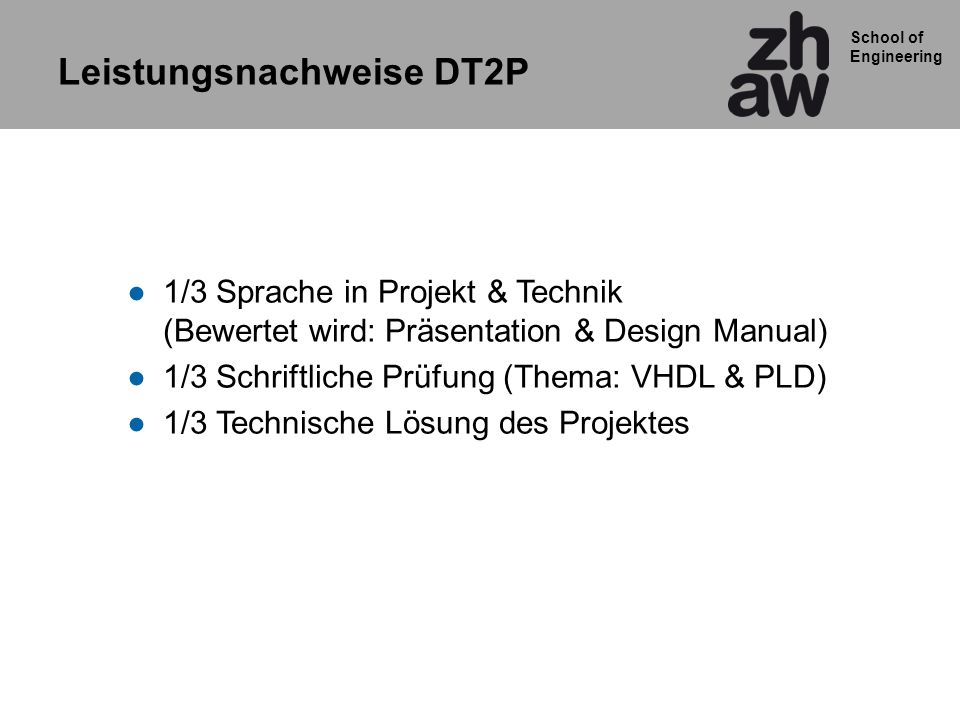

5 School of Engineering 1/3 Sprache in Projekt & Technik (Bewertet wird: Präsentation & Design Manual) 1/3 Schriftliche Prüfung (Thema: VHDL & PLD) 1/3 Technische Lösung des Projektes Leistungsnachweise DT2P

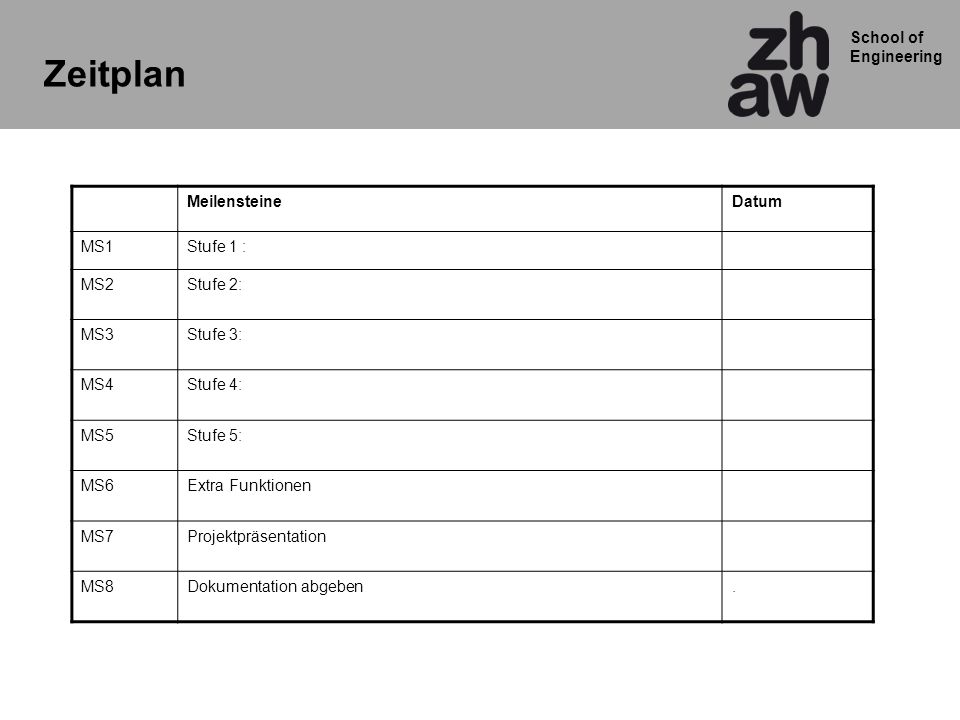

6 School of Engineering Zeitplan MeilensteineDatum MS1Stufe 1 : MS2Stufe 2: MS3Stufe 3: MS4Stufe 4: MS5Stufe 5: MS6Extra Funktionen MS7Projektpräsentation MS8Dokumentation abgeben.

7 School of Engineering MAX II Board

8 School of Engineering Extension Board mit GPS Empfänger and Display

9 School of Engineering Top Down Design

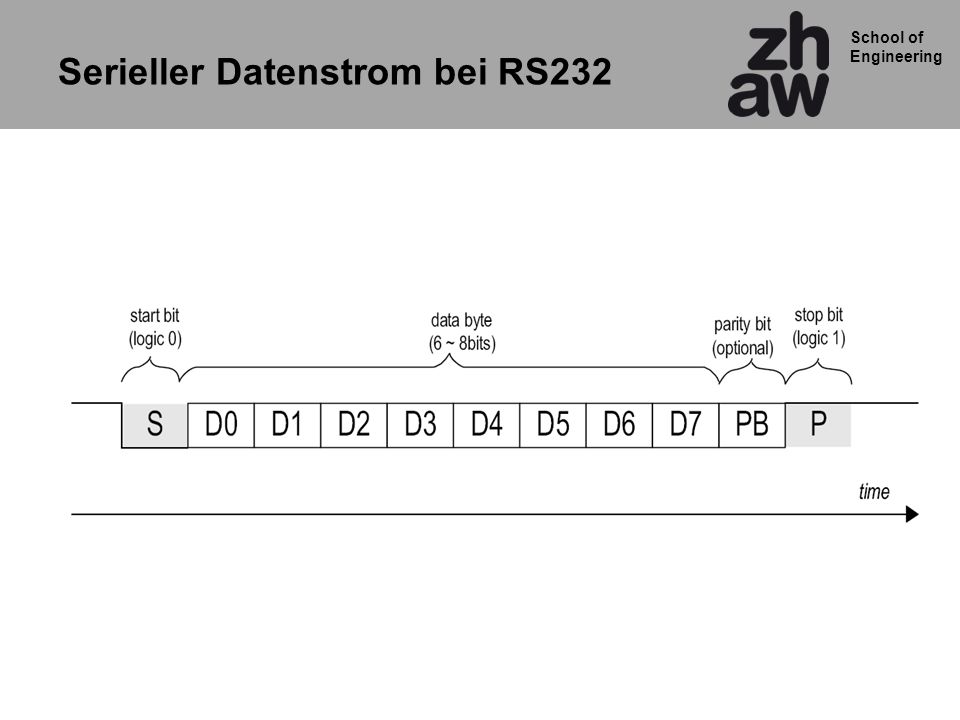

10 School of Engineering Serieller Datenstrom bei RS232

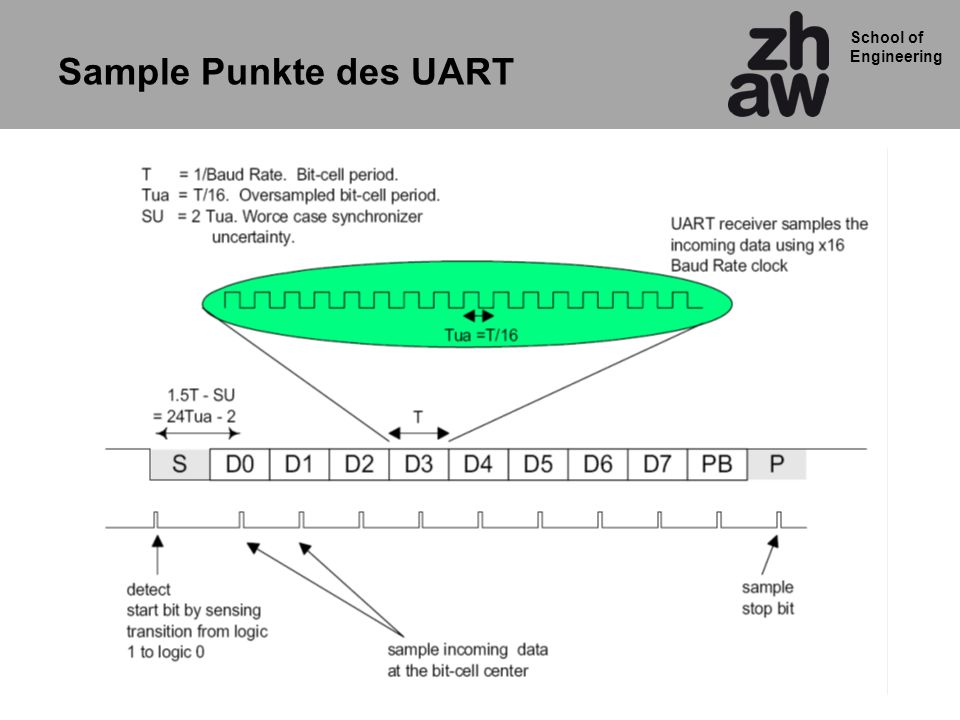

11 School of Engineering Sample Punkte des UART

12 School of Engineering LCD Driver 7

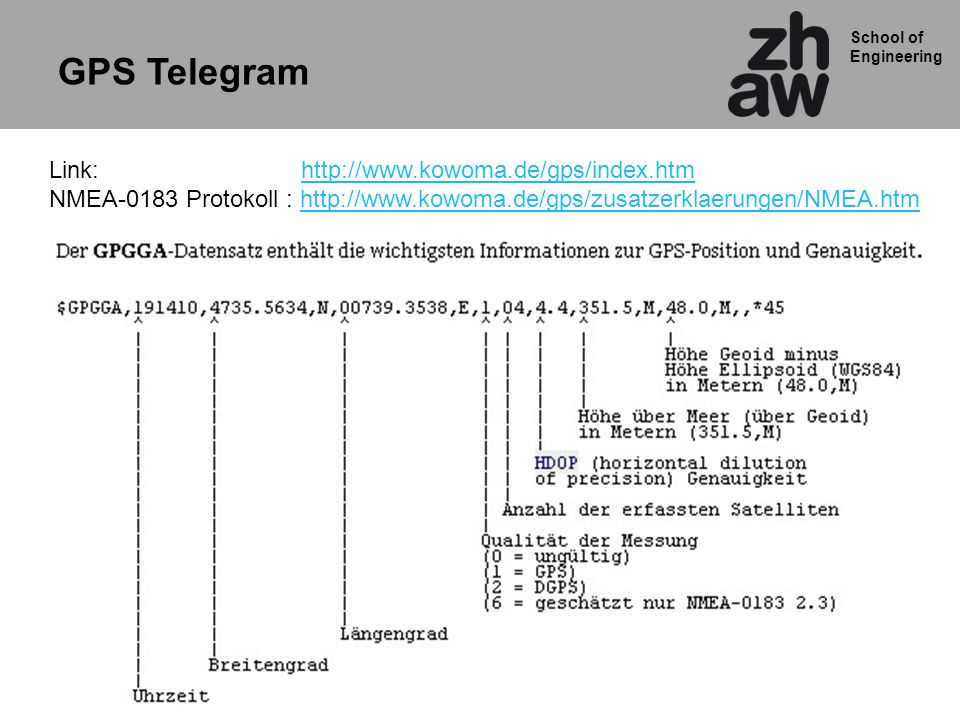

13 School of Engineering GPS Telegram Link: NMEA-0183 Protokoll :

14 School of Engineering ASCII Zeichensatz
