1 1 ROBOTIK Wie findet ein Roboter den Weg aus einem Labyrinth? Von Florian Gysin und Silas Kull FHBB Fachhochschule Beider Basel

2 2 Arbeitsvorgänge Wie können wir einem Roboter Befehle geben? Was sind unsere Hilfsmittel? Wie steuern wir die Sensoren und Motoren des Roboters an? Wie soll der Roboter im Labyrinth vorgehen? Mit welchen Situationen wird der Roboter im Labyrinth konfrontiert? Wie sind diese logisch zu bewältigen? Was waren unsere Probleme?

3 3 Wie können wir einem Roboter Befehle geben? PINs ansteuern (binär) LOW/HIGHPULS

4 4 Was sind unsere Hilfsmittel? Auf dem Computer: BASIC STAMP 2 Auf dem Roboter: Infrarot-SensorenSchrittmotoren

5 5 Wie steuern wir die Sensoren des Roboters an? Input auf LOW -> Messung Ergebnisse binär mit Pulsen beim Output abholen Sensoreneichen

6 6 Wie steuern wir die Motoren des Roboters an? Jeder Motor separat ansteuerbar PIN für Schritte PIN für Richtung Pulse auf Schritt-PIN -> Fahren

7 7 Wie soll der Roboter im Labyrinth vorgehen? Zufall (kleine Chance) Labyrinth in Memory abspeichern (speicheraufwändig) Immer einer Wand nachfahren (zeitaufwändig und u.U. unlösbar) -> welches ist die beste Umsetzung für unseren Roboter?

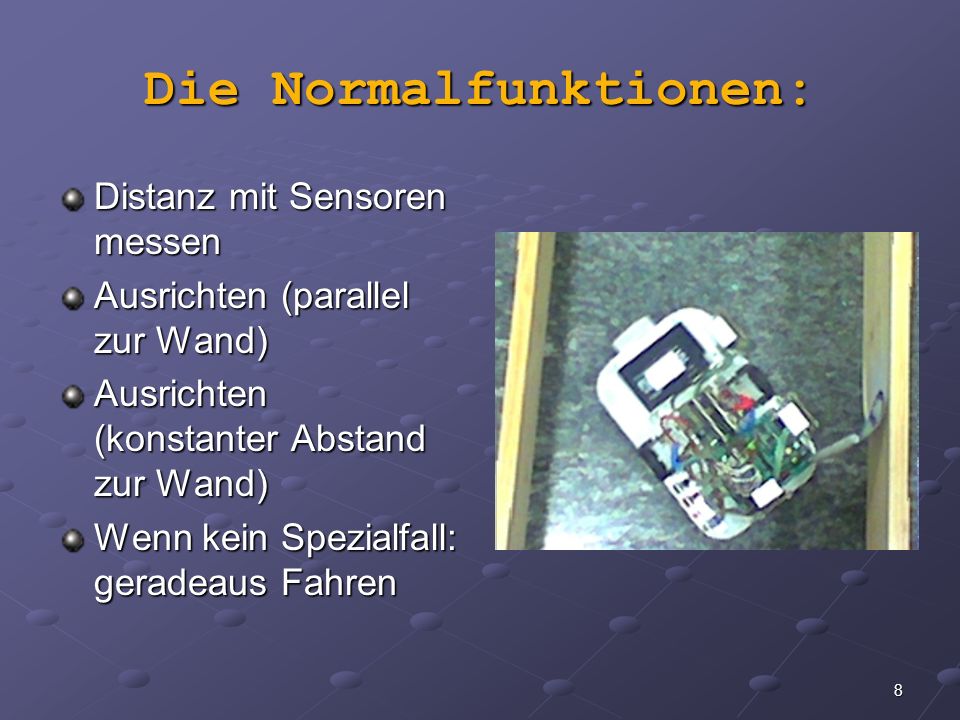

8 8 Die Normalfunktionen: Distanz mit Sensoren messen Ausrichten (parallel zur Wand) Ausrichten (konstanter Abstand zur Wand) Wenn kein Spezialfall: geradeaus Fahren

9 9 Mit welchen Situationen wird der Roboter im Labyrinth konfrontiert?

10 10 Wie sind diese Situationen logisch zu bewältigen? Sensor 2 sieht keine Wand mehr Roboter fährt vorwärts, dreht nach links ab, fährt nochmals vorwärts -> wieder eine Wand sichtbar Sensor 1 sieht Wand vor sich Roboter dreht nach rechts ab Wiederum normale Funktionen

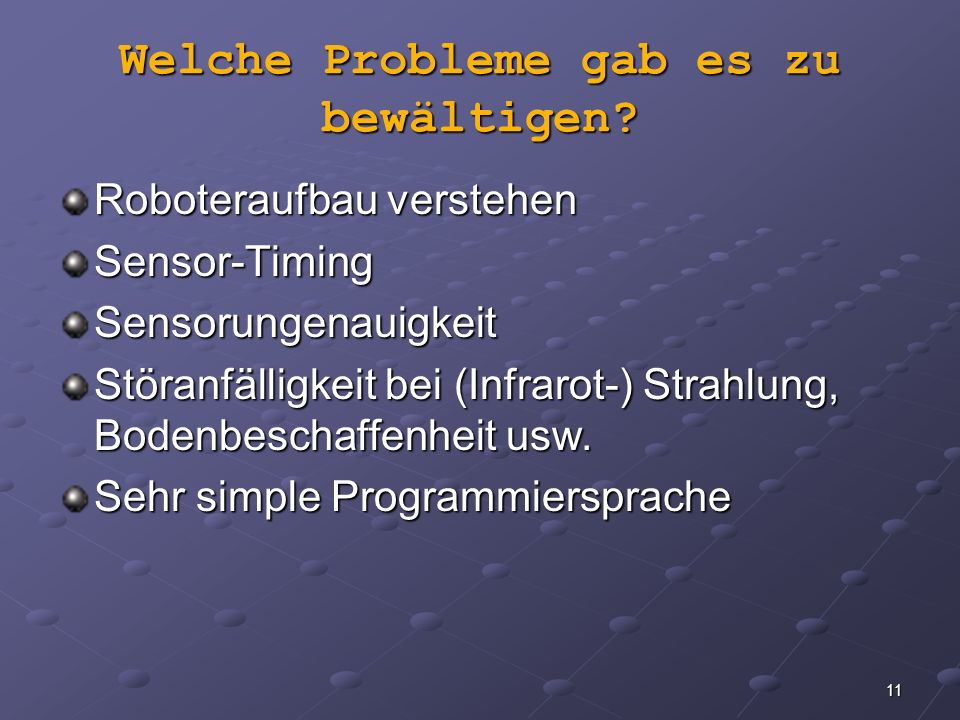

11 11 Welche Probleme gab es zu bewältigen? Roboteraufbau verstehen Sensor-TimingSensorungenauigkeit Störanfälligkeit bei (Infrarot-) Strahlung, Bodenbeschaffenheit usw. Sehr simple Programmiersprache

12 12 Dies war eine Präsentation von Florian Gysin und Silas Kull Wir danken der Stiftung Schweizer-Jugend- Forscht und insbesondere der Organisatorin Corinne Scacchi für dieses interessante Projekt und unseren Betreuern Andreas Kiebele und Radolf von Salis für die professionelle Einleitung in das Thema Robotik. Wir danken auch der Fachhochschule Beider Basel, die uns den Roboter zur Verfügung gestellt hat.
