Konstruktions-Programm 2D / 3D

Präsentation zum Thema: "Konstruktions-Programm 2D / 3D"—  Präsentation transkript:

1 Konstruktions-Programm 2D / 3D
vektor- und objektorientiertes Zeichnen Befehlseingabe grafisch (Menü/Symbolleisten) oder per Tastatureingabe (Befehlzeile) Zeichnungselemente werden auf transparenten Folien (Layern) zusammen gefasst Zeichnungselemente gruppierbar (Blöcke, externe Referenzen…) automatisierte Bemaßung Erstellung von Vorlagen FHP - Fachbereich Bauingenieurwesen

2 Offenes System kein fester Funktionsumfang,
sondern alle nötigen Basisfunktionen für CAD integriert Funktionalität erweiterbar, skalierbar DXF als offenes Dateiformat Scriptsprachen wie VBA und AutoLISP zur Automatisierung von Zeichungsabläufen etc. FHP - Fachbereich Bauingenieurwesen

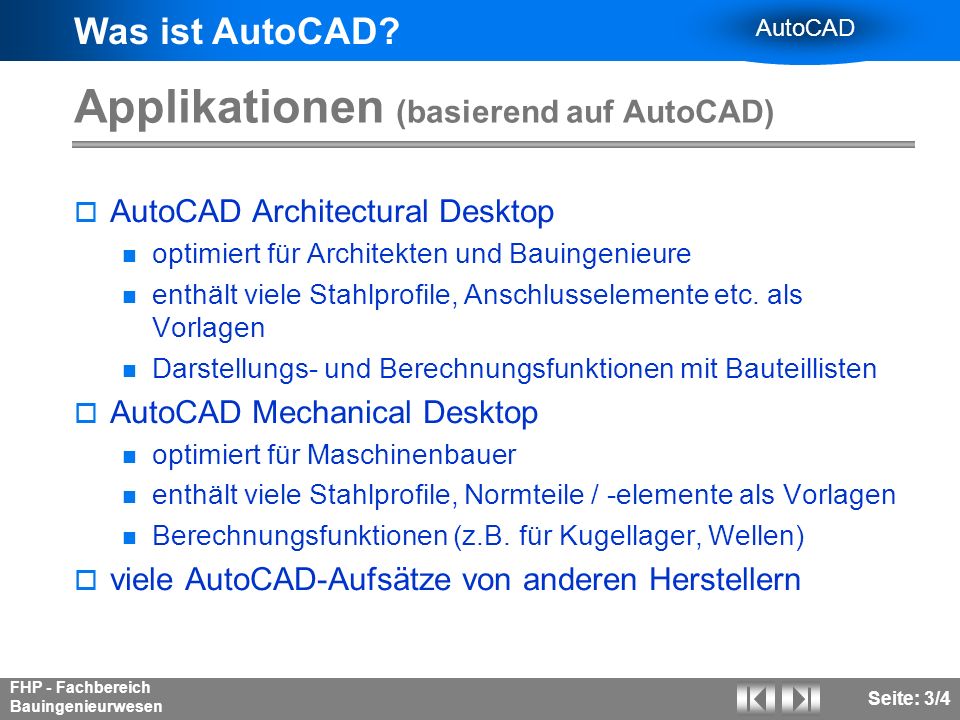

3 Applikationen (basierend auf AutoCAD)
AutoCAD Architectural Desktop optimiert für Architekten und Bauingenieure enthält viele Stahlprofile, Anschlusselemente etc. als Vorlagen Darstellungs- und Berechnungsfunktionen mit Bauteillisten AutoCAD Mechanical Desktop optimiert für Maschinenbauer enthält viele Stahlprofile, Normteile / -elemente als Vorlagen Berechnungsfunktionen (z.B. für Kugellager, Wellen) viele AutoCAD-Aufsätze von anderen Herstellern FHP - Fachbereich Bauingenieurwesen

4 Günstige Applikationen
AutoCAD SSL Vollversion für Lehrende und Studenten günstiger Preis (~ 100€) Lizenz auf 2 Jahre beschränkt! AutoCAD LT günstiger Preis (~ 1000€) reduzierter Umfang beim 3D-Zeichnen (z.B. nur als Drahtgitter) kein Ausbau durch Scriptsprachen wie VBA oder AutoLISP FHP - Fachbereich Bauingenieurwesen
