1 §4-1 §4 Rendering und Visibilität Computergrafik - SS Globale Beleuchtungsmodelle Erinnerung: - Ein lokales Beleuchtungsmodell berücksichtigt nur das direkt einfallende Licht einer Lichtquelle - Nur lokale Beleuchtung + konstante ambiente Beleuchtung, um reflektiertes und gebrochenes Licht zu simulieren Besser: Globale Beleuchtung - sowohl das direkt einfallende Licht als auch reflektiertes und gebrochenes Licht wird in dem zu schattierenden Punkt berücksichtigt

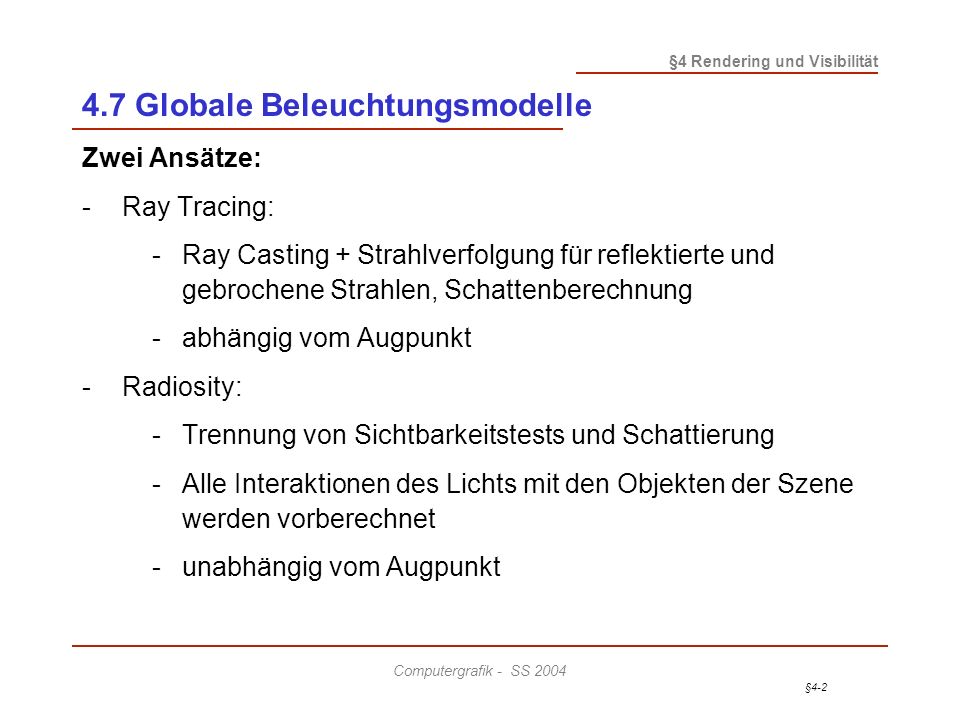

2 §4-2 §4 Rendering und Visibilität Computergrafik - SS Globale Beleuchtungsmodelle Zwei Ansätze: - Ray Tracing: -Ray Casting + Strahlverfolgung für reflektierte und gebrochene Strahlen, Schattenberechnung -abhängig vom Augpunkt - Radiosity: -Trennung von Sichtbarkeitstests und Schattierung -Alle Interaktionen des Lichts mit den Objekten der Szene werden vorberechnet -unabhängig vom Augpunkt

3 §4-3 §4 Rendering und Visibilität Computergrafik - SS Globale Beleuchtungsmodelle Ray-Tracing: Funktionsprinzip -backward ray-tracing: Da die meisten Lichtstrahlen das Auge nicht treffen, verfolgt man die Strahlen rückwärts vom Auge zur Fläche und dann zu den einzelnen Lichtquellen und weiteren Flächen. -Die Strahlen werden von jedem Pixel ausgehend zurück in die Szene verfolgt und bei jedem Schnittpunkt mit einem Objekt werden die direkten sowie die reflektierten und transmittierten Lichtanteile bestimmt. -Die auftretende Verzweigungsstruktur impliziert eine Baumstruktur!

4 §4-4 §4 Rendering und Visibilität Computergrafik - SS Globale Beleuchtungsmodelle Ray-Tracing: Rekursive Strahlverfolgung opaque object pixel semi-transparent object eye light initial ray surface normal R1R1 T1T1 R2R2 R3R3 R4R4 T4T4 light rays / shadow rays L1L1 L3L3 L4L4

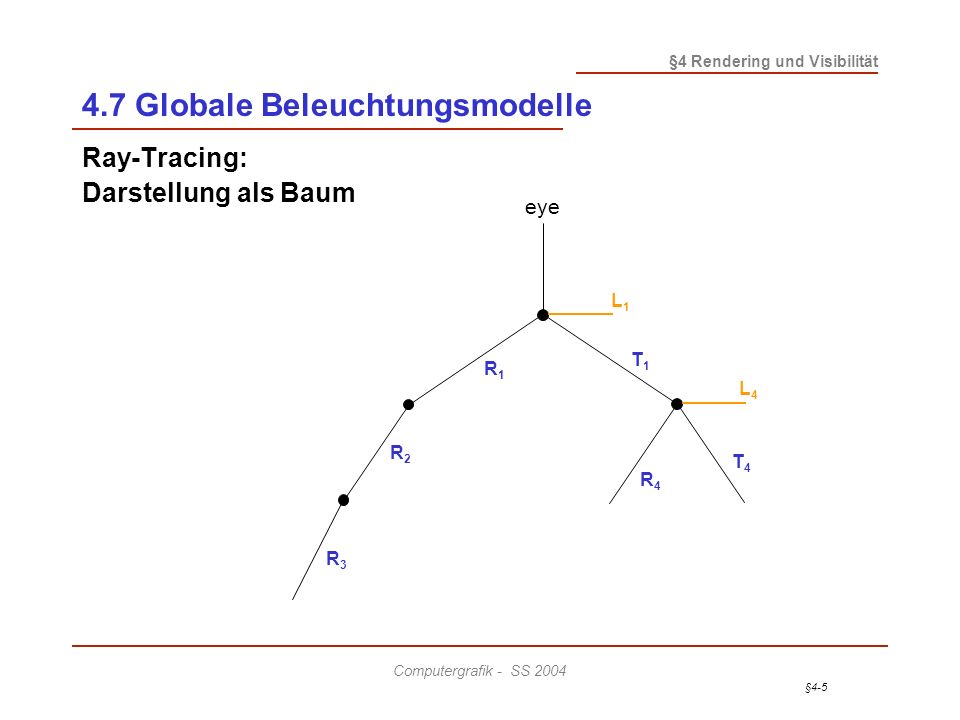

5 §4-5 §4 Rendering und Visibilität Computergrafik - SS Globale Beleuchtungsmodelle Ray-Tracing: Darstellung als Baum eye R3R3 R1R1 R2R2 T1T1 T4T4 R4R4 L1L1 L4L4

6 §4-6 §4 Rendering und Visibilität Computergrafik - SS Globale Beleuchtungsmodelle Ray-Tracing: Rekursive Strahlverfolgung Abbruch der rekursiven Strahlverfolgung, wenn - reflektierte und gebrochene Strahlen kein Objekt mehr schneiden oder - die Strahlenergie unter ein vorgegebenes Kriterium fällt oder - eine vorgegebene maximale Baumtiefe (Rekursionstiefe) erreicht ist oder - nicht mehr genügend Speicher zur Verfügung steht Bemerkung: Der Rechenaufwand des Verfahrens hängt stark von der Komplexität und Beschaffenheit der betrachteten Szene ab! Erst Raumteilungsverfahren, wie die Octree-Technik, machen Ray-Tracing-Verfahren überhaupt praktikabel.

7 §4-7 §4 Rendering und Visibilität Computergrafik - SS Globale Beleuchtungsmodelle Ray-Tracing: Schatten - Verfolge einen Strahl von einem gefundenen Schnittpunkt zu allen Lichtquellen. - Schneidet einer dieser Strahlen ein Objekt, dann liegt der Schnittpunkt im Schatten dieser Lichtquelle. - Den direkten Lichtstrahl zwischen einem Oberflächenpunkt und einer Lichtquelle nennt man Schattenfühler (shadow ray, shadow feeler, light ray). L2L2 L1L1 P 2, nicht im Schatten P 1, im Schatten

8 §4-8 §4 Rendering und Visibilität Computergrafik - SS Globale Beleuchtungsmodelle Ray-Tracing: Distributed Ray-Tracing In der Realität sind Spiegelungen nie ohne Schleier, denn kein Spiegel ist ganz eben und spiegelt zu 100%. Distribution Ray-Tracing ermöglicht die Erzeugung realistisch unscharfer Effekte beim Ray Tracing. Es wird nämlich nicht nur ein Strahl mit der Szene geschnitten, sondern auch andere Richtungen werden berücksichtigt und anschließend die Werte gemittelt.

9 §4-9 §4 Rendering und Visibilität Computergrafik - SS Globale Beleuchtungsmodelle Ray-Tracing: Distributed Ray-Tracing -Von vielen Strahlen gehen die meisten in die ausgezeichnete Reflexionsrichtung und einige brechen aus. Die Verteilung sieht dann birnenförmig aus.

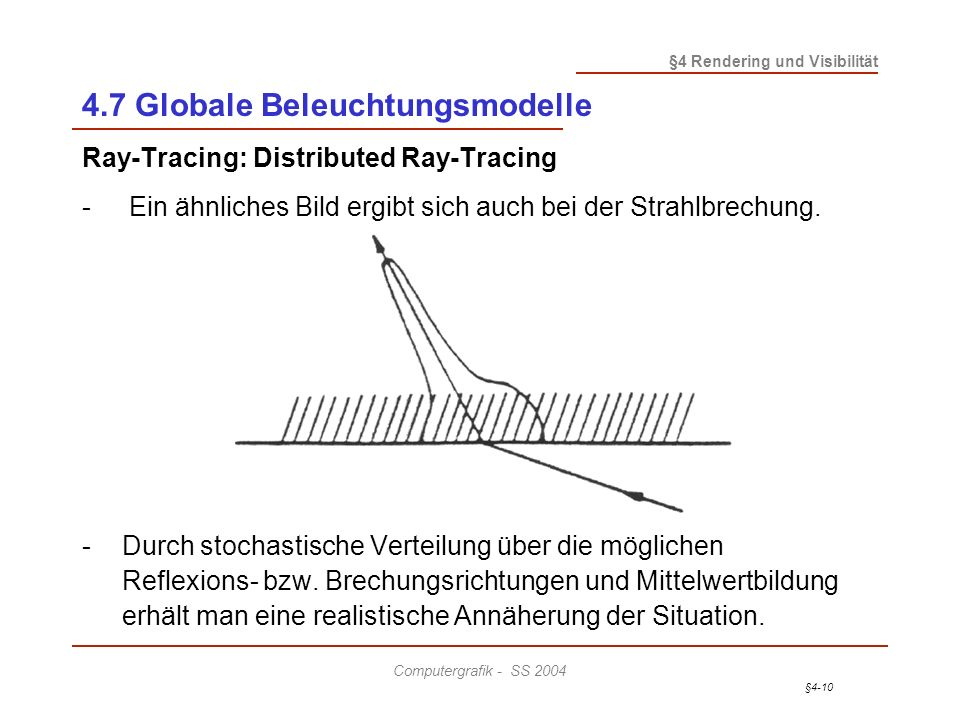

10 §4-10 §4 Rendering und Visibilität Computergrafik - SS Globale Beleuchtungsmodelle Ray-Tracing: Distributed Ray-Tracing - Ein ähnliches Bild ergibt sich auch bei der Strahlbrechung. -Durch stochastische Verteilung über die möglichen Reflexions- bzw. Brechungsrichtungen und Mittelwertbildung erhält man eine realistische Annäherung der Situation.

11 §4-11 §4 Rendering und Visibilität Computergrafik - SS Globale Beleuchtungsmodelle Ray-Tracing: Distributed Ray-Tracing - Flächige Lichtquellen Eine zusätzliche Erhöhung der Realistik ergibt sich, wenn man von der Annahme punktförmiger Lichtquellen abgeht. Um dies darstellen zu können, werden viele Strahlen in Richtung einer Lichtquelle gelegt. Mittels einer geeigneten stochastischen Verteilung der Strahlen lassen sich realistische Halbschatten erzeugen.

12 §4-12 §4 Rendering und Visibilität Computergrafik - SS Globale Beleuchtungsmodelle Ray-Tracing: Distributed Ray-Tracing – Blendentechnik Photorealistische Bilder entstehen durch Simulation der Blenden- öffnung der Kamera. Ein Punkt außerhalb der Schärfeebene wird verschwommen erscheinen. Man erreicht dies durch korrekte Berechnung der Linsenbrechung und stochastischer Verteilung der Strahlen über der Linsenoberfläche.

13 §4-13 §4 Rendering und Visibilität Computergrafik - SS Globale Beleuchtungsmodelle Ray-Tracing: Adaptives Supersampling Liegen die Werte pro Pixel zu sehr auseinander, so unterteile und starte das Verfahren erneut. Adaptives Supersampling startet in den einzelnen Pixeln indem Strahlen durch die vier Ecken und durch das Zentrum berechnet werden.

14 §4-14 §4 Rendering und Visibilität Computergrafik - SS Globale Beleuchtungsmodelle Ray-Tracing: Stochastic Ray-Tracing Loslösung von der starren Unterteilung und stochastisches Vorgehen, z. B. beim Supersampling:

15 §4-15 §4 Rendering und Visibilität Computergrafik - SS Globale Beleuchtungsmodelle Ray-Tracing – Eigenschaften +Der physikalische Vorgang der Beleuchtung (Strahlengang) wird sehr gut simuliert +hervorragend für Spiegelungen geeignet +Das Sichtbarkeitsproblem wird automatisch gelöst + große Wirklichkeitsnähe -nicht wirklich für diffuse Reflexion geeignet -erzeugt harte Bilder -sehr großer Rechenaufwand - Schnittpunktberechnung sehr aufwendig - Anfälligkeit für numerische Probleme

16 §4-16 §4 Rendering und Visibilität Computergrafik - SS Globale Beleuchtungsmodelle Radiosity - Berücksichtigt die Ausbreitung des Lichts unter Beachtung des Energiegleichgewichts in einem geschlossenen System - Für jede Fläche wird die ausgesandte oder reflektierte Lichtmenge bei allen anderen Flächen berücksichtigt - Zur Berechnung der auf eine Fläche einfallenden Lichtmenge werden benötigt: -die vollständigen geometrischen Informationen über die gegenseitige Lage aller strahlenden, reflektierenden und transparenten Objekte -die lichttechnischen Kenngrößen aller Körper

17 §4-17 §4 Rendering und Visibilität Computergrafik - SS Globale Beleuchtungsmodelle Radiosity Durch diffuse Objekt-zu-Objekt-Reflexionen entsteht ein stark unterschiedlicher Lichteinfall des indirekten Lichts. Dies ist speziell für die Innenarchitekturbilder von Bedeutung. Physikalisch exakt werden diese Beziehungen durch eine Integralgleichung des folgenden Typs beschrieben: Radiosity = die gesamte von einem Punkt ausgehende Helligkeit Die Szene wird nun zunächst einmal in Patches gleicher Intensität diskretisiert. (d.h. Flächenstücke, auf denen R gleich ist)

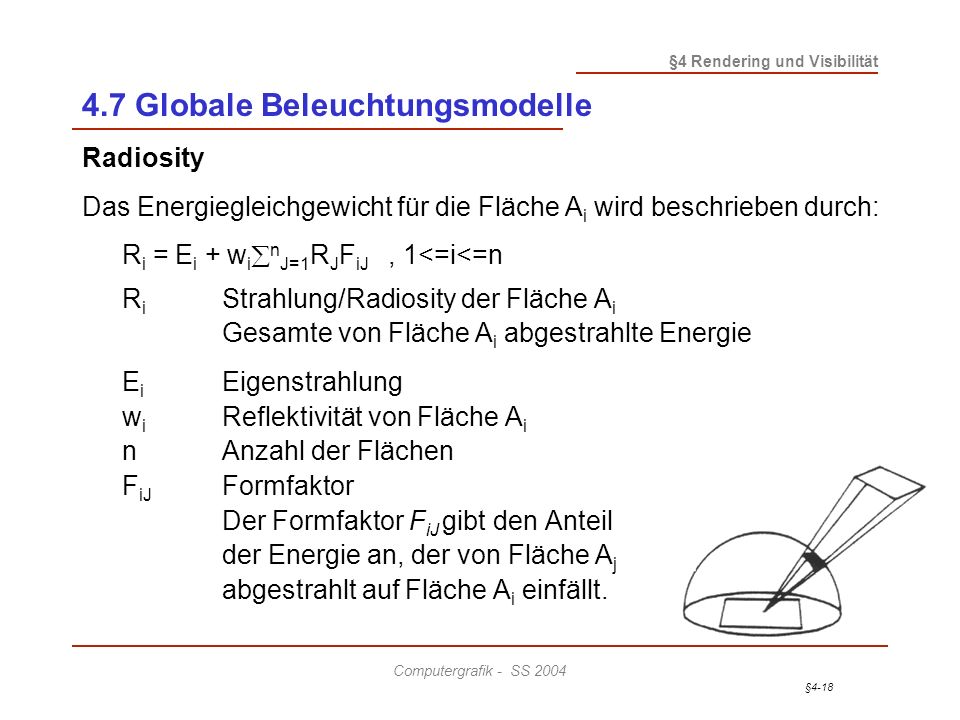

18 §4-18 §4 Rendering und Visibilität Computergrafik - SS Globale Beleuchtungsmodelle Radiosity Das Energiegleichgewicht für die Fläche A i wird beschrieben durch: R i = E i + w i n J=1 R J F iJ, 1<=i<=n R i Strahlung/Radiosity der Fläche A i Gesamte von Fläche A i abgestrahlte Energie E i Eigenstrahlung w i Reflektivität von Fläche A i nAnzahl der Flächen F iJ Formfaktor Der Formfaktor F iJ gibt den Anteil der Energie an, der von Fläche A j abgestrahlt auf Fläche A i einfällt.

19 §4-19 §4 Rendering und Visibilität Computergrafik - SS Globale Beleuchtungsmodelle Radiosity Unter der Annahme, daß die R i konstant sind, folgt: Bem.: - Gleichungssystem für die gesamte Szene - voll besetzt und groß! - eigentlich für jede Wellenlänge, mindestens für RGB!

20 §4-20 §4 Rendering und Visibilität Computergrafik - SS Globale Beleuchtungsmodelle Radiosity: Darstellung einer Szene 1. Berechnung der Strahlungswerte R i für alle Flächen A i 2. Abbildung der Szene und Bestimmung der sichtbaren Teile 3. Berechnung der Farbe für jedes Pixel Bemerkungen: - Für verschiedene Ansichten müssen nur der 2. und der 3. Schritt wiederholt werden - Schritt 3 kann durch lineare Interpolation entlang der Scanline beschleunigt werden - Für Schritt 1 müssen vor der Lösung des Gleichungssystems die Formfaktoren F ij berechnet werden!
