Bausteine zum objektorientierten Programmieren mit Delphi Gregor Noll 2009.

Ähnliche Präsentationen


Präsentation zum Thema: "Bausteine zum objektorientierten Programmieren mit Delphi Gregor Noll 2009."—  Präsentation transkript:

1 Bausteine zum objektorientierten Programmieren mit Delphi Gregor Noll 2009

2 Übersicht Klassen und Objekte - UMLed OOP - Rahmenprogramm Beispiele zum OOP aus dem Unterricht Vererbung - ein Einstiegsbeispiel Kursarbeiten mit OOP Ihre Erfahrungen - Ihre Beispiele

3 Klassen und Objekte Modellieren und Erstellen von Klassen Einsatz von UMLEd Erzeugen von Objekten Zugriffe auf Objekte get / set – Methoden Aufrufe objektspezifischer Operationen: Anfragen oder Aufträge Stempel herstellen Handwerkszeug Stempelabdruck erstellen Lesen oder Ausfüllen von Stempelfeldern ???

4 Klassen und Objekte Erstellen Sie die Klasse TPerson mit UMLed Stempel Stempelfelder Ausfüllen von Stempelfeldern Lesen von Stempelfeldern objektspezifische Operation

5 Sichtbarkeit - privat Zugriff nur innerhalb der Klasse # protected Zugriff nur innerhalb der Klasse und der von ihr abgeleiteten Klassen + public Zugriff von überall her ++ published public mit zusätzlichen internen Informationen

6 Für jede Klasse eine eigene Unit anlegen das macht UMLed automatisch: rechte Maustaste – Delphi Export TPerson unit mTPerson; Datei mTPerson.pas; vorher lässt sich gegebenenfalls der Quelltext bearbeiten Klassen in Delphi Speichern Sie TPerson in einen Ordner Personen

7 Rahmenprogramm Um mit einer Klasse zu arbeiten erstellen wir ein Delphiprogramm, das Objekte der Klasse bereitstellt (Stempelabdrücke erzeugt) eine Oberfläche für den Umgang mit den Objekten der Klasse bereitstellt Darstellung (View) der Attribute des Objekts Steuerung der Methodenaufrufe (Controller)

8 Programm: Oberfläche 'View' der Objekt- attribute Steuerung 'Controller ' Erstellen Sie mit Delphi die Oberfläche und speichern Sie das Projekt im Ordner Personen

9 Programm: Objekterzeugung Ein Objekt wird mit einer speziellen constructor-Methode erzeugt Es handelt sich dabei um eine Methode der Klasse Alle Objektfelder werden standarmäßig vom System automatisch initialisiert. Anschließend werden eventuelle Anweisungen der constructor-Methode ausgeführt Der Name des Konstruktors ist i. d. Regel create Analog gibt es auch eine destructor-Methode zum Vernichten eines Objekts Der Name ist i. d. Regel destroy Wenn die Methoden in einer Klasse fehlen, wird automatisch die entsprechende Methode der Superklasse bis hin zu TObject benutzt

10 UMLed: Konstruktor Ergänzen Sie Ihre Klassendeklaration!

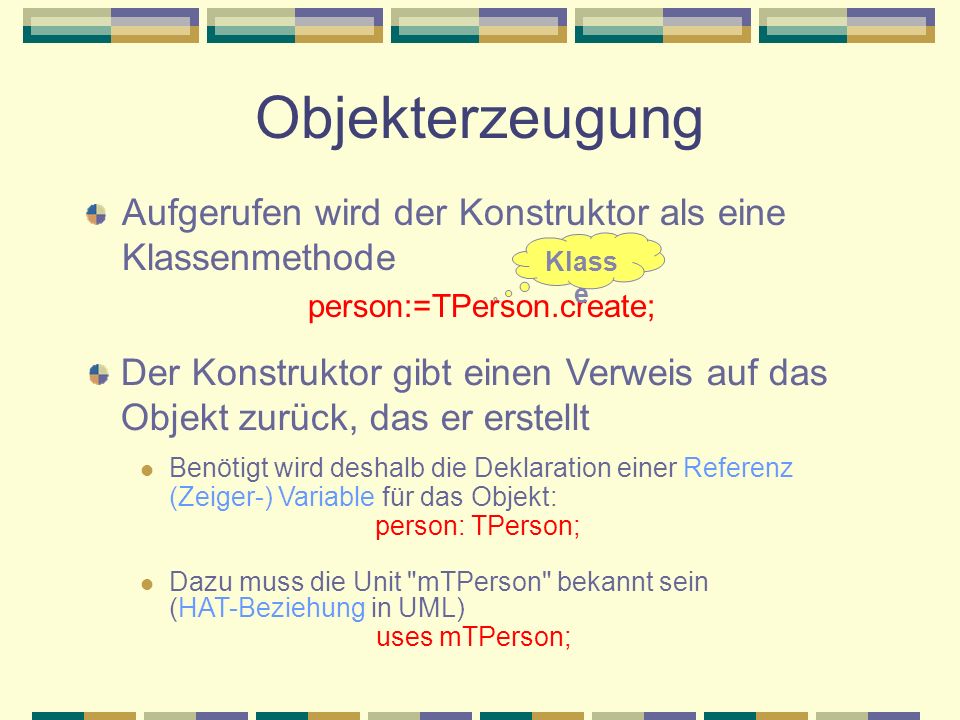

11 Objekterzeugung Aufgerufen wird der Konstruktor als eine Klassenmethode person:=TPerson.create; Klass e Der Konstruktor gibt einen Verweis auf das Objekt zurück, das er erstellt Benötigt wird deshalb die Deklaration einer Referenz (Zeiger-) Variable für das Objekt: person: TPerson; Dazu muss die Unit "mTPerson" bekannt sein (HAT-Beziehung in UML) uses mTPerson;

12 Programm: Objekterzeugung

13 UML: HAT-Beziehung

14 Datenkapselung Daten (Attribute, Felder) eines Objekts sind von außen nur über öffentliche Zugriffsmethoden lesbar oder veränderbar Datenzugrif f

15 Programm: Datenkapselung Ergänzen Sie Ihr Programm

16 Nachrichten an Objekte An ein Objekt eine Nachricht senden bedeutet, eine Methode des Objekts aufzurufen, als Aufforderung an das Objekt etwas zu tun wird im Objekt als Prozedur behandelt Anfrage an das Objekt nach Information wird im Objekt als Funktion behandelt

17 Nachricht als Anfrage Implementieren Sie die Methode TPerson.spricht"

18 Nachricht als Aufforderung Das "sprechen lassen" könnte auch als Aufforderung an die Person, etwas zu sagen, implementiert werden und z. B. als Soundausgabe realisiert werden:

19 BMI Schreiben Sie ein Programm, das den BodyMassIndex einer Person ausgibt. Entwickeln Sie mit UMLed eine Klasse TPerson, welche die notwendigen Attribute und Methoden enthält Infos: Google-Suche mit "BMI Düsseldorf", dann "BMI-Rechner" wählen

20 BMI: Personen-Modell Was stimmt hier nicht ?

21 BMI - Programm

22 BMI - mehrere Personen Erzeugung vieler Personen(-objekte) problemlos möglich im einfachsten Fall eine (dynamische) array- Struktur verwenden Alle Personen haben die gleichen Attribute und Methoden Alle Personen haben individuelle Attributwerte

23 BMI - mehrere Personen

24 Ampel Modellierung einer Verkehrsampel Steuerung mit internen Zuständen TZustaende = (ge,ro,gr,roge) View der Ampel über Bilder, die je nach Zustand sichtbar oder unsichtbar sind Schalten der Ampel mit Hilfe eines Timers

25 Ampel

26 Würfelspiel Drei Würfel werden geworfen. Sie gewinnen, wenn mindestens zwei Würfel die gleiche Zahl zeigen. Entwerfen Sie zur Programmierung eine Klasse "TWuerfel" und benutzen die Bilder im Verzeichnis "Bilder"

27 Würfelspiel - Modell

28 Würfelspiel - Spielobjekt Wir können das Würfelspiel auch so modellieren, dass wir eine Klasse "TSpiel" entwerfen, welche selbst wieder eine Klasse "TWuerfel" kennt (HAT-Beziehung) und deshalb für die Erzeugung und Vernichtung von Würfeln verantwortlich ist.

29 Würfelspiel - Spielobjekt

30 Automodell (Modell nach Tobias Selinger)

31 Nützliche Dialoge showmessage('Gut gemacht!'); e := inputbox('Titel','Anfrage','Vorgabe') e nimmt die Eingabe der Box als string auf bei "Abbrechen" erhält e den Vorgabewert !

32 Ein einfaches Konto Nach der Erzeugung ist keine Änderung von Nummer und Inhaber mehr möglich!

33 Ein einfaches Konto

34 Person mit mehreren Konten Eine Person soll über mehrere Bankkonten verfügen Verwendete Klassen TPerson TKonto wird von TPerson verwaltet

35 Person mit 3 Konten

36

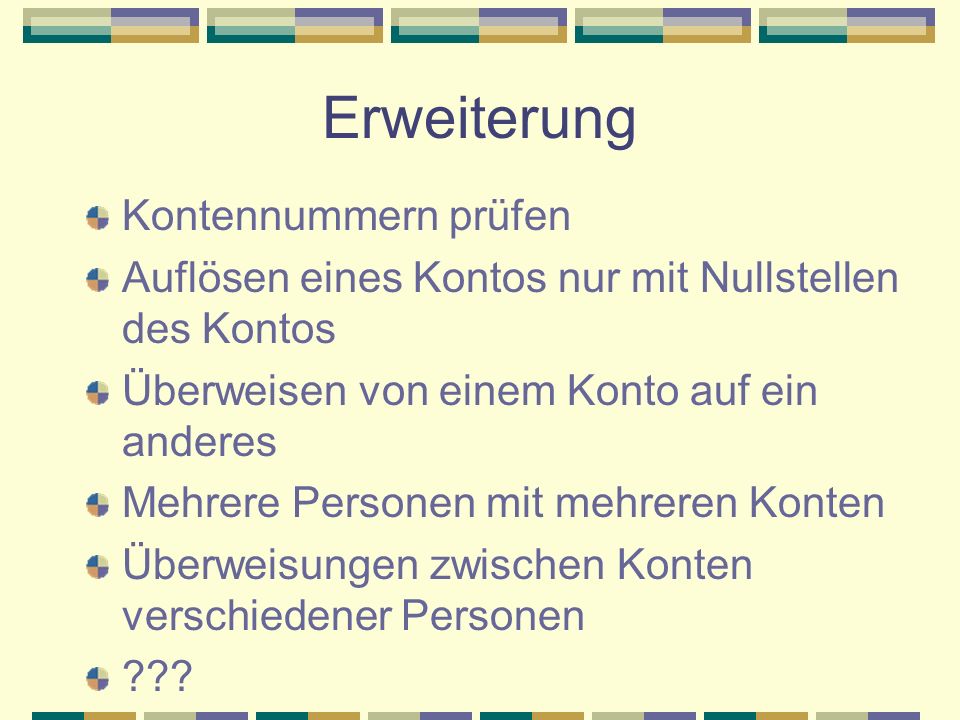

37 Erweiterung Kontennummern prüfen Auflösen eines Kontos nur mit Nullstellen des Kontos Überweisen von einem Konto auf ein anderes Mehrere Personen mit mehreren Konten Überweisungen zwischen Konten verschiedener Personen ???

38 Vererbung Kernprinzip der OO-Softwareentwicklung Einfaches Beispiel aus der Schulwelt

39 TPerson Vererbung - Generalisierung

40 Vererbung - Superklasse

41 Vererbung - GUI

42 Vererbung - Spezialisierung Entwicklung von Unterklassen mit speziellen Attributen oder Methoden Schulleiter beurteilt Lehrer

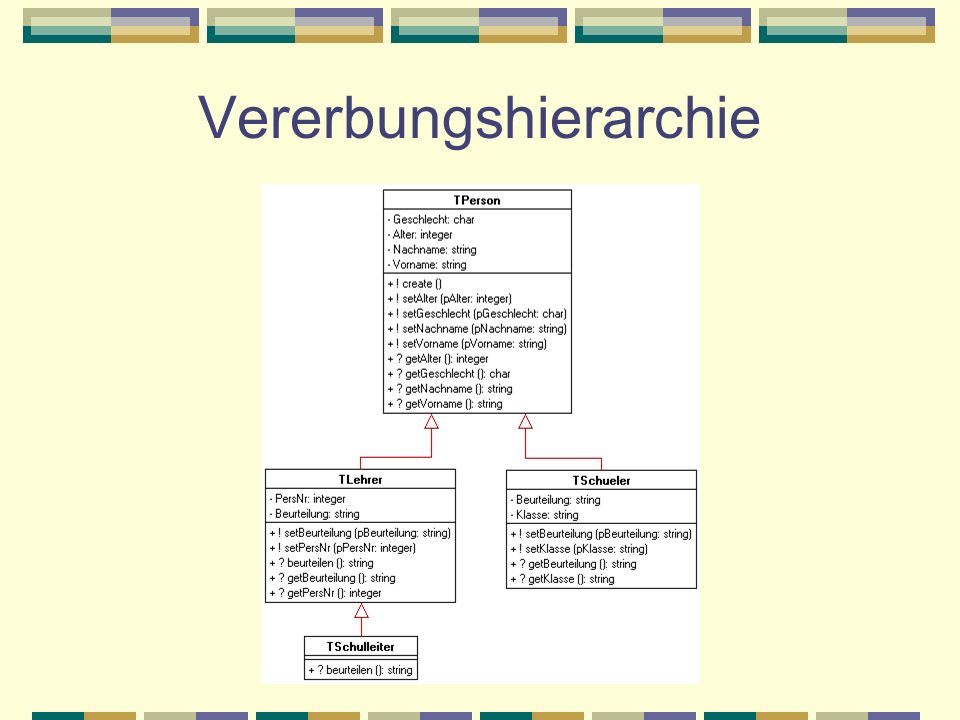

43 Vererbungshierarchie

44 Vererbung - Überschreiben Die Methode "beurteilen" der Klasse TSchulleiter überschreibt die virtuelle gleichnamige Methode der Superklasse Dies geschieht explizit mit Hilfe der Deklaration function beurteilen:string; overide

45 Zuweisungskompatibilität Objekte der Superklasse können auf Objekte ihrer Unterklasse verweisen, aber nicht umgekehrt L:TLehrer;SL:TSchulleiter; L:=SL ist möglich (jeder SL ist L) SL:=L ist nicht möglich Es wäre sonst eine Referenz SL.xy auf eine Objektkomponente xy möglich, die für SL, aber nicht für L existiert. (z. B. haben SL ein persönliches Dienstzimmer)

46 Polymorphie Die Zuweisungskompatibilität und die sog. späte Bindung ( d. h. die Auflösung von Methodenadressen erst zur Laufzeit) ermöglichen es, mit einem Methodenaufruf Aktionen auszulösen, die vom aktuellen Objekt beim Aufruf abhängen L, LE :TLehrer und SL:TSchulleiter TLehrer.beurteilen falls L:=LE L.beurteilen TSchulleiter.beurteilen falls L:=SL Aulösung zur Laufzeit

47 statisch - dynamisch Durch die Deklaration im Quelltext erfolgt eine statische Typenbindung L:TLehrer; SL:TSchulleiter; Typenprüfungen finden auf Basis des statischen Typs statt Fehlt etwa die Methode "beurteilen" in TLehrer, so erfolgt bei L.beurteilen eine Fehlermeldung des Compilers trotz einer vorherigen Zuweisung L:=SL Die Methodensuche zur Laufzeit basiert auf dem aktuellen (dynamischen) Typ des Objektes zur Laufzeit

48 inherited Das Schlüsselwort inherited erlaubt den Aufruf der überschriebenen Methode der Superklasse Wir können dem Schulleiter auf diese Weise nach der Beurteilung des Lehrers zusätzlich die Beurteilung des Schülers in seiner Methode "beurteilen" zuweisen SBeurteilung := inherited beurteilen;

49 Kursarbeiten Zweigeteilt Fragen zu den Konzepten Programmierung auf Papier bzw. am Computer Einsatz von UMLEd Vorgabe von Programmgerüsten Hinweise zum zeitlichen Umfang Kursarbeit

50

51 KA: Artikelverwaltung

52 KA-NT: Reiseverwaltung

53 KA: Blinklicht

54 KA: Kinokasse
