5. Übung: Analyse einer Bodenkarte I

Präsentation zum Thema: "5. Übung: Analyse einer Bodenkarte I"—  Präsentation transkript:

1 5. Übung: Analyse einer Bodenkarte I
Nächste Übung: Donnerstag, , 14:00 MEZ Listen Anwesenheitsliste

2 Der Lebenszyklus von Zyklonen
Zyklonen sind Tiefdruckgebiete, die sich typischerweise an der Polarfront bilden. Tiefdruckgebiete sind zur Aufrechterhaltung des Energie- und Drehimpulsbudgets erforderlich. Über den mittleren Breiten sorgen große zyklonale und antizyklonale Wirbel für den notwendigen Luftmassenaustausch. Zyklonen und Antizyklonen sind für den Transport von (Sub)tropikluft nach Norden und von Polarluft nach Süden verantwortlich. Der Lebenszyklus von Zyklonen kann sehr unterschiedlich ausfallen, häuftig treten jedoch typische Entwicklungsstadien auf. Zunächst wird die Entwicklung in der gesamten Troposphäre betrachtet: Initialphase 300 hPa 500 hPa 850 hPa Boden Polarjet Polarfront Eine kleine Welle an der Polarfront führt häufig zur Initialisierung einer Zyklone. Quelle: Fig. 95 in Defant und Mörth (1978)

3 Die Polarfront beginnt zu mäandrieren.
Wellenstörung Druckfall am Boden verursacht eine Zirkulation, die kalte Luft in Richtung warme und warme in Richtung kalte Luft transportiert. Quelle: Fig. 95 in Defant und Mörth (1978) Idialzyklone Die Kaltfront kommt schneller voran als die Warmfront, wodurch sich der Warmsektor verengt. Die Polarfront beginnt zu mäandrieren. Quelle: Fig. 100 in Defant und Mörth (1978)

4 Der Polarjet und die Polarfront beginnen sich einzudrehen.
okkludiertes Tief Die Kaltfront erreicht die Warmfront und es bildet sich eine Okklusion, an der warme Luftmassen gehoben werden. Quelle: Fig. 105 in Defant und Mörth (1978) Der Polarjet und die Polarfront beginnen sich einzudrehen.

5 okkludiertes Tief im Endstadium
Das Tiefdruckgebiet ist nahezu vollständig okkludiert. Die warme Luftmasse ist fast vollständig gehoben und die Okklusion dreht sich spiralförmig im Kern der Zyklone ein. Quelle: Fig. 105 in Defant und Mörth (1978) In der Höhe beginnt sich oft kalte Luft von der polaren Luftmasse abzuschnüren. In der oberen Troposphäre bildet sich eine geschlossene Zirkulation aus.

6 „Cut-Off“-Prozess Quelle: Fig. 108 in Defant und Mörth (1978) Die Abschnürung eines Troges (d. h. von Kaltluft) von der Höhenströmung wird als sog. „Cut-Off“-Prozess bezeichnet. Kalte Luft die sich vollständig von der Polarkalotte abgeschnürt hat und eine eigenständige Zirkulation aufweist stellt einen sog. „Cut-Off“ dar. Die kalte Luft schiebt sich keilförmig unter die warme Luftmasse in ihrer Umgebung, wodurch Hebungsprozesse verursacht werden. Cut-Offs haben eine lange Lebensdauer und sind schwer vorhersagbar. Sie lösen sich entweder langsam auf oder integrieren sich wieder in die Höhenströmung.

7 Cut-Off Ein Cut-Off entsteht durch die Abschnürung von Kaltluft von der Höhenströmung (Cut-Off-Prozess). Er ist häufig in der gesamten Troposphäre zu erkennen, das bedeutet, dass er in der Höhe tiefes Geopotenzial und am Boden tiefen Luftdruck aufweist. In der Bodenkarte sind geschlossene Isobaren zu erkennen. Häufig liegt unter der abgeschnürten Kaltluft oder an dessen Rand ein Tiefdruckgebiet, das mit seinen Fronten die Wetterlage beeinflusst. Die Verlagerung eines Cut-Offs wird nicht mehr durch die Höhenströmung sondern vor allem durch die Luftdruckverteilung (z. B. Antizyklonen) gesteuert und ist deshalb nur schwer abzuschätzen. 500 hPa Bodenkarte K-32°C T UTC (Quelle: DWD)

8 Kaltlufttropfen Der sog. Kaltlufttropfen stellt einen besonderen Cut-Off dar. Im Falle eines Kaltlufttropfens isoliert sich in der mittleren und oberen Troposphäre kalte Polarluft. Kaltlufttropfen entstehen beim Cut-Off-Prozess und sind häufig das Relikt einer voll entwickelten Zyklone, deren Bodenwirbel sich aufgefüllt hat. Der Kaltlufttropfen weist in der unteren Troposphäre keine Tiefdruckaktivität auf. Am Boden sind im Isobarenfeld keine geschlossenen Isobaren erkennbar. In höheren Schichten lassen sich vor allem mittels relativer Topographien geschlossene Isohypsen ausmachen. Kaltlufttropfen lösen sich nur langsam auf. Einerseits führt hochreichende Konvektion zu freiwerdender latenter Wärme und damit zur Erwärmung der kalten Luft. Durch horizontale Durchmischung kommt es andererseits gleichfalls zur sensiblen Wärmezufuhr. Die Verlagerung von Kaltlufttropfen erfolgt in der Regel in Richtung der unteren Strömung. Häufig kommen Kaltlufttropfen in den Übergangsjahreszeiten vor. Über dem Mittelmeer treten dabei typischerweise Gewitter mit ergiebigen Niederschlägen auf.

9 T T Bsp. eines Kaltlufttropfens 300 hPa: 12.06.2006 00 UTC
Bodenkarte: UTC kein Tief am Boden

10 Kaltlufttropfen © wetter.3.de © wetter.3.de 04. Juni 2013 12 UTC
500 hPa: Geopotential, Druck 320 K Isentrope: IPV © wetter.3.de © wetter.3.de Ein Kaltlufttropfen ist ein abgeschlossenes Höhentief, bei dem am Boden keine Tiefdruckaktivität erkennbar ist. Meist handelt es sich um polare Luftmassen, die sich auf der warmen Seite der Polarfront in der Luftmasse der gemäßigten Breiten befinden. Es kommt aber auch vor, dass sich ein solches Höhentief innerhalb der polaren Luftmassen bildet, d. h. auf der kalten Seite der Polarfront. In diesem Fall befinden sich artische Luftmassen innerhalb des Kaltlufttropfens. Kaltlufttropfen sind mit Schauern und Gewittern verbunden und deren Zugbahn ist schwer vorherzusagen, da diese nicht mit der Höhenströmung verlagert werden.

11 36 h-Vorhersage: Kaltlufttropfen 14.06.2006 12 UTC

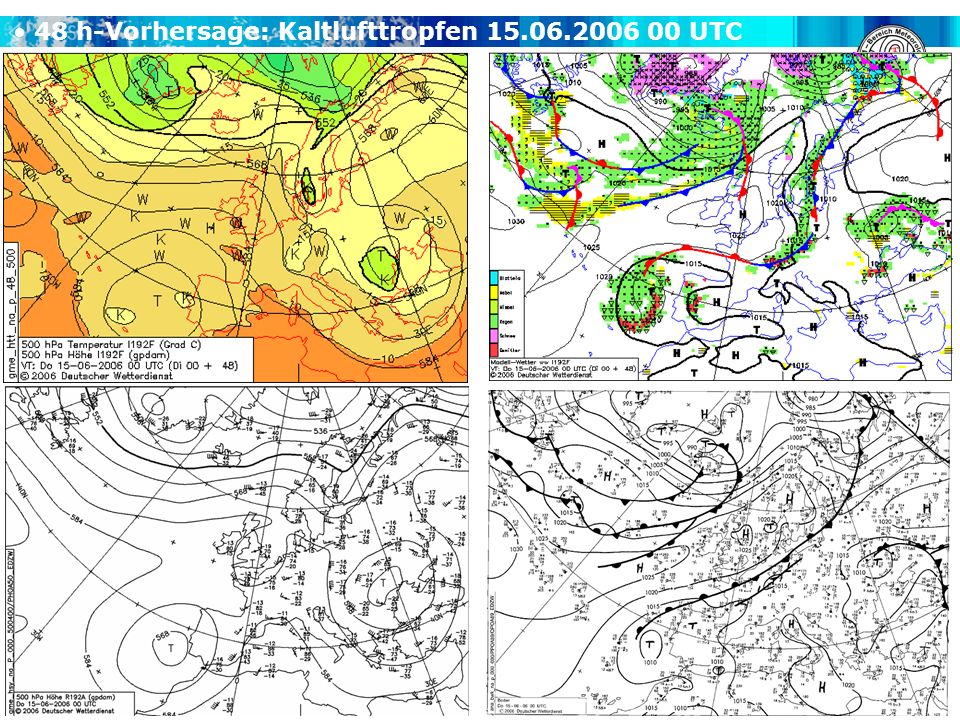

12 48 h-Vorhersage: Kaltlufttropfen 15.06.2006 00 UTC

13 GFS-Vorhersage: 14.06.2006 12 UTC & 15.06.2006 00 UTC

14 Der Lebenszyklus von Zyklonen am Boden

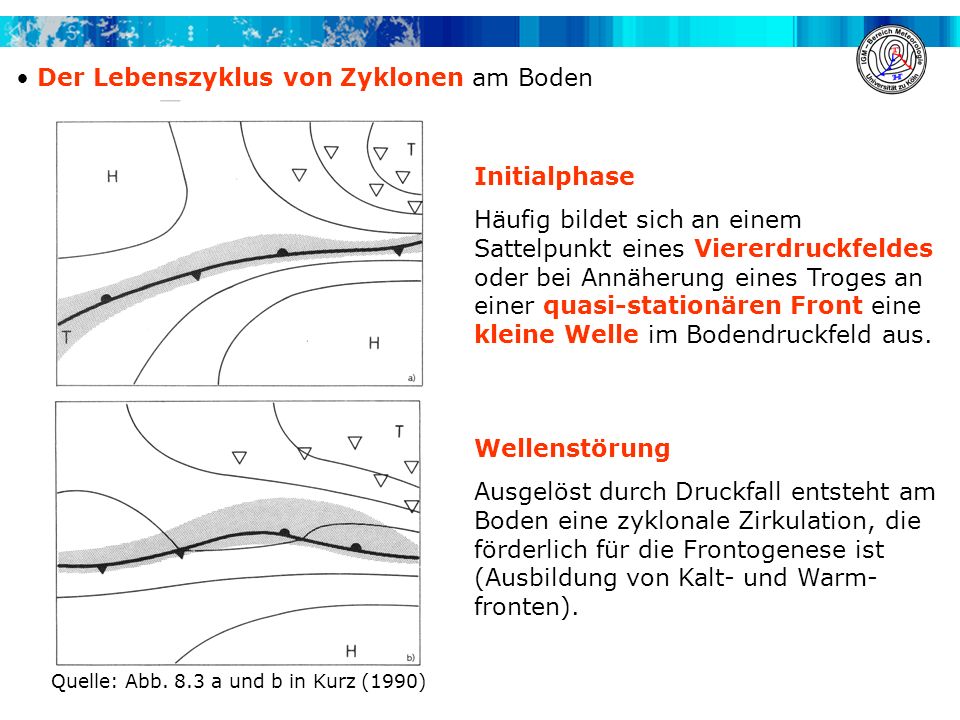

Initialphase Häufig bildet sich an einem Sattelpunkt eines Viererdruckfeldes oder bei Annäherung eines Troges an einer quasi-stationären Front eine kleine Welle im Bodendruckfeld aus. Wellenstörung Ausgelöst durch Druckfall entsteht am Boden eine zyklonale Zirkulation, die förderlich für die Frontogenese ist (Ausbildung von Kalt- und Warm-fronten). Quelle: Abb. 8.3 a und b in Kurz (1990)

15 - + Einschub: Verlagerung von Fronten
Wirkung des isallobarischen Windes Verlagerung der Fronten durch die frontsenkrechte Komponente des „isallobarischen Windes“ (ist vom Drucksteig- zum Druckfallgebiet gerichtet) Großer Unterschied in den Drucktendenzen vor und nach der Kaltfront (Druckfall vor der Front, Druckanstieg danach) „Die Kaltfront wird quasi angesaugt“ Bodenkarte, UTC Orkantief Kyrill Schnelle Frontverlagerung Geringere Unterschiede in den Drucktendenzen an der Warmfront Wellenbildung kann entstehen, wenn sich die Drucktendenzen umkehren

16 Einschub: Verlagerung von Fronten

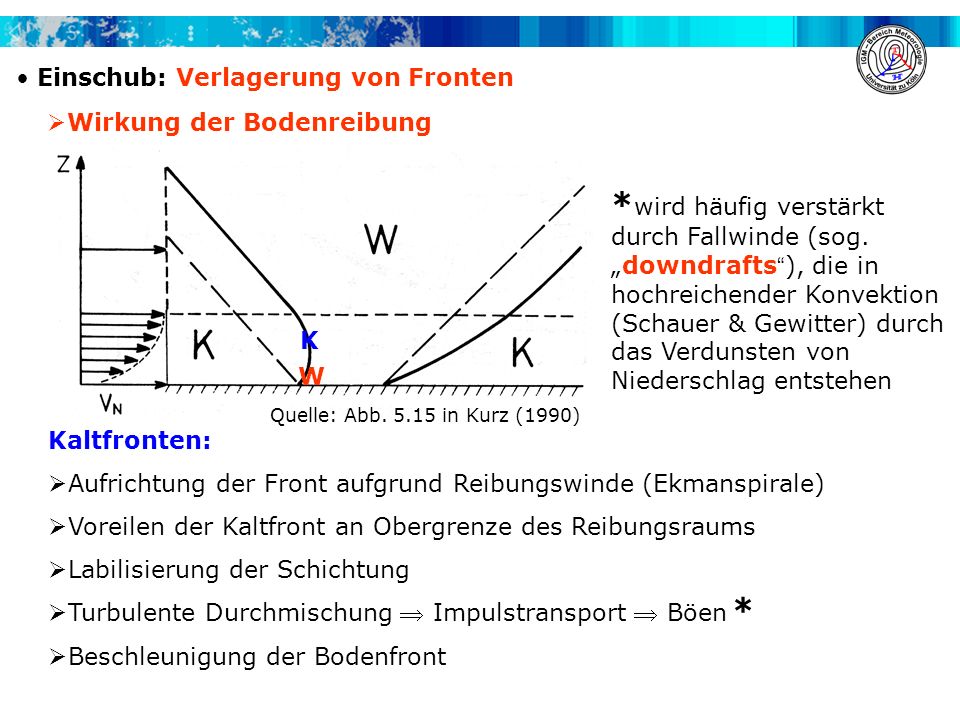

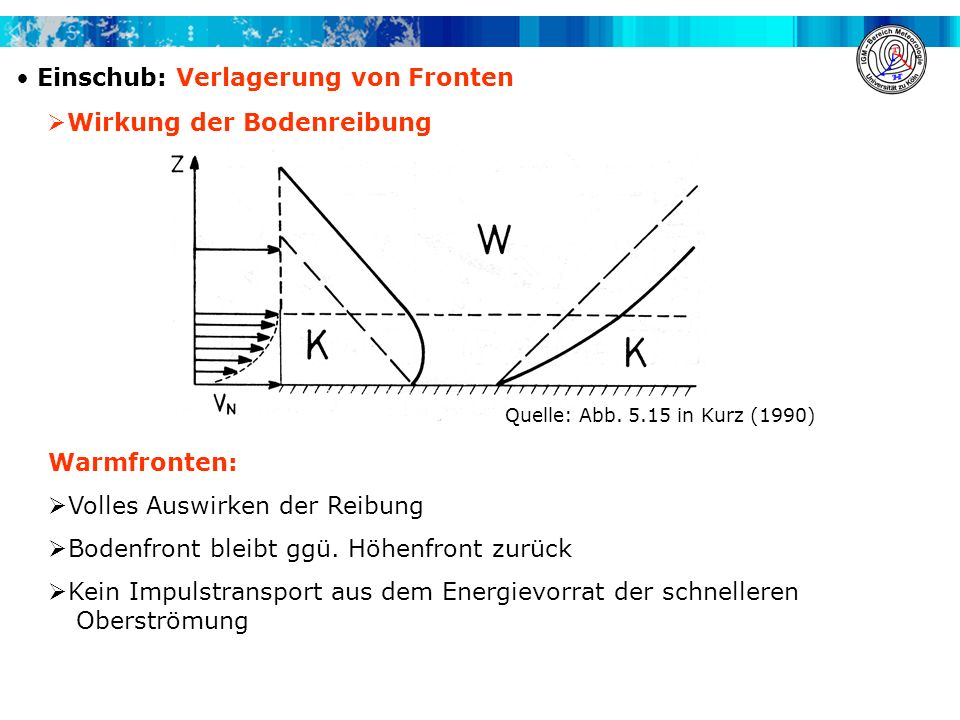

Wirkung der Bodenreibung *wird häufig verstärkt durch Fallwinde (sog. „downdrafts“), die in hochreichender Konvektion (Schauer & Gewitter) durch das Verdunsten von Niederschlag entstehen K W Quelle: Abb in Kurz (1990) Kaltfronten: Aufrichtung der Front aufgrund Reibungswinde (Ekmanspirale) Voreilen der Kaltfront an Obergrenze des Reibungsraums Labilisierung der Schichtung Turbulente Durchmischung  Impulstransport  Böen Beschleunigung der Bodenfront *

17 Einschub: Verlagerung von Fronten
Wirkung der Bodenreibung Quelle: Abb in Kurz (1990) Warmfronten: Volles Auswirken der Reibung Bodenfront bleibt ggü. Höhenfront zurück Kein Impulstransport aus dem Energievorrat der schnelleren Oberströmung

18 Einschub: Verlagerung von Fronten

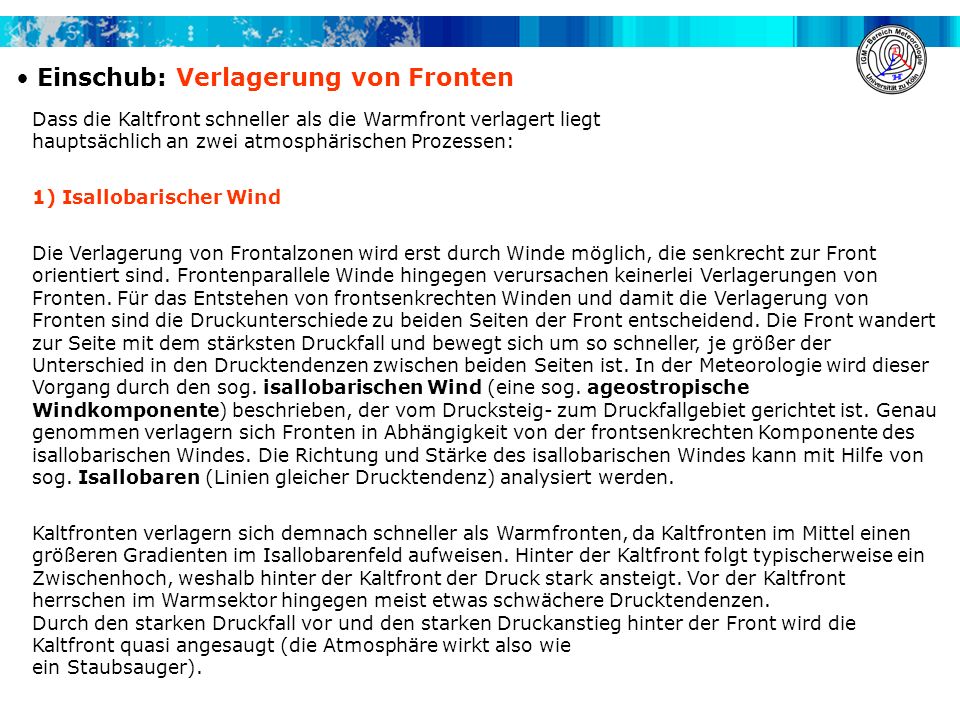

Dass die Kaltfront schneller als die Warmfront verlagert liegt hauptsächlich an zwei atmosphärischen Prozessen: 1) Isallobarischer Wind Die Verlagerung von Frontalzonen wird erst durch Winde möglich, die senkrecht zur Front orientiert sind. Frontenparallele Winde hingegen verursachen keinerlei Verlagerungen von Fronten. Für das Entstehen von frontsenkrechten Winden und damit die Verlagerung von Fronten sind die Druckunterschiede zu beiden Seiten der Front entscheidend. Die Front wandert zur Seite mit dem stärksten Druckfall und bewegt sich um so schneller, je größer der Unterschied in den Drucktendenzen zwischen beiden Seiten ist. In der Meteorologie wird dieser Vorgang durch den sog. isallobarischen Wind (eine sog. ageostropische Windkomponente) beschrieben, der vom Drucksteig- zum Druckfallgebiet gerichtet ist. Genau genommen verlagern sich Fronten in Abhängigkeit von der frontsenkrechten Komponente des isallobarischen Windes. Die Richtung und Stärke des isallobarischen Windes kann mit Hilfe von sog. Isallobaren (Linien gleicher Drucktendenz) analysiert werden. Kaltfronten verlagern sich demnach schneller als Warmfronten, da Kaltfronten im Mittel einen größeren Gradienten im Isallobarenfeld aufweisen. Hinter der Kaltfront folgt typischerweise ein Zwischenhoch, weshalb hinter der Kaltfront der Druck stark ansteigt. Vor der Kaltfront herrschen im Warmsektor hingegen meist etwas schwächere Drucktendenzen. Durch den starken Druckfall vor und den starken Druckanstieg hinter der Front wird die Kaltfront quasi angesaugt (die Atmosphäre wirkt also wie ein Staubsauger).

19 Einschub: Verlagerung von Fronten
2) Bodenreibung Die Wirkung des isallobarischen Windes auf die Frontverlagerung wird jedoch stark durch die Bodenreibung beeinflusst, wodurch starke Unterschiede zwischen Warm- und Kaltfronten auftreten. Die Windzunahme in der planetaren Grenzschicht richtet die Kaltfront stark auf. Zusätzlich stößt häufig die Kaltluft in der Höhe schneller vor als in direkter Bodennähe. Die Bodenreibung führt an der Warmfront dazu, dass diese eine flache Lage einnimmt und die Bodenfront gegenüber der Warmfront weit zurück bleibt. Die Bodenreibung führt also zu unterschiedlichen Schichtungen (Kaltfront: unten warm, oben kalt; Warmfront: unten kalt, oben warm), welche die atmosphärische Stabilität beeinflusst. Die Schichtung der unteren Atmosphäre wird an der Kaltfront destabilisiert und an der Warmfront stabilisiert. Eine wichtige Rolle für die Beschleunigung der Kaltfront spielt die geringe atmosphärische Stabilität im Bereich der Frontalzone. Die Destabilisierung führt dazu, dass Luftpakete in der planetaren Grenzschicht leicht auf- oder absteigen können. Das Auf- und Absteigen von Luftpaketen kann wiederum durch verschiedene atmosphärische Prozesse ausgelöst werden. Zum einen kann durch die Sonneneinstrahlung (sog. solare Strahlung) die Luftschicht in Bodennähe erwärmt werden, wodurch die sog. thermische Turbulenz erzeugt wird. Zum anderen nehmen die Windgeschwindigkeiten zum Boden hin aufgrund der Reibung ab (Reibungswind), weshalb eine Scherung in der Windgeschwindigkeit zwischen Boden und den darüber befindlichen Niveaus feststellbar ist. Die Windscherung erzeugt wiederum Turbulenz, die sog. mechanische Turbulenz.

20 Einschub: Verlagerung von Fronten
2) Bodenreibung (Fortsetzung) Die induzierte Turbulenz führt nun dazu, dass es in der Grenzschicht zum Impulstransport aus dem Energievorrat der schnelleren Oberströmung kommen kann.  An der Kaltfront wird der Transport von Geschwindigkeiten aus oberen Schichten der Grenzschicht in Richtung des Bodens dadurch gewährleistet, dass  durch die induzierte Turbulenz Luftpakete absteigen können. Hinzu kommt, dass durch die vertikale Verlagerung potenzielle Energie (Lageenergie) in kinetische Energie (Bewegungsenergie) umgewandelt wird. Außerdem löst die Kaltfront häufig hochreichende Konvektion aus. Die entstehenden Gewitter- oder Schauerzellen verursachten teils starke Abwinde ("downdrafts"), die zu „microbursts“ führen. Bei Passage der Kaltfront wird deshalb häufig das Auftreten von zahlreichen Böen beobachtet. Alle diese Prozesse führen zu höheren Windgeschwindigkeiten in Bodennähe und beschleunigen dadurch das Voranrücken der Kaltfront. Im Gegensatz dazu herrschen an der Warmfront stabile atmosphärische Verhältnisse, da sich warme Luftmassen über kalte schieben. Die Stabilität verhindert ein entsprechendes vertikales Umlagern von Windgeschwindigkeiten und eine Beschleunigung der Warmfront bleibt damit

21 Der Lebenszyklus von Zyklonen am Boden
Warmsektorzyklone Durch starken Druckfall wird die zyklonale Zirkulation des Tiefs verstärkt. Rückseitig der Kaltfront wird die Atmosphäre destabilisiert und es bilden sich häufig Schauer und Gewitter. An der Warmfront gleitet die warme auf die kalte Luftmasse auf und es bilden sich lang anhaltende Niederschläge. Okkludiertes Tief Die Kaltfront holt die Warmfront ein. Meist ist der Kerndruck in dieser Phase am geringsten und es treten die stärksten Winde auf. Im Bereich der Okklusion wird die warme Luftmasse gehoben und darunter entstehen häufig starke Niederschläge. Quelle: Abb. 8.3 c und d in Kurz (1990)

22 Der Lebenszyklus von Zyklonen am Boden
Okkludiertes Tief im Endstadium Der Tiefkern verlagert sich nur noch langsam, wodurch das Frontensystem zyklonal um das Tief herum schwenkt. Das Wolken- und Niederschlagsband der Okklusion bekommt eine Spiralform. Wolkenlücken entstehen dadurch, dass die Kaltluft ebenfalls um den Kern des Tiefs herum geführt wird. Quelle: Abb. 8.3 e in Kurz (1990) Die Entwicklung kommt zum Stillstand, da durch Vertikalbewegungen die Warmluft (Kaltluft) adiabatisch gekühlt (erwärmt) wird und die Temperaturgegensätze im Bereich der Okklusion abgebaut werden und somit die Energiezufuhr für die zyklonale Rotation abbricht. Durch Bodenreibung wird das Tief schließlich aufgefüllt.

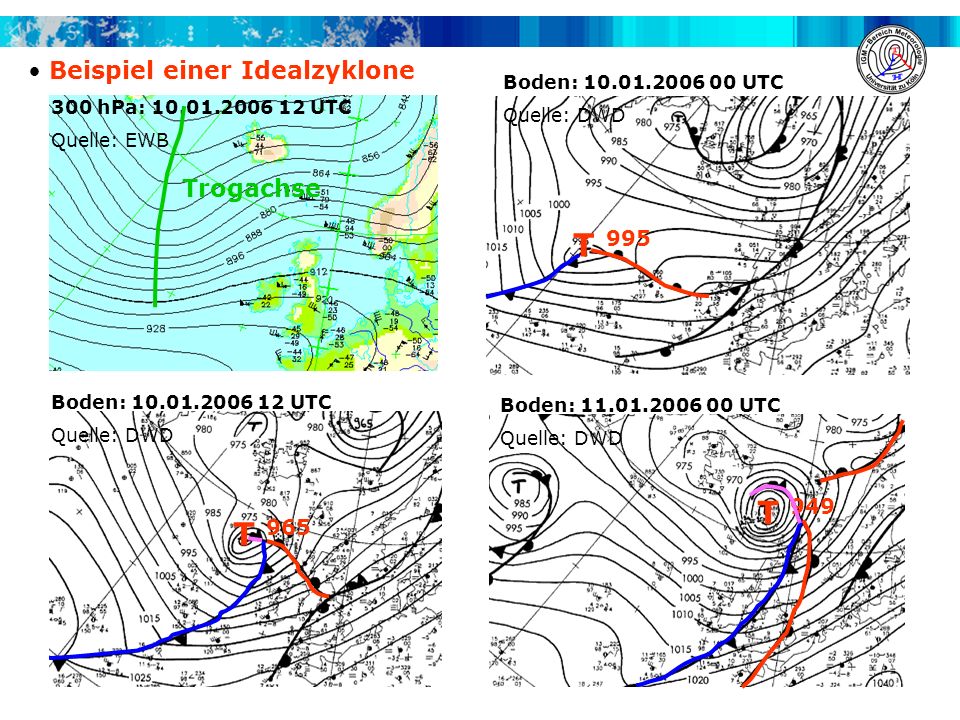

23 T 995 T 949 T 965 Beispiel einer Idealzyklone Trogachse
Boden: UTC Quelle: DWD T 995 300 hPa: UTC Quelle: EWB Trogachse Boden: UTC Quelle: DWD T 965 Boden: UTC Quelle: DWD T 949

24 Beispiel einer Idealzyklone
IR-Bild: UTC Quelle: DWD

25 „ana“ griechisch: herauf „kata“ griechisch: herab
Ana- und Katafronten „ana“ griechisch: herauf „kata“ griechisch: herab (wird auf die relative Bewe-gung der Warmluft bezogen) Anawarmfront und Katakaltfront (Kaltfront 2. Art) sind in Mitteleuropa am häufigsten. Anakaltfront (Kaltfront 1. Art) ist umgekehrte Anawarmfront. Entgegengesetzte Vertikal-bewegungen sind nicht zwingend! Quelle: nach Abb in Kurz (1990)

26 Anawarmfront im „Conveyer Belt“ Modell
Polwärtigen Flüsse von sensibler und latenter Wärme sowie westlichen Impuls im Bereich von Frontalzyklo-nen treten in konzentrierten Stark-windbändern (Geschwindigkeit: m/s, Breite: km, vertikale Ausdehnung: 2-3 km) auf. Diese werden als Transportbänder („conveyer belts“) bezeichnet. Das wichtigste niederschlagswirk-same Transportband ist das „warm conveyer belt“ im Warmsektor. Aus der Kaltluft resultiert das sog. „cold conveyer belt“. Kaltfronten werden in der Höhe von trockenen Luftströmungen über-fahren, welche die potenzielle Insta-bilität der Troposphäre erhöhen. Quelle: Abb in Kurz (1990)

27 Anakaltfront (Kaltfront 1. Art) Katakaltfront (KF 2. Art)
Quelle: Abb in Kurz (1990) Quelle: Abb in Kurz (1990)

28 Symbole für Fronten Kaltfront Höhenkaltfront Warmfront Höhenwarmfront Okklusion Höhenokklusion stationäre Bodenfront stationäre Höhenfront Konvergenzlinie Instabilitätslinie

29 T W K K Wettererscheinungen beim Durchzug einer Idealzyklone
Warmfront: Hebung => Wolkenschirm ( km vor Front) => As, Ci; präfrontale Niederschläge aus As und Ns ( km breit) T Kaltfront: Absinken oberhalb Frontalzone; schmales Wolken- und Niederschlagsband; erzwungene Hebung => Cu, Cb; postfrontale Subsidenz; Rückseite: Einfließen Kaltluft => Labilisierung vom Boden her => Schauer und Gewitter W K K

30 Erkennung einer Warmfront
Variable vor der Front hinter der Front Bodenwind: dreht oft frontparallel rechtdrehend Drucktendenz: Druckfall meist gleichbleibend Temperatur: langsam ansteigend Erwärmung Taupunkt: langsam ansteigend gleichbleibend Sicht: Niederschlag: schlecht mäßig Niederschlag: an bzw. hinter der Front: Regen Warmfont

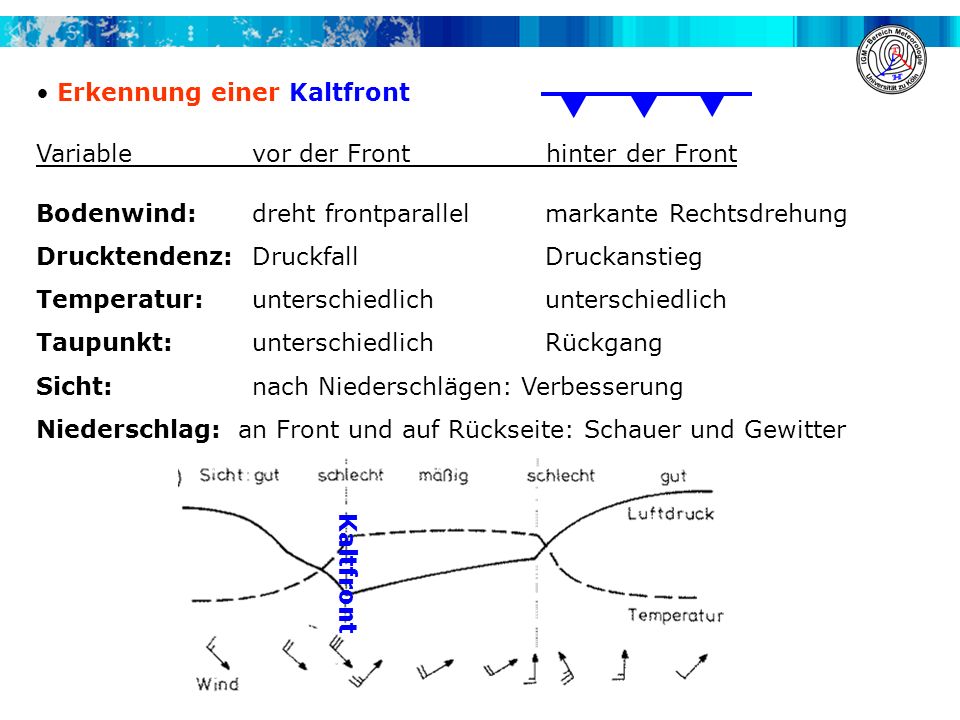

31 Erkennung einer Kaltfront
Variable vor der Front hinter der Front Bodenwind: dreht frontparallel markante Rechtsdrehung Drucktendenz: Druckfall Druckanstieg Temperatur: unterschiedlich unterschiedlich Taupunkt: unterschiedlich Rückgang Sicht: nach Niederschlägen: Verbesserung Niederschlag: an Front und auf Rückseite: Schauer und Gewitter Kaltfront

32 Barographenstreifen Quelle: Der Durchzug einer Front macht sich deutlich in der Messung des Luftdrucks bemerkbar. Nach einer Kaltfront kommt es häufig zum sprunghaften Druckanstieg durch das Eintreffen der kalten Luft. Quelle: Kleine, kurzzeitige Ausschläge des Barographen entstehen durch Auf- und Abwinde in hochreichender Konvektion (z. B. während Schauern und Gewittern). Schauer Kaltfront

33 ] ; T H Analyse von Fronten in einer Bodenkarte
1) Sorgfältige Isobarenanalyse im Abstand von 5 hPa 995 hPa 1005 hPa 1000 hPa T H 2) Hoch und Tief markieren ; 3) Wettererscheinungen kennzeichnen (Anleitung: Skript S. 27) ] 4) Analyse der Kaltfront, Warmfront und Okklusion (Okklusionspunkt: oft stärkster Druckfall und starker Niederschlag) 5) Isobarenknick einzeichnen

34 Wettermatrix (ww) ww 1 2 3 4 5 6 7 8 9

35 Übungsaufgaben: Zu bearbeiten bis Donnerstag, den Analyse von Bodenkarten UTC UTC Beginn während der aktuellen Übung
