1 Anfragen an Karten - SQL - Suchen
Geoinformation II Anfragen an Karten SQL Suchen

2 Aufbau von Karten Geometriedaten Sachdaten
Identifier (ID) Sachdaten Grundlage einer thematischen Karte Grundlage für das „Bild“ Enthalten Informationen über Lage Darstellung (Polygon) Enthält Informationen über ein Objekt Fläche Einwohnerzahl Arbeitslosenquote oft gekennzeichnet als *.geo oder *.bnd boundaries = Grenzen oft gekennzeichnet als *.dat oder *.att attributes

3 Nachbarschaftsoperationen
Anfragen an Karten Datenanalyse Abfrage einer Datenbank Raumbezogen Zur Ermittlung unmittelbarer Eigenschaften eines Ortes z.B. Größe, Umfang Themenbezogen Zur Identifizierung räumlicher Objekte, die festgelegten Bedingungen entsprechen z.B. Einwohnerzahlt, ALQ Nachbarschaftsoperationen Zur Ermittlung der Beziehung zweier benachbarter Objekte oder Pixel z.B. Höhenmodell ??? ??? ???

4 Motivation - raumbezogene Anfragen -
Welche Fläche, Farbe, Form und Funktion haben die Elemente dieser Grafik ?

5 Motivation - raumbezogene Anfragen -
Welche Fläche, Farbe, Form und Funktion haben die Elemente dieser Grafik ? Fläche: 12 Farbe: rot Form: Oval Funktion: links oben

6 Motivation - raumbezogene Anfragen -
Welche Fläche, Farbe, Form und Funktion haben die Elemente dieser Grafik ? Fläche: 10 Farbe: blau Form: Dreieck Funktion: links unten

7 Motivation - raumbezogene Anfragen -
Welche Fläche, Farbe, Form und Funktion haben die Elemente dieser Grafik ? Fläche: 14 Farbe: grün Form: Kreis Funktion: Mitte

8 Motivation - raumbezogene Anfragen -
Welche Fläche, Farbe, Form und Funktion haben die Elemente dieser Grafik ? Fläche: 8 Farbe: orange Form: Rechteck Funktion: rechts oben

9 Motivation - raumbezogene Anfragen -
Welche Fläche, Farbe, Form und Funktion haben die Elemente dieser Grafik ? Fläche: 15 Farbe: flieder Form: Herz Funktion: rechts unten

10 Zusammenfassung - raumbezogene Anfragen -
setzen in der Kartenebene an (es werden Daten gesucht) Ziel: Erhalt der Geometriedaten durch „Anklicken“ durch Verknüpfung (ID) auch Anzeige der Sachdaten bei Auswahl mehrerer Objekte auch Anzeige von Summe, Durchschnitt Minimum, Maximum Anwendung: Auskunftssystem

11 Umsetzung in ArcMap 1 - raumbezogene Anfragen -
Auswahl der Objekte, deren Attribute angezeigt werden: Berühren mit der Maus Anklicken mit der Maus Auswahlbox Voreinstellungen Layer bestimmen, aus denen ausgewählt werden soll Auswahlmodus einstellen Art der Darstellung der Auswahl Einstellungen zur Auswahlbox

12 Umsetzung in ArcMap 2 - raumbezogene Anfragen -
Was tun mit den Informationen ? Zoom zu ausgewählten Elementen Tabelle der ausgewählten Elemente Statistik der Ausgewählten Elemente Neuen Layer aus den ausgewählten Elementen erzeugen Auswahl löschen

13 - Berühren mit der Maus -

14 - Anklicken mit der Maus -

15 - Auswahlbox -

16 - Layer bestimmen -

17 - Auswahlmodus - 1. 2. 3. 4. 1. Jede Anfrage erzeugt eine neue Auswahl
2. Jede Anfrage wird zu der/den vorherigen Auswahlen hinzugefügt 3. Jede Anfrage wird von der/den vorherigen Auswahlen entfernt 4. Grundlage jeder Anfrage ist das Ergebnis der vorherigen

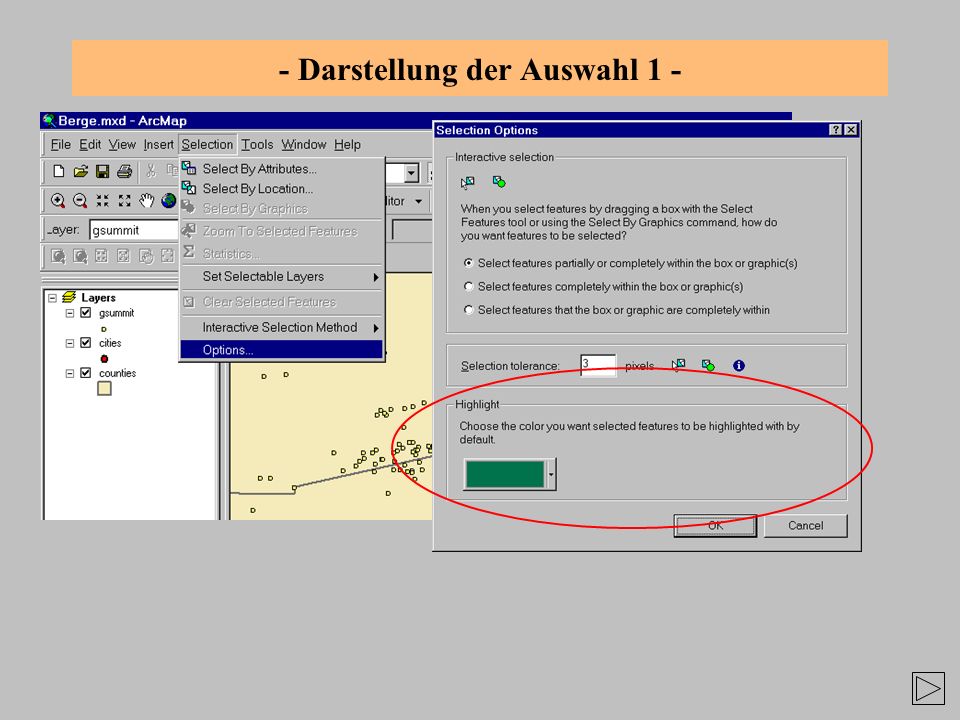

18 - Darstellung der Auswahl 1 -

19 - Darstellung der Auswahl 2 -

20 - Einstellungen zur Auswahlbox -
1. 2. 3. 1. Alle Features, die mit einem Teil in der Box liegen 2. Nur Features, die vollständig in der Box liegen 3. Nur Features, in denen die vollständige Box liegt

21 - Zoom zu ausgewählten Elementen -
oder

22 - Tabelle der ausgewählten Elemente -

23 - Statistik der Ausgewählten Elemente -

24 - Neuen Layer aus den ausgewählten Elementen erzeugen -

25 - Auswahl löschen - oder

26 Bitte die angelegten Verzeichnisse nach der Übung löschen !!
Aufgabe 1 Ziel: Vertraut werden mit den „selection-tools“ WICHTIG Datensatz für diese Übung: V:\001.mxd Probiert einfach mal rum . . . Zoomt in die Gegend von Bonn Wählt einige Elemente mit dem „info-tool“ an Trefft eine Auswahl mit der „drop-box“ Erzeugt einen Layer aus Eurer Auswahl Schaut Euch die Tabelle der ausgewählten Elemente an Bitte die angelegten Verzeichnisse nach der Übung löschen !! Geht das von Euerm Speicherplatz ab Versumpft dieses Laufwerk so langsam

27 Motivation - themenbezogene Anfragen -
Finde alle Gemeinden in NRW mit mehr als Einwohnern und einer Arbeitslosenquote unter 7,5% Wo soll gesucht werden? Welche Tabellen/Datenbanken? Gemeinden Welche Zeile/Spalte, welches Attribut interessiert? Bundeslang, Einwohnerzahl, ALQ Gibt es einschränkende Bedingungen? NRW, , 7,5 Genaue Eingabelogik gegeben durch z.B. SQL

28 Zusammenfassung - themenbezogene Anfragen -
setzen auf der Datenebene an (es wird ein Ort gesucht) Ziel: Herausfiltern der Raumobjekte, die bestimmten sachlichen Inhalten genügen leicht standardisierbar => Datenbanksprache SQL, Oracle, INFO, dBASE oder FoxPro Ausschlussverfahren durch kombinierte Anfrage je mehr Daten vorliegen, desto detaillierter das Ergebnis Anwendung: Standortanalysen / Geomarketing

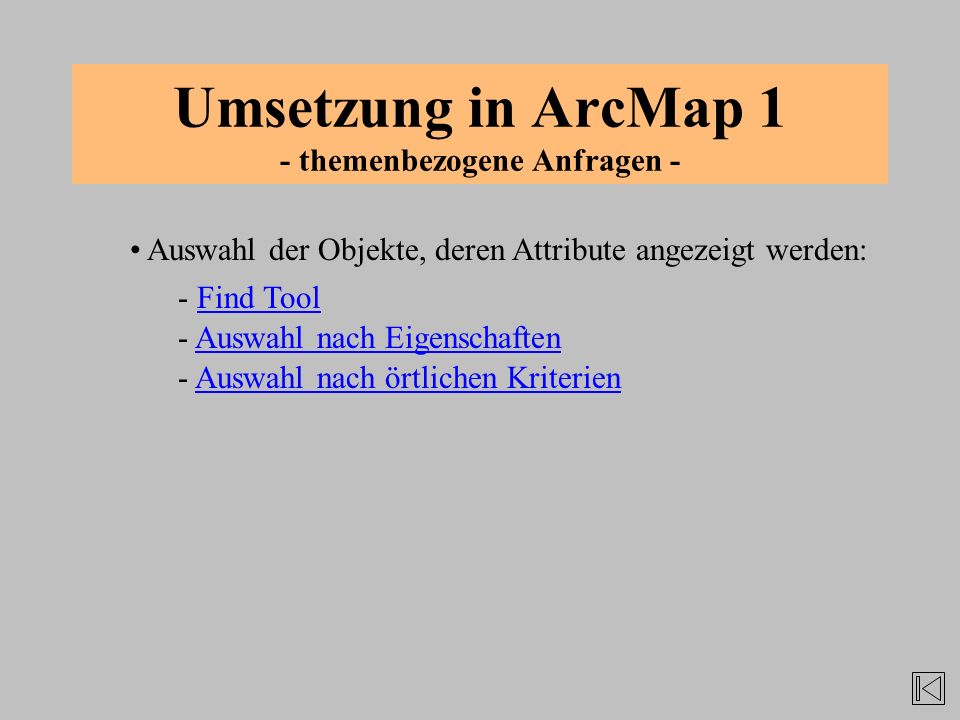

29 Umsetzung in ArcMap 1 - themenbezogene Anfragen -
Auswahl der Objekte, deren Attribute angezeigt werden: Find Tool Auswahl nach Eigenschaften Auswahl nach örtlichen Kriterien

30 - Find Tool - Element kennzeichnen Zum Element zoomen
Element aus der Auswahl entfernen Infos über das Element Element bookmarken Element auswählen

31 - Auswahl über Eigenschaften (SQL) -

32 - Auswahl über örtlichen Kriterien -

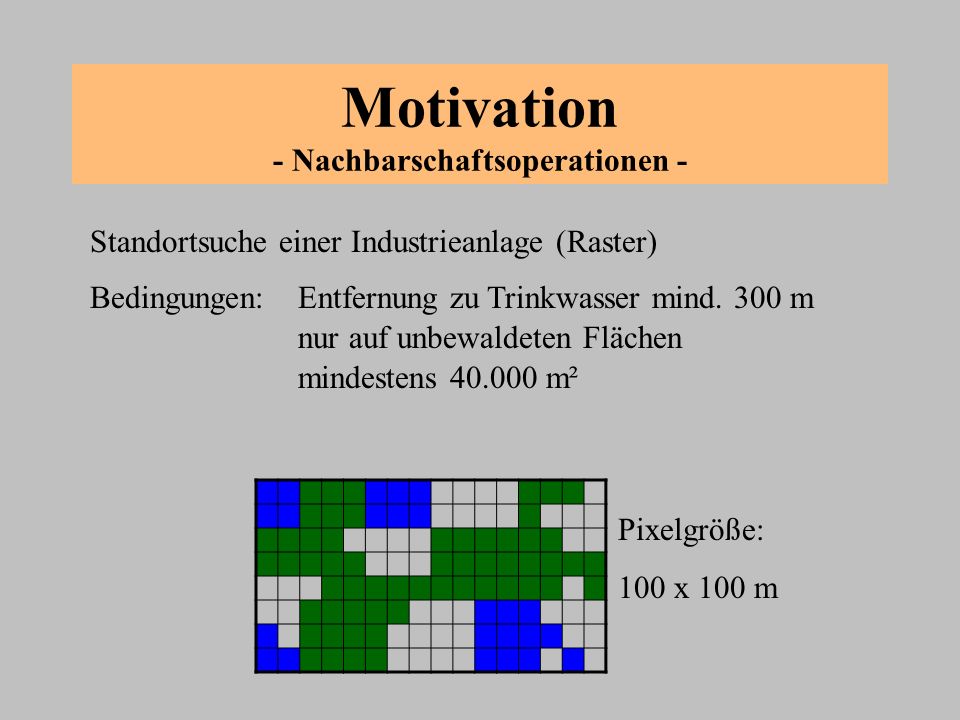

33 Motivation - Nachbarschaftsoperationen -
Standortsuche einer Industrieanlage (Raster) Bedingungen: Entfernung zu Trinkwasser mind. 300 m nur auf unbewaldeten Flächen mindestens m² Pixelgröße: 100 x 100 m

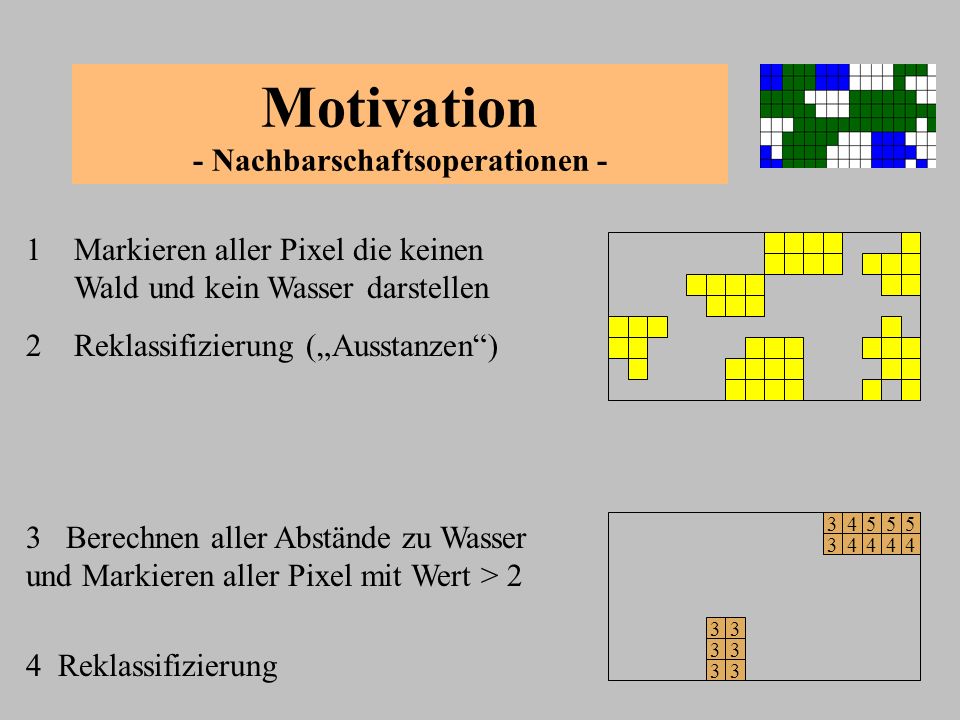

34 Motivation - Nachbarschaftsoperationen -
1 Markieren aller Pixel die keinen Wald und kein Wasser darstellen Reklassifizierung („Ausstanzen“) Berechnen aller Abstände zu Wasser und Markieren aller Pixel mit Wert > 2 5 4 3 4 Reklassifizierung

35 Motivation - Nachbarschaftsoperationen -
5 4 3 5. Overlay (Überlagerung) 6. Berechung der Flächen und Markieren aller Flächen > m² 7. Reklassifizierung

36 Zusammenfassung - Nachbarschaftsoperationen -
Anwendung bei Rasterdaten Beziehung zwischen benachbarten Zellen von Interesse Jede Zelle hat vier oder acht Nachbarn Reklassifizierung Overlay / Verschneidung Anwendung bei Vektordaten Wichtigste Nachbarschaftsoperation: Buffering Bestimmen einer Pufferzone um ein Element

37 Umsetzung in ArcMap - hier Buffering -

38 Motivation - SQL - (Structured Query Language)
Themenbezogene Abfragen setzten auf der Datenebene an jetzt genaue Betrachtung des Beispiels Gemeinden A-dorf B-dorf E-dorf D-dorf C-dorf GEM NRW BY SAA BL 9.365 12.468 10.001 30.578 EW 6,3 8,4 5,4 17,0 12,5 ALQ Suche in Tabelle Gemeinden Suche alle GEM die BL = NRW und EW > und ALQ < 7,5

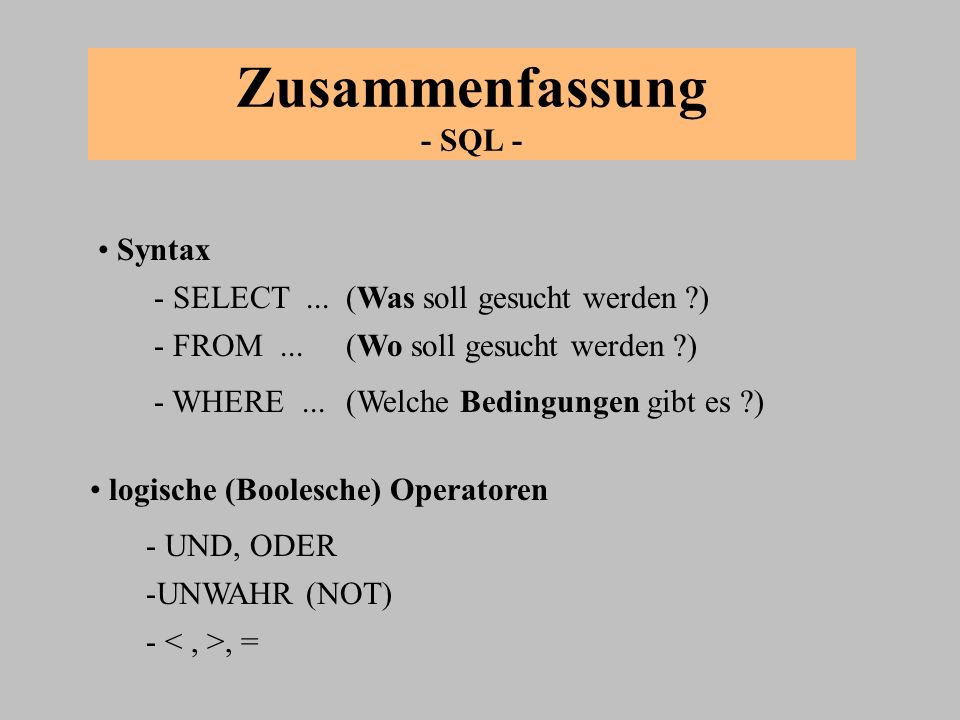

39 Zusammenfassung - SQL -
Syntax SELECT ... (Was soll gesucht werden ?) FROM ... (Wo soll gesucht werden ?) WHERE ... (Welche Bedingungen gibt es ?) logische (Boolesche) Operatoren UND, ODER UNWAHR (NOT) < , >, =

40 Umsetzung in ArcMap (1) - SQL -
Syntax Nur vereinfachte SQL-Version es steht nicht alle Funktionen von SQL zur Verfügung Syntax ist unterschiedlich bei coverages, shapefiles, INFO-Tabellen, dBase-Tabellen persönlichen Geodatenbanken (personal) öffentlichen Geodatenbanken (shared) nicht von Interesse, denn ArcMap erkennt die Quelldatenbank, und ändert die Syntax automatisch

41 Umsetzung in ArcMap (2) - SQL -
Verfeinern der Anfrage wie bei Internetsuchmaschine: „Das Ergebnis ist besser, je spezieller die Anfrage formuliert ist!“ Operator ‘LIKE‘ oder ‘=‘ => „STATE_NAME“ LIKE ‘germany‘ Platzhalter ‘%‘ oder ‘*‘ für eine Zeichenfolge ‘_‘ oder ‘?‘ für einzelne Zeichen => „STATE_NAME“ LIKE ‘united%‘

42 Grundsätzliches - SQL -
Verfeinern der Anfrage mehrere Anfragen nach einander (select from current selection !) Städte: %burg% Städte: %heim% Anfragen mit mehreren Kriterien Städte: Name=%Burg% UND ALQ<7,5 UND NOT BL=NRW

43 Umsetzung in ArcMap - SQL -

44 Aufgabe 2 Ziel: Anwendung von SQL und Verarbeiten von Suchergebnissen
Datensatz für diese Übung: V:\002.mxd Wie viele Städte der USA haben einen Namen, in dem „town“ vorkommt? Wie viele Frauen leben in all diesen Städten zusammen? In welchem Bundesstaat liegen die meisten der o.g. Städte, wie viele Städte sind es? Welche dieser Städte liegt im Zip3-Gebiet (ähnlich den deutschen PLZ´s) 403? Welche ID hat diese Stadt? In welchem ZIP5-Gebiet liegt diese Stadt? Welche ID hat der Berg, der am nächsten an dieser Stadt liegt? 70 17 Georgetown (ID: 1841) 40324 Hickman Hill ID: 45613 Gesamtlösung:

45 alle Zuhörer – fürs Zuhören
Danke an: alle Zuhörer – fürs Zuhören ESRI - für ArcInfo 8.02 Dem Christkind Uni Bonn – für das GIS-Labor ESRI – für die Unmengen an Daten Microsoft – für PowerPoint
