1 Luftbildanalyse und Fernerkundung 10. Einheit – 12. Jänner Prüfungstermin: 2. Februar 2006, 14 Uhr pünktlich, Hörsaal 4C + 2. Prüfungstermin voraussichtlich Anfang März + 3. Prüfungstermin – nur bei Bedarf – Ende März/Anfang April genaue Termine auf der hp bzw. Aushang + Programmabgabe bis spätestens zum 2. Prüfungstermin!!! bei Hr. Slawik oder bei mir

2 Programm Anfertigung eines kurzen Programmes (ca. 5 Seiten), wo eine eigenständige Bearbeitung und Analyse eines Luft- oder Satellitenbildes bzw. Orthofotos oder einer fachspezifischen (physiogeographischen) Fragestellung durchgeführt wird. z.B. + Morphologische Analyse des Gebietes um den Hochschober (3.240 m) auf Grundlage eines Farborthofotos im Maßstab 1: Die Sierra Nevada im großmaßstäbigen Orthofoto und in einer großmaßstäbigen topographischen Karte – ein Vergleich + Vulkanisch geprägte Landoberflächen im Luft- u. Satellitenbild + Das aktuelle globale Wettergeschehen – im Vergleich 2er Wettersensoren + Die Hohen Tauern - dargestellt und analysiert auf Basis von Landsat ETM+

3 Vorgehensweise: + eigenständige Suche von passenden Luft-, Satellitenbildern bzw. Orthofotos Suchen & Finden ist wesentlicher Teil der Aufgabenstellung Internet, linkliste auf hp,... + Analyse / Beschreibung des betreffenden Fernerkundungsproduktes Ausschnitt, Lage, innerer u. äußere Orientierung, Quelle, Maßstab, Datum der Aufnahme, Sensor,... Zuziehung weiterer ergänzender Unterlagen über das Gebiet / die Fragestellung (topogr., geol. Karten, Literatur,...) fachliche Analyse (morphologische Beschreibung,...) + achten Sie auf geographische, fachliche Formulierungen + Luftbild, Karten,... sind Teil des Programmes (bitte leserlich!) + keine Romane... Richtwert: fünf A4-Seiten + Abgabe als Hardcopy (analog) – ergänzend als softcopy (digital) möglich

4 Beurteilung: 75 % Prüfung 25 % Programm + beides muss positiv sein + mit dem Programm können Sie das Ergebnis der Prüfung um einen Grad verbessern bzw. verschlechtern + Anwesenheit, erledigte Aufgaben,... als Voraussetzung für positive Beurteilung gute Beispielarbeiten vom Vorjahr Fragen?

5 Landsat ETM+ Daten von Europa, IMAGE Daten-Download & + Analyse mit Erdas ViewFinder (Freeware) Berechnung Bildmaßstab + Luftbild + ÖK50

6 Bandkombinationen Für die Unterschiedlichen Zielsetzungen werden die verschiedenen Graustufenbilder der einzelnen Spektralkanäle einer Aufnahmefläche zu einem 3 farbigen RGB-Bild zusammen gefügt. Zusammenfassung der gebräuchlisten Kanal-Kombinationen bei Landsat: R G B Interpretations Anwendung natürlichen Reihenfolge = Echtfarbendarstellung CIR-Falschfarbenbild Vegetation & Landnutzung 453Vegetation & Landnutzung 7 4 1Geologie 7 4 2Geologie Geomorphologie 753pseudo-natürliche Kombination

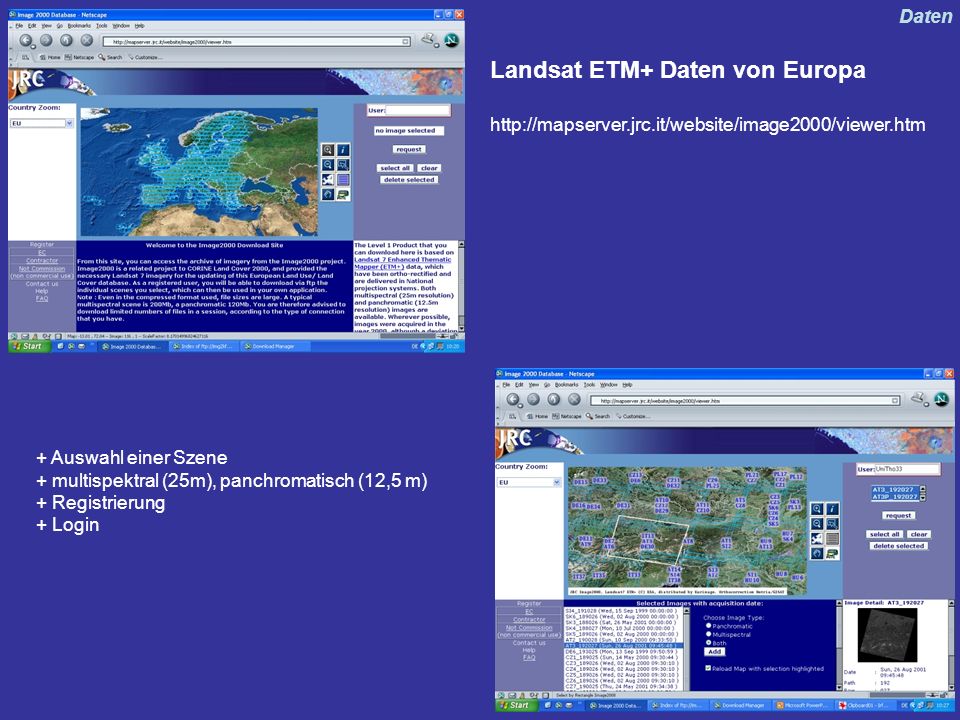

7 Landsat ETM+ Daten von Europa + Auswahl einer Szene + multispektral (25m), panchromatisch (12,5 m) + Registrierung + Login Daten

8 + download-page + Achtung: sehr große files + entzippen + bsq-format + Projektionsangaben für GIS Daten

9 Freeware + ViewFinder – einfache Analysesoftware (gratis) ERDAS Imagine – umfangreiche Analysesoftware (teuer)

10 Analyse mit Erdas ViewFinder, multispektral (25 m) + Daten öffnen + Bandkombinationen wählen (Tools - Arange Layers – rechte Maustaste – Band Combinations) + Messen etc. möglich Analyse

11 Ansicht mit Erdas ViewFinder, panchromatic (12,5m) + Daten öffnen + singl-layer (pan) – aber höhere Auflösung, als topographischer Hintergrund in GIS + Messen etc. möglich Analyse

12 Berechnung Bildmaßstab Höhe über Grund Maßstabszahl = Brennweite Beispiel Luftbild Mörbisch: m / 0,15 m = Maßstab: 1 : Kartenstrecke * Kartenmaßstabszahl Maßstabszahl = Luftbildstrecke Beispiel Mörbisch... Strecke Marktplatz-See: 4,9 cm * = ,8 cm 1 :

13 Aufgaben + Versuchen Sie bitte den Download einer ETM+ Szene unter Registrierung notwendig! + Versuchen Sie eine einfache Analyse, Einstellung unterschiedlicher Bandkombinationen,... mit der Freeware unter + Lesen Sie bitte den Text unter alle links auch auf der hp zur LV
