1 Jonietz Sortieren und Suchen 1 IFB 2002 Daniel Jonietz

2 Jonietz Sortieren und Suchen 2 Überblick Teil 1:Elementare Sortieralgorithmen Teil 2:Quicksort Teil 2:Effizienz von Sortierverfahren Teil 3:Suchalgorithmen

3 Jonietz Sortieren und Suchen 3 Teil 1 Elementare Sortieralgorithmen

4 Jonietz Sortieren und Suchen 4 Motivation Eine Reihe von Werten liegt unsortiert vor. Ziel: Die Werte sollen (aufsteigend) sortiert werden.

5 Jonietz Sortieren und Suchen 5 Datenmodell Die Werte liegen in einer Reihung vor: user_max tIndex tWert tZahlen... prog_max

6 Jonietz Sortieren und Suchen 6 Daten und Typen const prog_max = 1000; type tWert = integer; tIndex = integer; tZahlen = array [0..prog_max] of tWert; var zahlen: tZahlen; user_max: tWert = 14; Insgesamt höchstens 1000 Werte Verwenden davon nur 15

7 Jonietz Sortieren und Suchen 7 Sortieren durch Auswahl Idee: Suche das kleinste Element und lege es beiseite. Dann wähle aus den übrigen wiederum das kleinste Element und lege es daneben. Sortieren von Münzen

8 Jonietz Sortieren und Suchen 8 Auswahl-Sortieren V

9 Jonietz Sortieren und Suchen 9 Auswahl-Sortieren V in situ

10 Jonietz Sortieren und Suchen 10 Algorithmus Brauchen Möglichkeit zur Bestimmung des Minimums aus einem Bereich der Zahlen

11 Jonietz Sortieren und Suchen 11 Minimum und Maximum Aufruf findet statt in procedure TForm1.suche_minimum(Sender: TObject); procedure TForm1.suche_maximum(Sender: TObject);

12 Jonietz Sortieren und Suchen 12 Aufgabe Implementieren Sie die Funktionen function min(anfang, ende: tIndex): tIndex; function max(anfang, ende: tIndex): tIndex; die den Index eines minimalen bzw. maximalen Elementes aus dem Bereich anfang... ende liefert. Implementieren Sie damit die Prozedur procedure minsort; Wer möchte, auch procedure maxsort; Idee?

13 Jonietz Sortieren und Suchen 13 Lösungsvorschlag function min(anfang, ende: tIndex): tIndex; var i, min_pos: tIndex; min_wert: tWert; begin min_pos:= anfang; min_wert:= zahlen[min_pos]; for i:= anfang+1 to ende do if (zahlen[i] < min_wert) then begin min_pos:= i; min_wert:= zahlen[min_pos]; end; min:= min_pos; end; Kandidat besserer Kandidat

14 Jonietz Sortieren und Suchen 14 Lösungsvorschlag function max(anfang, ende: tIndex): tIndex; var i, max_pos: tIndex; max_wert: tWert; begin max_pos:= anfang; max_wert:= zahlen[max_pos]; for i:= anfang+1 to ende do if (zahlen[i] > max_wert) then begin max_pos:= i; max_wert:= zahlen[max_pos]; end; max:= max_pos; end; Kandidat besserer Kandidat

15 Jonietz Sortieren und Suchen 15 Lösungsvorschlag procedure minsort; var i, merke: tIndex; begin for i:= 0 to user_max-1 do begin merke:= min(i, user_max); tausche(zahlen[merke], zahlen[i]); end;

16 Jonietz Sortieren und Suchen 16 Lösungsvorschlag procedure maxsort; var i, merke: tIndex; begin for i:= user_max downto 1 do begin merke:= max(0, i); tausche(zahlen[merke], zahlen[i]); end; Idee: Suche immer das Maximum und sammle von rechts

17 Jonietz Sortieren und Suchen 17 Sortieren durch Einfügen Idee: Nimm das nächste Element und füge es sortiert ein. Sortieren eines Kartenspiels

18 Jonietz Sortieren und Suchen 18 Sortieren durch Einfügen

19 Jonietz Sortieren und Suchen 19 Sortieren durch Einfügen in situ

20 Jonietz Sortieren und Suchen 20 Sortieren durch Einfügen Verschiebeoperationen sind auf Reihungen schwierig zu realisieren Günstig auf anderen Datenstrukturen ( Listen)

21 Jonietz Sortieren und Suchen 21 Bubblesort Idee: Vergleiche paarweise und schiebe große Elemente nach hinten Sortieren wie Blasen in einem Wasserglas aufsteigen: Große Blasen steigen schnell auf

22 Jonietz Sortieren und Suchen 22 Bubblesort - Beispiel

23 Jonietz Sortieren und Suchen 23 Algorithmus Ende des Sortiervorgangs: –Wenn keine Vertauschung mehr stattfand –spätestens nach Anzahl Schleifendurchläufen

24 Jonietz Sortieren und Suchen 24 Aufgaben Implementieren Sie die procedure bubblesort; Der vorgestellte Bubblesort-Algorithmus kann noch verbessert werden: Die innere Schleife muss nicht immer bis zum Ende durchlaufen werden. Durchdenken Sie dies und verbessern Sie Ihre Implementierung.

25 Jonietz Sortieren und Suchen 25 Lösungsvorschlag procedure bubblesort; var i: tIndex; getauscht: boolean; begin repeat getauscht:= FALSE; for i:= 0 to user_max-1 do if (zahlen[i] > zahlen[i+1]) then begin tausche(zahlen[i], zahlen[i+1]); getauscht:= TRUE; end; until not getauscht; end;

26 Jonietz Sortieren und Suchen 26 Teil 2 Quicksort

27 Jonietz Sortieren und Suchen 27 Quicksort Prinzip: Teile und Herrsche Wähle ein Pivot-Element, das das Problem in zwei Teilprobleme zerlegt. Ein Bereich enthält dann alle Elemente, die kleiner sind als das Pivot-Element, der andere Bereich alle Elemente, die größer sind. Löse die Teilprobleme auf die gleiche Art und Weise.

28 Jonietz Sortieren und Suchen 28 Quicksort - Beispiel

29 Jonietz Sortieren und Suchen 29 Quicksort - Pivot-Element Die Wahl des Pivot-Elementes beeinflusst wesentlich die Anzahl benötigter Durchgänge schlecht: –p=min() und p=max() gut: –p=Zahlen[(links + rechts) div 2] –Feld mittleren Wertes optimal: ein Element das den zu sortierenden Bereich in zwei gleich große Teile partitioniert

30 Jonietz Sortieren und Suchen 30 Quicksort - Zerlegen

31 Jonietz Sortieren und Suchen 31 Quicksort - Zerlegen

32 Jonietz Sortieren und Suchen 32 Quicksort - Zerlegen

33 Jonietz Sortieren und Suchen 33 Zerlege - Algorithmus

34 Jonietz Sortieren und Suchen 34 Quicksort - Algorithmus

35 Jonietz Sortieren und Suchen 35 Aufgaben Schreiben Sie die Funktion function pivot (links, rechts: tIndex): tIndex; Implementieren Sie procedure zerlege (var links, rechts: tIndex); und damit dann insgesamt Quicksort procedure quicksort(anfang, ende: tIndex);

36 Jonietz Sortieren und Suchen 36 Lösungsvorschlag function pivot (links, rechts: tIndex): tIndex; begin pivot:= zahlen[(links + rechts) DIV 2] end;

37 Jonietz Sortieren und Suchen 37 Lösungsvorschlag procedure zerlege (var links, rechts: tIndex); var p : tWert; begin p := pivot(links, rechts); repeat while zahlen[links] < p do links:= links +1; while zahlen[rechts] > p do rechts:= rechts -1;...

38 Jonietz Sortieren und Suchen 38 Lösungsvorschlag... if (links <= rechts) then begin if (links < rechts) then tausche (zahlen[links], zahlen[rechts]); links := links +1; rechts := rechts -1; end; until (links > rechts); end;

39 Jonietz Sortieren und Suchen 39 Lösungsvorschlag procedure quicksort(anfang, ende: tIndex); var links, rechts: tIndex; begin links:= anfang; rechts:= ende; zerlege (links, rechts); if (anfang < rechts) then quicksort(anfang, rechts); if (links < ende) then quicksort(links, ende); end;

40 Jonietz Sortieren und Suchen 40 Weitere Sortierverfahren Heapsort Shellsort Bucketsort Platzziffersortieren Mergesort

41 Jonietz Sortieren und Suchen 41 Teil 3 Effizienz von Sortierverfahren

42 Jonietz Sortieren und Suchen 42 Kriterien Stabilität –Bleiben evtl. vorhandene Vorsortierungen erhalten? Geschwindigkeit –Anzahl Vergleiche –Anzahl Tauschoperationen Einfluss von Parametern auf den Sortiervorgang –Quicksort: Bestimmung des Pivot-Elementes

43 Jonietz Sortieren und Suchen 43 Stabilität Was passiert mit nach anderen Kriterien bereits sortierten Daten? Angenommen, Blau < Rot Auswahl (von links) Auswahl (von rechts)

44 Jonietz Sortieren und Suchen 44 Stabilität Beispiel: Adressdaten (Telefonbuch o.ä.) Daten: –Name –Ort –... Sind bereits sortiert nach Ort, sollen jetzt nach Name sortiert werden Die Vorsortierung soll erhalten bleiben!

45 Jonietz Sortieren und Suchen 45 Komplexität Unterscheiden 3 Fälle: –Best Case –(Average Case) –Worst Case Aufwandsbestimmung –Messung –Zählung und arithmetische Rechnung –asymptotische Abschätzung

46 Jonietz Sortieren und Suchen 46 Experimente Verwenden Zähler zur Abschätzung des Aufwandes

47 Jonietz Sortieren und Suchen 47 Experimente - Daten 2 neue Zähler: var tausch_z: integer = 0; // Anzahl Tauschoperationen vergleich_z: integer = 0; // Anzahl Vergleichsoperationen

48 Jonietz Sortieren und Suchen 48 Exkurs - Ereignissteuerung Die Initialisierung der Zähler geschieht beim Aufruf der Sortierprozedur aus der Ereignissteuerung heraus: procedure TForm1.austausch_sortieren(Sender: TObject); begin tausch_z:= 0; vergleich_z:= 0; minsort; zeige_zaehler; zeige_zahlen; end; Aktuelle Werte anzeigen Zähler initialisieren Verfahren starten

49 Jonietz Sortieren und Suchen 49 Aufgaben Erweitern Sie die Algorithmen so, dass die entsprechenden Zähler erhöht werden. –tausche –min bzw. max –minsort bzw. maxsort –bubblesort –zerlege –quicksort Untersuchen Sie experimentell den Aufwand bei der Sortierung einiger Zahlenreihen. Wie verhalten sich die verschiedenen Verfahren bei bereits sortierten und umgekehrt sortierten Daten?

50 Jonietz Sortieren und Suchen 50 Lösung (exemplarisch) procedure tausche(var x, y: tWert); var hilf: tWert; begin hilf:= x; x:= y; y:= hilf; tausch_z:= tausch_z +1; end;

51 Jonietz Sortieren und Suchen 51 Groß-O-Notation Wenn für die Laufzeit T(n) eines Algorithmus gilt: T(n) c*n für eine Konstante c>0 und alle Werte n>n 0, so sagt man T(n) ist in O(n) (IdR reicht es den stärksten Ausdruck zu wählen.)

52 Jonietz Sortieren und Suchen 52 Aufwand minsort Aufwand für die Suche des Minimums: (n Elemente) –beim 1. Durchlauf:n-1 Vergleiche –beim 2. Durchlauf:n-2 Vergleiche –beim n. Duchlauf:n-n Vergleiche –Gesamt: Tauschoperationen: –in jedem Durchlauf genau eine, also gesamt n-1 Stück in O(n) n (n - i) =.5n²-.5n ~ n² in O(n²) i=1

53 Jonietz Sortieren und Suchen 53 Aufwand bubblesort Vergleichsoperationen (best case) –beim 1. Durchlauf:n-1 Vergleiche –Fertig! Tauschoperationen (best case) –keine Die ursprüngliche Fassung

54 Jonietz Sortieren und Suchen 54 Aufwand bubblesort Vergleichsoperationen (worst case) –beim 1. Durchlauf:n-1 Vergleiche –beim 2. Durchlauf:n-1 Vergleiche –... –beim n. Duchlauf:n-1 Vergleiche –Gesamt:n*(n-1) = n²-n in O(n²) Tauschoperationen (worst case) –beim 1. Durchlauf:n-1 Austausche –beim 2. Durchlauf:n-2 Austausche –... –beim n. Durchlauf:n-n Austausche –Gesamt: n (n - i) =.5n²-.5n in O(n²) i=1

55 Jonietz Sortieren und Suchen 55 Aufwand Quicksort Bestimmung des Pivot-Elementes –hier so gestaltet, dass Aufwand zur Bestimmung vernachlässigbar –aber: Wahl des Elementes hat großen Einfluß auf den weiteren Aufwand! Ungünstigste Wahl führt zu O(n²)! Vereinfachte Analyse unter folgenden Bedingungen: –Anzahl Elemente 2er-Potenz: n=2 k –Zerlegung halbiert immer –Zerlegung: fortwährende Halbierung führt zu Zerlegungstiefe log 2 (n) –führt insgesamt auf: O(n*log 2 (n))

56 Jonietz Sortieren und Suchen 56 Messergebnisse Überblick und Ergebnisse der Zählungen Min/Maxsort:O(n²) Bubblesort:O(n²) Quicksort:O(n*log 2 (n))

57 Jonietz Sortieren und Suchen 57 Teil 4 Suchalgorithmen

58 Jonietz Sortieren und Suchen 58 Suchalgorithmen Zwei grundlegende Strategien: –lineares (sequenzielles) Suchen –binäres Suchen Beispiel Telefonbuch –Suche nach Namen: binär (naja, in etwa) –Suche nach Nummer: linear Beispiel Reihe von Zahlen –Suche nach Minimum und Maximum: linear

59 Jonietz Sortieren und Suchen 59 Lineares Suchen - Bsp Suche nach Element möglich unmöglich Testelement Treffer

60 Jonietz Sortieren und Suchen 60 Lineares Suchen Prüfe der Reihe nach alle Elemente ab, bis das gesuchte Element gefunden ist oder keine Elemente mehr da sind. keine Voraussetzungen an die Daten, dürfen auch unsortiert sein.

61 Jonietz Sortieren und Suchen 61 Lineares Suchen - Alg.

62 Jonietz Sortieren und Suchen 62 Binäres Suchen Voraussetzung: sortierte Daten Idee: –Beginne mit der Suche in der Mitte der Daten; –wenn der Suchschlüssel kleiner ist suche in der Mitte des rechten Bereiches weiter, –wenn der Suchschlüssel größer ist in der Mitte des linken Bereiches.

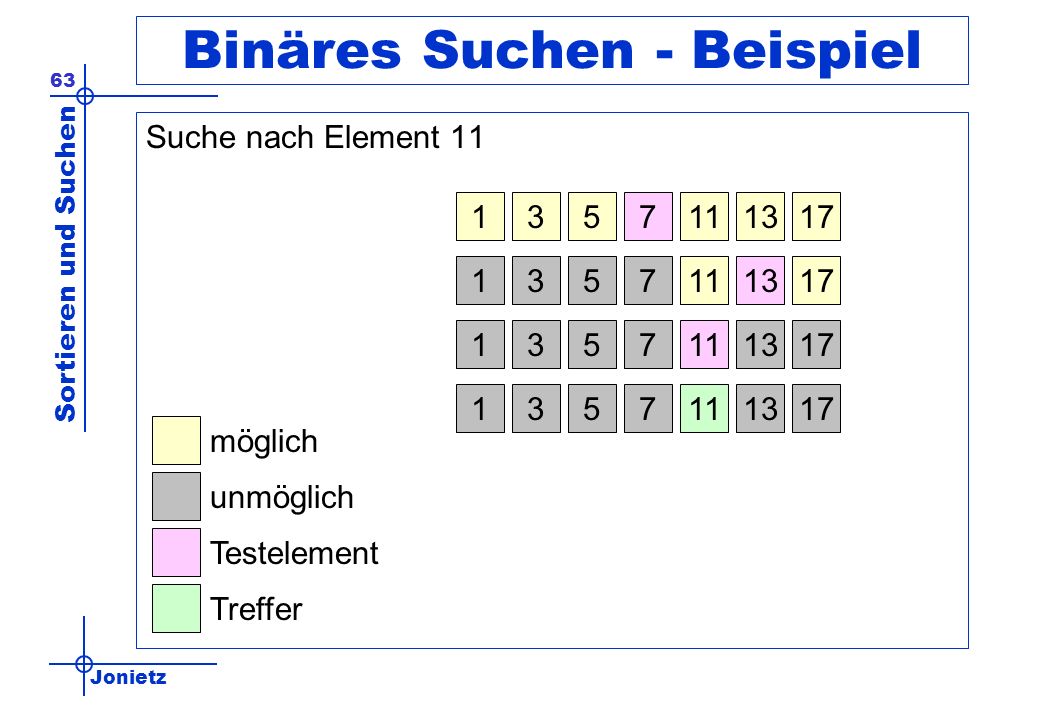

63 Jonietz Sortieren und Suchen 63 Binäres Suchen - Beispiel Suche nach Element möglich unmöglich Testelement Treffer

64 Jonietz Sortieren und Suchen 64 Binäres Suchen - Alg.

65 Jonietz Sortieren und Suchen 65 Aufgabe Vereinbarung: Wenn das Gesuchte nicht in den Daten enthalten ist soll -1 zurückgegeben werden! Erweiterung der Datenstruktur: type tIndexFehler = integer; Implementieren Sie function lineare_suche(wonach: tWert): tIndexFehler; function binaere_suche(wonach: tWert): tIndexFehler;

66 Jonietz Sortieren und Suchen 66 Lösung function lineare_suche(wonach: tWert): tIndexFehler; var i: tIndex; position: tIndexFehler; begin position:= -1; i:= 0; repeat if zahlen[i] = wonach then position:= i; i:= i+1; until (position <> -1) OR (i-1 = user_max); lineare_suche:= position; end;

67 Jonietz Sortieren und Suchen 67 Lösung function binaere_suche(wonach: tWert): tIndexFehler; var links, rechts, position : tIndex; begin links:= 0; rechts:= user_max; // hier eigentliche Suche... if (wonach = zahlen[position]) then binaere_suche:= position else binaere_suche:= -1; end;

68 Jonietz Sortieren und Suchen 68 Lösung // das hier ist die eigentliche Suche: repeat position:= (links + rechts) div 2; if (wonach < zahlen[position]) then rechts:= position -1; else if (wonach > zahlen[position]) then links:= position +1; until (wonach = zahlen[position]) //Treffer! OR (links > rechts); //nicht gefunden

69 Jonietz Sortieren und Suchen 69 Lineare vs. Binäre Suche Verdoppelt sich die Anzahl Elemente, so führt dies schlimmstenfalls zu –einer Verdopplung des Aufwandes bei linearer Suche –einem zusätzlichen Vergleich bei binärer Suche Einbau von Zählern verdeutlicht dies: var linear_z: integer = 0; binaer_z: integer = 0;

70 Jonietz Sortieren und Suchen 70 Übung Erweitern Sie die Suchfunktionen, indem Sie die Zähler für jeden benötigten Suchschritt (jeden benötigten Vergleich) erhöhen function binaere_suche(wonach: tWert): tIndexFehler; function lineare_suche(wonach: tWert): tIndexFehler;

71 Jonietz Sortieren und Suchen 71 Such-Experimente

72 Jonietz Sortieren und Suchen 72 Weitere Suchverfahren Fibonacci-Suche Sprungsuche
