1 István Széchenyi Univesität, Győr
Lehrstuhl für Kraft- und Schienenfahrzeuge 10. Internationale Schienenfahrzeugtagung Dresden 2009

2 Vortragsthemen Vorstellung des Lehrstuhls Kraft- und Schienenfahrzeuge, Universität István Széchenyi Győr/Ungarn Universelles Muster-Systemmodell für Fahrzeugdepos Neues Instandhaltungsstrategie für die MÁV Anwendung des universellen Systemmodells bei der Debrezener Verkehrsbetriebe Standortgestaltung und technologischer Plan für Fahrzeuginstandhaltung der Flirt-Triebwagenzüge Rechentechnische Datenerfassung von Schienenfahrzeugen Entwicklung eines Eanos-Eisenbahn-Güterwagens Moderne Eisenbahn-Radprofilmessung, Verschleissuntersuchungen bei der Combino-Strassenbahn

3 Mitarbeiter der genannten Themen
Prof. Dr.-Ing. Vince Nagy, Lehrstuhlleiter Dr.-Ing. László Bozóky Dr.-Ing. Béla Döme Dr.-Ing. László Kiss Dipl.-Ing. Ferenc Szauter Dipl.-Ing. József Polák Ing. Tamás Orbán 10. Internacionale Schienenfahrzeugtagung Dresden

4 Fächer und Fachrichtungen des Lehrstuhls Kraft- und Schienenfahrzeuge
Fach Maschieneningenieur B.Sc. Fachrichtung Fahrzeugmechaniker Fach Technischer Manager B.Sc. Fachrichtung Fahrzeugtechnik und -handel Fach Ökonomie B.Sc. Fachrichtung Fahrzeugwirtschaft Fach Mechatronik B.Sc. Fachrichtung Fahrzeugsysteme Fach Fahrzeugingenieur M.Sc. Fachrichtung Fahrzeug-Systemingenieur 10. Internacionale Schienenfahrzeugtagung Dresden

5 FACHGEBIETE DES LEHRSTUHLS KRAFT- UND SCHIENENFAHRZEUGE
Fächer und Fachgebiete Fahrzeughauptkomponenten Fahrzeugantriebe Fahrzeugprüfung und Diagnose Fahrzeugmotoren Fahrzeuginstandhaltung Fahrzeugkonstruktion Fahrzeugelektrik und -elektronik Fahrzeuginformatik Verkehrssicherheit 10. Internacionale Schienenfahrzeugtagung Dresden

6 10. Internacionale Schienenfahrzeugtagung Dresden
Festigkeitsuntersuchung von Fahrzeugkasten MÁV, BKV Fahrzeugdepotechnologien Modernisierung technologischer Prozesse Instandhaltungssysteme MÁV (Székesfehérvár, Szolnok, Pusztaszabolcs, Istvántelek) BKV (Bus, Metro, Vorortbahn, O-Bus, Strassenbahn) Busunternehmen Verkehrssicherheit Weg/Bahn-Fahrzeug Systeme bei der Strasse und Bahn Bogenfahrt spurgebundener Fahrzeuge Fahrzeug-Lauftechnische Untersuchungen Behandlung der Rad-Schiene-Verbindung, Laboratorium für Untersuchungen der Spurkranzschmierung 10. Internacionale Schienenfahrzeugtagung Dresden

7 Radprofilbeobachtung, Forschung bei Combino - Verkehrssicherheit
10. Internacionale Schienenfahrzeugtagung Dresden

8 Radprofilbeobachtung, Forschung bei Combino - Verkehrssicherheit
10. Internacionale Schienenfahrzeugtagung Dresden

9 10. Internacionale Schienenfahrzeugtagung Dresden
Solarauto mit den Entwicklers und Bauer 10. Internacionale Schienenfahrzeugtagung Dresden

10 10. Internacionale Schienenfahrzeugtagung Dresden
Rennbahn in LAUSCHITZ 10. Internacionale Schienenfahrzeugtagung Dresden

11 10. Internacionale Schienenfahrzeugtagung Dresden
Solarauto auf der Rennstrecke 10. Internacionale Schienenfahrzeugtagung Dresden

12 10. Internacionale Schienenfahrzeugtagung Dresden
Solarauto beim Starrt in Lauschitz 10. Internacionale Schienenfahrzeugtagung Dresden

13 Entwicklung eines Muster-Systemmodells für Fahrzeugdepos
10. Internacionale Schienenfahrzeugtagung Dresden

14 Erhöhung der Fahrzeugausnützung, der Fahrzeugausgaberate,
Das Muster-Systemmodell bestimmt die langfristige Entwicklungsrichtung eines Fahrzeugdepos. Hauptziel: Erhöhung der Fahrzeugausnützung, der Fahrzeugausgaberate, Reduzierung der Depoaufenthalts- und Standbesetzungszeit, Erhöhung der Fahrzeugzuverlässigkeit, Verbesserung der Organisiertheit und Durchsichtigkeit der Betriebsführung. 10. Internacionale Schienenfahrzeugtagung Dresden

15 Das Fahrzeugdepo, als einziges Bediensystem
10. Internacionale Schienenfahrzeugtagung Dresden

16 10. Internacionale Schienenfahrzeugtagung Dresden
(Fahrzeug/h) - Fahrzeugtyp j durchschnittliche jährliche Laufleistung in km Fahrzeugtyp j durchschnittliche Laufleistung in km zwischen Eingriffe i Fahrzeugtyp j durchschnittliche Laufleistung in km zwischen Eingriffe i+1, Durchschnittliche Arbeitstage im Monat, Nh=22 Tage W Schichtenzahl nach der verwendeten Arbeitsordnung Kj Zahl des Fahrzeugtyps j im Depo 10. Internacionale Schienenfahrzeugtagung Dresden

17 10. Internacionale Schienenfahrzeugtagung Dresden
Die Summe der im Hauptdiagonal befindlichen Elemente des quadratischen Matrixes gibt die durchschnittliche Zahl der gleichzeitig in Eingriff befindlichen Fahrzeuge im Depo. Beim geplanten Instandhaltungsstandzahl , ist die Zahl der zum Eingriff ankommenden, in Schlange stehenden Fahrzeugen: 0 10. Internacionale Schienenfahrzeugtagung Dresden

18 10. Internacionale Schienenfahrzeugtagung Dresden
Bei den geplanten und nicht geplanten Instandhaltungstätigkeiten üben die Kosten und Standzahlen aufeinander enge Gegenwirkung aus. Diese Gegenwirkung zeigt das Bild Kosten für geplante und nicht geplante Instandhaltung in Funktion der Betriebsbereitschaft K – Instandhaltungskosten Kopt – optimierte Kosten KTMK – GVI (Geplante Vorbeugende Instandhaltung) Kosten KNTK – Kosten für nicht geplante Instandhaltung 10. Internacionale Schienenfahrzeugtagung Dresden

19 10. Internacionale Schienenfahrzeugtagung Dresden
Sei Kt der vollständige Fahrzeugbestand des Depos sein, die Zahl der in geplanter Instandhaltung befindlichen Fahrzeuge, ANTK die Zahl der in nicht geplanter Instandhaltung befindlichen Fahrzeuge, dann ist die Standzahl des Taktstandes für Fahrzeuglagerung: 10. Internacionale Schienenfahrzeugtagung Dresden

20 10. Internacionale Schienenfahrzeugtagung Dresden
ZUSAMMENFASSUNG Es wurde die Gestaltung eines solchen universellen Muster-Systemmodells vorgestellt, die die Anforderungen beabsichtigt und für die mittel- und langfristige Entwicklung sämtlicher Fahrzeugdepos richtunggebend sein kann, vor allem für die Hauptinstandhaltungsoperationen und Tätigkeiten des Depos, für die Standzahl und Anordnung des Systemmodells. 10. Internacionale Schienenfahrzeugtagung Dresden

21 10. Internacionale Schienenfahrzeugtagung Dresden
Entwicklung einer neuen Instandhaltungsstrategie für die MÁV (Ungarische Staatsbahnen) 10. Internacionale Schienenfahrzeugtagung Dresden

22 10. Internacionale Schienenfahrzeugtagung Dresden
Das durch unser Lehrstuhl entwickeltes, neues, universelles Systemmodell hat die MÁV (Ungarische Staatsbahnen) eingeführt. Dieses neue Systemmodell verlangte die Entwicklung einer neuen Instandhaltungsstrategie, die im Rahmen einer Forschungs-Entwicklungsarbeit durchgeführt wurde. Die Zielsetzung: Gestaltung eines solchen Instandhaltungs-Zukunfstbildes, was für die MÁV sichergestellt: Die wirkungsvolle Fahrzeuginstandhaltung und Fahrzeugwirtschaft, Die Zuverlässigkeit und Qualitätsniveau der Fahrzeuge, Sicherheit des Verkehrs. 10. Internacionale Schienenfahrzeugtagung Dresden

23 10. Internacionale Schienenfahrzeugtagung Dresden
Aufgaben, die im Laufe der Forschungs- und Entwicklungsarbeit ausgearbeitet wurden: Bestimmung der relevanten Begriffe und deren Deutung: für die Instandhaltung 78 Begriffe, für die Qualität 22 Begriffe und und für die Zuverlässigkeit Beurteilung der konventionellen Instandhaltungsmethoden Beurteilung der modernen Instandhaltungsmethoden Benchmark-Analyse der ungarischen und ausländischen Instandhaltungssystemen Ausarbeitung einer Entscheidungsmethode für die Planung der Fahrzeugerneuerung oder Ersatz Ausarbeitung einer Methode zum Auswahl der Instandhaltungsstrategie Entwicklung der vorgeschlagener Instandhaltungsstrategie für die Einführung mit der Sicherung des maximalen zur Verfügungstehens der Fahrzeuge 10. Internacionale Schienenfahrzeugtagung Dresden

24 10. Internacionale Schienenfahrzeugtagung Dresden
Speziefische Kostendiagramme der Fahrzeugerneuerung und Fahrzeugbeschaffung 10. Internacionale Schienenfahrzeugtagung Dresden

25 10. Internacionale Schienenfahrzeugtagung Dresden
Die Entscheidung Fehrzeugerneuerung oder Fahrzeugbeschaffung beabsichtigt die Unternehmungseigenschaften und basiert auf eine vollständige technisch-wirtschaftliche Analyse. Für die Strategie der Ersatzteil- und Hauptkomponentenversorgung wurden für die Komponententausch die Erfahrungs-Dichtheit und Erfahrungs-Verteilungsfunktionen dargestellt. Für die Entwicklung einzelner Instandhaltunsstandorte wurde die Planungsmethode der Organisations-Gantt Diagramme ausgearbeitet. 10. Internacionale Schienenfahrzeugtagung Dresden

26 Im weiterem wird für die spurgebundene Verwendung des universellen Muster-Systemmodells an einem ausgearbeiteten Bespiel der Instandhaltungsanwendung der städtischen Strassenbahnen bei der Debrezener Verkehrsbetriebe dargestellt

27 10. Internacionale Schienenfahrzeugtagung Dresden
Hauptgesichtspunkte zur Entwicklungskonzeption der Strassenbahnfahrzeugdepos: Moderne Technologie im Fahrzeugdepo Nach der Nutzung, Umbau, Modernisierung der existierenden Gebäude, Anlagen und technologischen-maschinellen Einrichtungen müssen die zur vorgeschlagenen Fahrzeugdepotechnologie passen Die Instandhaltungs-Ausbesserungszeit der Fahrzeuge, die Arbeitszeitbedarf und die Kostenanwendung müssen sich vermindern Die Fahrzeugausnutzung, der Bewegungsprozess der Fahrzeuge, der Komponenten, des Materials, des Mittels und der Arbeitskraft müssen sich verbessern Die Verwirklichungskosten müssen niedrig sein. 10. Internacionale Schienenfahrzeugtagung Dresden

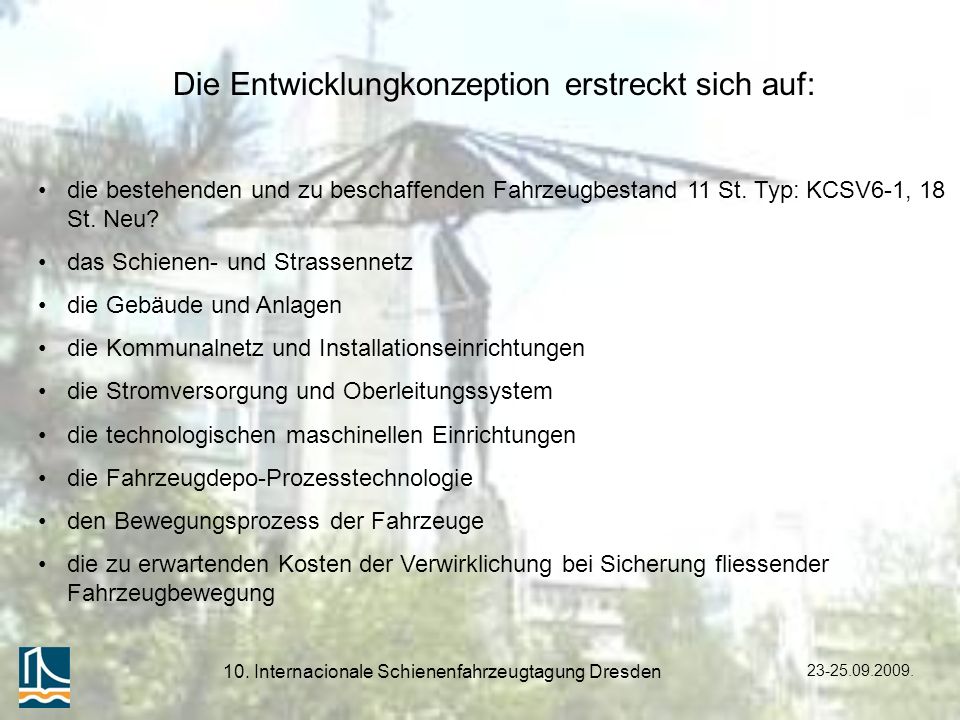

28 Die Entwicklungkonzeption erstreckt sich auf:
die bestehenden und zu beschaffenden Fahrzeugbestand 11 St. Typ: KCSV6-1, 18 St. Neu? das Schienen- und Strassennetz die Gebäude und Anlagen die Kommunalnetz und Installationseinrichtungen die Stromversorgung und Oberleitungssystem die technologischen maschinellen Einrichtungen die Fahrzeugdepo-Prozesstechnologie den Bewegungsprozess der Fahrzeuge die zu erwartenden Kosten der Verwirklichung bei Sicherung fliessender Fahrzeugbewegung 10. Internacionale Schienenfahrzeugtagung Dresden

29 Jetzige Anordnung des Fahrzeugdepos
10. Internacionale Schienenfahrzeugtagung Dresden

30 10. Internacionale Schienenfahrzeugtagung Dresden
Ausgestaltung des auf die fliessende Fahrzeugbewegung modernisierten Fahrzeugdepos 10. Internacionale Schienenfahrzeugtagung Dresden

31 Vorgeschlagene technologische Anordnung der Wagenhalle
10. Internacionale Schienenfahrzeugtagung Dresden

32 Das Schienennetz für fliessende Fahrzeugbewegung
10. Internacionale Schienenfahrzeugtagung Dresden

33 GESTALTUNG EINES DEPOS FÜR FLIRT TRIEBWAGENZUGINSTANDHALTUNG IN PUSZTASZABOLCS UND DESSEN TECHNOLOGISCHER PLAN

34 10. Internacionale Schienenfahrzeugtagung Dresden
Aufgabenziele: Ausgestaltung eines modernen Fahrzeuginstandhaltundepos auf gegebener Fläche in Pusztaszabolcs, Ausarbeitung des technologischen Planes, was aus den 30 elektrischen Triebwagenzügen (Typ: Stadler-Flirt) sicherstellt, dass 28 Züge ununterbrochen für den zuverlässigen Betrieb bei der MÁV zur Verfügung stehen. 10. Internacionale Schienenfahrzeugtagung Dresden

35 Aufgabendetails, Anpassen zum Hauptthema
Die Lösung der Aufgabe erfolgte durch das spezielle Systemmodell für spurgebundene Fahrzeuge. Es wurden die folgenden Details ausgearbeitet: Planung des Hauptprozesses für der Instandhaltungstechnologie Ausarbeitung der technologischen Haupteingriffen Bestimmung der maschinellen Eirichtungen für die Technologie Angabe der haupttechnologischen Massen der Einrichtungen 10. Internacionale Schienenfahrzeugtagung Dresden

36 Betriebsordnung des Instandhaltungsbasis
STADLER Hungary Eisenbahn-Instanhaltung-GmbH Betriebsystem I. Organisation- und Funktionsregelung (O.F.R) II. Basissteue technologischer Prozess III. Gesellschaft Arbeitsregelung IV. Arbeitschutzregelung V. Basisordnung, Station-Durchfürungsvorschrift VI. MÁV Zrt. – STADLER AG Verfahrensordnung 10. Internacionale Schienenfahrzeugtagung Dresden

37 10. Internacionale Schienenfahrzeugtagung Dresden
Tätigkeitsprozess der STADLER Ungarn Schienenfahrzeuginstandhaltungs-GmbH 1. chienenfahrzeug- instandhaltung 2.Material- und Mittel-beschaffung 3. Qualitätssicherung 4. Betrieb 1.1. Tervezett karbantartás és dokumentálás 2.1. Ajánlatkérés 3.1. Minőségbiztosítási dokumentációk rendelkezésre bocsátása, értékelése 4.1. Üzemi berendezések üzemeltetése 2.2. Alkatrészek, anyagok megrendelése 1.2. Nem tervezett karbantartás és dokumentálás Garanciális rendkívüli meghibásodások Baleseti helyreállítás 4.2. Üzemi berendezések időszakos vizsgálata, karbantartása 3.2. Járműhibák, nem megfelelőségek statisztikai gyűjtése, értékelése 2.3. Szerszámok, munkaeszközök megrendelése 4.3. Hibaelhárítás 1.3. Vonatfordulótól való eltérés kezelése 2.4. A megrendeltek átvétele, raktározása 3.3. Vevői elégedettség vizsgálata 4.4. Üzemi berendezések fejlesztése 3.4. Mérőeszközök, mérőműszerek hitelesítése, kalibrálása 1.4. Karbantartási adatok, beavatkozások és teljesítmények regisztrálása, értékelése 2.5. Szerkezeti egységek szükség szerinti javítása 2.6. Szavatosság, reklamáció 3.5. Minőségbiztosításra közvetve ható tevékenységek: 1.5. Gépi mosás, belső tisztítás 2.7. Beszállítók értékelése, kiválasztása Környezetvédelem Tűzvédelem Munkavédelem Foglalkozás egészségügy Objektumőrzés, tulajdonvédelem 10. Internacionale Schienenfahrzeugtagung Dresden

38 Zu verwirklichender instandhaltungstechnologischer Hauptprozess
FÁ20’ P2 171’ P1 156’ P0 115’ P3 186’ F 115’ P4 600’ I1 5’ I2 5’ ÁF 10’ Forgalom E 456’ GM 30’ Erklärung FÁ – Übernahme vom Betrieb, geschlossene Leerung der Toiletten F – Bedarfsausbesserung P0 – Sicherheitstechnische Untersuchung P1-P4, – Niveaus der Instandhaltungseingriffe I1, I2 – Umfahrung E – Reprofilierung an der Unterflurdrehmaschiene GM – Maschinelles Waschen, Reinigung ÁF – Übergabe zum Betrieb 10. Internacionale Schienenfahrzeugtagung Dresden

39 Grundrissanordnung des Instandhaltungsstandortes
10. Internacionale Schienenfahrzeugtagung Dresden

40 Instandhaltung von 30 Zuggarnituren Sommerinstandhaltung P0-P3
Übernahme WC Absaugung* Fahrt In die Halle Instandhal-tung, Innen-reinigung* Fahrt aus der Halle Fahrt zum Waschen Waschen * zur Übergabe Übergabe Jelmagyarázat: * : Subunternehmer 10. Internacionale Schienenfahrzeugtagung Dresden

41 10. Internacionale Schienenfahrzeugtagung Dresden
STADLER Instandhaltungsdepo in Pusztaszabolcs 10. Internacionale Schienenfahrzeugtagung Dresden

42 10. Internacionale Schienenfahrzeugtagung Dresden

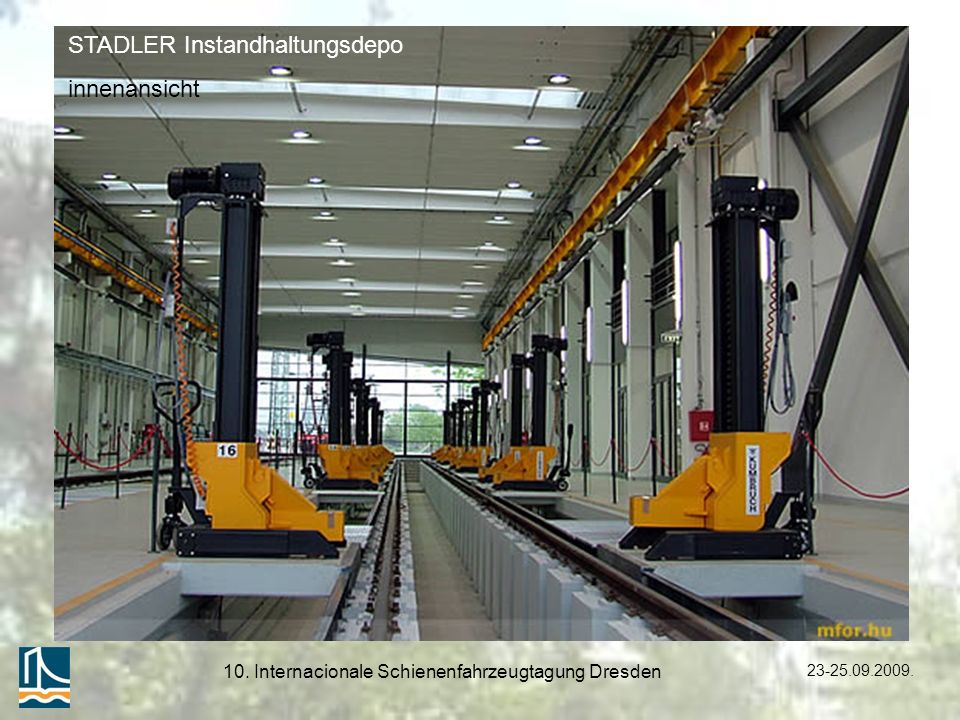

STADLER Instandhaltungsdepo innenansicht 10. Internacionale Schienenfahrzeugtagung Dresden

43 10. Internacionale Schienenfahrzeugtagung Dresden
Flirt Züge im Depo 10. Internacionale Schienenfahrzeugtagung Dresden

44 10. Internacionale Schienenfahrzeugtagung Dresden
Elektronischer Versuchssoftwarefür die automatische Beobachtung der Schienenfahrzeuge 10. Internacionale Schienenfahrzeugtagung Dresden

45 Traditionelles Fahrzeugbuch der MÁV (Ungarische Staatsbahnen)
Aufbau des Triebfahrzeugbuches: I A Heft – Triebfahrzeug-Grunddaten I B Heft – Stationierung des Triebfahrzeuges I C Heft – Laufleistung des Triebfahrzeuges I D Heft – Reparaturen am Triebfahrzeug I E Heft – Wiegedaten des Triebfahrzeuges I F Heft – Konstruktionsumbauten des Triebfahrzeuges I G Heft – Versuche am Triebfahrzeug 10. Internacionale Schienenfahrzeugtagung Dresden

46 10. Internacionale Schienenfahrzeugtagung Dresden
Begründung und Notwendigkeit der Einführung elektronischer Datenerfassung der Schienenfahrzeuge Überall zu erreichen – laut Berechtigung Bedienung modern – basiert auf Rechentechnik Jederzeit sind die aktuellsten Informationen zu bekommen (Dateneingabe vor Ort, später auch durch Pocket PC, z. B.: Radprofilmessung) Informationen über die Hauptaggregate sind zu erreichen Unterstützung bei der Instandhaltungsplänen Statistiken, Auswertungen: Lauf-km, Kraftstoffverbrauch, Ausbesserungen, u.s.w. Die eingegebenen Daten sind Personengebunden, auch die früheren Daten sind zu erreichen Nach Bedarf können die Datenstrukturen den neuen Fahrzeugen angepasst erden 10. Internacionale Schienenfahrzeugtagung Dresden

47 10. Internacionale Schienenfahrzeugtagung Dresden
Elektronisches „Fahrzeugbuch” bei der ÖBB 10. Internacionale Schienenfahrzeugtagung Dresden

48 10. Internacionale Schienenfahrzeugtagung Dresden

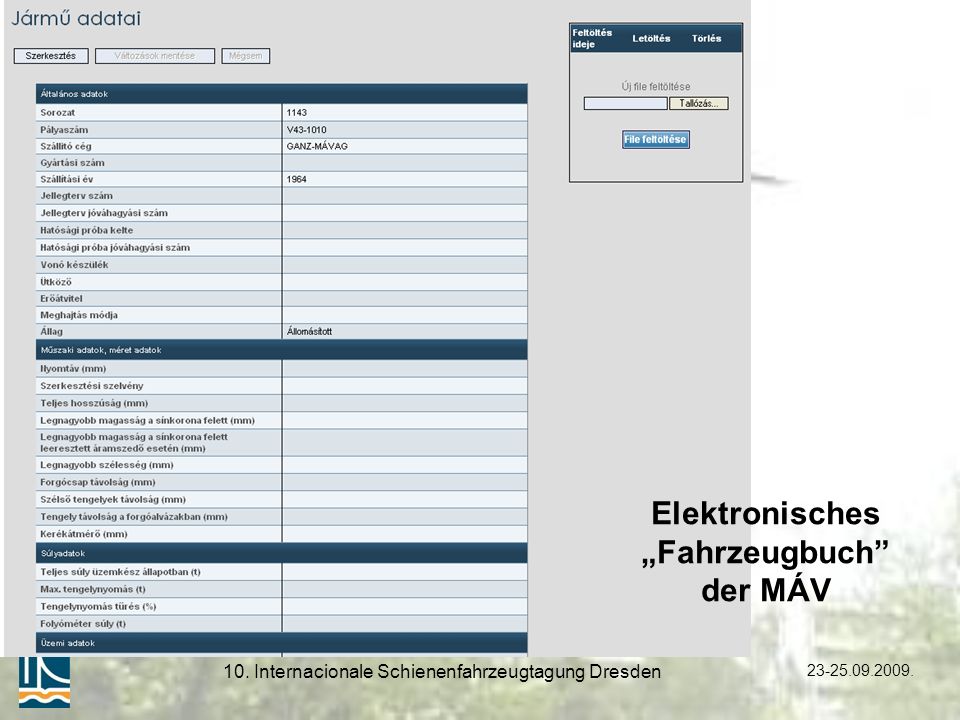

Elektronisches „Fahrzeugbuch” der MÁV 10. Internacionale Schienenfahrzeugtagung Dresden
