Kurze Risse: Ein Problem für die Lebensdauervorhersage
Reinhard Pippan Erich Schmid-Institute of Material Science, Austrian Academy of Sciences
2
fehlerfreies Bauteil fehlerbehaftete Bauteile
Die unterschiedlichen Methoden zur Berechnung von zyklisch belasteten Bauteilen Spannungs- oder dehnungsbasierte Bauteilberechnung (klassische Festigkeitslehre, Plastizitätslehre Betriebsfestigkeitslehre ) Schadenstolerante Bauteilbewertung (Bruchmechanik) Grundannahme fehlerfreies Bauteil fehlerbehaftete Bauteile maximale Spannung < zulässige Spannung zulässige Spannung = charakteristische Versagensspannung / Sicherheitsfaktor …….. Risstreibkraft < Risswiderstand oder da/dN= f (DK) Spannungsamplitude oder Dehnungsamplitude krz Nf Ni kfz Gigacycle fatigue 106 Bruchlastspielzahl DKth
3
Damage Tolerant Dauerfestigkeits- und Lebensdauervorhersage
(Risslänge << charakteristische Bauteilabmessungen) lgDs N = 105 N = 104 Dsth = DKth/(pa)1/2 N = 4 DKth lg Risslänge lg Defektgröße
4
Versagensdiagramm (Kitagawa – Diagramm)
5
Der Bereich der kurzen Risse (kleine Fehler) ist heute noch immer jener Bereich in dem wir die größten Unsicherheiten in der Lebensdauervorhersage haben !!!! Unsicherheitsbereich für die Dauerfestigkeit
6
Bereich kurzer Risse Verallgemeinertes Kitagawa - Diagramm
Erweiterung bestimmte Lebensdauer Bereich kurzer Risse
7
Typisches Kurzrissverhalte:
eindeutige Zusammenhang zwischen da/dN und DK geht verloren da/dN von kurzen Rissen ist größer als von langen Rissen der Schwellwert DKth von kurzen Rissen ist kleiner als von langen
8
Typen von kurzen Rissen
Wichtigster Punkt beim der Beurteilung seines Problems ist die Einteilung in die richtige Klasse !!! Typen von kurzen Rissen mikrostrukturell kurze Risse a <~ d mechanisch kurze Risse a <~ w physikalisch (extrinsisch) kurze Risse a < 1mm chemisch kurze Risse a <~ l mechanistisch kurze Risse ???? d w l
12
Einflussbereich der unterschiedlichen Arten von kurzen Rissen
vielfach hat man es mit einer Mischung der verschieden Typen von kurzen Rissen zu tun
13
Beispiel: Ermüdungsverhalten einer teilchenverstärkten Al Gusslegierung. Dauerfestigkeit und Lebensdauer werden bestimmt von relativ großen Gussfehlern.
14
Typische Mikrostruktur der untersuchten Legierungen
RT Wöhler Kurven Typische Mikrostruktur der untersuchten Legierungen 339 R = 0.1 RT % SiC sehr große Streuungen
15
Vergleich der einfachen bruchmechanischen Langrissabschätzung mit dem tatsächlichen Versagensverhalten
16
% SiC R = 0.1 Bestimmung der Dauerfestigkeit riss- oder fehlerbehafteter Werkstoffe mit Hilfe der R-Kurve für den Schwellwert
17
Vergleich von R- Kurvenberechnung und tatsächliches Versagen
18
Einfache Bestimmung der Risslängenabhängigkeit des Schwellwertes für den Ermüdungsrissfortschritt
19
Typisches Ergebnis eines R-Kurven Schwellwertsversuch von einer Al- Legierung
20
R = -1 R = 0.1 R = 0.6 R = 0.8 %; RT Einfluss von der Mittelspannung auf das R-Kurvenverhalten und das Versagens -Diagramm
21
Anwendung des R –Kurvenkonzept auf ein Bauteil
Prüfstand für die Ermüdungsversuche an Bremstrommel
22
Vergleich Vorhersage und Bauteilversuch
Übergang: Ermüdung - Restbruch Vergleich Vorhersage und Bauteilversuch Anriss
23

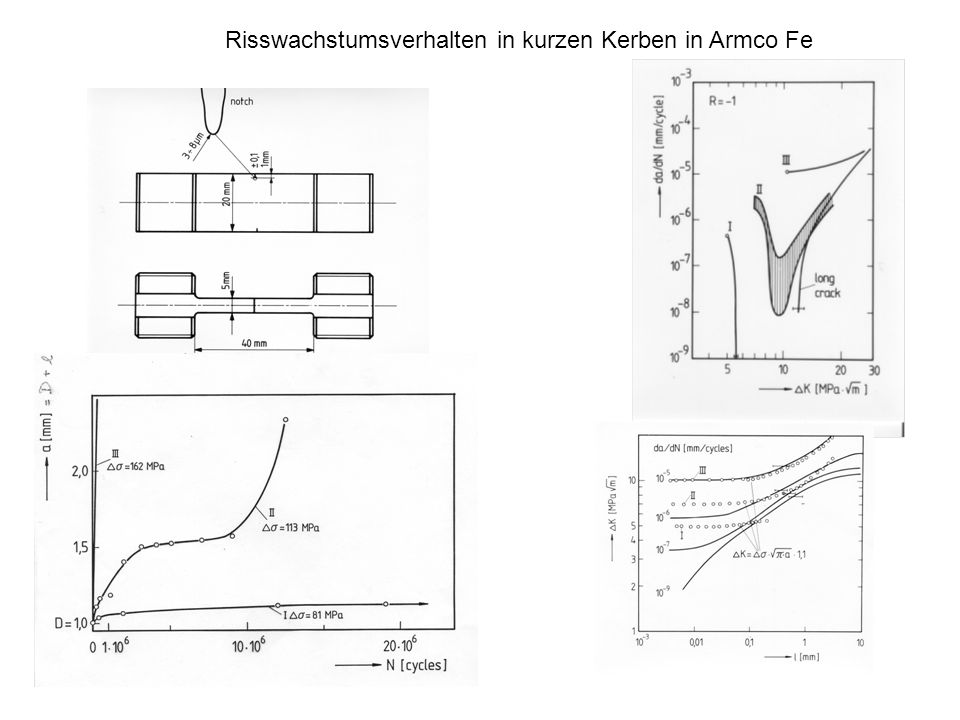

Risswachstumsverhalten in kurzen Kerben in Armco Fe
24
Hauptursache für die Risslängenabhängigkeit der Ermüdungsrisswachstumsrate von extrinsisch kurzen Rissen im Falle des Kleinbereichsfließen in duktilen Werkstoffen ist Änderung der Rissschließlast
25
Zusammenfassung Berechnungen auf Basis von Langrissdaten können die Lebensdauer und Dauerfestigkeit beachtlich überschätzen. Unter bestimmten Bedingungen lassen sich kurze Risse auch heute schon mit bruchmechanischen Konzepten beschreiben. Je nach Art von der kurzen Rissen muss man aber sehr unterschiedlich vorgehen.
