1 Ein Softwarepaket zum Verwalten Analysieren und Annotieren von Schallsignalen SOFTWARE STX ENTWICKLUNG Entwickelt am Institut für Schallforschung der Österreichischen Akademie der Wissenschaften Die Software ist auf unserer Homepage verfügbar

2 Echtzeitanalyse Analyse und graphische Darstellung von Signalen in Echtzeit Signalanalyse, Segmentierung und Annotierung - Benutzerdefinierte Analyseprofile - Parallele graphische Darstellung von Wellenform, Spektrogramm (FFT, LPC, Wavelet,...) und Parameterverläufen (rms, f 0, Formanten, …) - Annotierungen mit Attributvorlagen - lokales Detailspektrum (Sektion) Analyse Annotierung

3 Verwaltung von Signalen und Einstellungen Workspace - Sammelstelle für Programmeinstellungen und Projektdateien. Hier erfolgt die Auswahl von Signalen, Verarbeitungsprofilen und Benutzerscripts. Recorder Aufnahme von Signalen mit Signalaussteuerung und Tagging. Input Output Verwaltung Wave-In Wave-Out Dateien: Wave, XML, Text etc. TCP/IP DCOM (z.B.: R) DDE (z.B.: Excel) Clipboard Schnitt- stellen

4 Kommandozeile Entwicklungsumgebung Ausführung von Scriptbefehlen für die interaktive Entwicklung von Scripts. Debuggingumgebung Interaktives Debugging von Scripts mit Breakpoints, Funktionsstack, Umgebungsinspektor etc. Entwicklung Anwendungs- programmierung

5 Spektrogramme – Zeit-Frequenz Signaldarstellungen Vergleich verschiedener Spektrogramme des Sprachsignals kreidebleich Zeit Frequenz Kurzzeit-Fouriertransformation (STFT) Konstante, frequenzunabhängige Zeit- und Frequenzauflösung konstante Bandbreite Wavelet-Transformation (Typ: Morlet) Hohe Frequenzauflösung bei niedrigen Frequenzen Hohe Zeitauflösung bei hohen Frequenzen konstantes Verhältnis von Bandbreite zu Mittenfrequenz Spektrogramm = Signalamplitude als Funktion von Zeit und Frequenz = Zeit-Frequenz Darstellung

6 Sprachanalyse – Spektrogramm und Sprachparameter Berechnung und Darstellung von Sprachsignalen und grundlegenden Sprachparametern Segmentmarkierung Zeitbereich und Metadaten (z.B. Transkription) Spektrogramm Zeit-Frequenz Analyse = Schalldruck als Funktion von Zeit und Frequenz Grundfrequenz (f 0 ) Tonhöhenverlauf (Prosodie) Wellenform zeitlicher Verlauf des Schalldruckes Formantfrequenzen Resonanzen des Vokaltrakts Die berechneten Parameter können graphisch editiert (korrigiert), zur weiterverarbeitung im Workspace gespeichert und / oder exportiert werden.

7 MULAC – Frame-Multiplier in Acoucstics Framework für die Entwicklung, Testung und Anwendung von Frame-Multipliern (siehe Projekt MulAc) x= Die Definition von Modifikationen (Masken) erfolgt durch die graphische Auswahl des Zeit-Frequenz-Ausschnitts (Polygon) und die Angabe von Methode und Parametern. Die Erzeugung der Masken kann signalgetrieben (adaptiv) oder signalunabhängig erfolgen. Auslöschung (0-setzen der Amplitude) Irrelevanzfilter (Übermaskierung) Adaptives Kammfilter Zeit [s] Frequenz [kHz] Original (mongolischer Obertongesang) Modifikationsmatrix (Maske) Modifiziertes Signal Schwarz = 1 = keine Änderung Weiss = 0 = Auslöschung Analyse und Resynthese erfolgen derzeit mittels Gaborframes. Andere Methoden mit variabler Zeit / Frequenz-Auflösung (z.B. basierend auf Wavelets) sind geplant.

8 SPExL – Graphisch / Akustisch unterstützte Transkription Benutzerfreundliches, rasches Segmentieren, Transkribieren und Annotieren umfangreicher Tondokumente - Userinterface optimiert für Tastatureingabe (d.h. möglichst wenige Wechsel zwischen Maus und Tastatur) - Graphiklayout, GUI und Signaldarstellungen sind konfigurierbar. - Segmentattribute können anwendungsbezogen definiert werden (Segment-Templates) - Paralleles Arbeiten im Workspace ist möglich (Kontrollhören, Korrektur, Detailanalyse) Wellenform + Segmentmarkierung Spektrogramm + Transkription + (optional) f 0, Formanten; schnelles Umschalten zwischen Schmal- und Breitbandanalyse möglich Scroll + Zoom synchron für Wellenform und Spektrogramm Steuerung auch über Hotkeys und Kontextmenü verfügbar Segmentliste + Editor Anwendungen vor allem in der Phonetik, Phonologie und Forensik

9 RETISIMO – REalTIme SIgnal MOdification Allgemeines Framework für Signalprocessing und Spektrumanalyse von Stereosignalen in Echtzeit (Anwendung der Frame-Multiplier, siehe Projekt MulAc) Input Preprocessing Output Postprocessing Input Multiplexer AnalyseSynthese Processing Modul Analyse Level- meter Grafik (Spektren, PPM und vom Processing- Modul abhänige Funktionen) Implementierte Prozessing Module : Framework-Modul Processing-Modul; austauschbar 1.Standardfilter (Tiefpass, Hochpass, Bandpass) 2.Graphisch definierte Filter 3.HRTF-Rendering mit 3D Quellenpositionierung 4.Sprachsynthese und 3D Vokaltraktmodell 5.Rauschunterdrückung (Signalverbesserung) 6.Irrelevanzfilter (Simultanmaskierung) Zeitbereich x(t)Spektrum a(f),φ(f)Zeitbereich y(t) Output Multiplexer Framework-Modul; Funktion teilweise abhängig von Processing-Modul Wave-In oder Soundfile Wave-Out oder Soundfile Externe 3D Graphik (z.B. für HRTF, Sprachsynthes) LAN Externe Daten (z.B.: HRTFs, Filterspektren Sprachdaten) Externe Programme und Daten; abhängig von Processing-Modul Blockdiagramm: Files

10 RETISIMO Modul – Irrelevanzfilter Entfernung nicht hörbarer (irrelevanter) Teile von Klängen mittels Simultanmaskierung Blockdiagramm: Maskierungs- spektrum Maskierungs- filter Irrelevanzfilter Irrelevanzspektrum y(f) Signalspektrum x(f) Anwendungen : In der Signalanalyse (Informationsreduktion) Übermaskierung = Trennung starker (Vordergrund) und schwacher (Hintergrund) Signalteile In der Signalkodierung; perzeptive Coder z.B.: MP3 y(f)= x(f) 0 für x(f)>m(f) für x(f)m(f) Pegel- adaptierung AdapierungsparameterMaskierungsparameter Frequenz in Bark (= perzeptive Frequenzskala) Amplitude in dB Maskierungs- ton Psychoakustisches Modell der Simultanmaskierung von Sinustönen Testton 2 hörbar Testton 1 nicht hörbar (maskiert) Maskierungsfunktion abhängig von Frequenz und Amplitude des Maskierungstones Irrelevanzspektrum Signalspektrum Maskierungsspektrum

11 RETISIMO Modul – Sprachsynthese Formant-Synthesizer (Dennis H. Klatt; JASA 67/3, 1980) und Berechnung der Vokaltraktquerschnitte mittels LPC (Linear Prediction Coding) Blockdiagramm: Puls Generator Rausch Generator Mix Vokaltraktfilter LPC Analyse Formant-Synthesizer Grundfrequenz und Amplitude AmplitudeFormanten (Frequenz, Amplitude, Bandbreite) Sprachsignal Die Syntheseparameter werden über Dialog und Grafik eingegeben oder von einem Sprachdatenfile gelesen Filter- spektrum Vokaltraktmodell Querschnitts- koeffizienten Amplituden- spektrum des Sprachsignals Formanten

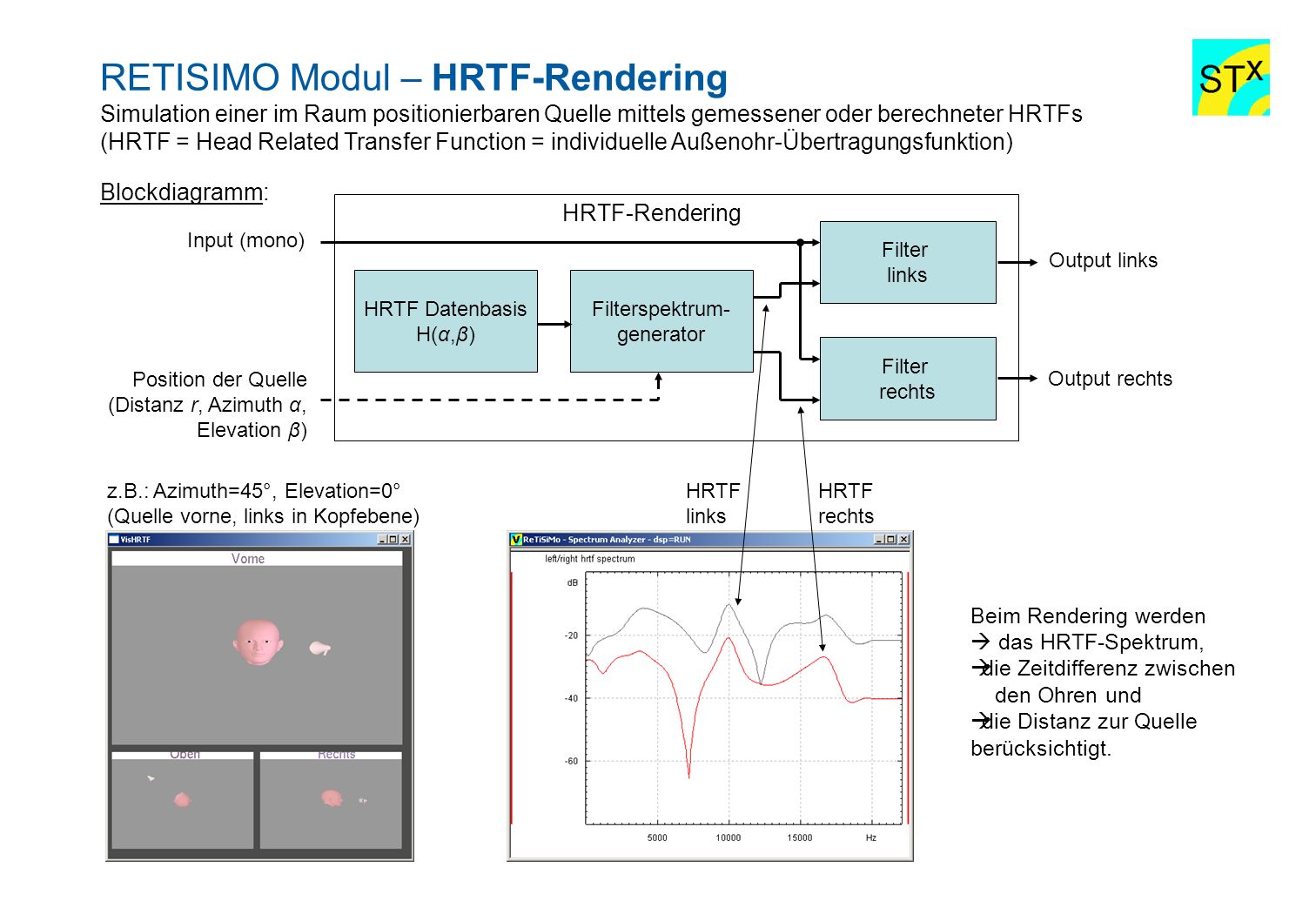

12 RETISIMO Modul – HRTF-Rendering Simulation einer im Raum positionierbaren Quelle mittels gemessener oder berechneter HRTFs (HRTF = Head Related Transfer Function = individuelle Außenohr-Übertragungsfunktion) Blockdiagramm: Filterspektrum- generator Filter links HRTF-Rendering Output links Filter rechts Output rechts Input (mono) Position der Quelle (Distanz r, Azimuth α, Elevation β) HRTF Datenbasis H(α,β) HRTF links HRTF rechts z.B.: Azimuth=45°, Elevation=0° (Quelle vorne, links in Kopfebene) Beim Rendering werden das HRTF-Spektrum, die Zeitdifferenz zwischen den Ohren und die Distanz zur Quelle berücksichtigt.
