HUECK – Systembaukasten

Präsentation zum Thema: "HUECK – Systembaukasten"—  Präsentation transkript:

1 HUECK – Systembaukasten
für

2 + Lambda Lava HUECK - Systembaukasten ein Profilsystem für „Alles“
Aus zahlreichen Systemen mit verschieden Anforderungen wird ein Profilsystem für „Alles“

3 Vorteile des HUECK – Systembaukastens
Geringe Lagerkosten durch systemübergreifendes Zubehör + Profile Qualitätsgesicherter Werksverbund Schnellere Verarbeitung durch systemgleiche Arbeitsschritte wie z.B. Eckverbindung, Stoßverbindung, Schlossausfräsung, Bandmontage,… Für SBZ-Bearbeitung: weniger Fehleranfälligkeit durch weniger System- Datenwechsel Für manuelle Bearbeitung: geringer Werkzeugaufwand, da systemübergreifend verwendbar Mehr Platz/Flexibilität in der Werkstätte Geringe Rüstzeiten/-kosten; Stanzwerkzeuge systemübergreifend Ihr Wissen komprimiert/fokussiert sich auf EIN System!

4 Lambda 77 XL Lambda 77 L Lambda 65 M Lambda 57 S
Lambda Fenster Lambda Fenster Das System Lambda 77 XL Lambda 77 L Lambda 65 M Lambda 57 S

5 Lambda Fenster Vorteile für Planung und Praxis
Flexibles Baukastensystem Variable Wärmedämmung, optimale U-Werte Hochwertige Beschlag- und Zubehörteile Einfache Verarbeitung

6 Vorteile für Planung und Praxis
Lambda Fenster Vorteile für Planung und Praxis Konsequenter Systembaukasten mit drei Bautiefen (77mm, 65mm, 57mm) Optimale Energieersparnis durch variable Isoliermaßnahmen RAL-geprüfte Systembeschläge für zuverlässige und leichte Handhabung Maximale Freiheit in der Anwendung durch vielfältige Profilgeometrien Identische Ansichtsbreiten mit größtmöglichen Glasanteil Einfache Verarbeitung durch identische und systemübergreifende Bauteile und Geometrien

7 Flexibles Baukastensystem
Lambda Fenster Flexibles Baukastensystem Identisch: Zubehör, Beschlag, Eck-/Stoßverbinder, Werkzeuge, Profilhalbschalen, Glasleisten Variabel: Mitteldichtungssystem, PE-Keil, Verglasungsdichtungen, Isolier-Einschieblinge

8 Flexibles Baukastensystem
Lambda Fenster Flexibles Baukastensystem Erweiterter Anwendungsbereich aller Blendrahmen durch Klipsprofile, die sowohl außen als auch innen für alle Serien des Baukastens verwendbar sind Klipsbare Glasleiste Zur Glasleiste flächenbündige innere Verglasungsdichtungen für alle Systeme des Baukastens verfügbar Geometrieoptimierung: tiefer liegende Entwässerungsrinne im Flügel für erhöhte Sicherheit bzgl. Dichtigkeit

9 Variable Wärmedämmung
Lambda Fenster Variable Wärmedämmung Uf-Wert 2,3 – 2,8 Uf-Wert 1,9 – 2,5 Uf-Wert 1,6 – 2,2 Uf-Wert 1,0 – 1,6

10 Variable Wärmedämmung
Lambda Fenster Variable Wärmedämmung 2- oder 3-Kammersystem Bautiefen in 77 mm, 65 mm und 57 mm Variable Mitteldichtung und innere Verglasungsdichtung Optional: Einschieblinge / Dämmkeil an der Glasleiste

11 Variable Wärmedämmung
Lambda Fenster Variable Wärmedämmung

12 Hochwertige Beschlag- und Zubehörteile
Lambda Fenster Hochwertige Beschlag- und Zubehörteile Aufliegender und verdeckter Beschlag Eckumlenkung mit Fehlbediensicherung für hohe Flügel optional Dreidimensionale Verstellung aufliegend verdeckt

13 Hochwertige Beschlag- und Zubehörteile
Lambda Fenster Hochwertige Beschlag- und Zubehörteile Hervorragendes Ausdrehverhalten, Flügelbreiten ab 350 mm möglich 160 kg-Beschlag 3D-Verstellbarkeit des Beschlags mit Andruck über Exzenterzapfen Eckumlenkung mit integrierter Fehlbedienungssperre in Verbindung mit Falzgetriebe Verdeckter Beschlag - RAL-geprüft - Voll klemmbar - Edelstahl - Zugelassen bis 130 kg - Klemmschutz - Öffnungswinkel max. 105°

14 Einfache Verarbeitung der Eckverbindungen
Lambda Fenster Einfache Verarbeitung der Eckverbindungen Eckverbindung: Pressen, Stanzen, Bohren geschlitzte, selbstjustierende Eckverbinder innen: automatische Höhenausrichtung der Rahmenteile für saubere Gehrung minimieren den Richtaufwand (zweiteilige/geschlitzte Eckverbinder) weniger Werkzeugwechsel bei der Verarbeitung unterschiedlicher Rahmenprofile durch reduzierte Anzahl von Messerpaketen Gleiches Lochbild für Stoß- und Eckverbinder Alle Profilbearbeitungen für Eck- und Stoßverbindungen über Stanzen, Handstanzen Bohrlehren und Bearbeitungszentrum realisierbar

15 Einfache Verarbeitung der Stoßverbindungen
Lambda Fenster Einfache Verarbeitung der Stoßverbindungen Eindrehbare Stoßverbinder mit integriertem Dichtstück Stoßverbindung: Stanzen, Bohren Durchgängige Stanzenkonzept mit Einsatzwerkzeugen Wahlweise Handstanzen

16 Lambda 77 L IF / Lambda 65 M IF Lambda Fenster
Integrierte Konstruktion für verdeckt angeordneten Flügelrahmen Spezielle Einspannblendrahmen für Fassadenkonstruktionen mit schmalen Ansichten innen und außen von nur 50 mm (wie Fassade) Einspanntiefen 28 mm / 38 mm für starke Paneele und Verglasungen Hervorragende Uf-Werte: Lambda 77 L 1,8 – 2,2 Wm²/K Lambda 65 M 2,7 – 2,9 Wm²/K 50 mm 50 mm 50 mm

17 Verdeckt liegende Beschläge für D/DK-Fenster
Lambda Fenster Verdeckt liegende Beschläge für D/DK-Fenster Für alle Lambda Fenster Serien Klemmbar Integrierter Ausstellbegrenzer, Öffnungswinkel 90° / 105° Max. Flügelgewicht 130 kg

18 Scherengarnituren für Senkklapp-Fenster
Lambda Fenster Scherengarnituren für Senkklapp-Fenster Für Lambda 77 L / Lambda 65 M / Lambda 57 S Öffnungswinkel bis max. 50°

19 Befahrbare Bodenschwelle
Lambda Fenster Befahrbare Bodenschwelle

20 Lambda Tür Lambda 77 L Lambda 65 M Lambda 57 S

21 Lambda Tür innovative Konstruktionsdetails
Schubweicher Delta-T Verbund Variable Wärmedämmung vielfältige Sockel- und Schwellenlösungen Einfache Verarbeitung

22 Innovative Konstruktionsdetails
Lambda Tür Innovative Konstruktionsdetails Linkdrill U-Wert-Sperre Einschiebling Delta-T Verbund KS-Formteil mit Dichtkeil (Schwelle gerade geschnitten)

23 Schubweicher Delta-T-Verbund am Flügelprofil
Lambda Tür Schubweicher Delta-T-Verbund am Flügelprofil

24 Optionale Isolierung Lambda Tür Graphitbeschichteter
Polystyrol-Einschiebling Variable Isolierleistung möglich vorteilhaft für den Delta-T-Verbund vorteilhaft bei der Befestigung der Rollenbänder

25 Lambda Tür U-Wert-Sperre U-Wert-Sperre (Patentrechte angemeldet)

26 Sockel-und Schwellenlösungen
Lambda Tür Sockel-und Schwellenlösungen wärmegedämmt befahrbar Alu flach mit absenkbarer Bodendichtung mit höhenverstellbarer Bodendichtung

27 Sockel-und Schwellenlösungen
Lambda Tür Sockel-und Schwellenlösungen Höhenverstellung ± 4mm Höhenverstellung ± 4mm Zubehör für Automatik- und absenkbarer Dichtung universell höhenverstellbare, separat montierbare Sockeldichtung für barrierefreie Schwellenlösungen und nachträgliche Montage

28 Flexibles Baukastensystem
Lambda Tür Flexibles Baukastensystem

29 Flexibles Baukastensystem
Lambda Tür Flexibles Baukastensystem Baukasten mit unterschiedlichen Einzelserien und großer Auswahl an Profilgeometrien für verschiedene Anforderungen an Wärmedämmung, Funktionalität und Ästhetik Kostenvorteile in der Lagerhaltung durch serienüber-greifende Verwendung der Glasleisten, Beschläge, Eckwinkel, Stoßverbinder, Zusatzprofile und Dichtungen Vielfältige Gestaltungsmöglichkeiten, schlanke Ansichtsbreiten, hochwertige Beschlag- und Zubehörteile sowie diverse Sockel- und Schwellenlösungen Klipsbare Glasleisten Zahlreiche montagefreundliche Wandanschlussvarianten

30 Flexibles Baukastensystem
Lambda Tür Flexibles Baukastensystem Details: Serie 77 L mit Zusatzmaßnahmen

31 Einfache Verarbeitung
Lambda Tür Einfache Verarbeitung

32 Einfache Verarbeitung
Lambda Tür Einfache Verarbeitung Sollbruchstelle für Profilwechsel bei 2-flgl. Türen Kleberführung entlang des Gehrungsschnittes Nageln von innen und außen wahl-weise möglich bei Blendrahmen als auch Flügelprofilen

33 Einfache Verarbeitung
Lambda Tür Einfache Verarbeitung Eckverbinder-Innenkammer in geschlitzter Ausführung Einsatzstück sorgt für eine geführte Kleberführung geschlitzte Ausführung ermöglicht optimale Fixierung der Profile beim Verbinden

34 Stanzkonzept Lambda Tür Stanzgestell und Stanzwerkzeuge
Anschlag, regelbar Anschlag, regelbar Anschlag, regelbar 1 Stanzwerkzeug für alle gängigen Bautiefen Lambda und Lava Sprossen- und Sockelstöße mit Fensterstanze

35 Lambda Lava 77-30 (EI30) + Lambda Lava 65-30 (E30) + Lava Brandschutz
Bautiefe 77 mm Verbundprofilserie wärmegedämmt Bautiefe 77 mm Lambda Lava (E30) + Bautiefe 65 mm Profilserie ungedämmt Bautiefe 65 mm

36 Lava Brandschutz Produktsynergien
56 Verbund- und 52 Zusatzprofile aus dem Hueck-Systembaukasten Lambda für Lava verwendbar Eck- u. Stoßverbinder, alle Dichtformteile und das Lambda-Systemzubehör sind identisch Alle Türbänder, Befestigungssätze, Drücker, Schließteile sind identisch Die HUECK Fluchttür-Sets nach EN 179/1125 sind für alle Lambda und Lava-Serien verwendbar Sämtliche Verglasungs-, Anschlag-, Schwellen- und Systemdichtungen sind bei Lambda und Lava identisch

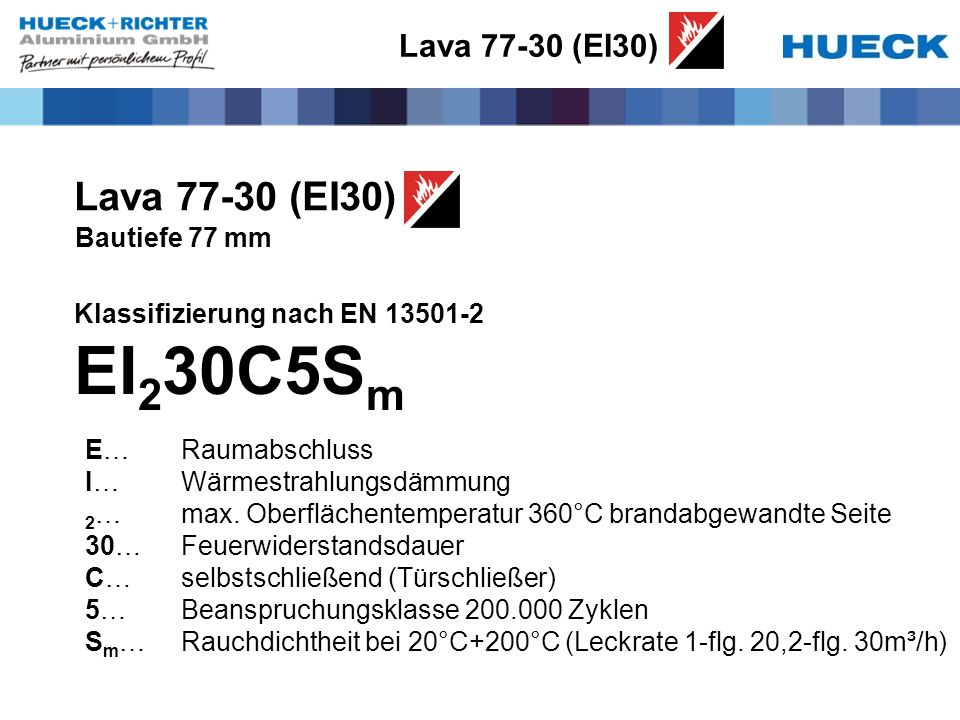

37 EI230C5Sm Lava 77-30 (EI30) Lava 77-30 (EI30) Bautiefe 77 mm
Klassifizierung nach EN EI230C5Sm E… Raumabschluss I… Wärmestrahlungsdämmung 2… max. Oberflächentemperatur 360°C brandabgewandte Seite 30… Feuerwiderstandsdauer C… selbstschließend (Türschließer) 5… Beanspruchungsklasse Zyklen Sm… Rauchdichtheit bei 20°C+200°C (Leckrate 1-flg. 20,2-flg. 30m³/h)

38 Lambda Lava + Lava 77-30 (EI30) Bautiefe 77 mm
Standard wärmegedämmt (E0) I/A Standard hoch wärmegedämmt (E0) I/A Brandschutz wärmegedämmt (EI30) I/A Brandschutz + Rauchschutz (EI30Sm) I Brandschutz hoch wärmegedämmt (EI30) I/A Brandschutz + Rauchschutz wärmegedämmt (EI30Sm) I [Brandschutz wärmegedämmt (EI60) I/A] [Brandschutz wärmegedämmt (EI90) I/A]

39 → Lava 77-30 (EI30) Lambda Lava 77-30 (EI30) Bautiefe 77 mm

40 Lava 77-30 (EI30) Lava 77-30 (EI30) Bautiefe 77 mm Uf-Werte
Uf= 2,4 W/m²K Uf= 2,0 W/m²K

41 Lava 77-30 (EI30) Ausführungsvarianten EI30 1-flg. Türen
Durchgangslichte min x mm max x mm Rahmenaußenmaße Tür: max x3.275 mm Tür mit Oberlicht : max x5.000 mm Tür mit Seitenteilen horizontal unbegrenzt vertikal max mm Flügelgewicht max. 250 kg Beschlag: Flügelhöhe bis 2609 mm: 2 Türbänder pro Flügel Einfallenschloss Flügelhöhe 2609 mm bis 3009 mm: 3 Türbänder pro Flügel Schloss mit Zusatzfalle, wahlweise 3-Fallenschloss Verglasung Pilkington Pyrostop Pilkington Pyrodur Vetrotech Contraflam

42 Lava 77-30 (EI30) Ausführungsvarianten EI30 2-flg. Türen
Durchgangslichte min x mm max x mm Rahmenaußenmaße Tür: max x3.275 mm Tür mit Oberlicht und/oder Seitenteilen horizontal unbegrenzt vertikal max mm Flügelgewicht max. 250 kg Beschlag: Flügelhöhe bis 2609 mm: 2 Türbänder pro Flügel Einfallenschloss Flügelhöhe 2609 mm bis 3009 mm: 3 Türbänder pro Flügel Schloss mit Zusatzfalle, wahlweise 3-Fallenschloss Verglasung Pilkington Pyrostop Pilkington Pyrodur Vetrotech Contraflam

43 Lava 77-30 (EI30) Ausführungsvarianten EI30- Verglasungen
Ausführung wahlweise als vorgehängte , mehrgeschoßige Fensterfassade Rahmenaußenmaße horizontal unbegrenzt vertikal max mm Öffnungsarten: Dreh-Kipp-Fenster Kipp-vor-Dreh-Fenster Flügelaußenmaße max x2.130 mm Verglasung Pilkington Pyrostop Pilkington Pyrodur Vetrotech Contraflam

44 Lava 77-30 (EI30) Profilschnitte – Varianten der Grundbauarten
Profile und statisch verbundene Profilkombinationen bis 100mm Ansichtsbreite: keine Einschübe Profile und statisch verbundene Profilkombinationen ab 100mm Ansichtsbreite: Dämmstreifen mit Brandschutz-Funktion Wahlweise Isolierstreifen mit verbesserter Wärmedämmung und Brandschutz-Funktion Bei Verwendung von CONTRAFLAM® -Gläsern sind im Türflügel- und Sockelprofil immer Dämm- oder Isolierstreifen einzubringen

45 Lava 77-30 (EI30) Zubehör - Einbaubeispiele
Klipsbarer Glasträger aus Edelstahl, kein Einschrauben erforderlich Klotzunterlage, mit Bohrung zur wahlweisen Befestigung der Dämmstreifen mittels Blechschraube Klipsbarer Glashalter aus Edelstahl, wahlweise mit Bohrung zur Befestigung der Dämmstreifen mittels Blechschraube Sicherungswinkel aus Edelstahl für Glashalter, nur bei Verwendung von CONTRAFLAM®-Gläsern in Verbindung mit runder Glasleiste Sicherungswinkel aus Edelstahl für Türflügel mit Füllungsgewichten über 130 kg 5 4 3 2 1

46 Lava 77-30 (EI30) Kalkulationsbeispiele Ausgangsbasis:
Jahresvereinbarung ,-- €/Jahr Materialeinkauf Einkaufskonditionen: Profile+Zubehör: -50% -40% Türschließer+Baubeschlag -45% -5% Oberfläche -50% -5% Brandschutzglas -15% -5% Preise lt. Preisliste vom Ausführung: 2 Stk. 3tlg. Anschraubbänder je Türflügel Flügelprofil umlaufend, ohne Sockelprofil Systemtürdrücker als Zubehör Systemschloß als Zubehör Falztreibriegel am Stehflügel als Zubehör Türschließer Geze® TS 5000N bzw. TS5000ISM Brandschutzglas Pilkington Pyrostop® 15mm Oberfläche Eloxal E6/C0 Gläser inkl. Zuschläge * nur allgemeine Baubeschläge und Türschließer, exkl. systemeigene Beschläge (=Zubehör) Einflügelige Tür Lava (EI30) DGL 1.350x2.500mm Nettokalkulation Profile: 404,58 € Zubehör: 448,46 € Beschläge*: 144,31 € Zwischensumme: 997,35 € Oberfläche: 40,69 € Zwischensumme: 1.038,04 € Brandschutzglas: 673,45 € Summe: 1.711,49 € Zweiflügelige Tür Lava (EI30) DGL 2.500x2.500mm Nettokalkulation Profile: 666,70 € Zubehör: 806,34 € Beschläge*: 475,01 € Zwischensumme: 1.948,05 € Oberfläche: 68,45 € Zwischensumme: 2.016,50 Brandschutzglas: 1.235,44 € Summe: 3.251,94 €

47 Lava 77-30 (EI30) Produktvorteile
Konstruktion basierend auf Standard-Serie Lambda Gleiche Profile Gleiche Zubehöre und Beschläge Gleiche Werkzeuge Einschübe weitestgehend vermeidbar Einfachste Verarbeitung & Befestigung Bei Türen mit umlaufendem Flügelprofil keine Einschübe notwendig Auch für Außenbereiche geeignet Zusatzmaßnahmen für verbesserte Wärmedämmung Isolierstreifen in den Profilhohlkammern Zusatzdichtung im Falzbereich als „U-Wert-Sperre“ Quellbänder im Türfalz wahlweise mit PVC-Abdeckfolie Alle etablierten Glastypen geprüft & verwendbar

48 Lambda Lava 65-30 (E30) + Lava 65-30 (E30) Bautiefe 65 mm
Standard wärmegedämmt (E0) I/A Brandschutz (E30;EW30) I Brandschutz + Rauchschutz (E30Sm;EW30Sm) I

49 E30C5Sm / EW30C5Sm Lava 65-30 (E30) Lava 65-30 (E30) Bautiefe 65 mm
Klassifizierung nach EN E30C5Sm / EW30C5Sm E… Raumabschluss W… Wärmestrahlung (brandabgewandt max 15W/m²) 30… Feuerwiderstandsdauer C… selbstschließend (Türschließer) 5… Beanspruchungsklasse Zyklen Sm… Rauchdichtheit bei 20°C+200°C (Leckrate 1-flg. 20,2-flg. 30m³/h)

50 Lava Lambda Lava (E30) → Bautiefe 65 mm Bautiefe 65 mm

51 Lava 65-30 (E30) Ausführungsvarianten E30-/EW30- Türen 1-flügelig
Durchgangslichte min x mm max x mm Rahmenaußenmaße Tür: max x2.685 mm Tür mit Oberlicht : max x3.200 mm Tür mit Seitenteilen horizontal unbegrenzt vertikal max mm Flügelgewicht max. 190 kg Beschlag: 2 oder 3 Türbänder pro Flügel (abh. vom Flügelgewicht) Einfallenschloss E30-Verglasung Pilkington Pyroclear 6mm/8mm/10mm EW30-Verglasung Pilkington Pyrodur 14mm Vetrotech Contraflam light 13mm

52 Lava 65-30 (E30) Ausführungsvarianten E30-/EW30- Türen 2-flügelig
Durchgangslichte min x mm max x mm Rahmenaußenmaße Tür: max x2.685 mm Tür mit Oberlicht : max x3.200 mm Tür mit Seitenteilen horizontal unbegrenzt vertikal max mm Flügelgewicht max. 190 kg Beschlag: 2 oder 3 Türbänder pro Flügel (abh. vom Flügelgewicht) Einfallenschloss E30-Verglasung Pilkington Pyroclear 6mm/8mm/10mm EW30-Verglasung Pilkington Pyrodur 14mm Vetrotech Contraflam light 13mm

53 Lava 65-30 (E30) Ausführungsvarianten E30-/EW30-Verglasungen
Rahmenaußenmaße horizontal unbegrenzt vertikal max mm E30-Verglasung Pilkington Pyroclear 6mm/8mm/10mm EW30-Verglasung Pilkington Pyrodur 14mm Vetrotech Contraflam light 13mm

54 Lava 65-30 (E30) Kalkulationsbeispiele Ausgangsbasis:
Jahresvereinbarung ,-- €/Jahr Materialeinkauf Einkaufskonditionen: Profile+Zubehör: -50% -40% Türschließer+Baubeschlag -45% -5% Oberfläche -50% -5% Brandschutzglas -15% -5% Preise lt. Preisliste vom Ausführung: 2 Stk. 3tlg. Anschraubbänder je Türflügel Flügelprofil umlaufend, ohne Sockelprofil Systemtürdrücker als Zubehör Systemschloß als Zubehör Falztreibriegel am Stehflügel als Zubehör Türschließer Geze® TS 5000N bzw. TS5000ISM Brandschutzglas Pilkington Pyroclear® 6mm Oberfläche Eloxal E6/C0 Gläser inkl. Zuschläge * nur allgemeine Baubeschläge und Türschließer, exkl. systemeigene Beschläge (=Zubehör) Einflügelige Tür Lava (E30) DGL 1.350x2.500mm Nettokalkulation Profile: 305,72 € Zubehör: 344,19 € Beschläge*: 144,94 € Zwischensumme: 794,85 € Oberfläche: 37,59 € Zwischensumme: 832,44 € Brandschutzglas: 284,78 € Summe: 1.117,22 € Zweiflügelige Tür Lava (E30) DGL 2.500x2.500mm Nettokalkulation Profile: 508,59 € Zubehör: 615,33 € Beschläge*: 475,64 € Zwischensumme: 1.599,56 € Oberfläche: 63,37 € Zwischensumme: 1.662,93 € Brandschutzglas: 520,22 € Summe: 2.183,15 €

55 Lava 65-30 (E30) Produktvorteile
Konstruktion basierend auf Standard-Serie Lambda 65M Gleiche Profilcharakteristiken Gleiche Zubehöre und Beschläge Gleiche Werkzeuge Einschübe weitestgehend vermeidbar Einfachste Verarbeitung & Befestigung Bei Türen mit umlaufendem Flügelprofil keine Einschübe notwendig Keine Quellbänder im Türfalz Alle etablierten Glastypen geprüft & verwendbar Erhebliche Kostenersparnis durch Verwendbarkeit von monolithischen Brandschutzgläsern Pilkington Pyroclear Geringes Gewicht der monolithischen Verglasung hilft bei Transport und Montage

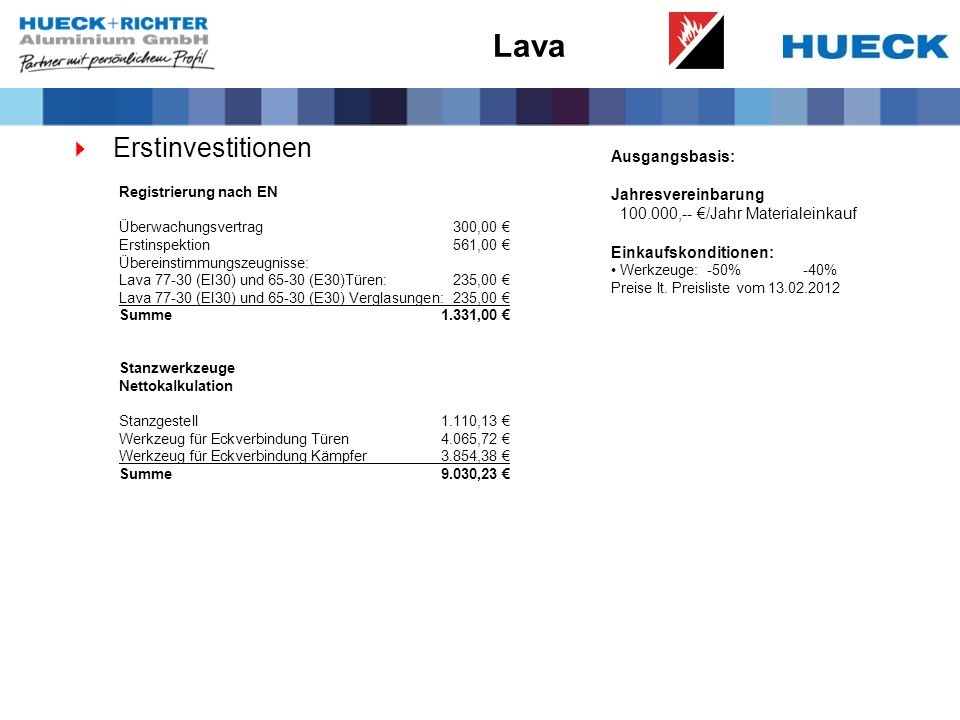

56 Lava Erstinvestitionen Ausgangsbasis: Jahresvereinbarung
,-- €/Jahr Materialeinkauf Einkaufskonditionen: Werkzeuge: -50% -40% Preise lt. Preisliste vom Registrierung nach EN Überwachungsvertrag 300,00 € Erstinspektion 561,00 € Übereinstimmungszeugnisse: Lava (EI30) und (E30)Türen: 235,00 € Lava (EI30) und (E30) Verglasungen: 235,00 € Summe 1.331,00 € Stanzwerkzeuge Nettokalkulation Stanzgestell 1.110,13 € Werkzeug für Eckverbindung Türen 4.065,72 € Werkzeug für Eckverbindung Kämpfer 3.854,38 € Summe 9.030,23 €

57

58 Lambda duo Lambda duo Fenster Uf = 0,7-1,2 W/m²K

59 Lambda duo Tür Lambda duo Uf > 1,2 W/m²K Special frame inwards
Türblendrahmen einwärts Special frame inwards Lambda duo Tür Uf > 1,2 W/m²K Türblendrahmen auswärts Special frame outwards
