© Versicherungskammer Bayern Seite 1 Florian Ramsl 20.02.2010 Mobiler Rauchverschluss 8. Kommandantentag am 20.02.2010 FFB Personen und Sachwerte schützen:

Ähnliche Präsentationen


Präsentation zum Thema: "© Versicherungskammer Bayern Seite 1 Florian Ramsl 20.02.2010 Mobiler Rauchverschluss 8. Kommandantentag am 20.02.2010 FFB Personen und Sachwerte schützen:"—  Präsentation transkript:

1 © Versicherungskammer Bayern Seite 1 Florian Ramsl Mobiler Rauchverschluss 8. Kommandantentag am FFB Personen und Sachwerte schützen: Mobiler Rauchverschluss

2 © Versicherungskammer Bayern Seite 2 Florian Ramsl Mobiler Rauchverschluss 1Einleitung 2Sponsoring 3Das Gerät 4Einsatzbeispiele

3 © Versicherungskammer Bayern Seite 3 Florian Ramsl Mobiler Rauchverschluss Aufgaben der Feuerwehr - Abwehrender Brandschutz Menschen und Tiere retten Brände wirksam bekämpfen Sicherheit der Einsatzkräfte und die Menschenrettung haben Vorrang Das alleinige Ziel Feuer aus ist nicht mehr zeitgemäß Möglichst geringes Schadenausmaß sollte das Ziel sein

4 © Versicherungskammer Bayern Seite 4 Florian Ramsl Mobiler Rauchverschluss Schäden bei einem Brand Personenschäden –ca. 85% der Brandtoten sterben durch Rauch –Großteil der Verletzten hat eine Rauchvergiftung Sachschäden –Durch das Feuer zerstörte Sachen –Schäden durch Löschwasser –Schäden durch Rauch –Ausfallschäden als Folge

5 © Versicherungskammer Bayern Seite 5 Florian Ramsl Mobiler Rauchverschluss Schäden bei einem Brand Rauchschaden sind oft vielfach höher als Feuerschaden Folgeschäden durch Rauch –Wohnungen sind unbewohnbar –Inventar wird beschädigt –Betriebe stehen länger still

6 © Versicherungskammer Bayern Seite 6 Florian Ramsl Mobiler Rauchverschluss Wie werden Schäden vermieden? Optimal: Begrenzung auf das Ausmaß beim Eintreffen der Feuerwehr Feuerschäden –Brandbekämpfung –Ausbreitung verhindern Löschwasserschäden –Hohlstrahlrohe –gezielter Wassereinsatz –Schaumsysteme –Wärmebildkamera

7 © Versicherungskammer Bayern Seite 7 Florian Ramsl Mobiler Rauchverschluss Wie werden Schäden vermieden? Rauchschäden –Überdruckbelüftung –Abluftöffnungen schaffen –Rauchausbreitung verhindern? Wie können Rauchschäden verringert werden?

8 © Versicherungskammer Bayern Seite 8 Florian Ramsl Mobiler Rauchverschluss 1Einleitung 2Sponsoring 3Das Gerät 4Einsatzbeispiele

9 © Versicherungskammer Bayern Seite 9 Florian Ramsl Mobiler Rauchverschluss Typische Übergabesituation

10 © Versicherungskammer Bayern Seite 10 Florian Ramsl Mobiler Rauchverschluss Sponsoring der Versicherungskammer Bayern 2520 Mobile Rauchverschlüsse bis 2012 für ganz Bayern wurden 2007 bis 2009 ausgeliefert jährlich 60 Stück je Regierungsbezirk Durch die geringeren Schäden auch Vorteil für die Versicherungswirtschaft. Sponsoring sorgt für schnellere Verbreitung der neuen Technik und beschleunigt Innovation Mobiler Rauchverschluss vor Ort (auch Sondergrößen), erste Ansätze in Krankenhäuser und Pflegeheimen.

11 © Versicherungskammer Bayern Seite 11 Florian Ramsl Mobiler Rauchverschluss 1Einleitung 2Sponsoring 3Das Gerät 4Einsatzbeispiele

12 © Versicherungskammer Bayern Seite 12 Florian Ramsl Mobiler Rauchverschluss Erfinder: Dr. Ing. Reick Hersteller: B.S. Belüftungs-GmbH Am Hungerwiesgraben 10 D Bachhagel Fachhändler in Deutschland: Albert Ziegler GmbH & Co. KG Feuerwehrgerätefabrik D Giengen / Brenz Wo kommt der Rauchverschluss her?

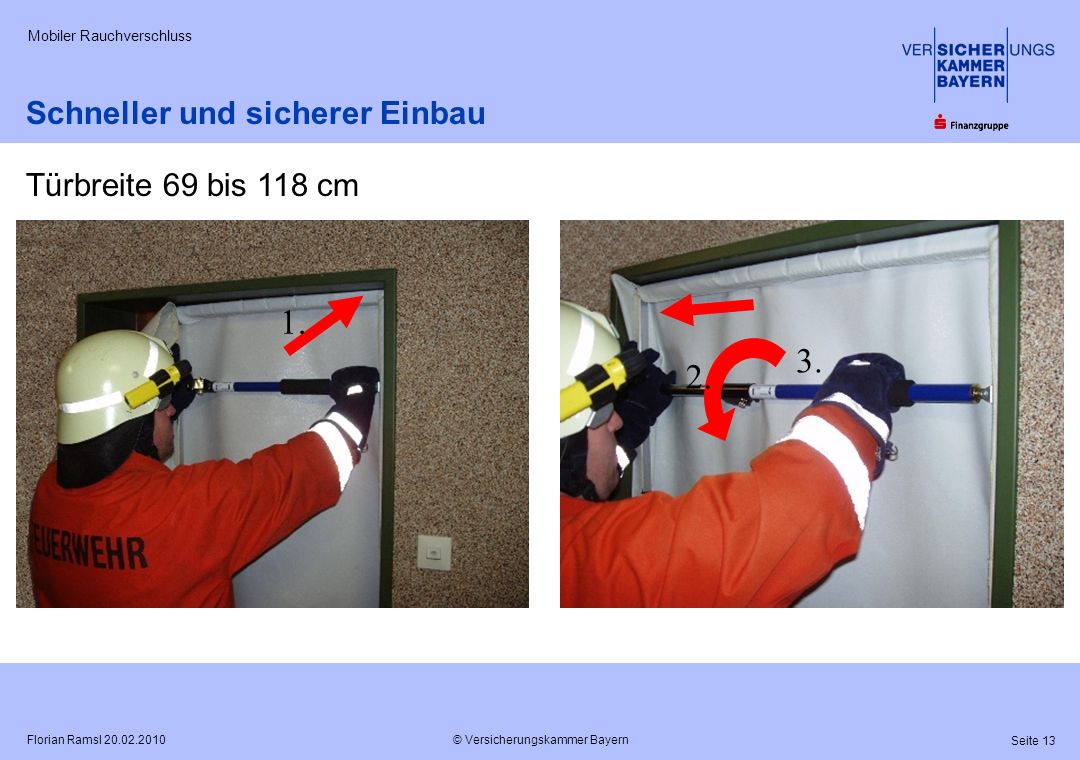

13 © Versicherungskammer Bayern Seite 13 Florian Ramsl Mobiler Rauchverschluss Schneller und sicherer Einbau Türbreite 69 bis 118 cm

14 © Versicherungskammer Bayern Seite 14 Florian Ramsl Mobiler Rauchverschluss Die Einbausituation

15 © Versicherungskammer Bayern Seite 15 Florian Ramsl Mobiler Rauchverschluss Gut in die Ausrüstung integrierbar

16 © Versicherungskammer Bayern Seite 16 Florian Ramsl Mobiler Rauchverschluss Gut in die Ausrüstung integrierbar Packmaß 70*50 cm, Gewicht 3,9 kg

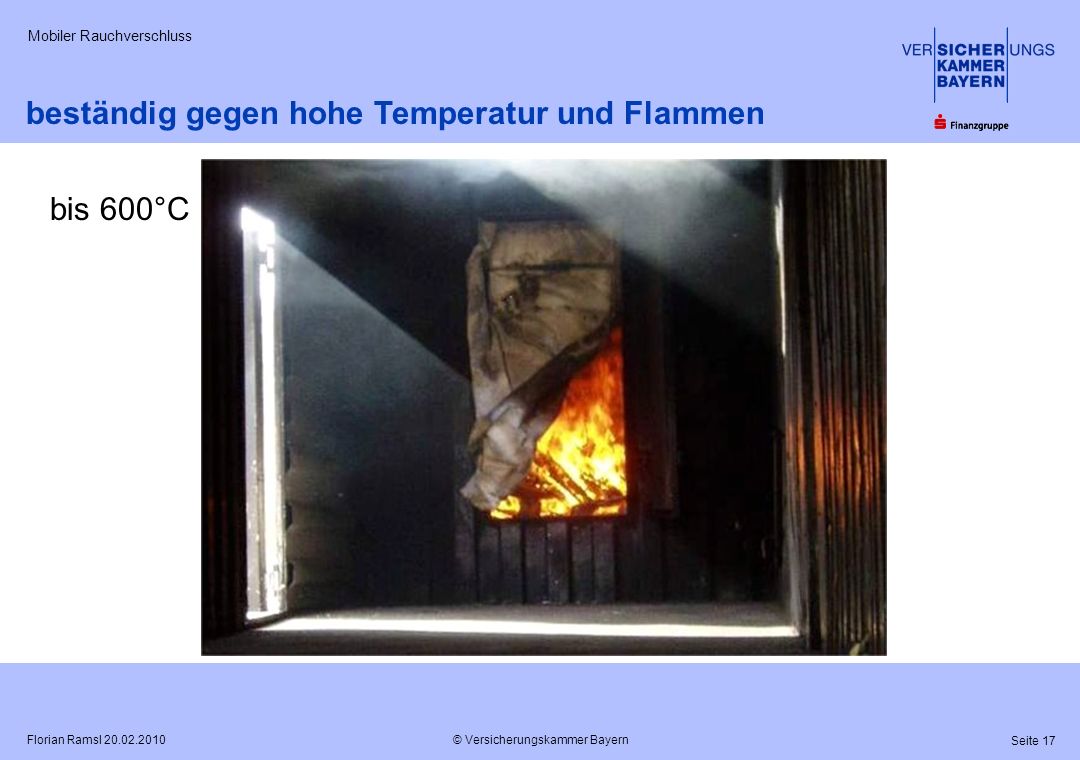

17 © Versicherungskammer Bayern Seite 17 Florian Ramsl Mobiler Rauchverschluss beständig gegen hohe Temperatur und Flammen bis 600°C

18 © Versicherungskammer Bayern Seite 18 Florian Ramsl Mobiler Rauchverschluss Einfache Rauchkontrolle für Menschenrettung und Schadensminimierung Verhindert Rauchausbreitung wirkungsvoll und kann sehr schnell eingebaut werden Wirkt physikalisch und psychologisch: klare Schwarz/Weiß-Trennung! Einfache Umsetzung, da nahezu keine Änderung der Einsatztaktik der Feuerwehr Bei Backdraft-Gefahr: Sichere Brandbekämpfung (ohne Frischluftzufuhr) Die wichtigsten Vorteile

19 © Versicherungskammer Bayern Seite 19 Florian Ramsl Mobiler Rauchverschluss Personen außerhalb einer brennenden Einheit: => 1. Rettungsweg Ohne Rauchverschluss

20 © Versicherungskammer Bayern Seite 20 Florian Ramsl Mobiler Rauchverschluss Personen außerhalb einer brennenden Einheit: - ggf. 1. Rettungsweg - ggf. 2. Rettungsweg (zweite Treppe / tragbare Leiter / DLK) - (Verweilkonzept ?) Besonders schwierig: - Kinder - Ältere Personen - Behinderte Menschen ? ? Ohne Rauchverschluss

21 © Versicherungskammer Bayern Seite 21 Florian Ramsl Mobiler Rauchverschluss ? ? Überdrucklüfter! Wirkung? - Fenster in Brandwohnung offen? - Fenster im Treppenraum offen? Treppenraum nicht immer rauchfrei Ohne Rauchverschluss

22 © Versicherungskammer Bayern Seite 22 Florian Ramsl Mobiler Rauchverschluss Mit Rauchverschluss

23 © Versicherungskammer Bayern Seite 23 Florian Ramsl Mobiler Rauchverschluss 1Einleitung 2Sponsoring 3Das Gerät 4Einsatzbeispiele

24 © Versicherungskammer Bayern Seite 24 Florian Ramsl Mobiler Rauchverschluss Brandschutztür unzulässig offen gehalten

25 © Versicherungskammer Bayern Seite 25 Florian Ramsl Mobiler Rauchverschluss hält 30 Minuten T30-Tür verhindert Ausbreitung von Feuer und Rauch

26 © Versicherungskammer Bayern Seite 26 Florian Ramsl Mobiler Rauchverschluss bis wir kommen T30-Tür verhindert Ausbreitung von Feuer und Rauch hält 30 Minuten oder

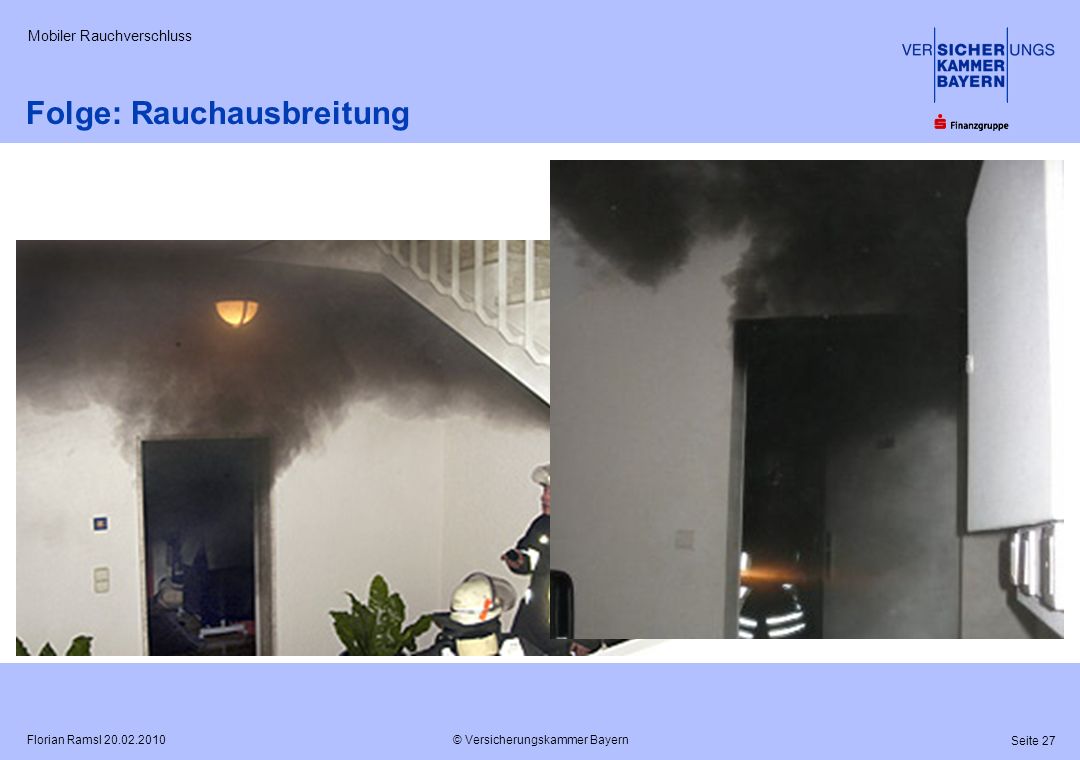

27 © Versicherungskammer Bayern Seite 27 Florian Ramsl Mobiler Rauchverschluss Folge: Rauchausbreitung

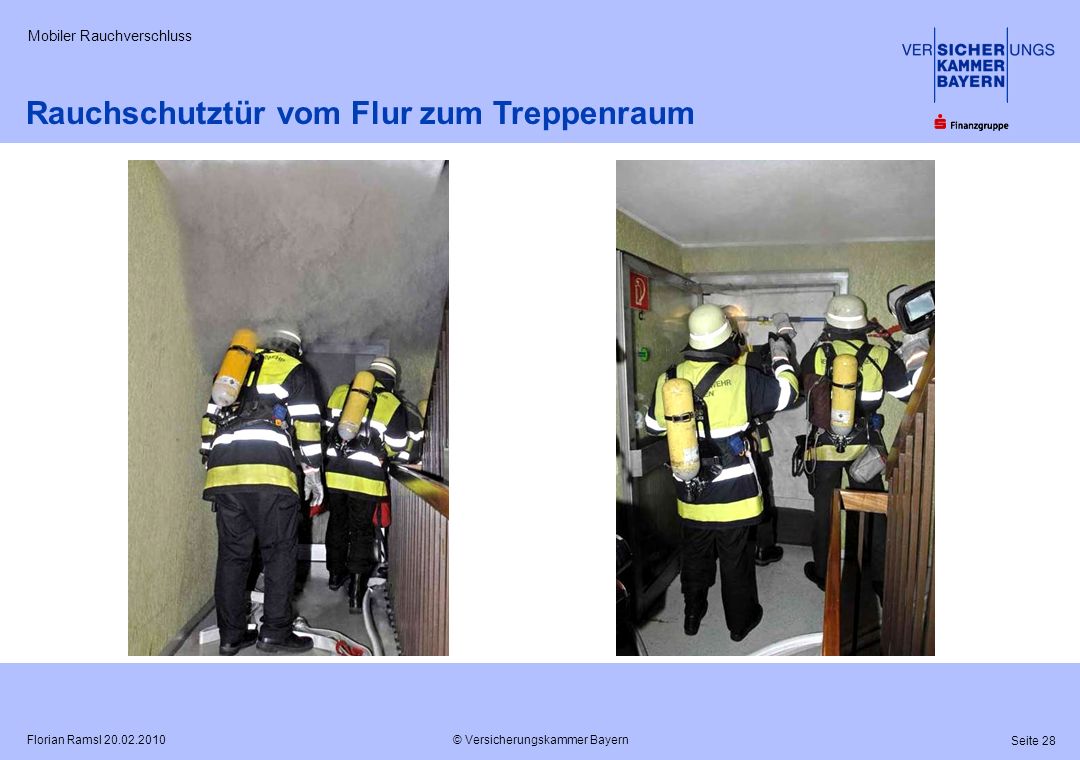

28 © Versicherungskammer Bayern Seite 28 Florian Ramsl Mobiler Rauchverschluss Rauchschutztür vom Flur zum Treppenraum

29 © Versicherungskammer Bayern Seite 29 Florian Ramsl Mobiler Rauchverschluss Einsatz mit Überdrucklüfter Spülung eines bereits verrauchten Treppenraums

30 © Versicherungskammer Bayern Seite 30 Florian Ramsl Mobiler Rauchverschluss Schutz beim Türöffnen Türöffnung wie gelernt zusätzlicher Schutz durch Rauchverschluss

31 © Versicherungskammer Bayern Seite 31 Florian Ramsl Mobiler Rauchverschluss Einsatzgrundsätze Eine Tür zu einem vom Brand betroffenen Bereich wird erst dann geöffnet, wenn ein Rauchverschluss eingebaut ist. Sofern dies bei einer Menschenrettung nicht vom ersten Angriffstrupp geleistet werden kann, ist dies vom nächsten verfügbaren Einsatztrupp (bzw. vom Sicherungstrupp) zu erledigen

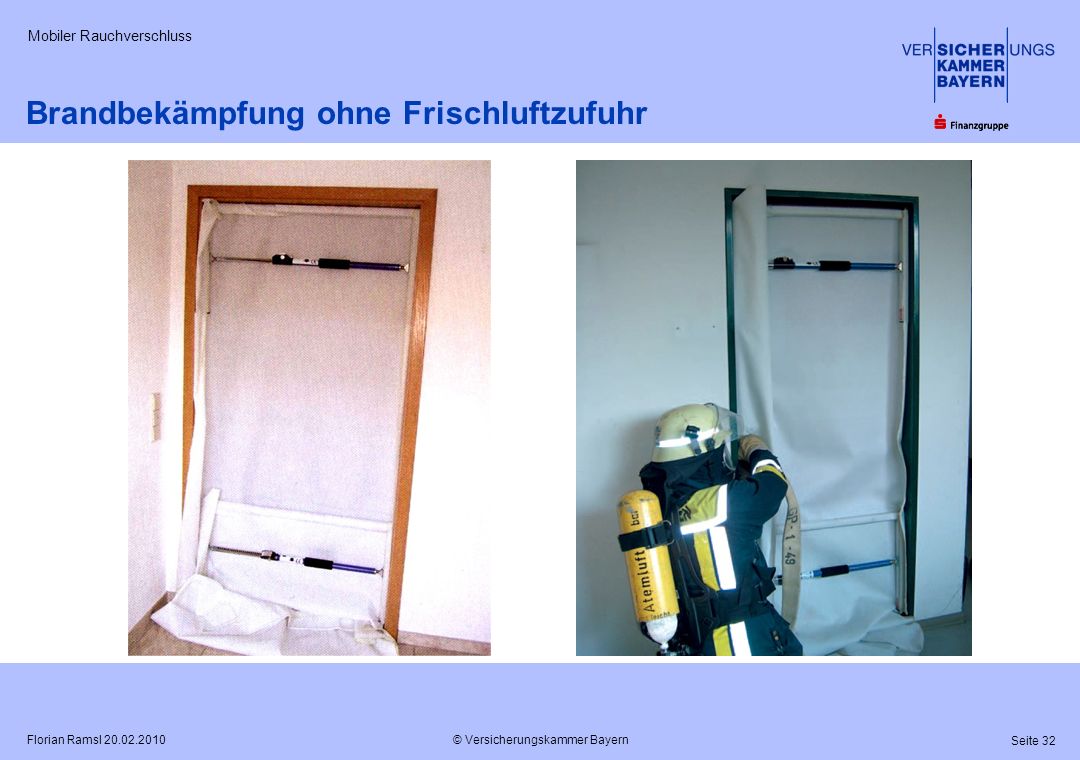

32 © Versicherungskammer Bayern Seite 32 Florian Ramsl Mobiler Rauchverschluss Brandbekämpfung ohne Frischluftzufuhr

33 © Versicherungskammer Bayern Seite 33 Florian Ramsl Mobiler Rauchverschluss Zweiflügelige Tür

34 © Versicherungskammer Bayern Seite 34 Florian Ramsl Mobiler Rauchverschluss Einsatzbeispiel: Feuerwehr Bad Mergentheim Wohnungsbrand Mobiler Rauchverschluss in Wohnungstür Treppenhaus komplett rauchfrei Evakuierung sehr entspannt möglich

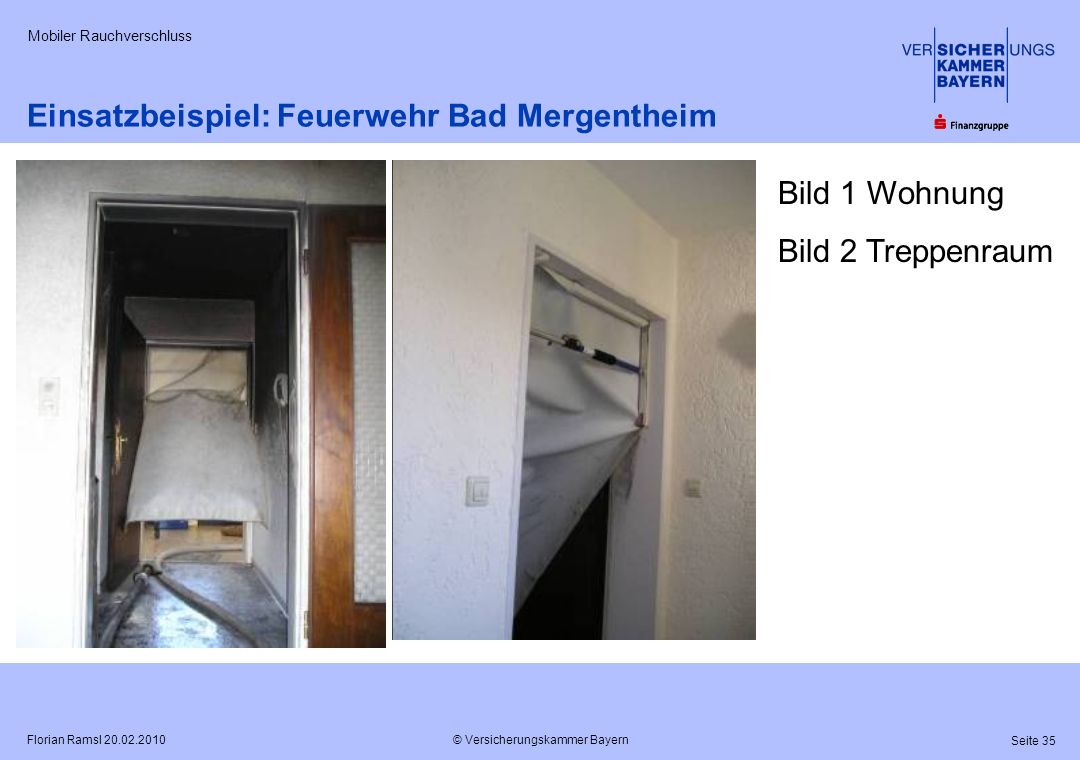

35 © Versicherungskammer Bayern Seite 35 Florian Ramsl Mobiler Rauchverschluss Einsatzbeispiel: Feuerwehr Bad Mergentheim Bild 1 Wohnung Bild 2 Treppenraum

36 © Versicherungskammer Bayern Seite 36 Florian Ramsl Mobiler Rauchverschluss Einsatzbeispiel: Feuerwehr Bad Mergentheim Bilder nach dem Ausbau des Rauchverschlusses

37 © Versicherungskammer Bayern Seite 37 Florian Ramsl Mobiler Rauchverschluss Entrauchung von Räumen ohne Fenster

38 © Versicherungskammer Bayern Seite 38 Florian Ramsl Mobiler Rauchverschluss Weitere Anwendungsmöglichkeiten

39 © Versicherungskammer Bayern Seite 39 Florian Ramsl Mobiler Rauchverschluss XL-Rauchverschluss für breite Türen für Krankenhäuser, Altenheim für Türbreiten von 90 bis 140 cm (statt 69 bis 118 cm) Transportmaß 90*49 cm (statt 70*50 cm) im Objekt stationiert oder im Einsatzfahrzeug

40 © Versicherungskammer Bayern Seite 40 Florian Ramsl Mobiler Rauchverschluss Zusammenfassung – Vorteile des Rauchverschlusses Treppenraum bleibt rauchfrei und als Rettungsweg nutzbar Treppenraum ist schneller zu entrauchen Auch möglich wenn die Tür zum Brandraum fehlt, durchgebrannt ist oder sich nicht mehr schließen lässt Gefährdung der Einsatzkräfte beim Türöffnen erheblich reduziert

41 © Versicherungskammer Bayern Seite 41 Florian Ramsl Mobiler Rauchverschluss Vornahme des Rauchverschlusses

42 © Versicherungskammer Bayern Seite 42 Florian Ramsl Mobiler Rauchverschluss Vornahme des Rauchverschlusses

43 © Versicherungskammer Bayern Seite 43 Florian Ramsl Mobiler Rauchverschluss Vornahme des Rauchverschlusses neu: ELK Einsatzmittel Logistik Karre

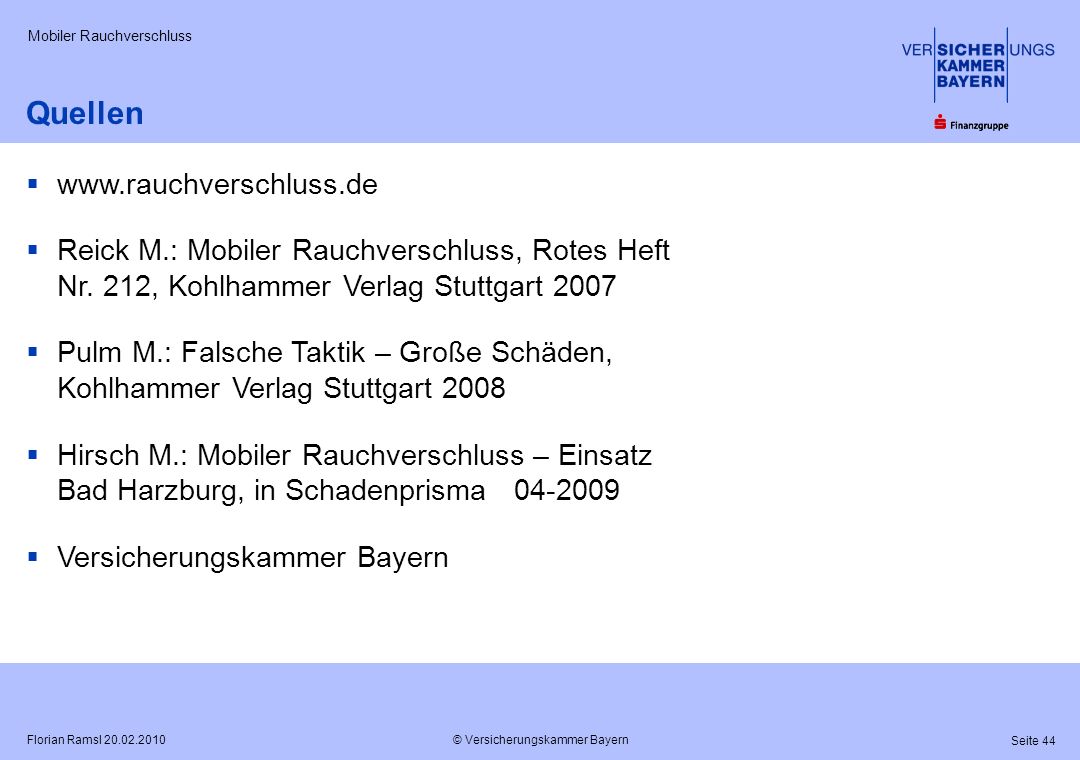

44 © Versicherungskammer Bayern Seite 44 Florian Ramsl Mobiler Rauchverschluss Quellen Reick M.: Mobiler Rauchverschluss, Rotes Heft Nr. 212, Kohlhammer Verlag Stuttgart 2007 Pulm M.: Falsche Taktik – Große Schäden, Kohlhammer Verlag Stuttgart 2008 Hirsch M.: Mobiler Rauchverschluss – Einsatz Bad Harzburg, in Schadenprisma Versicherungskammer Bayern

45 © Versicherungskammer Bayern Seite 45 Florian Ramsl Mobiler Rauchverschluss Vielen Dank für Ihre Aufmerksamkeit!
