Thomas Elsing + Seit 8 Jahre bei der WORTMANN AG + Consulting.

Ähnliche Präsentationen


Präsentation zum Thema: "Thomas Elsing + Seit 8 Jahre bei der WORTMANN AG + Consulting."—  Präsentation transkript:

1

2 Thomas Elsing + Seit 8 Jahre bei der WORTMANN AG + Consulting

3 TERRA STORAGE LÖSUNGEN POSITIONIERUNG FEATURES SERIEN

4 Anforderungen Vorhandene Serverlandschaft soll durch eine virtualisierte Lösung ersetzt werden: LAN

5 Lösungen SAN 3000er Serie 4x 6Gb SAS 4x 8Gb FC SAN 4000er SerieSAN 5000er Serie

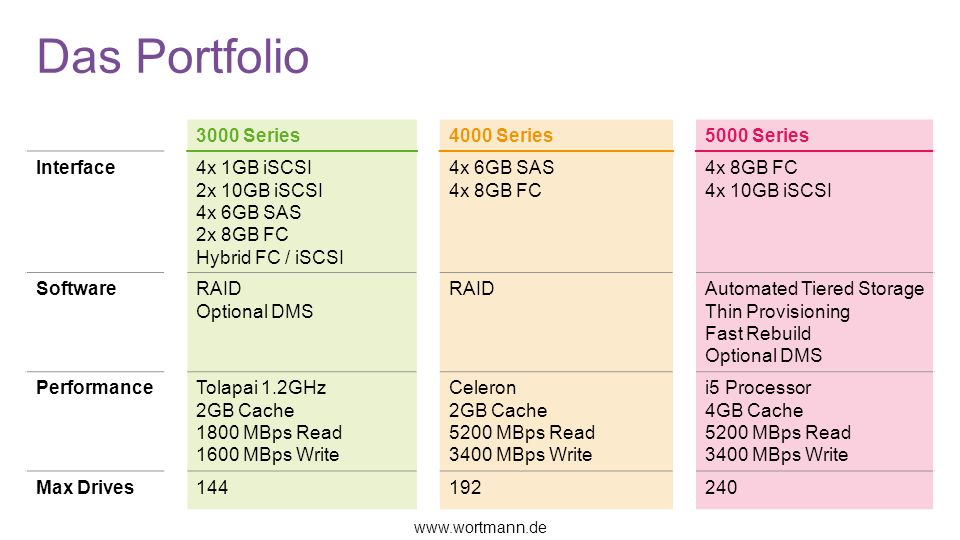

6 Das Portfolio 3000 Series4000 Series5000 Series Interface4x 1GB iSCSI 2x 10GB iSCSI 4x 6GB SAS 2x 8GB FC Hybrid FC / iSCSI 4x 6GB SAS 4x 8GB FC 4x 10GB iSCSI SoftwareRAID Optional DMS RAIDAutomated Tiered Storage Thin Provisioning Fast Rebuild Optional DMS PerformanceTolapai 1.2GHz 2GB Cache 1800 MBps Read 1600 MBps Write Celeron 2GB Cache 5200 MBps Read 3400 MBps Write i5 Processor 4GB Cache 5200 MBps Read 3400 MBps Write Max Drives

7 Positionierung 3000 Series Rock solid operation Easy to install Competitively priced 4000 Series High performance bandwidth for Big Data workloads and embedded applications Most performance for the price Flexibility of configuration 5000 Series High performance with built-in real time tiering for dynamic workloads Lower initial capacity investment. Up to 80% cost reduction. Fast deployment with new streamlined user interface Simplify storage growth and expansion ValueFlexibilityIntelligence

8 4000er Features Aufgebaut auf etablierter Technologie Bessere Prozessor Performance und I/O Geschwindigkeit Innovative, patentierte DHS Technologie (EcoStor, SimulCache) Formate: Multi-Protocol Unterstützung – FC, SAS (4Port) Skalierbar bis zu 192 Drives (8 Trays) 2HE mit 24 Einschüben NEBS Compliant Erstes SAN mit erweiterten Host Interface Optionen Einfache Konfiguration durch bekanntes RAIDar 2.0 Web Interface Bewährte SAS/SATA und SSD Integration, SimulCache, & EcoStor Flexibles Design optimiert für virtualisierte Server Umgebungen

9 5000er Features Formate: 48 Laufwerke (SSD & HDD) Skalierbar bis zu 224 TB Netto Kapazität Skalierbar bis zu 240 Drives in 10 Chassis Multi-protocol support 8Gb FC (4-Port) 10Gb iSCSI (4-Port) 2U24 (Add-on JBOD Avail.) Patentierte Technologie EcoStor TM : Battery-Free Protection SimulCache low latency cache mirroring Optionale DMS Software AssuredSNAP AssuredCopy Assured Remote Die NEUE REALStor SoftwareAutomated Tiered Storage (Patent Pending) Automatically moving frequently accessed data to fast storage & less frequently accessed data to lower tier Real time Autonomic Fine grain block movement Thin Provisioning Only dedicate storage space to volume when needed. AutoPooling Automatically creates pools of storage Fast Rebuild Minimize exposure time to running with unprotected data

10 Next Generation Features AUTOMATED TIERED STORAGE THIN PROVISIONING QUICK REBUILD AUTO POOLING ASSURED SNAP ASSURED COPY ASSURED REMOTE + Automatically get the best blend of performance and capacity from storage for the lowest cost +Allows users to buy storage when needed, as it is used + Minimizes exposure time to running with unprotected data due to drive failures +Automatically create pools of storage eliminating the need to specify RAID levels and low level configuration details +Makes logical copies of your data to secure, restore and backup +Complete volume copy of data protects against data corruption or volume failure +Scheduling copies of changed data across long distance +Set up your system to automatically make snapshots and volume copy

11 Autotiering Funktion Performance SSD Standard 10K HDD Archiv 7K HDD Datenzugriffe lassen nach Daten werden herabgestuft Datenzugriffe werden mehr Daten werden hochgestuft Ankommende Daten

12 TERRA SAN 5000EMCIBMCompellent Page size 4MB1GB256MB (Default, options range from 16MB to 8GB) 2MB (Default, options range from 512KB to 4MB) Analysis occurs ContinuouslyOnce per hourNot publishedContinuously Migration occurs ContinuouslyOnce per day Maximum data movement 16MB/s110MB/s30MB/sNot published Migration managed Automatically by the system By user-defined window or on- demand Automatically by the system By user-defined window or on- demand Performance impact of migration Insignificant, MinimalSignificant, EMC advises migration during off-hours Insignificant, Minimal Compellent claims no impact on application performance Im Vergleich

13 WorkgroupStandard NAS SegmentsEntry level 50 Users Scale Up Continuous Availability Architecture / Maximum MemoryX64 – 32GBX64 – 2TB Active Directory Lightweight Dir Service Yes CPU Sockets / VMs HW RAIDYes Disks6, No external SASUnlimited iSCSI Software TargetYes File sharing (SMB/NFS)Yes BitLockerYes Data DeduplicationNoYes Hyper-VNoYes BranchCache – Hosted CacheNoYes ClusteringNoYes DHCP, DNS & WINSNoYes Active DirectoryNo Microsoft Storage Server 2012 Funktionen und Zuverlässigkeit wie sie sonst nur in Rechenzentren verfügbar waren stehen jetzt allen Kunden zu Verfügung.

14 TERRA NAS HE mit 24x 2,5" HDD basierend auf dem Microsoft® Windows® Storage Server2012 Hochskalierbare Storage Lösung (max. 5 Shelf`s) bis zu 14,4TB pro System möglich (brutto) bis zu 10 x 1GBit oder 4 x 10GBit Ports in max. 10 Minuten einsatzbereit Keine CALs nötig iSCSI Target enthalten Snapshots und Shadow Copies nahtlose Active Directory Integration Management über Webbrowser

15 NAS Systeme II TERRA NAS 4030 Powered by Microsoft Storage Server2012 inkl. iSCSI Target 4HE 16x HDD (S-ATA, SAS ca MB/s) Chenbro RM41416B inkl. red. Netzteile B-T- O

16 FAQ Zeit für Ihre Fragen! Thomas Elsing ? ? ? ? ? ?

17 1.Erfahrung: Mehr als 25 Jahre erfolgreich in der Produktion und Distribution. 2.Kapitalkraft: Solide Selbstfinanzierung, flexible Zahlungsziele, Limits und weitere Finanzierungsformen. 3.Verantwortung: Hunderte von Mitarbeitern in Deutschland und ca. 20% Ausbildungsquote. 4.Produkte: TERRA Notebooks, PCs, Server, LCDs und mehr – hochwertige Marken-Peripherie und –Komponenten. 5.Qualität: Fertigung in Deutschland gemäß ISO 9001: Flexibilität: Built-to-Order | Service-to-Order. 7.Service: Eigenes Servicecenter in Deutschland, Servicepartner-Netz in Deutschland und weiteren EU-Ländern. 8.Geschwindigkeit: Expressfertigung, Versand bis 19 Uhr und unbürokratische Abwicklung. 9.Vertriebsstruktur: Indirekt über Fachhändler und Systemhäuser. 10.Kompetenz: Beratung, Konzepterstellung, Ausschreibungsunterstützung und Projektumsetzung. Darum die WORTMANN AG:
