Verteilte Algorithmen und Datenstrukturen Christian Scheideler Institut für Informatik Universität Paderborn.

Ähnliche Präsentationen


Präsentation zum Thema: "Verteilte Algorithmen und Datenstrukturen Christian Scheideler Institut für Informatik Universität Paderborn."—  Präsentation transkript:

1 Verteilte Algorithmen und Datenstrukturen Christian Scheideler Institut für Informatik Universität Paderborn

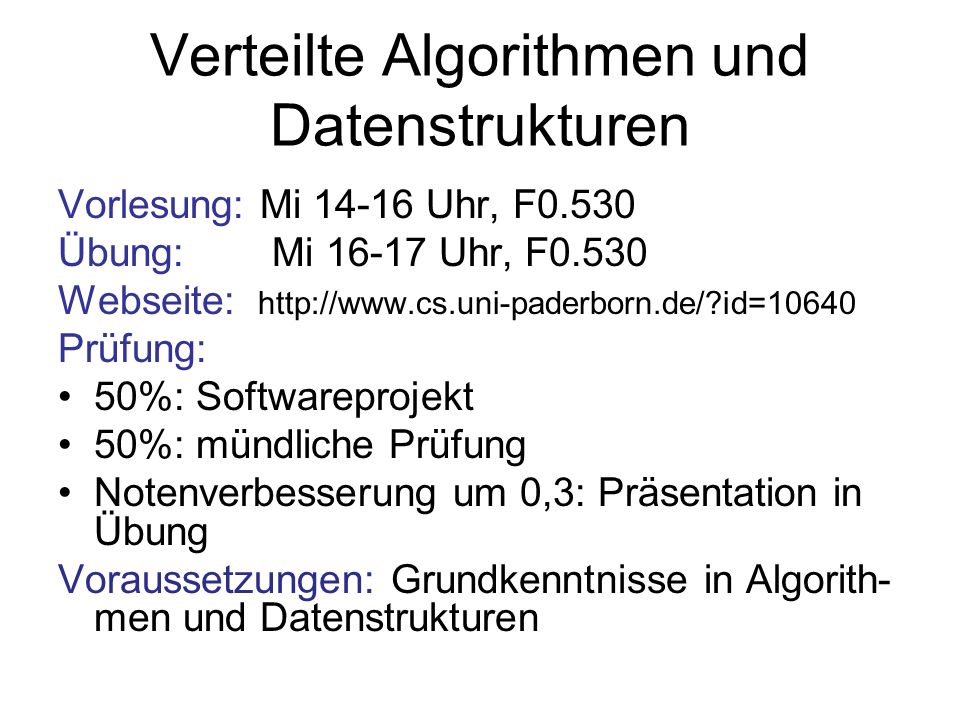

2 Verteilte Algorithmen und Datenstrukturen Vorlesung: Mi Uhr, F0.530 Übung: Mi Uhr, F0.530 Webseite: Prüfung: 50%: Softwareprojekt 50%: mündliche Prüfung Notenverbesserung um 0,3: Präsentation in Übung Voraussetzungen: Grundkenntnisse in Algorith- men und Datenstrukturen

3 Verteilte Algorithmen und Datenstrukturen Übungsaufgaben: wöchentliche Ausgabe und Abgabe am Mittwoch teils theoretisch, teils praktisch Skript und Übungsaufgaben: Webseite Bücherempfehlungen: kein Buch (Vorlesung basiert auf neuesten Ergebnissen)

4 Verteilte Algorithmen und Datenstrukturen Inhalt: 1.Einführung 2.Netzwerktheorie 3.Routing und Scheduling 4.Hashing und Caching 5.Verteilter Konsens und Transaktionen 6.Dynamische Netzwerke für Zusammenhang (Cliquen, Cliquegraphen und Expander) 7.Dynamische Netzwerke für Routing (Verankerte und dezentrale Netzwerke) 8.Verteilte Datenstrukturen 9.Drahtlose Netzwerke

5 Einführung Übersicht: Motivation Was ist Robustheit? Das Subjects Paradigma (Grundlage für verteilte Programme) Die Simulationsumgebung Beispiele

6 Einführung Sequentielle Algorithmen und Datenstrukturen Verteilte Algorithmen und Datenstrukturen

7 Einführung Was sind Kernprobleme für verteilte Systeme?

8 Verteilte Systeme Jedes verteilte System benötigt einen zusammenhängenden Wissensgraph über die Teilnehmer. Solch ein Graph: Overlaynetzwerk

9 Verteilte Algorithmen und Datenstrukturen Inhalt: 1.Einführung 2.Netzwerktheorie 3.Routing und Scheduling 4.Hashing und Caching 5.Verteilter Konsens und Transaktionen 6.Dynamische Netzwerke für Zusammenhang (Cliquen, Cliquegraphen und Expander) 7.Dynamische Netzwerke für Routing (Verankerte und dezentrale Netzwerke) 8.Verteilte Datenstrukturen 9.Drahtlose Netzwerke

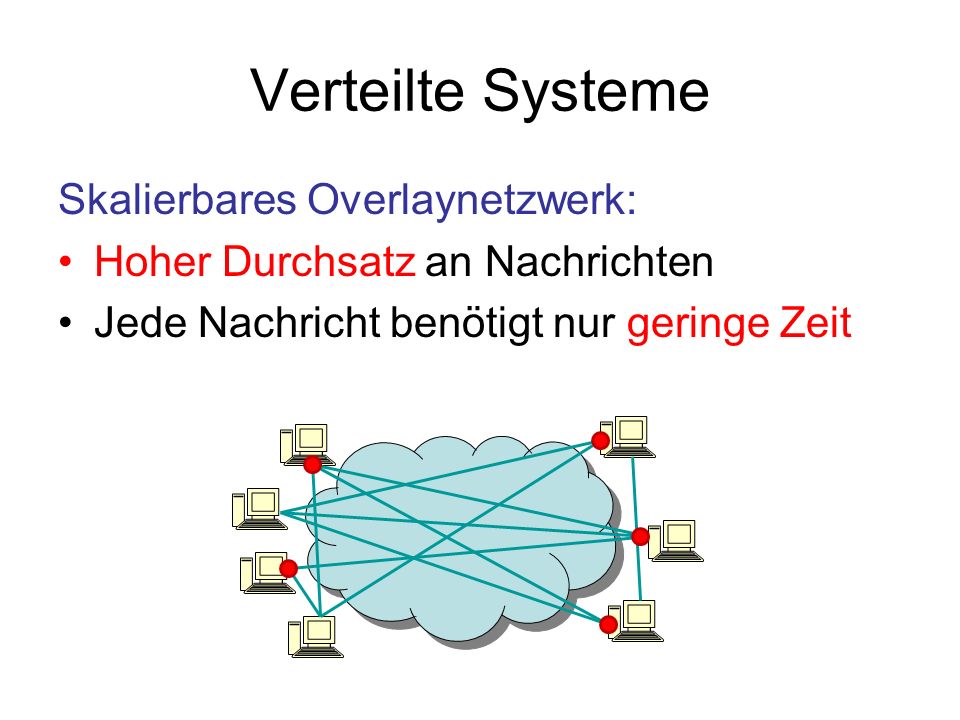

10 Verteilte Systeme Skalierbares Overlaynetzwerk: Hoher Durchsatz an Nachrichten Jede Nachricht benötigt nur geringe Zeit

11 Verteilte Algorithmen und Datenstrukturen Inhalt: 1.Einführung 2.Netzwerktheorie 3.Routing und Scheduling 4.Hashing und Caching 5.Verteilter Konsens und Transaktionen 6.Dynamische Netzwerke für Zusammenhang (Cliquen, Cliquegraphen und Expander) 7.Dynamische Netzwerke für Routing (Verankerte und dezentrale Netzwerke) 8.Verteilte Datenstrukturen 9.Drahtlose Netzwerke

12 Verteilte Systeme Skalierbares Speichersystem: Hoher Durchsatz an read/write Operationen Jede Operation benötigt nur geringe Zeit

13 Verteilte Algorithmen und Datenstrukturen Inhalt: 1.Einführung 2.Netzwerktheorie 3.Routing und Scheduling 4.Hashing und Caching 5.Verteilter Konsens und Transaktionen 6.Dynamische Netzwerke für Zusammenhang (Cliquen, Cliquegraphen und Expander) 7.Dynamische Netzwerke für Routing (Verankerte und dezentrale Netzwerke) 8.Verteilte Datenstrukturen 9.Drahtlose Netzwerke

14 Verteilte Systeme In offenen verteilten System kann sich die Menge der Teilnehmer stark mit der Zeit verändern. Problem: wie erhalten wir die Funktionalität eines verteilten Systems??

15 Verteilte Systeme Drei grundlegende Ansätze: verankertpeer-to-peer server-basiert strukturierte Overlaynetzwerke

16 Verteilte Algorithmen und Datenstrukturen Inhalt: 1.Einführung 2.Netzwerktheorie 3.Routing und Scheduling 4.Hashing und Caching 5.Verteilter Konsens und Transaktionen 6.Dynamische Netzwerke für Zusammenhang (Cliquen, Cliquegraphen und Expander) 7.Dynamische Netzwerke für Routing (Verankerte und dezentrale Netzwerke) 8.Verteilte Datenstrukturen 9.Drahtlose Netzwerke

17 Verteilte Datenstrukturen Transparente Datenstrukturen: Verteilte Hashtabelle Verteilte Suchstrukturen Verteilter Heap Transparenz: keine extra Links notwendig

18 Verteilte Systeme Korrektheit, Skalierbarkeit, Robustheit,...

19 Verteilte Algorithmen und Datenstrukturen Inhalt: 1.Einführung 2.Netzwerktheorie 3.Routing und Scheduling 4.Hashing und Caching 5.Verteilter Konsens und Transaktionen 6.Dynamische Netzwerke für Zusammenhang (Cliquen, Cliquegraphen und Expander) 7.Dynamische Netzwerke für Routing (Verankerte und dezentrale Netzwerke) 8.Verteilte Datenstrukturen 9.Drahtlose Netzwerke

20 Verteilte Systeme Robustheit: Operationen arbeiten korrekt selbst unter massiven Angriffen System kann sich selbständig erholen

21 Fundamentales Dilemma Skalierbarkeit: Minimiere Ressourcen für Operationen Robustheit: Maximiere Ressourcen für Angriffe Skalierbare Systeme leicht zu attackieren!!Trotzdem erstaunlich gute Lösungen möglich

22 Konsensus

23 Modell: n Spieler Jeder Spieler kennt alle anderen Zeit verläuft in synchronen Fragerunden Pro Fragerunde kann jeder Spieler nur O(1) viele Fragen stellen / beantworten 58 Was ist Deine Nummer? 8.

24 Konsensus Alle Spieler ehrlich: Minimum-Regel: Nach O(log n) Runden haben alle Spieler dieselbe Nummer m.h.W. xy Was ist Deine Nummer? y. x:=min{x,y}Zufälliger Spieler

25 Konsensus Ein Spieler unehrlich: Minimum-Regel: unbeschränkte Laufzeit. 51 Was ist Deine Nummer? 5. irgendwann später… 51 Was ist Deine Nummer? 1.

26 Konsensus Besser: Median-Regel: O(log n) Runden m.h.W.: ehrliche Spieler O(log n loglog n): max n gegn. Spieler x y Nummer? y. x:=median{x,y,z}Zufälliger Spieler z Nummer? z.

27 Sie sind gefeuert! DoS-resistentes Informationssystem Past-Insider-Attacke: Gegner kennt alles über System bis (unbekannte) Zeit t 0 Ziel: skalierbares Informationssystem, so dass alles, was nach t 0 eingefügt oder aktualisiert worden ist, sicher (m.h.W.) gegen past-insider DoS Attacken ist

28 Robustheit Entkopplung bzgl. Ort, Zeit und Fluss. Ortentkopplung: interagierende Prozesse müssen nicht ihre physikalischen Orte kennen Zeitentkopplung: interagierende Prozesse müssen nicht zur selben Zeit miteinander interagieren Flussentkopplung: die Ausführung einer Aktion innerhalb eines Prozesses sollte nicht von anderen Prozessen abhängen

29 Gesetze der Robustheit Entkopplung und Selbsterholung von jedem Zustand Nur dann können verteilte Systeme hochgradig skalierbar und verfügbar sein

30 Gesetze der Robustheit Vollständige Kontrolle über Ressourcen und Informationen Nur dann können verteilte Prozesse sicher ausgetauscht werden und miteinander interagieren

31 Gesetze der Robustheit 1.Eignerzustimmung und Kontrolle 2.Geringste Ausgesetztheit 3.Selbsterholung 4.Entkopplung [POLA, K. Cameron: The laws of identity, D. Epp: The eight rules of security,…]

32 Gesetze der Robustheit Eignerzustimmung und Kontrolle: Eindeutig definierte Zuständigkeiten Vollständige Kontrolle über Info & Ressourcen Geringste Ausgesetztheit: Nicht mehr Wissen als notwendig Vollst. Kontrolle über Informationsfluss Selbsterholung: Erholung muss von jedem Zustand aus möglich sein (solange die Plattform noch im legalen Zustand ist) Entkopplung: keine Synchronisation notwendig für die Primitive

33 Subjects Paradigma Subjekte Objekte Relaypunkte Aktionen

34 Subjects Paradigma Subjekte: atomar gebunden an Ort statische Menge an Aktionen sequentielle Abarbeitung von Aufgaben Objekte und erzeugte Relays und Subjekte lokal zum Subjekt keine Identität, d.h. Informationsaustausch ist nur über Relays möglich Wichtig für Verifikation und Kontrolle!

35 Subjects Paradigma atomar, anonym, aktiv, unbeweglich, enthält Objekte, Relays und Aktionen atomar, anonym, passiv, beweglich atomar, Identitäten erzeugbar, passiv, unbeweglich atomar, anonym, unbeweglich, garantierte Terminierung

36 Subjekt kann Verbindungen aufbauen, die nicht umlegbar sind kann Objekte besitzen und Aktionen ausführen kann Subjekte erzeugen

37 Relaypunkte Ausgehende Kante bei Erzeugung festgelegt. a) ohne Identitätb) mit Identität R Keine Anwender-zugreifbare Identität, aber (dunkle) Identitätsobjekte erzeugbar R A R

38 Erstes Kennenlernen R Öffentliche Identität (TAN) Subjekte besitzen keine Identität Identitäten nicht kopierbar, nur einmal verwendbar Relayverbindungen können nicht umgelegt werden A B R

39 Vorstellung B>A AB C A>B Zustimmung und Kontrolle, geringste Ausgesetztheit? R>B R

40 Delegation von Rechten Zustimmung und Kontrolle, geringste Ausgesetztheit?

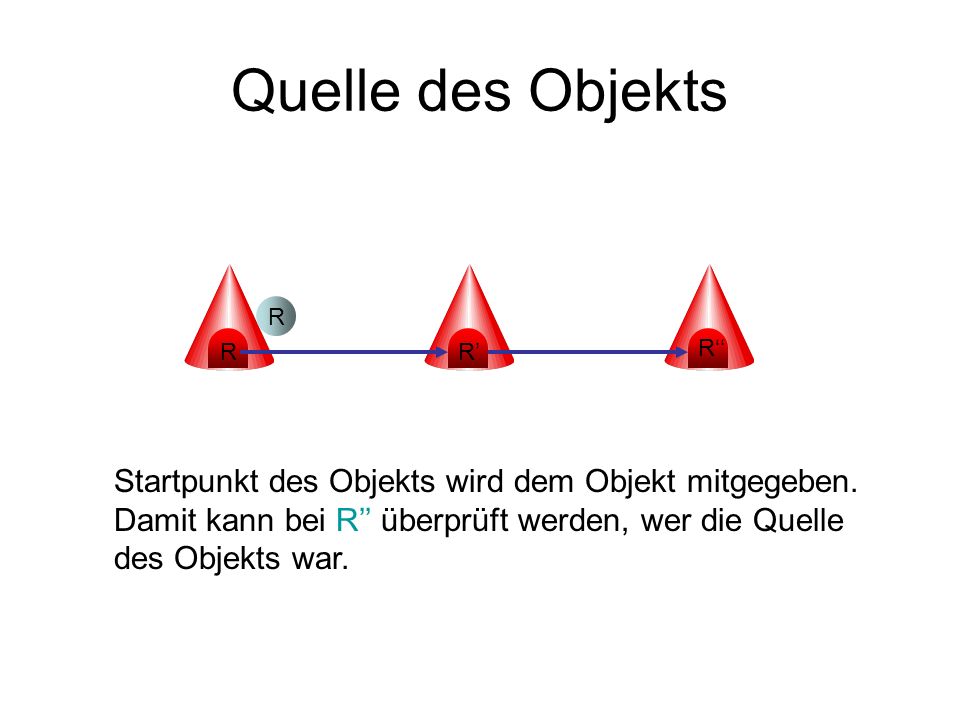

41 Quelle des Objekts R R R R Startpunkt des Objekts wird dem Objekt mitgegeben. Damit kann bei R überprüft werden, wer die Quelle des Objekts war.

42 Nachkommen Ressourcenkontrolle MutterKind Kind in derselben Maschine wie Mutter.

43 Nachkommen EinfrierenLöschen

44 Clones Erinnerung: Subjekte unbeweglich, atomar A ABA Zustimmung und Kontrolle, geringste Ausgesetztheit?

45 Clones Objekte prinzipiell völlig offen gegenüber Eigner. Objekte mit Zugriffsrechten: Clones ABS Zustimmung und Kontrolle, geringste Ausgesetztheit? O O

46 Erholbarkeit Existierende Objekte immer erreichbar, da immer Subjekt zugeordnet Nachkommenbaum der Subjekte immer zusammenhängend und damit Ressour- cenkontrolle lückenlos Kommunikation von Kind zu Mutter immer vorhanden, und damit immer schwacher Kommunikationszusammenhang der Subjekte

47 Subjects Paradigma Simulationsumgebung existiert basierend auf C++ Vorlesungsseite: –Einführung in C++ –Link auf frei verfügbaren Compiler –Subjects Library und Beispielprogramme

48 Objekte Object: Basisklasse für Objekte Container für dynamische Daten keine Identität (nur über Referenz erreichbar) keine Aktionen transferierbar, aber hat zu jedem Zeitpunkt eindeutigen Besitzer (Subjekt) Besitzer kann auf alle Anwendungsdaten innerhalb vom Objekt zugreifen

49 Objekte Von Object abgeleitete Klassen: Identity: enthält Identität eines Relaypunkts Clone: enthält schlafendes Subjekt Objekte dieser Klassen sind nur einmal verwendbar, und auf deren Inhalte können Subjekte nicht zugreifen. Benutzerdefinierte Objekte: ObjectType( ) { public: };

50 Relays Relay: Klasse für Relaypunkte nicht transferierbar nur eine ausgehende Kante, die bei Generierung erzeugt wird und dann nicht mehr umgelegt werden kann anonym, aber Identitäten können für eingehende Kanten generiert und transferiert werden

51 Relays Benutzerdefinierte Relays: RelayType( ) { public: };

52 Identitäten Anweisungen: new Identity(Relay *r): erzeugt neue öffentliche Identität von Relay r new Identity(Relay *r, Relay *r): erzeugt private Identität von r für r delete i: löscht Identität

53 Clones Anweisungen: publicClone(,NONE) oder publicClone(, *o): erzeugt öffentliches Clone vom Typ UserSubject privateClone(,NONE, Relay *r) oder privateClone(, *o, Relay *r): erzeugt privaten Clone vom Typ UserSubject für Relay r delete c: löscht Clone

54 Subjekte Subject: Basisklasse für Subjekte atomar, anonym können Objekte und Relays besitzen nicht transferierbar Kindsubjekt immer am selben Ort wie Mutter frei definierbare, aber von Anfang an fest vorgegebene Aktionen, die auf alle Anwen- dungsdaten innerhalb eines Subjekts und deren Objekte zugreifen können

55 Subjekte Benutzerdefiniertes Subjekt: SubjectType( ) { protected: public: FirstAction(, ) };

56 Subjekte Alle extern aufrufbaren Aktionen müssen folgende Form haben: Action () {…} Action ( *o) {…} Start der Subjects-Umgebung: runSubjects( *s, *o, t); // t=0: laufe, bis keine Aufgaben mehr

57 Subjekte Reservierte Variablen: ulong _debugID: eindeutige Identität für Debugging Relay *parent: Relay zu Muttersubjekt ulong source: ID des Relays, von dem Aufruf kam (lokal eindeutig) ulong sink: ID des Relaypunkts, der Aufruf empfangen hat

58 Subjekte Anweisungen: new(,NONE) oder new(, *o): erzeugt neues Subjekt wakeupClone(Clone *c): aktiviert Subjekt im Clone c delete(s): löscht Subject (muss Kind sein, damit möglich) Wichtig: bei new/delete () benutzen!

59 Subjekte Anweisungen: new Relay: erzeugt neuen Relaypunkt, dessen ausgehende Kante zum Subjekt selbst zeigt new Relay(Identity *i): erzeugt Relaypunkt mit Verbindung zum Relaypunkt mit Identität i (damit wird i invalidiert) delete r: löscht Relaypunkt r call(verb, object | NONE): generiert Anfrage verb(object) für eigenes Subjekt r call(verb, object | NONE): generiert Anfrage verb(object) für Ziel von Relay r

60 Subjekte Anweisungen: wakeup(s): weckt Subjekt s auf (und alle seine Nachfolger im Stammbaum) freeze(s): friert Subjekt s ein (und alle seine Nachfolger im Stammbaum) int idle(): gibt an, ob noch Anfragen für Subjekt int idle(Relay *r): gibt an, ob noch ausgehende Anfragen für Relay r

61 Subjects Paradigma Ursprung: Hewitts Actor Modell (1973) für neuronale Netzwerke Seitdem hauptsächlich Arbeiten im Bereich der Betriebssysteme und Programmiersprachen (EROS, E Language, Singularity,…)

62 Beispiele Hello-Beispiele und anderes auf der Webseite SPAM-resistentes -System Robustes DNS Digital Rights Management Online Banking

63 SPAM-resistente s Einsichten: Grundlegendes Problem: ungenehmigte s Genehmigung muss an Absender und nicht an s geknüpft sein Genehmigungen müssen zurücknehmbar sein Die Identität des Absenders (und des Adressaten) darf nicht transferierbar sein.

64 SPAM-resistente s Subjects: anfangs kann niemand mit Alice kommunizieren (nicht einmal die Mutter). Alice

65 SPAM-resistente s Alice und Bob sind nicht verbunden: Bob kann keine Nachricht direkt an Alice schicken. Alice Bob

66 SPAM-resistente s Erste Kontaktaufnahme: SPAM von Bob: Alice löscht R R Öffentliche Identität (TAN) Alice Bob R

67 SPAM-resistente s B>A AliceBob Carol A>B R>B R Vorstellung:

68 SPAM-resistente s Problem: Alice will mit David kommunizie- ren, kennt aber David nicht. Lösung: System, das Beziehungen zeigt? (wie Xing, Facebook,…) AliceBobCarolDavid

69 Robustes DNS Root Server Benutzer DNS: Hierarchische Menge von Servern Internet

70 Robustes DNS Aufgabe des DNS: Namen IP-Adressen Aufgabe hier: übersetze Namen in Identitäten Besserer Schutz? Amazon Google Benutzer AA A

71 Robustes DNS Aufgabe des DNS: Namen IP-Adressen Aufgabe hier: übersetze Namen in Identitäten Besserer Schutz? Amazon Google Benutzer AA A Angreifer

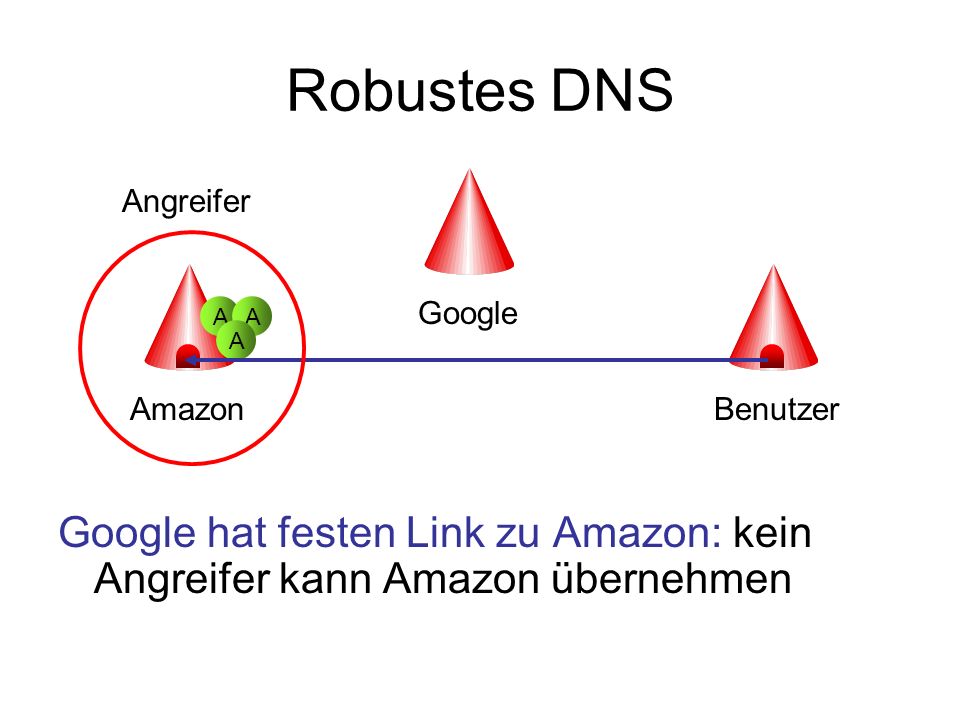

72 Robustes DNS Google hat festen Link zu Amazon: kein Angreifer kann Amazon übernehmen Amazon Google Benutzer AA A Angreifer

73 Robustes DNS Benutzer hat festen Link zu Google: kein Angreifer kann Google übernehmen, es sei denn, Benut- zer fällt auf Phishing-Atacke rein… Amazon Google Benutzer AA A Angreifer

74 Robustes DNS Benutzer versucht, alle Identitäten von Amazon (z.B. für DoS-Attacke) an sich zu ziehen: Google kann das erkennen und schließt Benutzer aus. Amazon Google Benutzer AA A Angreifer

75 Robustes DNS Problem: Angreifer startet Sybil-Atacken (d.h. generiert beliebig viele Benutzer) Amazon Google Benutzer AA A Angreifer

76 Digital Rights Management Problem: Digitaler Content ist kopierbar. Hardware: Kassettenrekorder CD-Brenner DVD-Brenner Blueray-Brenner Software: Digitaler Schutz knackbar / umgehbar Hauptproblem

77 Digital Rights Management Software-Attacken: Benutzer installiert Ripping-Software, um Raubkopien seines Contents zu erstellen Benutzer holt sich Content von einer Tauschbörse Legaler Content vom Benutzer wird über Virus / Trojaner von außen gestohlen

78 Digital Rights Management Nutzungsproblem: DRM-Modelle der Provi- der oft sehr eingeschränkt, was legale Nutzer verärgert. Mögliche Modelle für Provider und Nutzer: 1.Content kopierbar, aber nur von einem Benutzer verwendbar. 2.Content nicht kopierbar, aber beliebig weitergebbar.

79 Digital Rights Management 2. Modell: Content nicht kopierbar, aber beliebig weitergebbar. Durch Clones umsetzbar: SonyAliceBob Song X X X X X

80 Digital Rights Management 2. Modell: Content nicht kopierbar, aber beliebig weitergebbar. Vorteil: Nutzer kann X nicht inspizieren, da Zugriff über Sony-Subjekt kontrolliert. SonyAliceBob X

81 Digital Rights Management 2. Modell: Content nicht kopierbar, aber beliebig weitergebbar. Vorteil: X kann nicht von außen (ohne Hand- lung von Alice) gestohlen werden. SonyAliceBob X

82 Online Banking Problem: Sichere Transaktionen zwischen Kunde und Bank

83 Online Banking Umsetzung in Subjects-Umgebung: Probleme: R kommt nicht von Bank R wird durch Gegner abgefangen R Öffentliche Identität (TAN) Bank Kunde R

84 Online Banking Probleme: R kommt nicht von Bank R wird durch Gegner abgefangen Lösung: Verwende sicheren Offline-Transfer (persönliche Abholung, Brief) Weitere Probleme: Phishing Attacken auf Kunde Kunde möchte von beliebigem Rechner Zugriff

85 Online Banking Phishing Attacke auf Kunde: Bank R Angreifer R Kunde R Angreifer kann keinen Kontakt zu R herstellen!

86 Online Banking Phishing Attacke auf Kunde: Bank R Angreifer R Kunde R Bank akzeptiert nur Anfragen, die bei R starten!

87 Online Banking Zugriff über beliebigen Rechner: Verwende z.B. USB-Stick mit Minirechner, um Emulationsproblem zu umgehen? Details noch zu klären…

88 Fragen?
