Skidder Ritter R185 Der Herausforderer. Der absolute Forstprofi Skidder R 185 Gebaut aus Leidenschaft- für Ihren Erfolg.

Ähnliche Präsentationen


Präsentation zum Thema: "Skidder Ritter R185 Der Herausforderer. Der absolute Forstprofi Skidder R 185 Gebaut aus Leidenschaft- für Ihren Erfolg."—  Präsentation transkript:

1 Skidder Ritter R185 Der Herausforderer

2 Der absolute Forstprofi Skidder R 185 Gebaut aus Leidenschaft- für Ihren Erfolg

3 Kompromisslos Vielseitig Innovativ Leistungsstark Kompakt Wirtschaftlich Attraktiver Preis Je schwieriger die Bedingungen- desto besser für den R185

4 HIGH - Tech als Antrieb Ritter bietet Ihnen Iveco Motoren mit modernster Common - Rail Technik. 6-Zylinder Iveco Turobodiesel Direkteinspritzer Tier III Abgasnorm Wassergkühlt ccm Hubraum Max. Drehmoment 800 Nm bei 1400U/min. Motorleistung 135 KW (184 PS) RME- und Rapsöltauglich

5 Kraftübertragung Getriebe: Hydrostatischer Fahrantrieb, 1. Gang 0-10 km/h, 2. Gang 0-38 km/h Achsen: NAF Planetenstarrachsen, elektrohydraulische zuschaltbare 100% Differentialsperre Bremsen: 2-Kreis Bremsanlage mit nassen Lamellenbremsen in Vorder- und Hinterachse Feststellbremse als Federspeicher- Lamellenbremse in Vorder- und Hinterachse Lenkung: Knickrahmenlenkung mit Notlenksystem

6 Der Rahmen- der den Knick raus hat! Lenkung: Knickrahmenlenkung mit Notlenksystem Bauweise: Modulare Rahmenbauweise mit Zentralgelenk, Verwindungssperre über zwei Hydraulikzylinder- zur optimalen Stabilisierung Rahmen-Knicklenkung +/- 41° Bodenfreiheit ca. 640mm

7 Kabine : Maßgeschneidert auf Sie Geräumige schallgedämmte Fahrerkabine, Schwingungsdämpfend gelagert. Sicherheitskabine mit integriertem Überrollbügel, ROPS/FOPS geprüft. 3 Stufenheizung mit Klimaanlage. Luftgefederter Komfortsitz drehbar (Drehfunktion auf Wunsch hydraulisch) mit an den Armlehnen montierten Joysticks für Rückfahreirichtung, Polter- und Rückeschild sowie Kransteuerung. Lenkung bei RFE via elektrischem Lenkrad, Fahrfunktionen (Geschwindigkeit und Gas) über wegklappbare Fußpedale, Kabine beidseitig kippbar über Handpumpe, Ausgestattet mit Feuerlöscher und Radio. Rundum- Beleuchtung über Scheinwerfer vorne, hinten und seitlich.

8 Hydraulikanlage Load Sensing Hydrauliksystem Axial-Kolbenpumpe mit 218 l/min Hydraulikleistung Bis zu max. 350 bar bei maximaler Förderleistung Befüllung mit Bio-Öl oder Panolin (Bioöl mit Nebenstromfilter) Bucher Komponenten Optimale Wartungsfreundlichkeit

9 Doppeltrommelwinde: Das Maß der Dinge…. echte 2x10 to Zuleistung! RITTER Doppeltrommelseilwinde S66-DS Zugkraft max. 2 x 100 kN, gleichzeitig Seilkapazität 110 m Stahlseil 13 mm Stirnradgetriebe für optimalen Wirkungsgrad Antrieb hydraulisch 3-stufig 1. St. F = 2 x 100 kN, v = 0,34 m/s = Heckaufbau mit 540 1/min Zapfwelle 2. St. F = 2 x 75 kN, v = 0,45 m/s, Geschwindigkeit jeweils unterste Seillage 3. St. F = 1 x 100 kN, v = 0,68 m/s = Heckaufbau mit /min Zapfwelle Handsteuertafel 5-fach, 5 m Kabel, Funkfernsteuerung 2 x 110 m Stahlseil Ø 13mm, hochverdichtet, rechn. Bruchkraft: kN

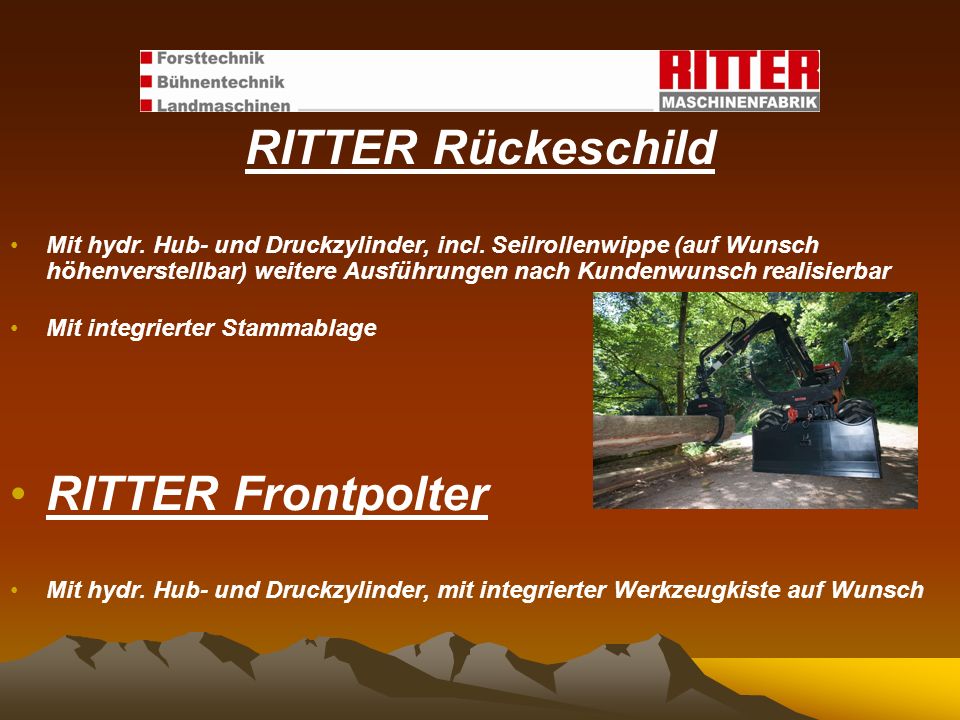

10 RITTER Rückeschild Mit hydr. Hub- und Druckzylinder, incl. Seilrollenwippe (auf Wunsch höhenverstellbar) weitere Ausführungen nach Kundenwunsch realisierbar Mit integrierter Stammablage RITTER Frontpolter Mit hydr. Hub- und Druckzylinder, mit integrierter Werkzeugkiste auf Wunsch

11 Klemmbank Funktion in Perfektion… Auf der Seilrollenwippe montiert Hydr. höhenverstellbar Hydr. kippbar- kein Störfaktor Klemmbank auf Drehschemel montiert Optimale Anbringung sehr kompakte Anordnung- in höhe Hinterachse- perferkte traktion da Kräfte sehr nah am Fahrzeugzentrum eingeleitet werden. Klemmbank ist jederzeit abnehmbar

12 Kranaufbau: Denn nur so gehts aufwärts… RITTER Rückekran RK 4.62 Reichweite 6,2m, Getriebe-Schwenkwerk, 36 kNm Schwenkmoment Brutto-Hubmoment 113 kNm, Kransteuerblock 6-fach proportional Joysticks mit 6 Prop.-Achsen und je 4 Tasten, komplett montiert, hydraulisch und elektrisch, RITTER Greifer, max. Greifweite 1800 mm (andere Greifervarianten möglich), Aufhängung Doppelpendelbremse Optional: Loglift F101R58 – bzw. Loglift F101RT72 Epsilon S110R68- bzw. Epsilon S110R72 Zangen nach Wunsch

13 Doppelteleskopkran *Epsilon S110 R* In Verbindung mit Klemmbank *Ausladung 7.200mm *Perfekte Schlauchführung (innenliegend)

14 Innovative Technik in Premium-Ausführung Vielseitig und leistungsstark Für Sie zur Steigerung Ihrer Produktivität

15 Perfekte Ausstattung Perfekte Übersicht Keine Hydraulikschläuche im Sichtfeld des Kranes Klemmbank auf der Seilrollenwippe in der Höhe verstellbar kipp. und drehbar Intergrierte Werkzeugkisten Ritter Doppeltrommelwinde 2x echte 100KN / 3 Seilgeschwindigkeiten Ritter Rückeschild mit integr. Seilrollenwippe und Stammablage Großraumkabine Klimatisiert Perfekte Rundumsicht -Motor 184 PS modernste Common -Rail Technik Seilauswurf./ Seileinlauf- kombination
