LIRA – Der Straßenbahn-Sitz

Ähnliche Präsentationen


Präsentation zum Thema: "LIRA – Der Straßenbahn-Sitz"—  Präsentation transkript:

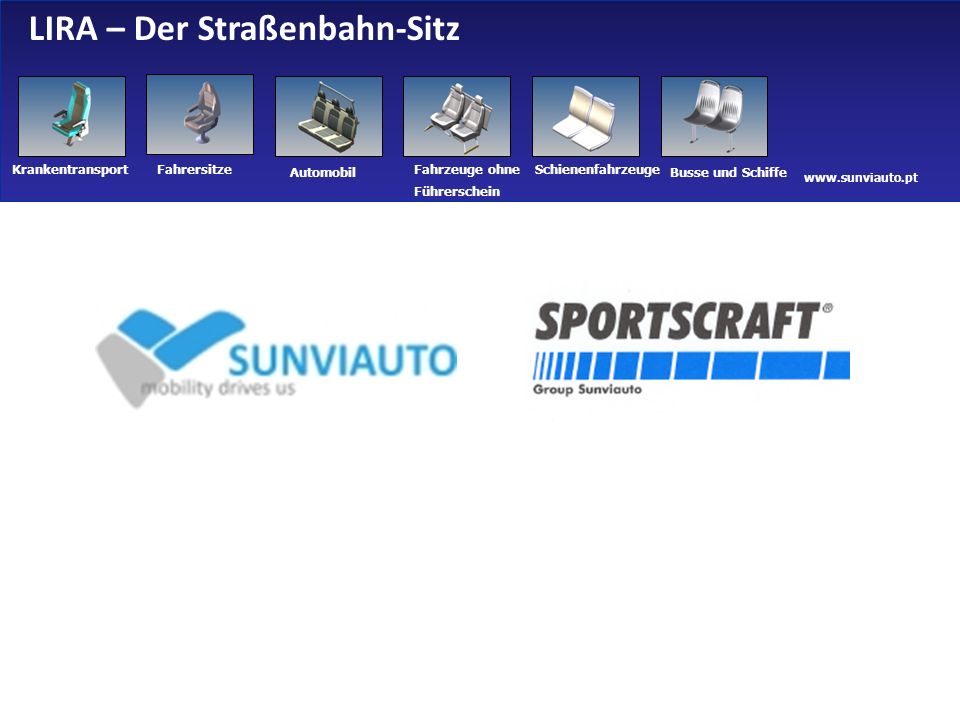

1 LIRA – Der Straßenbahn-Sitz
1

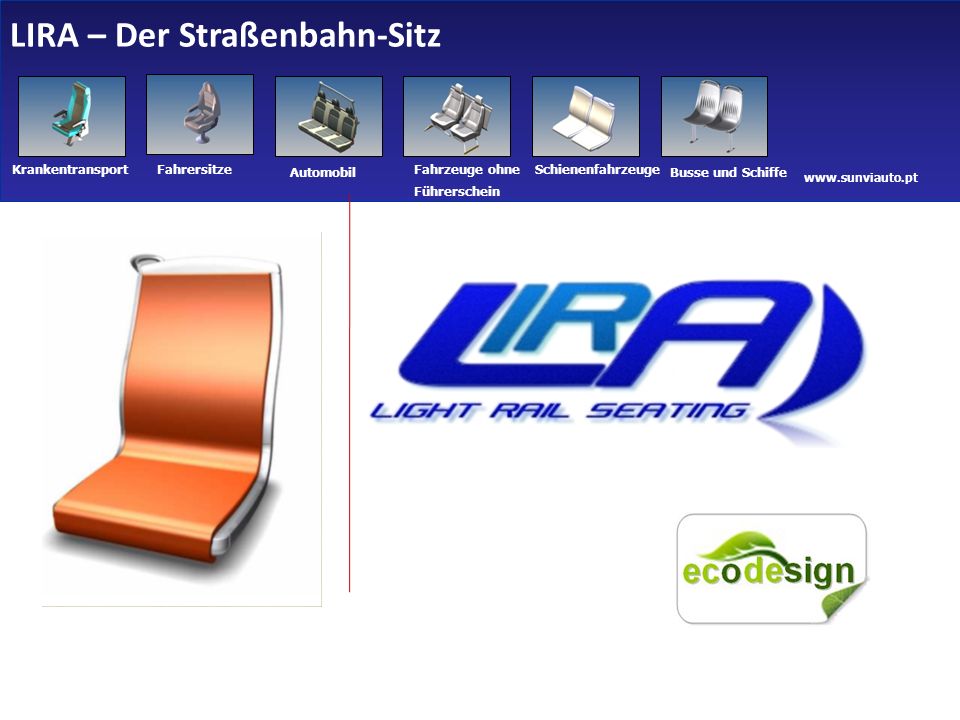

2 LIRA – Der Straßenbahn-Sitz
2

3 LIRA – Der Straßenbahn-Sitz
DESIGN Das Design folgt dem Trend auf dem Markt. Attraktives Design, schlanker Aspekt und einfach anzupassen. 3

4 LIRA – Der Straßenbahn-Sitz
ERGONOMIE Das Design wurde so gestaltet, dass der Sitz die beste anatomische Form erhält. Die Wölbung der Rückenlehne unterstützt die Wirbelsäule für eine korrekte Sitzhaltung. 4

5 LIRA – Der Straßenbahn-Sitz
STANDARDS STANDARDS / SPEZIFICATIONEN Schwerentflammbarkeit, Rauch und Giftstoffe NF F BS DIN 5510 Festigkeit UIC NF F – DIN EN 12663 Materialerrmüdung DIN EN 12663 Ermüdungsschwingung - und Schlagbeanspruchung. NF F31 119 Anti-Vandalismus NF F31 118 Anti-Graffiti NF F 5

6 LIRA – Der Straßenbahn-Sitz
Entflammbarkeit & Rauch vs. Gewicht Teil NF F KLASSIFIKATION Gewicht [kg] Metallrahmen n/a 6.66 Aluminum-Schale 2.02 Stoff (falls gewünscht*) M2 F3 (*) 0.62 Schaum (falls gewünscht) M4 F1 0.55 Holzschale (bei Lira Natura) M1 F2 2.00 *) - Die Einteilung ist abhängig vom gewählten Stoff - Tests werden entsprechend dem Kundenwunsch durchgeführt. 6

7 LIRA – Der Straßenbahn-Sitz

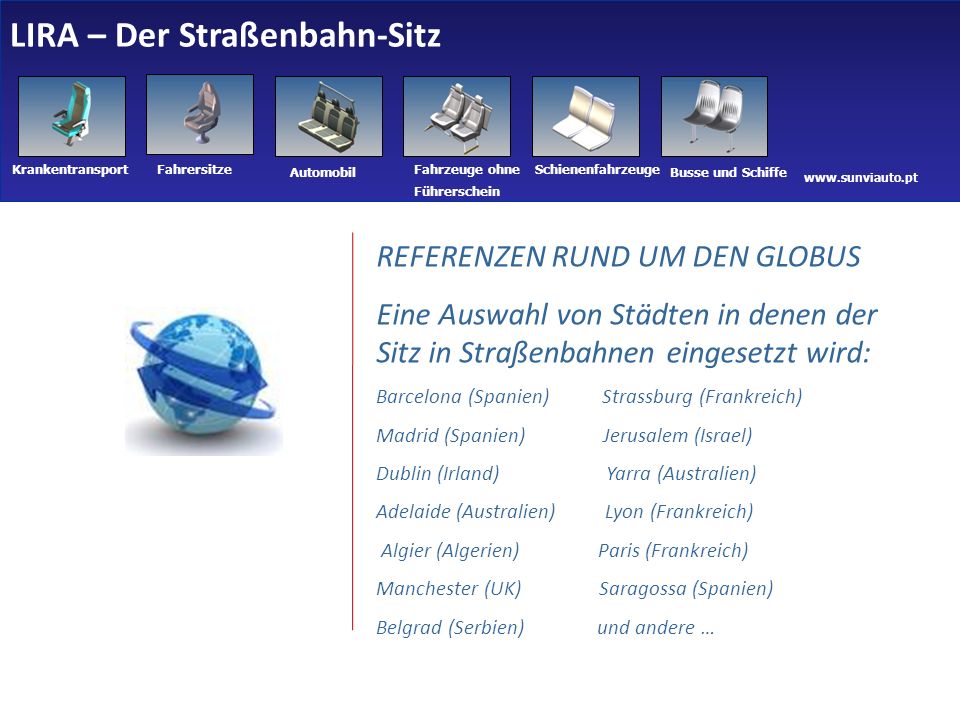

REFERENZEN RUND UM DEN GLOBUS Eine Auswahl von Städten in denen der Sitz in Straßenbahnen eingesetzt wird: Barcelona (Spanien) Strassburg (Frankreich) Madrid (Spanien) Jerusalem (Israel) Dublin (Irland) Yarra (Australien) Adelaide (Australien) Lyon (Frankreich) Algier (Algerien) Paris (Frankreich) Manchester (UK) Saragossa (Spanien) Belgrad (Serbien) und andere … 7

8 LIRA – Der Straßenbahn-Sitz
MATERIALIEN Hochfester Stahlrahmen Aluminium Schalen Hochqualitativer schwer-entflammbarer Schaum Hochwertiger Brand-Blocker Sperrholz mit Flammschutz Edelstahlschrauben und Unterlegscheiben 8

9 LIRA – Der Straßenbahn-Sitz
Flexible Sitzbreiten Der Sitz wurde so konstruiert, dass er ohne großen Aufwand in verschiedenen Breiten gefertigt werden kann. Hierzu muss lediglich ein neues Aluminiumprofil hergestellt werden. Derzeit fertigt SUNVIAUTO Sitze in Breiten von  420, 430, 450nd 495mm. 9

10 LIRA – Der Straßenbahn-Sitz
Innenraum-Flexibilität Der Sitz wurde so konstruiert, um auf einem Aluminiumprofil montiert zu werden. Auf diese Weise ist es sehr einfach, die Sitzplätze entlang des Profils anzupassen. Individuelle Profile können gefertigt werden, um neue oder vorhandene Drehgestelle und Kragarme montieren zu können 10

11 LIRA – Der Straßenbahn-Sitz
Handgriffe Am oberen Aluminiumrahmen können unterschiedliche Griffe montiert werden. 11

12 LIRA – Der Straßenbahn-Sitz

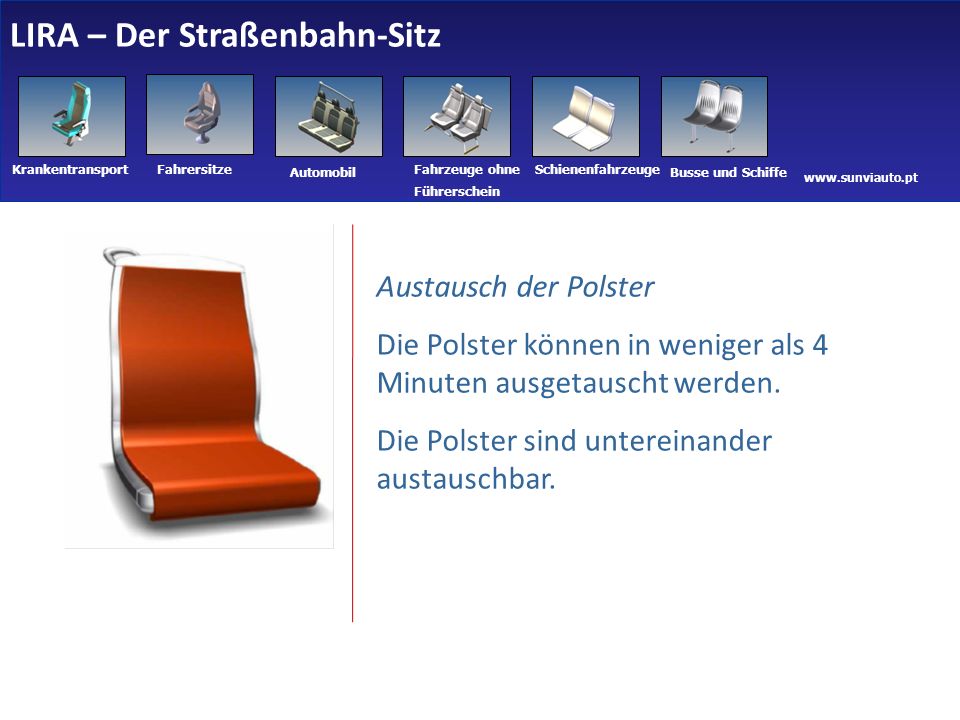

Austausch der Polster Die Polster können in weniger als 4 Minuten ausgetauscht werden. Die Polster sind untereinander austauschbar. 12

13 LIRA – Der Straßenbahn-Sitz
Mechanische Festigkeit Der Sitz hat alle statischen, Ermüdungs- und Vibrations-Tests bestanden. Die Lebensdauer wurde anhand von SN-Kurven ermittelt 13

14 LIRA – Der Straßenbahn-Sitz
Der Sitz ist zu 100% recyclebar Natürliches Holz-Design. Mehrere Arten von Oberflächen sind möglich Getestet gegen Schwerentflammbarkeit & Rauchentwicklung 14

15 LIRA – Der Straßenbahn-Sitz

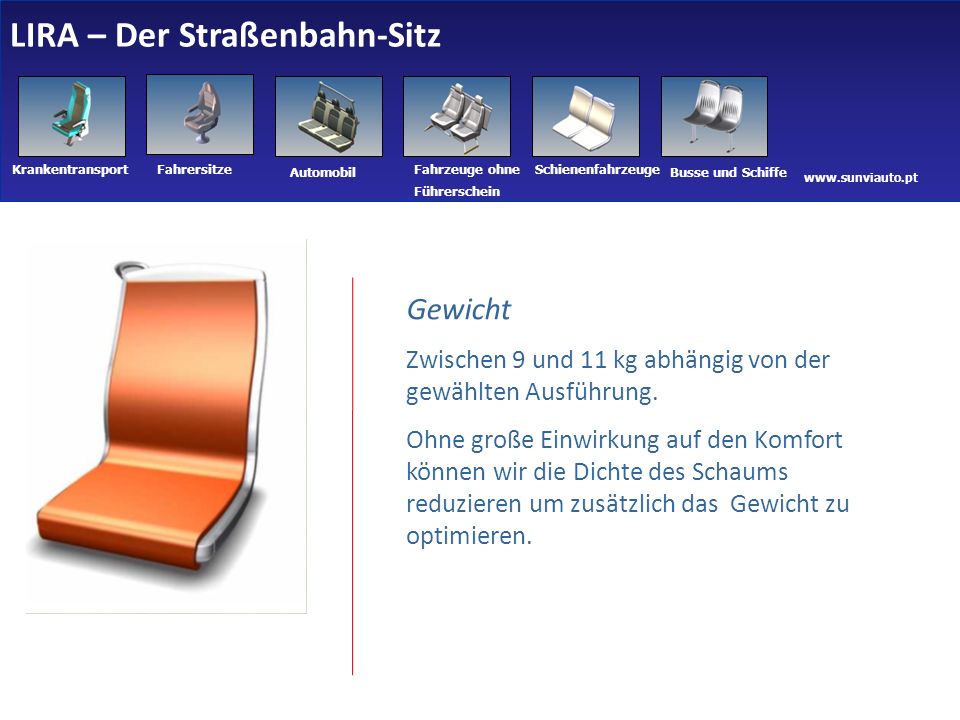

Gewicht Zwischen 9 und 11 kg abhängig von der gewählten Ausführung. Ohne große Einwirkung auf den Komfort können wir die Dichte des Schaums reduzieren um zusätzlich das Gewicht zu optimieren. 15

16 LIRA – Der Straßenbahn-Sitz
Notsitz Ein neuer Klappsitz, der die Produktlinie abrundet ist bereits in einer Breite von 450mm verfügbar. Er passt sich vom Design an die Hauptsitze an um eine einheitliche Optik zu gewährleisten. 16

17 LIRA – Der Straßenbahn-Sitz
Sonderteile Sonderanfertigungen sind möglich um zum Beispiel Schmutzablagerungen zwischen den Schalen eines Doppelsitzes zu verhindern oder die Reinigung zu erleichtern. 17

18 LIRA – Der Straßenbahn-Sitz
Sitzrahmen 18

19 LIRA – Der Straßenbahn-Sitz
Griffe 19

20 LIRA – Der Straßenbahn-Sitz
Fotos Griffe und Armlehnen Griffe Armlehne 20

21 LIRA – Der Straßenbahn-Sitz
Montage-beispiele 4er-Sitzblock 21

22 LIRA – Der Straßenbahn-Sitz
Montage-beispiele 2er-Sitz 22

23 LIRA – Der Straßenbahn-Sitz

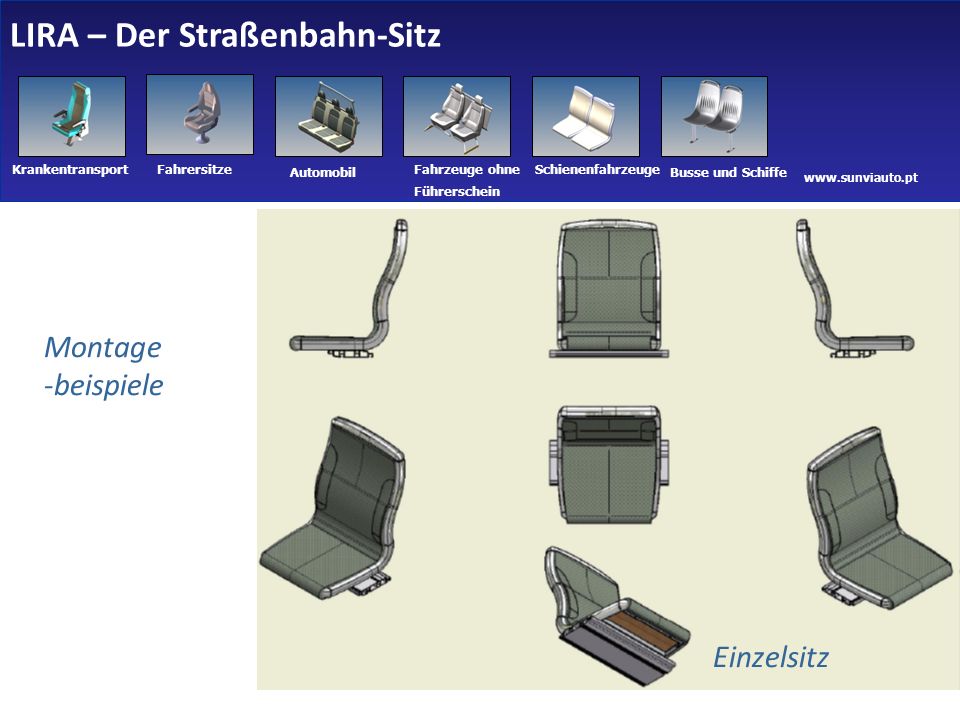

Montage-beispiele Einzelsitz 23

24 LIRA – Der Straßenbahn-Sitz
Fotos – unmontiert Frontansicht Rückenansicht 24

25 LIRA – Der Straßenbahn-Sitz
Fotos – unmontiert – Standardversion gepolstert Rückenpolster Sitzpolster 25

26 LIRA – Der Straßenbahn-Sitz

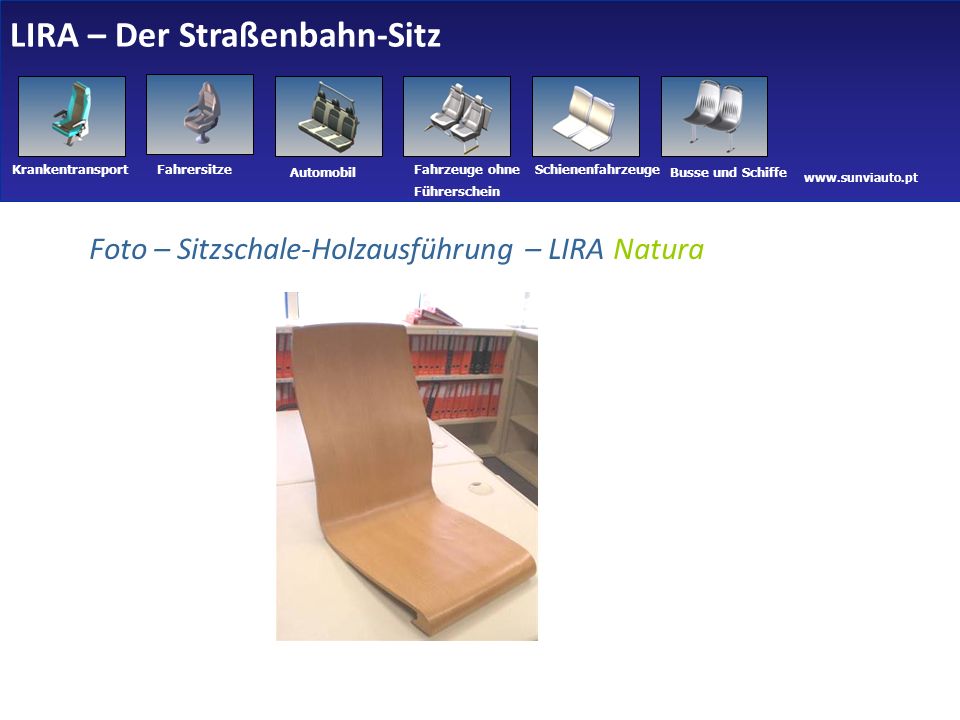

Foto – Sitzschale-Holzausführung – LIRA Natura 26

27 LIRA – Der Straßenbahn-Sitz
Beispiele Sitze 27

28 LIRA – Der Straßenbahn-Sitz

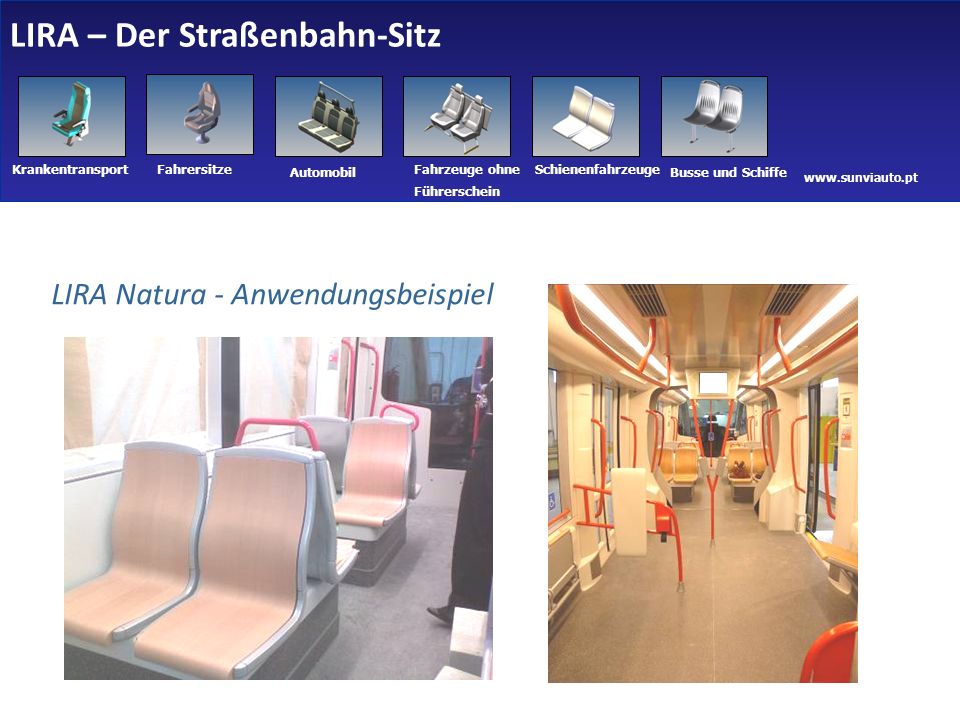

LIRA Natura - Anwendungsbeispiel 28

29 Vielen Dank für Ihre Aufmerksamkeit
LIRA – Der Straßenbahn-Sitz SUNVIAUTO SA Sportscraft Vielen Dank für Ihre Aufmerksamkeit 29
