Physik-Nobelpreis 2014 An drei Japaner für die Entwicklung der blauen Lichtdiode 1992 880 Tausend Euros (LED = Light Emitting Diode) Sehr helles und Energie.

Ähnliche Präsentationen


Präsentation zum Thema: "Physik-Nobelpreis 2014 An drei Japaner für die Entwicklung der blauen Lichtdiode 1992 880 Tausend Euros (LED = Light Emitting Diode) Sehr helles und Energie."—  Präsentation transkript:

1 Physik-Nobelpreis 2014 An drei Japaner für die Entwicklung der blauen Lichtdiode Tausend Euros (LED = Light Emitting Diode) Sehr helles und Energie sparendes Licht. Rote LED 1962; grüne LED; weiss?? Es fehlt blau (1992) Blitzlicht bei der Handykamera Rücklicht beim Auto Strassenbeleuchtung, Verkehrsampeln Lesen von DVD‘s (dichtere Packung als bei roten LED‘s) Vortrag von Amand Faessler

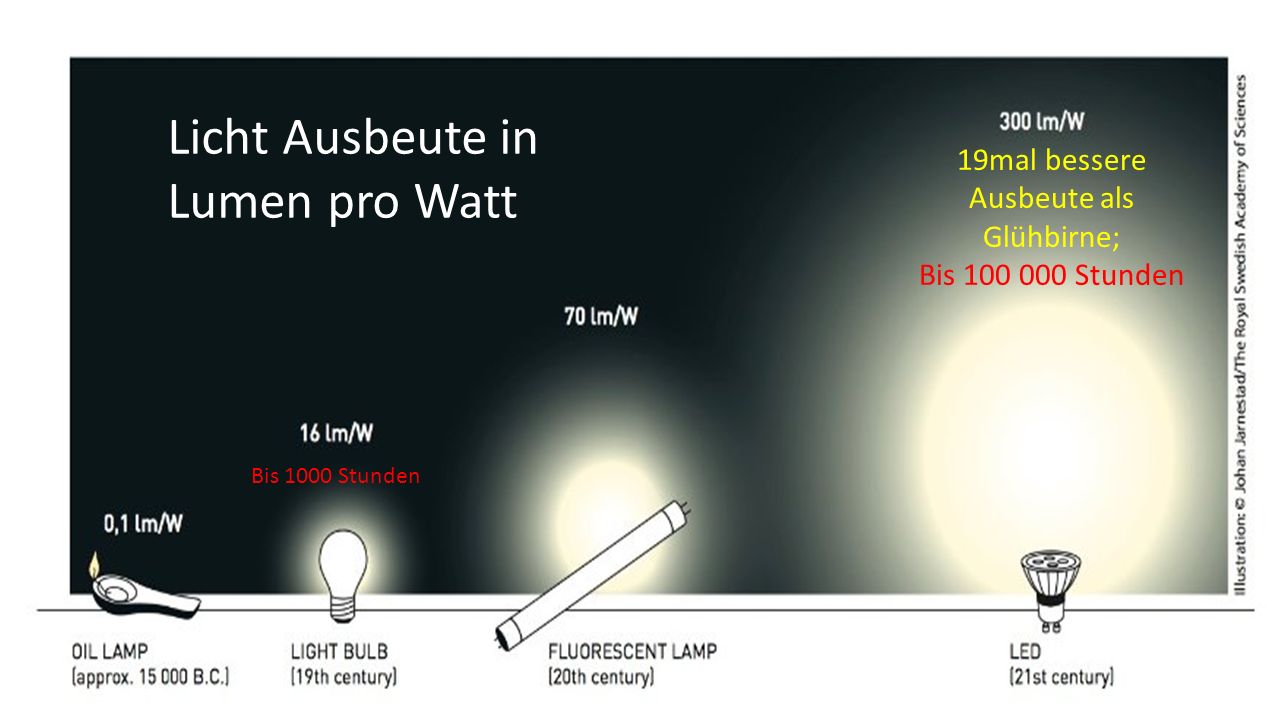

2 Licht Ausbeute in Lumen pro Watt 19mal bessere Ausbeute als Glühbirne; Bis Stunden Bis 1000 Stunden

3 Isamu Akasaki Prof. an der Meijo Universität und Nagoya Universität, Nagoya, geb. 1929, 85 Jahre alt.

4 Hiroshi Amano Nagoya Universität, Nagoya, Japan; Doktorand von Asaki; geb. 1960, 54 Jahre alt.

5 Shuji Nakamura University of California in Santa Barbara, früher Forschungsleiter der japanischer Firma Nichia. Geb. 1954, 60 Jahre alt.

6 Shanghai beleuchtet mit LED‘s

7 Hochhaus in New York beleuchtet mit LED‘s.

8 Energie sparende Weihnachts- beleuchtung in Tokio

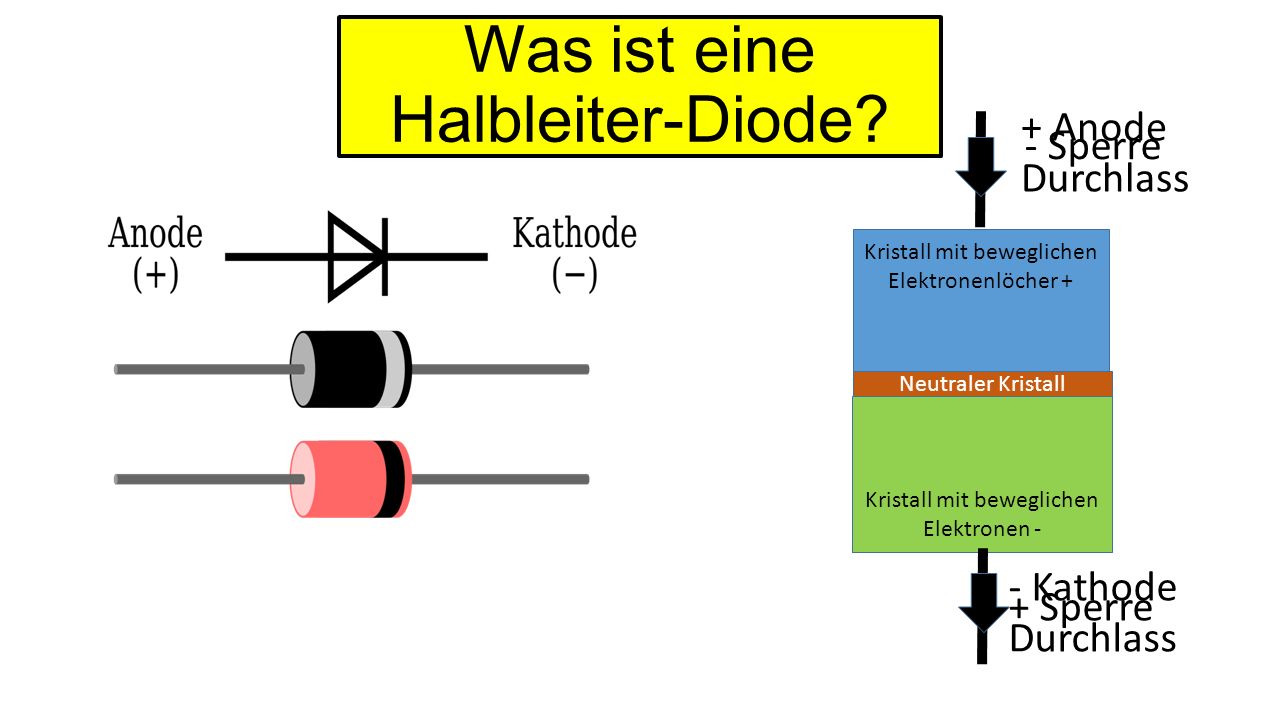

9 Was ist eine Halbleiter-Diode? Neutraler Kristall Kristall mit beweglichen Elektronenlöcher + Kristall mit beweglichen Elektronen - + Anode Durchlass - Kathode Durchlass + Sperre - Sperre

10 Alkali-Elemente = Edelgas plus 1 Elektron Halogen-Elemente = Edelgas minus ein Elektron

11 Licht ist elektromagnetische Strahlung. Photonen-Energie: Rot: 650 Nanometer Photon-Energie: 1,9 eV Blau: 450 Nanometer Photon-Energie: 2,8 eV Rot: 650 Nanometer Photon-Energie: 1,9 eV Blau: 450 Nanometer Photon-Energie: 2,8 eV

12 Funktionsweise der LED

13 Zusammenfassung: Funktion der Halbleiterdiode Keine Spannung. Sperrung: Zwischenschicht ist von Ladungs- träger entblöst. Leitend: Elektron fällt in Loch und gibt Energie als blaues Photon ab: 2,8 eV Blaue LED: Energie des Elektrons minus Energie des Lochs = 2,8 eV Solarzelle: Photon der Sonne hebt Elektron und bildet freies Elektron und Loch und erzeugt Strom.

14 Berühmte Saphire Al 2 O 3 Stern von Bombay Roh-Saphire aus Sri-Lanka Logan Saphir Museum Washington Montana -Saphir

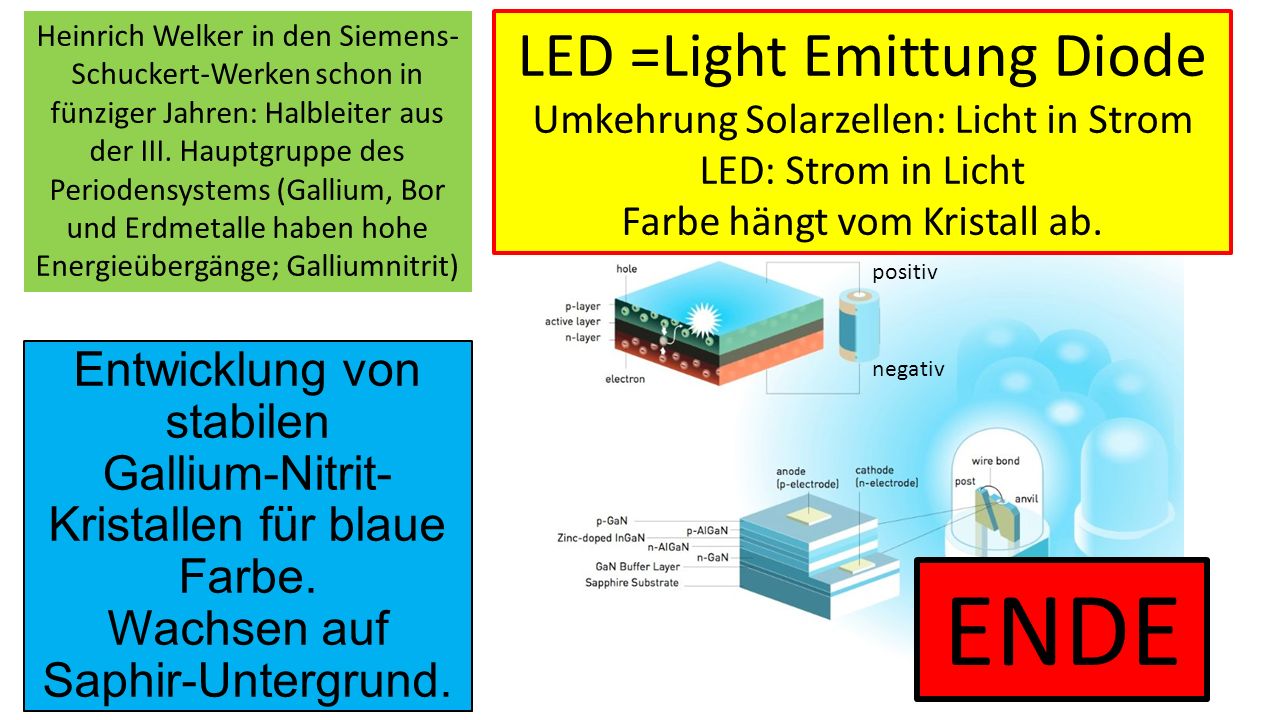

15 Entwicklung von stabilen Gallium-Nitrit- Kristallen für blaue Farbe. Wachsen auf Saphir-Untergrund. LED =Light Emittung Diode Umkehrung Solarzellen: Licht in Strom LED: Strom in Licht Farbe hängt vom Kristall ab. Heinrich Welker in den Siemens- Schuckert-Werken schon in fünziger Jahren: Halbleiter aus der III. Hauptgruppe des Periodensystems (Gallium, Bor und Erdmetalle haben hohe Energieübergänge; Galliumnitrit) positiv negativ ENDE
