1Ausgewählte Themen des analogen Schaltungsentwurfs Analoge Elektronik in wissenschaftlichen Anwendungen Teilchendetektoren mit Ortsauflösung -Semiconductor.

Ähnliche Präsentationen


Präsentation zum Thema: "1Ausgewählte Themen des analogen Schaltungsentwurfs Analoge Elektronik in wissenschaftlichen Anwendungen Teilchendetektoren mit Ortsauflösung -Semiconductor."—  Präsentation transkript:

1 1Ausgewählte Themen des analogen Schaltungsentwurfs Analoge Elektronik in wissenschaftlichen Anwendungen Teilchendetektoren mit Ortsauflösung -Semiconductor detectors with spatial resolution are today widely used in consumer digital cameras, professional HDTV cameras, medical imaging and in science-grade instruments for particle physics, astronomy, material and biology studies (x-ray diffraction imaging, electron-microscopy) and many other fields. -Spatial resolution of semiconductor detectors is achieved by segmenting the sensor surface into many small picture elements ("pixels"). Every segment has its own signal collecting region that can be readout individually. -These detectors are distinguishable from the sensors for consumer electronics either by its low noise and single-particle detection capability or by other properties such as 100% fill-factor, high time resolution, high dynamic range, radiation tolerance, etc. Multikanalsysteme In-Pixel Elektronik Signalverstärkung, Signalübertragung, Multiplex, Verstärkung, Abtasten, Diskriminierung, A/D Konversion, Zeitmessung, Amplitudenmessung Verstärker, Filter, getaktete Schaltungen (switched-voltage/current), Komparatore, A/D Wandler, Oszillatore… AC Analyse, Rückkopplung Transistormodelle Rauschen, Schwelledispersion Halbleiterphysik

2 2Ausgewählte Themen des analogen Schaltungsentwurfs Amplifier Comparator Hit memory Filter SRAM DAC P-guard-ring N-well 55 μm In-Pixel Elektronik

3 3Ausgewählte Themen des analogen Schaltungsentwurfs Pixelsensoren in Teilchenphysik Pixel sensors are used to detect high-energy charged particles, and to determine particle trajectories. Since particles tracking requires many layers of planar detectors, tracking sensors should be as transparent for particles as possible. They should be very thin, otherwise the particles will be deflected from their initial trajectories. Silicon is the best material for such detectors since silicon-based technologies offer the possibility to implement any possible semiconductor device (from PN junction to the completed signal processing electronics) on the sensor.

4 Pixelsensoren in Teilchenphysik

5 5Ausgewählte Themen des analogen Schaltungsentwurfs Pixelsensoren in Teilchenphysik

6 6Ausgewählte Themen des analogen Schaltungsentwurfs Pixelsensoren in Medizin In the case of high energy photon (x-ray or gamma) detection for medical imaging, the requirements are opposite. Photon sensors should be thick enough to absorb the largest part of the radiation. Due to its low absorption coefficient, silicon is not the best material for high-energy photon detection. The most of practical pixel sensors for such radiation are based on indirect detection. Such sensors consist of a layer of scintillator material that converts the high-energy photons into visible light. The light detection is then performed by a silicon pixel sensor layer.

7 7Ausgewählte Themen des analogen Schaltungsentwurfs Pixelsensoren in Medizin

8 8Ausgewählte Themen des analogen Schaltungsentwurfs Klassifizierung Hybride und monolithische Detektore -Monolithic pixel detectors: An n x m pixel matrix is placed on one chip and usually connected by means of signal multiplexing to n (or less) readout channels placed on the same or different chip. Pixels of a monolithic detector must be equipped with a certain readout electronics that at least perform the simplest tasks such as signal clearing, multiplexing and in most cases the amplification. (Some of monolithic detectors employ even more complex in-pixel signal- processing and data reduction. In this case we are talking about "intelligent" pixels that can e.g. detect particle hits, perform A/D conversion, transmit pixel addresses, perform time measurements, etc.) There are n or less connections between the pixel matrix and the block of readout channels. -Hybrid pixel detectors: Each pixel on the sensor chip has its own channel on the readout chip. There are n x m connection between two chips. Detektore in Kommerziellen und Spezielen Technologien -The development of such detectors is relatively low-cost since they use modern commercially available and well characterized CMOS technologies. -Pixel detectors in the technologies that are specially developed or adjusted for particle (or visible light) detection, like the technologies on high resistance substrate, thick epi- layer, etc.

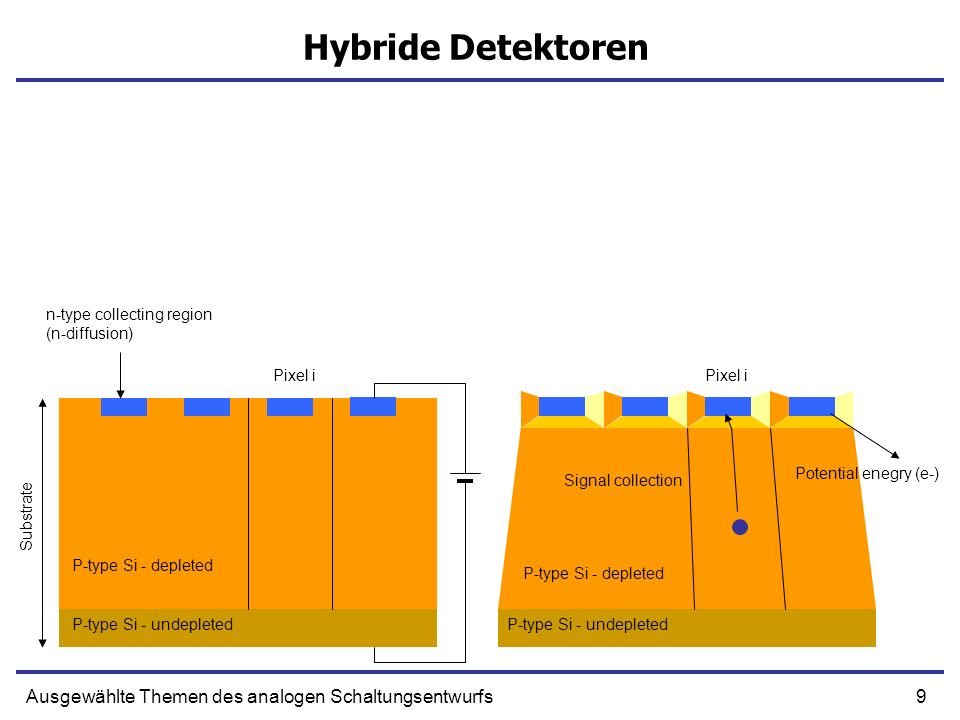

9 9Ausgewählte Themen des analogen Schaltungsentwurfs Hybride Detektoren P-type Si - depleted P-type Si - undepleted n-type collecting region (n-diffusion) Pixel i Potential enegry (e-) Pixel i P-type Si - depleted P-type Si - undepleted Signal collection Substrate

10 10Ausgewählte Themen des analogen Schaltungsentwurfs Hybride Detektoren Standard (bump-bonded) hybrid pixel detectors -The bump-bonded hybrid pixel detectors are used in high- energy physics for particle tracking, and in medicine and synchrotron experiments as direct detectors for x-rays. They are based on a relatively simple pixel sensor (ohmic or with pn junctions) without any pixel electronics and bump- connections between the pixel sensor and the readout pixel chip -The connection between the sensor and the readout chip is mechanically complex and expensive, especially in the case of small pixel sizes. Fully-depleted sensor Readout chip BumpsMin. pitch ~50 μm Pixel Signal charge

11 11Ausgewählte Themen des analogen Schaltungsentwurfs Hybride Detektoren Smart diode- or fully-depleted sensor Readout chip Pixel Glue Signal charge

12 12Ausgewählte Themen des analogen Schaltungsentwurfs Hybride Detektoren 3D-integration is a technology that allows for both vertical and horizontal connection between electronic components placed on different chips (thinned dies) stacked vertically. Fully-depleted sensor Readout chip1 Pixel Signal charge Readout chip2 TSV Wafer bond

13 13Ausgewählte Themen des analogen Schaltungsentwurfs Pixel matrix Bonding matrix for one RO-chip Power/signal supply for RO-chip RO-chip (in a gel-pack) Hybride Detektoren

14 14Ausgewählte Themen des analogen Schaltungsentwurfs 1.5 mm Readout chip (CAPPIX) Sensor chip (CAPSENSE) Power supply and cont. signals for the sensor Power supply and cont. signals for the readout chip Hybride Detektoren

15 15Ausgewählte Themen des analogen Schaltungsentwurfs Monolithische Detektoren In the case of a standard monolithic CMOS sensor ("Monolithic Active Pixel Sensor) - the sensitive area is undepleted epitaxially-grown silicon layer and the charge is spread and separated by diffusion. Some part of the charge is finally attracted by the next well/diffusion. MAPS NMOS transistor in p-wellN-well (collecting region) Pixel i Charge collection (diffusion) P-type epi-layer P-type substrateEnergy (e-)

16 16Ausgewählte Themen des analogen Schaltungsentwurfs Monolithische Detektoren Pixel rows are consecutively "selected" by connecting their outputs (usually single-transistor amplifier outputs) to column lines. The pixel signals are in this way transported to the readout channels. Such a multiplexing requires at least one electronic switch per pixel implemented with a transistor. P-type epi-layer P-type substrate Signal out Select(i)Select(i+1)

17 17Ausgewählte Themen des analogen Schaltungsentwurfs Monolithische Detektoren MAPS are slower and not as radiation tolerant as the hybrid detectors. standard MAPS do not allow implementation of complete set of CMOS electronics inside pixels (only n-channel FETs - NMOS transistors - can be used) NMOS transistor in p-well N-well (collecting region) Pixel i P-type epi-layer P-type substrateEnergy (e-) MAPS with a PMOS transistor in pixel PMOS transistor in n-well Signal collection Signal loss

18 18Ausgewählte Themen des analogen Schaltungsentwurfs Monolithische Detektoren INMAPS NMOS shielded by a deep p-well PMOS in a shallow p-well N-well (collecting region) Pixel P-doped epi layer

19 19Ausgewählte Themen des analogen Schaltungsentwurfs Monolithische Detektoren P-substrate Depleted E-field region Smart diode T-well MAPS Deep n-well2. n-well P-well NMOSPMOS Pixel Deep n-well Pixel Epi-layer Smart diode array Diffusion Drift Potential energy (e-)

20 20Ausgewählte Themen des analogen Schaltungsentwurfs Monolithische Detektoren An SOI detector is based on a modified SOI process. SOI detectors use the electronics layer for the readout circuits and the high- resistivity support layer as a fully- depleted (drift-based) sensor. The sensor is typically 300um thick and has the conventional form of a matrix of pn junctions. A connection through the buried oxide is made to connect the readout electronics with the sensor. Support layer Electronics layer Buried oxide Connection Energy (e-) CMOS pixel electronics

21 21Ausgewählte Themen des analogen Schaltungsentwurfs Monolithische Detektoren - DEPFET Pixel PMOSExt. gate Int. gate Clear Signal collection Signal clearing N-substrate (depleted) P-type backside contact Potential en. (e-) Elect. Interact. Int. gate

22 22Ausgewählte Themen des analogen Schaltungsentwurfs Monolithische Detektoren - SDD N-doped collecting region Depleted n-type substrate Undepleted p-type backside contact Drift rings Energy (e-)

23 23Ausgewählte Themen des analogen Schaltungsentwurfs 2.7 mm ADC channel Pixel matrix Monolithische Detektoren

24 24Ausgewählte Themen des analogen Schaltungsentwurfs Digitales Design: Kompromiss zwischen Geschwindigkeit und Leistungsverbrauch Analoges Design: Kompromiss zwischen Geschwindigkeit, Leistungsverbrauch, Genauigkeit, Versorgungsspannung…

25 25Ausgewählte Themen des analogen Schaltungsentwurfs Verstärkung In its simplest form, pixel signal amplification is performed using a single-transistor amplifier. In the case of Field Effect Transistors (FETs), a single-transistor amplifier is sensitive to the voltage change on its input (gate). The charge signal generated by ionization is first collected by the collecting region. The amplifier is coupled with the collecting region by means of DC-coupling (wire) or by use of AC-coupling (capacitance). The conversion factor between the charge signal and the voltage change is the capacitance of the collecting region, referred to as detector capacitance. Clearly the voltage signal will be higher if the collection region has smaller capacitance. More efficient amplification is achieved by multi-transistor amplifiers. Such amplifiers are typical for hybrid detectors and advanced CMOS monolithic detectors. They are often equipped with feedback circuit which makes the amplification more linear. An example of an amplifier with feedback is the charge sensitive amplifier - CSA. CSA is sensitive only to the charge injected into its input, the capacitance of the input node does not influence the output signal amplitude.

26 26Ausgewählte Themen des analogen Schaltungsentwurfs Detector Detector (equivalent circuit) Simple voltage amplifier (source follower) Bias R Bias V Out Charge sensitive amplifier C det I sig Verstärkung

27 27Ausgewählte Themen des analogen Schaltungsentwurfs Rauschen An amplifier not only performs the amplification of the input signal; unfortunately it also introduces electronic noise. Let us explain this: Every amplifier needs to be biased in order to achieve the desired amplification, which means that the amplifier transistor(s) must conduct a certain bias- (DC) current. The signal on transistor's gate will then modulate the current. Thermal motion of the charge carriers inside the transistor active region (channel), leads to bias current fluctuations. These fluctuations are small compared to the bias current itself, but since the bias current is almost always much larger than the signal, its noise can in many cases exceed the signal. A way to decrease the noise is to extend the measurement time (or add a low-pass filter/shaper). Noise signals are random signals with expected value zero and if the measurement takes long time, the average of the noise during measurement interval will in fact approach zero. Most signals, however, have nonzero DC value and they are unaffected by the measurement time. We could conclude that the detector capacitance does not play any role if we use CSA. This is, however, not true. The noise of a charge sensitive amplifier depends linearly on the detector capacitance. The reason for this is that the negative feedback which cancels the output noise becomes less efficient if the input amplifier node is loaded with a large capacitance.

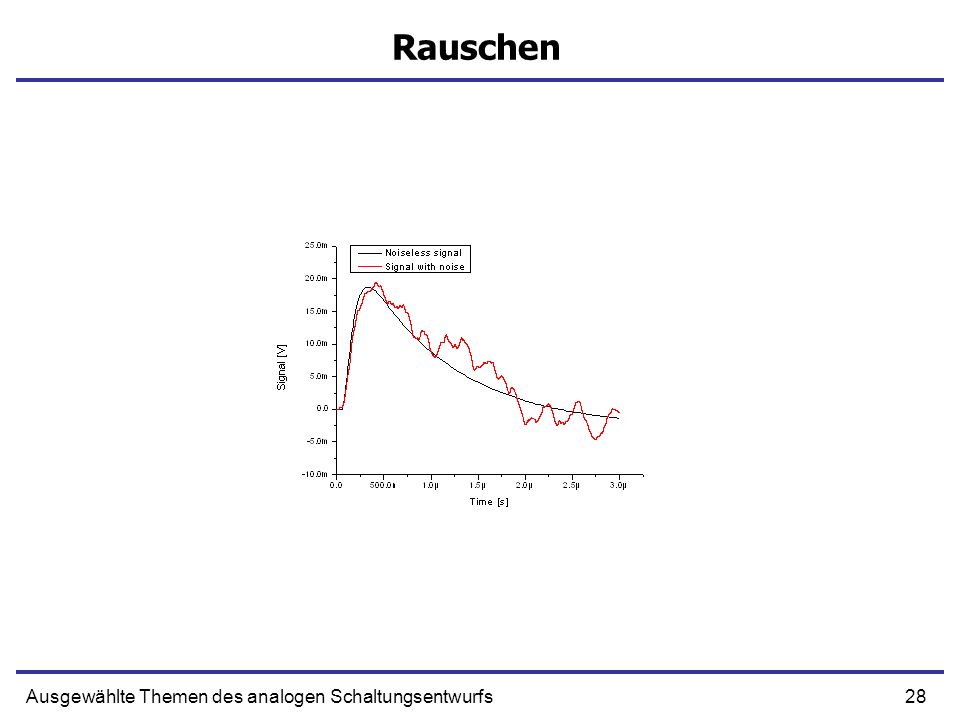

28 28Ausgewählte Themen des analogen Schaltungsentwurfs Rauschen

29 29Ausgewählte Themen des analogen Schaltungsentwurfs Time walk

30 30Ausgewählte Themen des analogen Schaltungsentwurfs KTC Rauschen Almost every electronic circuit that employs transistors will be affected by their noise. This holds also for the transistor-based pulsed-reset circuit. During the pulsed reset, i.e. when the reset switch is closed, the potential of the collecting region will fluctuate around the desired reset value due to the thermal noise in the reset transistor. When the reset transistor is turned off, the instantaneous value of the reset voltage will be frozen. The instantaneous value is the sum of the desired reset-voltage and the reset error. The reset error superposes to the signal and leads to a measurement uncertainty. It is interesting to note that the reset noise only depends on the detector capacitance (not on the reset transistor resistance): σ 2 v = kT/Cdet, with σ 2 v variance of the voltage reset error, k Boltzmann's constant, T temperature and Cdet detector capacitance.

31 31Ausgewählte Themen des analogen Schaltungsentwurfs KTC Rauschen

32 32Ausgewählte Themen des analogen Schaltungsentwurfs Eigenschaften der Pixeldetektoren Eigenschaften Pixel size Detector capacitance Noise -readout amplifier -reset- and bias-resistor noise -The leakage-current noise -σ 2 v = kT/(gm t). -The magnitude of the noise determines the smallest detectable signal. Signal to noise ratio (SNR) -SNR is the ratio between a chosen reference signal and the noise. -SNR ~ (gm t) 0.5 /Cdet Dynamic range -Dynamic range is the ratio between the greatest undistorted signal (the greatest signal for which the readout does not saturate) and the smallest detectable signal (determined by the noise). Time resolution Power consumption -FOM = P t / SNR 2 Radiation tolerance Fixed pattern noise -FPN refers to a non-temporal spatial noise and is due to device mismatch in the pixels and/or readout channels. Radiation length

33 33Ausgewählte Themen des analogen Schaltungsentwurfs

34 34Ausgewählte Themen des analogen Schaltungsentwurfs Analoge Elektronik - Einführung Analog – Zeitkontinuierlich Digital - Zeitdiskret Einführung: Aufgaben und Zukunft der AE -B. Razavi Design of analog CMOS integrated circuits -J. Millman Microelectronics -Anfang ´80 – Fortschritt in IC Herstellung, komplexe digitale Algorithmen können als ICs implementiert werden… Funktionen die traditionell analog gemacht wurden können viel einfacher mit DSP realisiert werden. -Verschwinden von analogen Elektronik? -AE hat überlebt trotz dem weiteren großen Fortschritt der DE in letzten 20 Jahren. -AE ist notwendig Verarbeitung von physikalischen Signalen -ADC sind notwendig -1. Aufgabe: Design von schnellen und präzisen ADCs

35 35Ausgewählte Themen des analogen Schaltungsentwurfs AE (2) -Physikalische Signale sind oft zu schwach und werden durch Störsignale beeinträchtigt -2. Aufgabe: Design von Verstärkern und Filtern Digitale Kommunikation -Binäre Daten werden über große Distanzen gesendet – Dämpfung und Verzerrung -3. Aufgabe: Design von Empfänger -Andere Beispiele: Elektronik in Festplatten: µV - Eingangssignal muss verstärkt und gefiltert werden. Drahtlose Empfänger, optische Übertragung FilterADCDSP Verstärker 01011

36 36Ausgewählte Themen des analogen Schaltungsentwurfs AE (3) Design von Prozessoren und Speicher -Schnelle internen Signale werden verzerrt und müssen zeitkontinuierlich betrachtet werden -Sense Amplifiers -Design von Logikzellen Optische Sensoren

37 37Ausgewählte Themen des analogen Schaltungsentwurfs AE (4) Digitales Design: Kompromiss zwischen Geschwindigkeit und Leistungsverbrauch Analoges Design: Kompromiss zwischen Geschwindigkeit, Leistungsverbrauch, Verstärkung, Genauigkeit, Versorgungsspannung… Analoge Schaltungen sind viel empfindlicher gegenüber Übersprechen und Rauschen Analogdesign kann nur schwer automatisiert werden Unterschiedliche Ebenen von Abstraktion B A G D S PMOS Verstärker

38 38Ausgewählte Themen des analogen Schaltungsentwurfs Geschichte 1904 Vakuumdiode – Fleming -Negative Kathode – Glühemission – positive Anode 1906 Triode 1947 Halbleitertransistor Brattain, Bardeen, Shockley 1960 MOSFET 1964 Mooresches Gesetz Halbleiter…

39 39Ausgewählte Themen des analogen Schaltungsentwurfs Silizium (15% der Erde) SiO 2 – einer der besten bekannter Isolatoren -(GaAs ICs benutzen Si 3 N 4 oder reines GaAs als Isolator) (GaAs – bessere Mobilität, Rauschen, Lichtdioden…) Atomen freie Elektronen – Dotierungsatomen in cm 3 Si Reines Material wird benutzt (1/ ) 1) Chemische Medoden: Rohsilizium –> HSiCl 3 (Trichlorsilan) -> Destillierung -> T -> Si -> (Polykristall - Solarsilizium) Si (Siemens Prozess) 2) Poly Si wird geschmolzen + P-Dotierung. Impfkristall wird in die Schmelze gebracht und unter Drehen hinausgezogen -> Verunreinigungen bleiben in der Schmelze (Stoffe neigen möglichst rein zu kristallisieren) -> Si Kristall (Halbleitersilizium) -> Wafers werden gesägt (Czochralski Prozess) Technologie HCl HSiCl 3 Rohsilizium Solar Si Reines Halbleitersilizium 1) 2) 3)

40 40Ausgewählte Themen des analogen Schaltungsentwurfs Technologie Front-End Prozesse – Erzeugung von Transistoren Deponierung von Dotierungssubstanzen, Oxidation, Isolierung von Transistoren Back-End Prozesse – Erzeugung von Metalllagen (Al, Cu), Isolatorlagen (SiO2, Glas), Via Löcher (Wolfram). Photolithographie Schritte: Polymer Photolack wird aufgebracht Stepper wird benutzt: Reticle-Dia mit 5X Verkleinerung mittels UV Licht (200 nm) wird projiziert. Photolack wird belichtet, belichtete Stellen härten NaOH wird benutzt, Photolack durch Ätzung entfernt Elektronenstrahllithographie

41 41Ausgewählte Themen des analogen Schaltungsentwurfs Technologie – Implantation von Diffusionswannen Standard N-Well Prozess mit epi-Lage Wafer (Monokristall) Schritt 1 Epi Lage – ein epitaktisch gewachsene Si Schicht (Monokristall) Schritt 2 Schwachdotierte N- und P-Wannen für P und N-Kanal Transistoren werden erzeugt -Maske ist SiO 2 Oxidation Nitrid wird aufgebracht Photolack Ätzung. Ionen (P) werden mit 80KV beschleunigt, Ionenimplantation, Dotierung…

42 42Ausgewählte Themen des analogen Schaltungsentwurfs Wafer Epi Lage SiO 2 Si 2 N 3 Photolack Implantation von Diffusionswannen Wafer Epi Lage Wafer Epi Lage SiO 2 Wafer Epi Lage SiO 2 Si 2 N 3 UV Licht Ätzen Ionenimplantation

43 43Ausgewählte Themen des analogen Schaltungsentwurfs Technologie – Implantation von Diffusionswannen Standard N-Well Prozess mit epi-Lage Wafer (Monokristall) Schritt 1 Epi Lage – ein epitaktisch gewachsene Si Schicht (Monokristall) Schritt 2 Schwachdotierte N- und P-Wannen für P und N-Kanal Transistoren werden erzeugt -Maske ist SiO 2 Oxidation Nitrid wird aufgebracht Photolack Ätzung. Ionen (P) werden mit 80KV beschleunigt, Ionenimplantation, Dotierung…

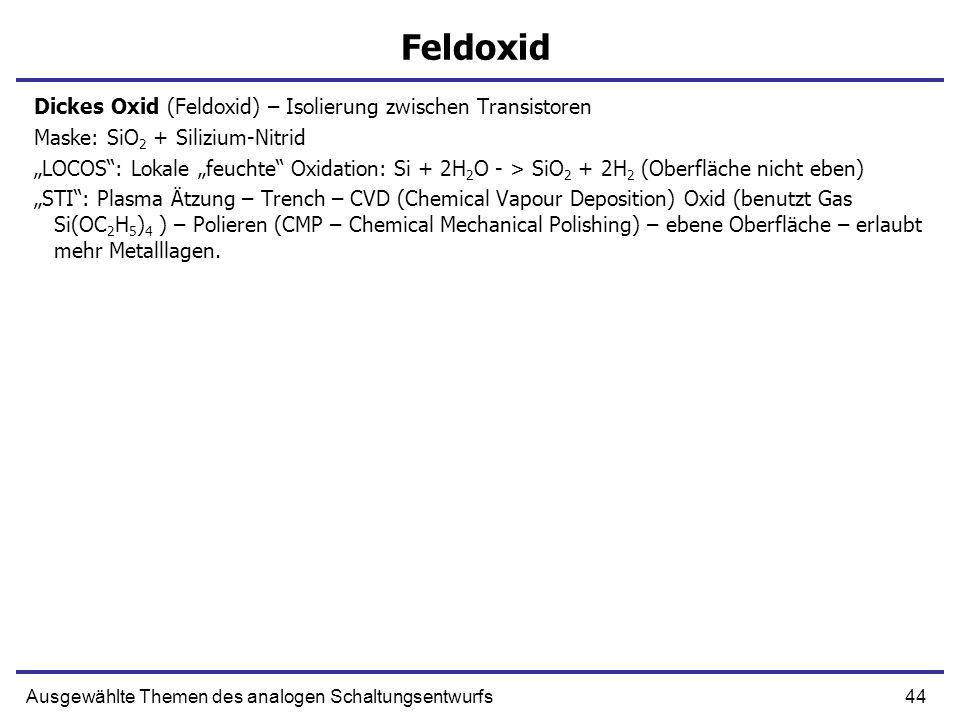

44 44Ausgewählte Themen des analogen Schaltungsentwurfs Feldoxid Dickes Oxid (Feldoxid) – Isolierung zwischen Transistoren Maske: SiO 2 + Silizium-Nitrid LOCOS: Lokale feuchte Oxidation: Si + 2H 2 O - > SiO 2 + 2H 2 (Oberfläche nicht eben) STI: Plasma Ätzung – Trench – CVD (Chemical Vapour Deposition) Oxid (benutzt Gas Si(OC 2 H 5 ) 4 ) – Polieren (CMP – Chemical Mechanical Polishing) – ebene Oberfläche – erlaubt mehr Metalllagen.

45 45Ausgewählte Themen des analogen Schaltungsentwurfs Feldoxid SiO 2 Si 2 N 3 Wafer Epi Lage SiO 2 Si 2 N 3 Lack Ätzen H2OH2O Oxidation SiO 2 Anisotropische Ätzung u. Polieren

46 46Ausgewählte Themen des analogen Schaltungsentwurfs Feldoxid Dickes Oxid (Feldoxid) – Isolierung zwischen Transistoren Maske: SiO 2 + Silizium-Nitrid LOCOS: Lokale feuchte Oxidation: Si + 2H 2 O - > SiO 2 + 2H 2 (Oberfläche nicht eben) STI: Plasma Ätzung – Trench – CVD (Chemical Vapour Deposition) Oxid (benutzt Gas Si(OC 2 H 5 ) 4 ) – Polieren (CMP – Chemical Mechanical Polishing) – ebene Oberfläche – erlaubt mehr Metalllagen.

47 47Ausgewählte Themen des analogen Schaltungsentwurfs Gate Oxid Transistoren (aktive Bereiche) und ohmsche Kontakte sind jetzt isoliert. Der kritischste Schritt – Erzeugung vom Gate – Oxid Trockene thermische Oxidierung (in Sauerstoff Atmosphäre) °C. (Si + O 2 -> SiO 2 ) – 7nm Oxid

48 48Ausgewählte Themen des analogen Schaltungsentwurfs Gate Oxid Epi Lage Oxidation 800° C 0 2

49 49Ausgewählte Themen des analogen Schaltungsentwurfs Gate Oxid Transistoren (aktive Bereiche) und ohmsche Kontakte sind jetzt isoliert. Der kritischste Schritt – Erzeugung vom Gate – Oxid Trockene thermische Oxidierung (in Sauerstoff Atmosphäre) °C. (Si + O 2 -> SiO 2 ) – 7nm Oxid

50 50Ausgewählte Themen des analogen Schaltungsentwurfs Transistor Ganzflächige Abscheidung von Polysilizium – ( CVD ) (Silan – SiH 4 ). Photolack + Polysilizium wird abgeätzt – Gate Elektroden. Maske deckt die aktive Bereiche ab. Rundumisolierung von Gate Elektroden spacer definiert schwach dotierte Source und Drain As (Arsen) und P (Phosphor) Ionen – n+ Drain, Source, ohmsche Kontakte – Polysilizium Gates dienen als Masken – Prozess ist selbstjustierend (self-aligment) B (Bor) Ionen – p+ Drain, Source, ohmsche Kontakte Thermische Ausheilung – Diffusion von Ionen. Ti wird angebracht – TiSi 2 bildet sich am Silizium – SiO 2 Oberfläche reagiert nicht – Ti wird abgeätzt – (self aligned silicide)

51 51Ausgewählte Themen des analogen Schaltungsentwurfs Transistor SiH 4 Chemische Abscheidung Poly-Silizium Photolack Oxidation Ionenimplantation P+ Poly Si thermische Ausheilung

52 52Ausgewählte Themen des analogen Schaltungsentwurfs Metallisierung (selbstjustierendes Silizid) Poly Si Anisotropische Ätzung Aufbringen gasförmigen Titans Silizierung (TiSi 2 ) Ätzung

53 53Ausgewählte Themen des analogen Schaltungsentwurfs Transistor Ganzflächige Abscheidung von Polysilizium – ( CVD ) (Silan – SiH 4 ). Photolack + Polysilizium wird abgeätzt – Gate Elektroden. Maske deckt die aktive Bereiche ab. Rundumisolierung von Gate Elektroden spacer definiert schwach dotierte Source und Drain As (Arsen) und P (Phosphor) Ionen – n+ Drain, Source, ohmsche Kontakte – Polysilizium Gates dienen als Masken – Prozess ist selbstjustierend (self-aligment) B (Bor) Ionen – p+ Drain, Source, ohmsche Kontakte Thermische Ausheilung – Diffusion von Ionen. Ti wird angebracht – TiSi 2 bildet sich am Silizium – SiO 2 Oberfläche reagiert nicht – Ti wird abgeätzt – (self aligned silicide)

54 54Ausgewählte Themen des analogen Schaltungsentwurfs Metallisierung SiO2 und Phosphorglas werden angebracht 1) Via Öffnungen werden gemacht 2) und mit Titan und Wolfram aufgefüllt 3) Polieren 4) Aufbringen von Dielektrikum 5) Sputtern von Al oder Cu 6) Metall wird strukturiert 7) Polieren … Passivierung Die letzte Maske – Öffnungen in Passivierung

55 55Ausgewählte Themen des analogen Schaltungsentwurfs Metallisierung Poly Si Aufbringen von SiO2 und Bor-Phosphor-Silikat-Glas Aufbringen von Wolfram Sputtern von Al oder Cu Strukturierung Aufbringen vom Dielektrikum

56 56Ausgewählte Themen des analogen Schaltungsentwurfs Metallisierung SiO2 und Phosphorglas werden angebracht 1) Via Öffnungen werden gemacht 2) und mit Titan und Wolfram aufgefüllt 3) Polieren 4) Aufbringen von Dielektrikum 5) Sputtern von Al oder Cu 6) Metall wird strukturiert 7) Polieren … Passivierung Die letzte Maske – Öffnungen in Passivierung
