1 1 Vorlesung 5 Interrupts Peter B. Ladkin

2 2 Kommunikation über den Bus CPU läuft mit einer Taktfrequenz I/O Geräte laufen mit anderen Frequenzen Die Propagation der Signale über den Bus ist allgemein langsamer als die CPU Taktfrequenz Ausnahme: die ersten Pentiums liefen mit der gleichen Frequenz wie der Bus (60MHz bzw. 66MHz) 1 Hz = 1 Taktschlag pro Sekunde

3 3 Kommunikation über den Bus Die Pentiums laufen immer mit einem Multiplikator der Busfrequenz Der PCI-Bus läuft mit 33MHz PCIX läuft mit 66MHz Prozessoren laufen mit Frequenzen über 2 GHz (= 2.000MHz)

4 4 Wie kommt I/O rein/raus? Auf der CPU läuft ein Programm Das Programm enthält einen Tastatur-Eingabebefehl z.B. "getc" (1 Byte); "input", "Textfield" (quasi-String, d.h. ein Array von Bytes)

5 5 I/O per Tastatur Die CPU liest die Tastatur-Eingaberegister und leert danach die Register Das eingelesene Zeichen wird gespeichert Wird wiederholt, bis alle Zeichen gelesen worden sind Das "Wort" (Feld von Zeichen) wird von der CPU als Datenstruktur im Speicher abgelegt

6 6 I/O per Tastatur Wie weiß die CPU, wenn es ein Zeichen zum Lesen gibt? Polling: CPU liest ständig die Tastatur-Eingaberegister: z.B. i=10; while (i > 0) do read(TEG-R); if char(TEG-R)then Store; decrement(i); weitermachen

7 7 I/O per Tastatur Sehr ineffizient! CPU-Taktfrequenz ist z.B. 100MHz Fingerfrequenz ist z.B. 5Hz (schnell!) Schleife wird 2 Sekunden laufen D.h., 200M Schleifen-Ausführungen Für nur 10 Bytes!

8 8 Eingabe allgemein Nicht anders als bei der Tastatur Eingabe von der Festplatte ist schneller Sowie Eingabe vom Diskettenlaufwerk Alle sind sehr langsam in Vergleich zur Taktfrequenz der CPU Die Schleife heißt Busy Waiting Busy Waiting: Die CPU tut etwas, obwohl es nichts zu tun gibt

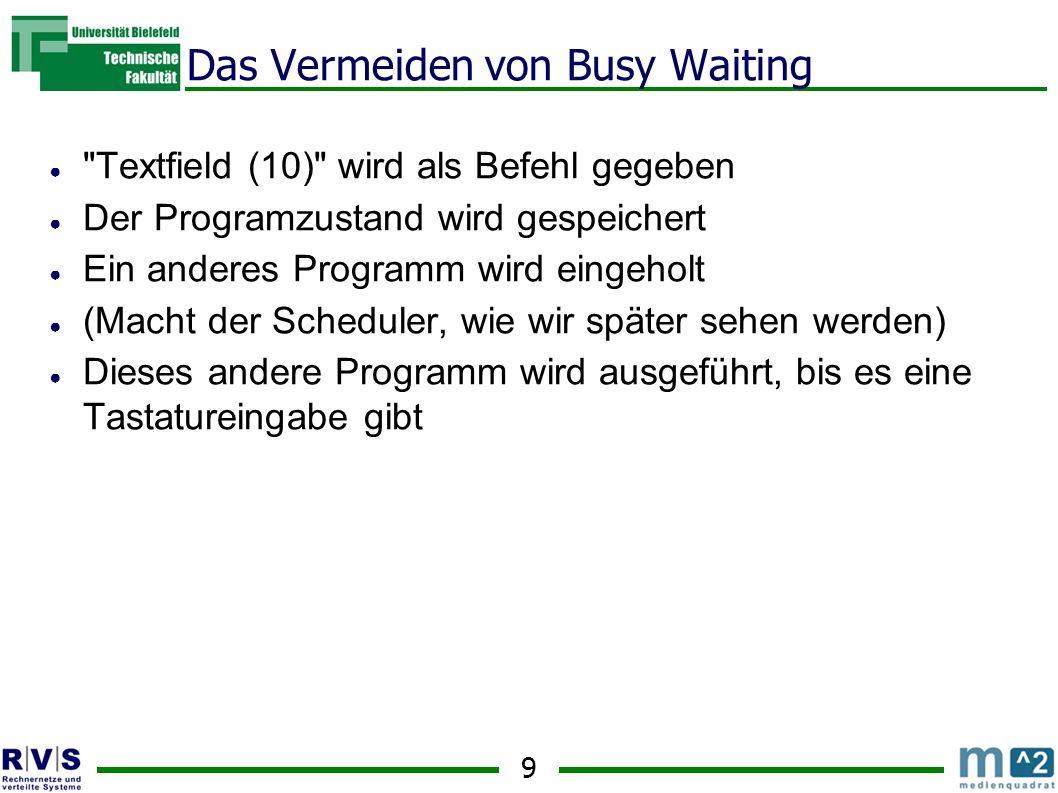

9 9 Das Vermeiden von Busy Waiting "Textfield (10)" wird als Befehl gegeben Der Programzustand wird gespeichert Ein anderes Programm wird eingeholt (Macht der Scheduler, wie wir später sehen werden) Dieses andere Programm wird ausgeführt, bis es eine Tastatureingabe gibt

10 10 Das Vermeiden von Busy Waiting Tastatureingabe in TEG-R wird "bekanntgegeben" Der Zustand vom zweiten Programm wird gespeichert Das erste Programm(-zustand) wird wieder hereingeholt Das Programm verarbeitet die Tastatureingabe

11 11 Das Vermeiden von Busy Waiting Die Schleife heißt jetzt i 0 do read (TEG-R); Store; i <- i - 1; weitermachen Die Schleife läuft nur 10 Mal durch

12 12 "Bekanntgeben" Wie wird "bekanntgegeben"? Es gibt in der CPU eine Reihe von Bits, die Interrupt Bits z.B. ein Bit für die Tastatur Wenn irgendetwas in der TEG-R liegt, wird gleichzeitig das entsprechende Bit "gesetzt" Alles auf der Hardware-Ebene

13 13 "Bekanntgeben" Am Ende eines Befehls-Zyklus (Wir erinnern uns, dass ein Maschinenbefehl aus einer Reihe von Mikrocodebefehlen besteht).....werden die Interrupt Bits gelesen. Die CPU bemerkt, dass das Tastatur-I-Bit gesetzt worden ist Das entsprechende Programm wird hereingeholt

14 14 Alternativen Es kann eine Reihe von Interrupt Bits geben Oder es kann ein (oder wenige) Interrupt Bit(s) geben, plus einem Interrupt Vector (ein Register, das eine Nummer enthält), der sagt, welches Gerät sich gemeldet hat Geräte-IV-Nummern sind bei PCs Also 1-Byte-Register

15 15 Interrupt Handler Für unterschiedliche Interrupts gibt es unterschiedliche Behandlungen z.B. bei einem vom Dekodierwerk ausgelösten "invalid opcode" (ungültiger Befehl) wird eine Sonderfehlermeldung ausgegeben z.B. bei einer Tastatureingabe wird das entsprechende Programm hereingeholt

16 16 Interrupt Handler Es wird also beim Interrupt (gesetzt) eine Sondersoftware hereingeholt, die Interrupt Handler heißt Der entsprechende Interrupt Handler wird hereingeholt und ausgeführt Unterschiedliche Interrupts haben unterschiedliche Handler

17 17 (Non)Maskable Interrupts Ein Interrupt wie "invalid opcode" ist nonmaskable, d.h. er wird immer gelesen und beachtet (der entsprechende Handler wird hereingeholt) Ein I/O Interrupt ist maskable, d.h. er kann zu bestimmten Zeiten (Zyklen) ignoriert werden "Mask Interrupts", "Unmask Interrupts" sind Sonderbefehle

18 18 Maskable Interrupts Interrupts wie Tastatureingabe werden gemasked, wenn etwas sehr wichtiges läuft, das nie unterbrochen werden soll z.B. ein Kernel-Panic bei Unix/Linux Eine Lock-Sensor Eingabe-Leseroutine bei ABS Wenn ein Mutex-Verfahren läuft ("Mutual Exclusion")

19 19 Nonmaskable Interrupts Nonmaskable Interrupts sind die Interrupts, ohne deren Behandlung die CPU nicht richtig weiter laufen kann (oder weiter laufen soll) Für den Pentium 0 divide error 1 debug exception 2 null interrupt 3 breakpoint 4 INTO-detected overflow

20 20 Pentium Interrupts 5 bound range exception 6 invalid opcode 7 device not available 8 double fault 9 coprocessor segment overrun (reserved) 10 invalid task state segment 11 segment not present 12 stack fault 13 general protection

21 21 Pentium Interrupts 14 page fault 15 (Intel reserved: do not use) 16 floating point error 17 alignment check 18 machine check (Intel reserved; do not use) maskable interrupts

22 22 Allgemeine Ausgabe Die CPU möchte etwas ausgeben "print" usw. geben die Zeichen zum Monitor Ausgabe wird zwischengespeichert Device Driver Software wird hereingeholt Device Driver berechnet die entsprechenden Parameter für den Geräte-Controller..und gibt die Parameter an das Gerät weiter

23 23 Allgemeine Ausgabe Die Device Driver gehören zur Betriebssystem- Software Sie werden im "Kernel"-Programm des Betriebssystemes einkompiliert......oder sie liegen nebenan als priviligierte Software und werden vom Kernel aufgerufen Was bedeutet "nebenan"?

24 24 Betriebssystem Software-Schichten

25 25

26 26 Ein Hardware Interrupt-Controller Bus

27 27 Interrupts mit Prioritäten I/O Interrupts können Prioritäten haben Die Prioritäten geben an, welcher Handler "Vorfahrt" hat, wenn gleichzeitig mehrere Interrupts gesetzt werden

28 28 Interrupts mit Priotitäten Wenn mehrere Interrupts gleichzeitig gesetzt werden, wird der Handler des höchstpriorisierten Interrupts aufgerufen. Wenn ein Handler schon läuft, und ein Interrupt mit niedrigerer Priorität gesetzt wird, muss dieser Interrupt warten. Wird ein Interrupt mit höherer Priorität gesetzt, wird der Zustand des Handlers gespeichert und der Handler vom höchsten aufgerufen

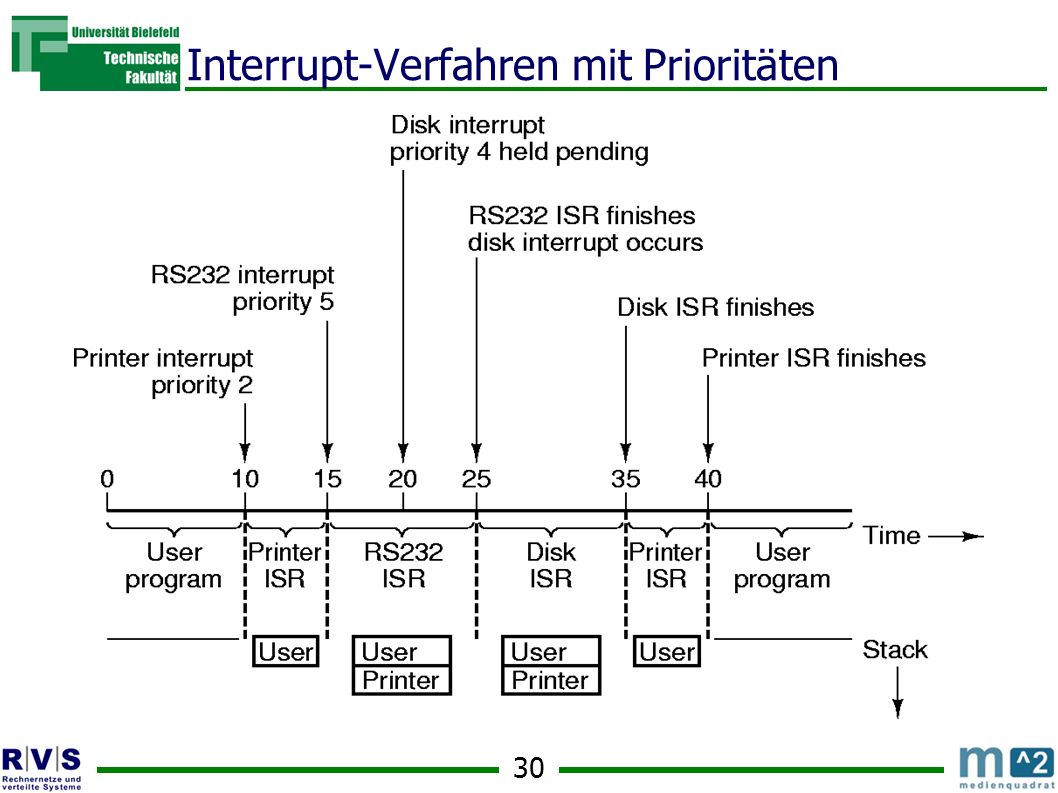

29 29 Interrupt-Verfahren mit Prioritäten Ein Drucker-Interrupt, gefolgt von......einem Serial-Port (RS232) Interrupt, gefolgt von einem Festplatten Interrupt Die Interrupts haben Prioriäten RS232 (Priorität 5); Festplatte (Priorität 4); danach Drucker (Priorität 2)

30 30 Interrupt-Verfahren mit Prioritäten
