Ereignisgesteuerte Programmierung mit VBA User Forms Ereignissteuerung Übungen Christoph Oberweis 2007.

Ähnliche Präsentationen


Präsentation zum Thema: "Ereignisgesteuerte Programmierung mit VBA User Forms Ereignissteuerung Übungen Christoph Oberweis 2007."—  Präsentation transkript:

1 Ereignisgesteuerte Programmierung mit VBA User Forms Ereignissteuerung Übungen Christoph Oberweis 2007

2 2 Agenda In dieser Einheit werden die grundlegenden Elemente von Dialogfeldern und die Möglichkeiten einer ereignisgesteuerten Programmierung unter VBA vorgestellt. Die praktische Übungen orientieren sich thematisch größtenteils an Aufgabenstellungen der kaufmännischen Informationsverarbeitung. C.O. Ereignisgesteuerte Programmierung

3 3 Einführungsbeispiel C.O. Ereignisgesteuerte Programmierung Aufgabe: Im Umfeld einer Fakturierung existiert eine Methode zur Be- rechnung des Bruttopreises. Anforderung an die Problemlösung: Es wird eine Maske mit den üb- lichen Windows – Eigenschaften (Dialogfelder, Buttons usw.) erwartet.

4 4 Einführungsbeispiel C.O. Ereignisgesteuerte Programmierung Aufgabe: Im Umfeld einer Fakturierung existiert eine Methode zur Be- rechnung des Bruttopreises. Anforderung an die Problemlösung: Es wird eine Maske mit den üb- lichen Windows – Eigenschaften (Dialogfelder, Buttons usw.) erwartet. Bezeichnungsfelder (Label) Schaltflächen (Button) Textfelder (Ein - und Ausgabefelder)

5 5 Hier zunächst die Praxis Normalerweise sollte nun die Benutzeroberfläche und das Fachkonzept modelliert werden. Zunächst erfolgt hier aber nun eine Einführung in die Technik der Erstellung von User Forms. Es wird ein neutrales Beispiel gewählt, welches sich durch wenige Mausklicks und Eintragungen auf Standard - Aufgabenstellungen anpassen lässt. C.O. Ereignisgesteuerte Programmierung

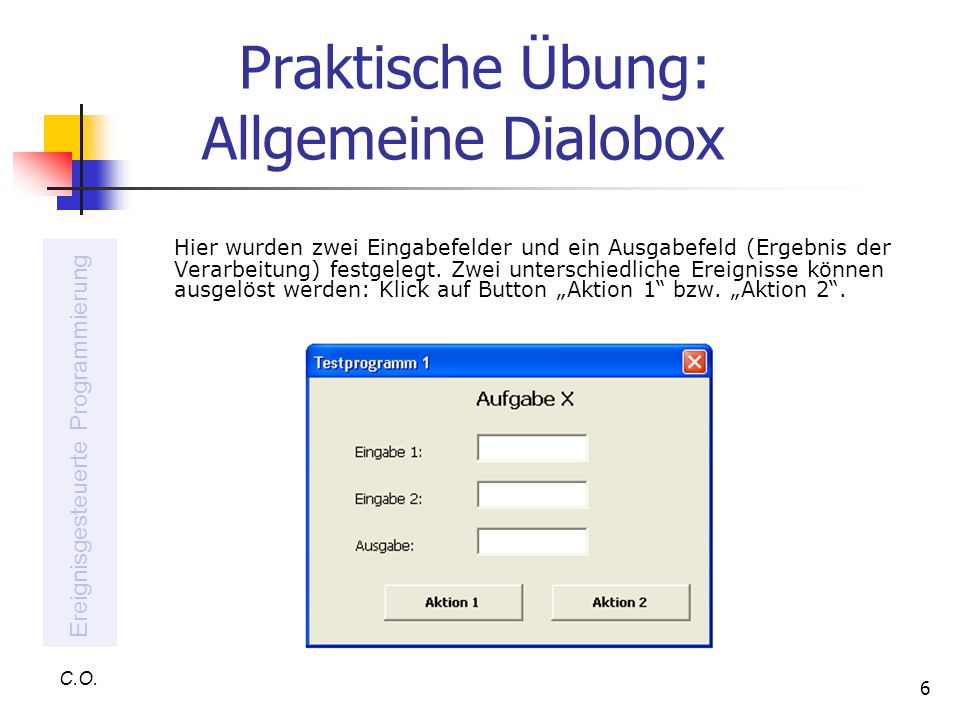

6 6 Praktische Übung: Allgemeine Dialobox Hier wurden zwei Eingabefelder und ein Ausgabefeld (Ergebnis der Verarbeitung) festgelegt. Zwei unterschiedliche Ereignisse können ausgelöst werden: Klick auf Button Aktion 1 bzw. Aktion 2. C.O. Ereignisgesteuerte Programmierung

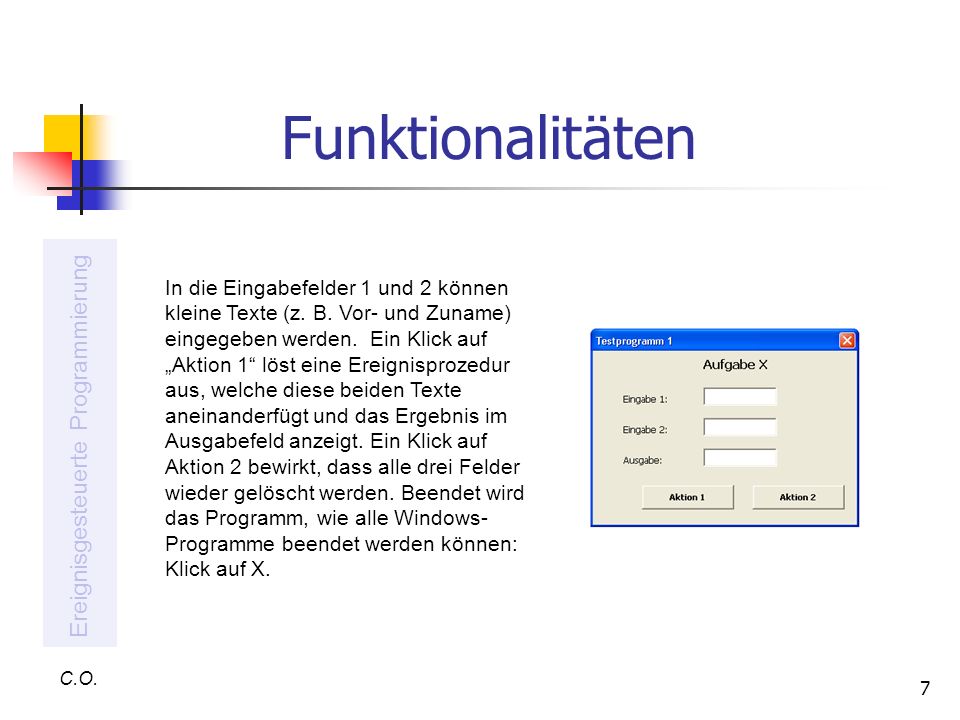

7 7 Funktionalitäten C.O. Ereignisgesteuerte Programmierung In die Eingabefelder 1 und 2 können kleine Texte (z. B. Vor- und Zuname) eingegeben werden. Ein Klick auf Aktion 1 löst eine Ereignisprozedur aus, welche diese beiden Texte aneinanderfügt und das Ergebnis im Ausgabefeld anzeigt. Ein Klick auf Aktion 2 bewirkt, dass alle drei Felder wieder gelöscht werden. Beendet wird das Programm, wie alle Windows- Programme beendet werden können: Klick auf X.

8 8 User Form anlegen C.O. Ereignisgesteuerte Programmierung

9 9 Label C.O. Ereignisgesteuerte Programmierung

10 10 Textfelder C.O. Ereignisgesteuerte Programmierung

11 11 Schaltfläche C.O. Ereignisgesteuerte Programmierung

12 12 Quellcode hinterlegen C.O. Ereignisgesteuerte Programmierung

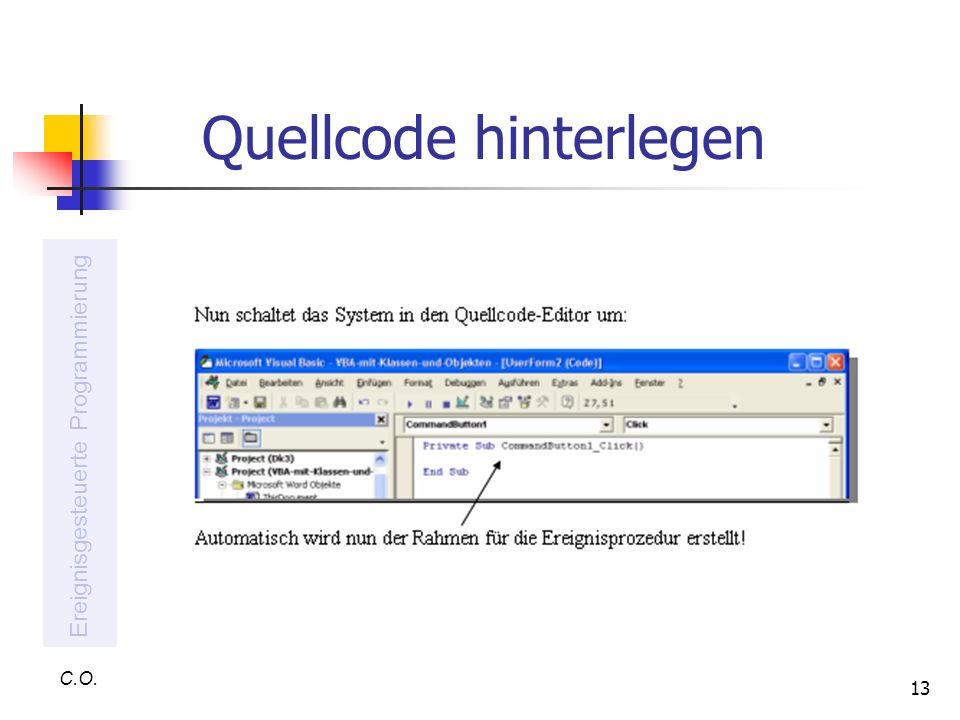

13 13 Quellcode hinterlegen C.O. Ereignisgesteuerte Programmierung

14 14 Quellcode hinterlegen C.O. Ereignisgesteuerte Programmierung

15 15 Quellcode hinterlegen C.O. Ereignisgesteuerte Programmierung

16 16 Botschaften und Ereignisse C.O. Ereignisgesteuerte Programmierung Botschaften senden ist eine zentrale Sichtweise der objektorientierten Programmierung. Es handelt sich dabei um eine Aufforderung eines Senders (der ein Objekt sein kann) an ein Objekt, eine seiner (public) Methoden auszuführen.

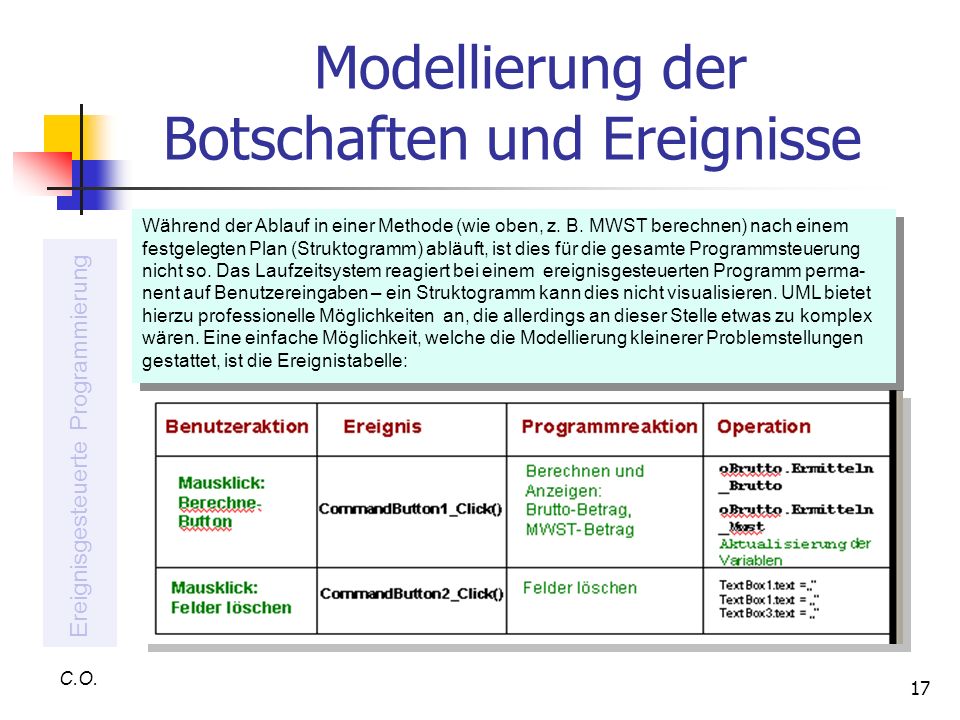

17 17 Modellierung der Botschaften und Ereignisse C.O. Ereignisgesteuerte Programmierung Während der Ablauf in einer Methode (wie oben, z. B. MWST berechnen) nach einem festgelegten Plan (Struktogramm) abläuft, ist dies für die gesamte Programmsteuerung nicht so. Das Laufzeitsystem reagiert bei einem ereignisgesteuerten Programm perma- nent auf Benutzereingaben – ein Struktogramm kann dies nicht visualisieren. UML bietet hierzu professionelle Möglichkeiten an, die allerdings an dieser Stelle etwas zu komplex wären. Eine einfache Möglichkeit, welche die Modellierung kleinerer Problemstellungen gestattet, ist die Ereignistabelle:

18 18 Modellierung der GUI C.O. Ereignisgesteuerte Programmierung

19 19 Modellierung der GUI C.O. Ereignisgesteuerte Programmierung

20 20 Modellierung der Assoziation C.O. Ereignisgesteuerte Programmierung

21 21 Einführungsbeispiel: Klasse C.O. Ereignisgesteuerte Programmierung Option Explicit Private mNetto_Preis As Double Public Property Let Nettopreis(NPr As Double) mNetto_Preis = NPr End Property Public Function Ermitteln_Brutto() Dim Mwst_Betrag Mwst_Betrag = (mNetto_Preis * 19 / 100) Ermitteln_Brutto = mNetto_Preis + Mwst_Betrag End Function Public Function Ermitteln_Mwst() Ermitteln_Mwst = (mNetto_Preis * 19 / 100) End Function Option Explicit Private mNetto_Preis As Double Public Property Let Nettopreis(NPr As Double) mNetto_Preis = NPr End Property Public Function Ermitteln_Brutto() Dim Mwst_Betrag Mwst_Betrag = (mNetto_Preis * 19 / 100) Ermitteln_Brutto = mNetto_Preis + Mwst_Betrag End Function Public Function Ermitteln_Mwst() Ermitteln_Mwst = (mNetto_Preis * 19 / 100) End Function

22 22 Einführungsbeispiel: Form C.O. Ereignisgesteuerte Programmierung Option Explicit Dim oBrutto As clsBrutto Dim net As Double Private Sub CommandButton1_Click() Set oBrutto = New clsBrutto net = TextBox1 oBrutto.Nettopreis = net TextBox2 = oBrutto.Ermitteln_Brutto TextBox3 = oBrutto.Ermitteln_Mwst Set oBrutto = Nothing End Sub Private Sub CommandButton2_Click() TextBox1.text = " " TextBox2.text = " " TextBox3.text = " " End Sub Option Explicit Dim oBrutto As clsBrutto Dim net As Double Private Sub CommandButton1_Click() Set oBrutto = New clsBrutto net = TextBox1 oBrutto.Nettopreis = net TextBox2 = oBrutto.Ermitteln_Brutto TextBox3 = oBrutto.Ermitteln_Mwst Set oBrutto = Nothing End Sub Private Sub CommandButton2_Click() TextBox1.text = " " TextBox2.text = " " TextBox3.text = " " End Sub

23 23 Aufgaben: Sequenz C.O. Ereignisgesteuerte Programmierung Aufgabe 1: Erstellen Sie bitte ein Programm zur Zinsberechnung! Benutzen Sie folgende Formel: Zinsen = Kapital * Zinssatz * Tage / 100 * 360 Aufgabe 2: Ermitteln Sie mit Hilfe eines Programms den durchschnittlichen Benzinverbrauch eines Wagens! Aufgabe 3: Eine Pizzeria bietet zusätzlich zu den normalen Pizza-Angebot für jede Pizzasorte eine Riesenpizza für sieben Personen an. Einzugeben ist der Preis für eine kleine Pizza der gewünschten Pizzasorte; ausgegeben wird der Preis der Riesenpizza. Dieser Preis berechnet sich aus dem Preis der kleinen Pizza multipliziert mit 7 minus einem Preisnachlass von 5,00 Euro.

24 24 Aufgaben: Abfragen C.O. Ereignisgesteuerte Programmierung Aufgabe 4: Eine Versicherung erstattet ihren Mitgliedern einen Teil des Jahresbeitrags zurück: bei mehr als 5-jähriger Mitgliedschaft 9%, andernfalls 4%. Aufgabe 5: Ein Weingut liefert an seine Kunden Wein frei Haus. Eine bestimmte Sorte kostet in einem Sonderangebot 4,00 Euro. Wenn ein Auftrag unter 100 Euro liegt, werden noch 8 Euro für die Verpackung verlangt. Ein Programm soll für eine einzugebene Anzahl Flaschen (Sonderangebot) den Nettopreis berechnen. Aufgabe 6: Ein Programm soll die Lösungen einer quadratischen Gleichung berechnen bzw. angeben, ob und wie viele Lösungen existieren. Einzugeben sind die Koeffizienten.

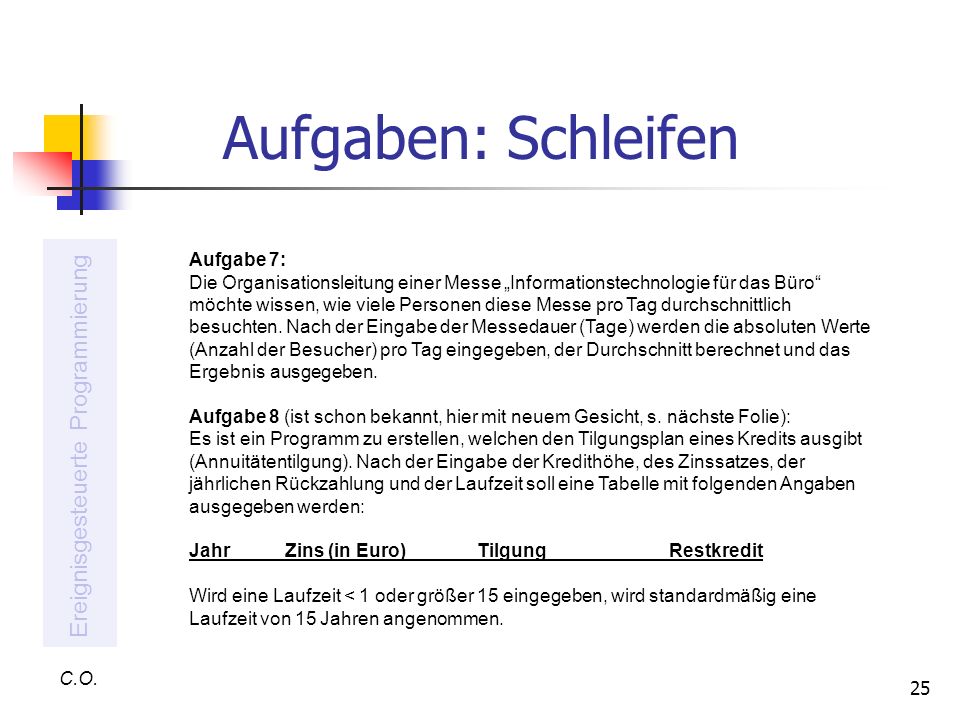

25 25 Aufgaben: Schleifen C.O. Ereignisgesteuerte Programmierung Aufgabe 7: Die Organisationsleitung einer Messe Informationstechnologie für das Büro möchte wissen, wie viele Personen diese Messe pro Tag durchschnittlich besuchten. Nach der Eingabe der Messedauer (Tage) werden die absoluten Werte (Anzahl der Besucher) pro Tag eingegeben, der Durchschnitt berechnet und das Ergebnis ausgegeben. Aufgabe 8 (ist schon bekannt, hier mit neuem Gesicht, s. nächste Folie): Es ist ein Programm zu erstellen, welchen den Tilgungsplan eines Kredits ausgibt (Annuitätentilgung). Nach der Eingabe der Kredithöhe, des Zinssatzes, der jährlichen Rückzahlung und der Laufzeit soll eine Tabelle mit folgenden Angaben ausgegeben werden: JahrZins (in Euro)Tilgung Restkredit Wird eine Laufzeit < 1 oder größer 15 eingegeben, wird standardmäßig eine Laufzeit von 15 Jahren angenommen.

26 26 GUI zur Aufgabe 8 C.O. Ereignisgesteuerte Programmierung

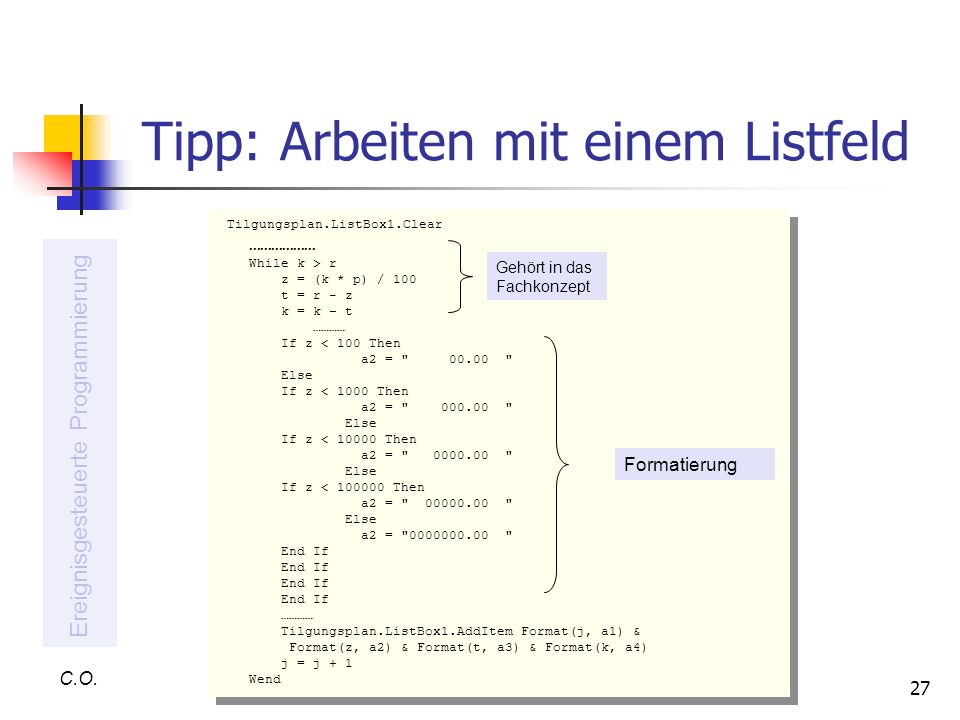

27 27 Tipp: Arbeiten mit einem Listfeld C.O. Ereignisgesteuerte Programmierung Tilgungsplan.ListBox1.Clear ……………… While k > r z = (k * p) / 100 t = r - z k = k – t ………… If z < 100 Then a2 = " " Else If z < 1000 Then a2 = " " Else If z < Then a2 = " " Else If z < Then a2 = " " Else a2 = " " End If ………… Tilgungsplan.ListBox1.AddItem Format(j, a1) & Format(z, a2) & Format(t, a3) & Format(k, a4) j = j + 1 Wend Tilgungsplan.ListBox1.Clear ……………… While k > r z = (k * p) / 100 t = r - z k = k – t ………… If z < 100 Then a2 = " " Else If z < 1000 Then a2 = " " Else If z < Then a2 = " " Else If z < Then a2 = " " Else a2 = " " End If ………… Tilgungsplan.ListBox1.AddItem Format(j, a1) & Format(z, a2) & Format(t, a3) & Format(k, a4) j = j + 1 Wend Gehört in das Fachkonzept Formatierung

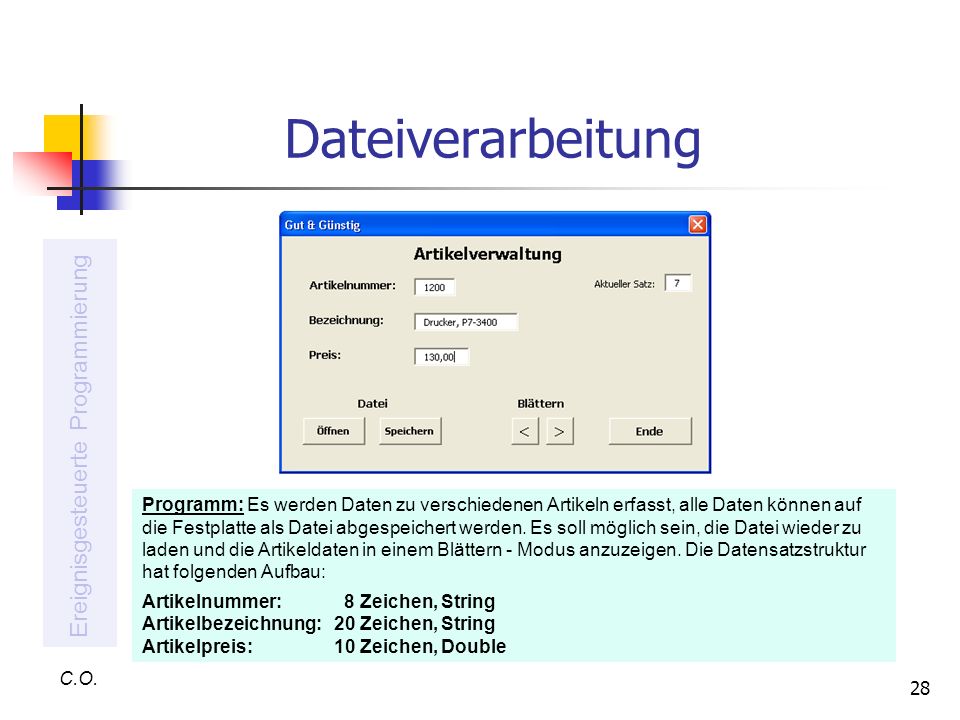

28 28 Dateiverarbeitung C.O. Ereignisgesteuerte Programmierung Programm: Es werden Daten zu verschiedenen Artikeln erfasst, alle Daten können auf die Festplatte als Datei abgespeichert werden. Es soll möglich sein, die Datei wieder zu laden und die Artikeldaten in einem Blättern - Modus anzuzeigen. Die Datensatzstruktur hat folgenden Aufbau: Artikelnummer: 8 Zeichen, String Artikelbezeichnung:20 Zeichen, String Artikelpreis:10 Zeichen, Double

29 29 C.O. Ereignisgesteuerte Programmierung Hinweise zur Problemlösung: Bei der hier formulierten Artikelverwaltung handelt es sich um die erste vereinfachte Version eines Programms, welches später hinsichtlich der Daten und der Funktionen ausgebaut werden sollte. Für die Erfassung der Artikel ist ein Array zu vereinbaren; die einzelnen Array-Elemente bestehen aus Datensätzen (Datenstruktur RECORD). Maximal können (zunächst) 500 Datensätze erfasst und gespeichert werden. Die Datensätze werden durch Mausklick alle abgespeichert oder geladen. Die GUI-Klasse weiß nichts über dieses Datenmodell bzw. darüber, wie die Daten abgespeichert werden. Dies ist Aufgabe einer separaten Klasse. (Ausblick: 3 – Schichten – Modell) Dateiverarbeitung

30 30 C.O. Ereignisgesteuerte Programmierung Public Sub Dat_oeffnen() Open "h:\Artikeldatei" For Input As #1 For mI = 1 To max Input #1, Artikeltabelle(mI).mA_nummer, Artikeltabelle(mI).mA_bezeichnung, Artikeltabelle(mI).mA_preis Next mI Close #1 mI = 1 umspeichern_neu End Sub Public Sub Dat_speichern() umspeichern_alt Open "h:\Artikeldatei" For Output As #1 For mI = 1 To max Write #1, Artikeltabelle(mI).mA_nummer, Artikeltabelle(mI).mA_bezeichnung, Artikeltabelle(mI).mA_preis Next mI End Sub Public Sub Dat_oeffnen() Open "h:\Artikeldatei" For Input As #1 For mI = 1 To max Input #1, Artikeltabelle(mI).mA_nummer, Artikeltabelle(mI).mA_bezeichnung, Artikeltabelle(mI).mA_preis Next mI Close #1 mI = 1 umspeichern_neu End Sub Public Sub Dat_speichern() umspeichern_alt Open "h:\Artikeldatei" For Output As #1 For mI = 1 To max Write #1, Artikeltabelle(mI).mA_nummer, Artikeltabelle(mI).mA_bezeichnung, Artikeltabelle(mI).mA_preis Next mI End Sub Dateiverarbeitung Hinweise zur Codierung:

31 31 Quellen C.O. HELD, B. (2000): EXCEL-VBA-Programmierung. - München, Mark und Technik-Verlag JANKA, A. (2005): VBA mit Word. – Bonn, Galileo Computing – Verlag MARTIN, R. (1999): VBA mit Office 2000 lernen. – Bonn, Addison-Wesley – Verlag Ereignisgesteuerte Programmierung
