Seite 1 DHBW Stuttgart, Studiengang Elektrotechnik, 5. HJ, Vorlesung: Realzeitsysteme Nov 2012 Übungen/Aufgaben zur Vorlesung Realzeitsysteme Inhalte -Übung.

Ähnliche Präsentationen


Präsentation zum Thema: "Seite 1 DHBW Stuttgart, Studiengang Elektrotechnik, 5. HJ, Vorlesung: Realzeitsysteme Nov 2012 Übungen/Aufgaben zur Vorlesung Realzeitsysteme Inhalte -Übung."—  Präsentation transkript:

1 Seite 1 DHBW Stuttgart, Studiengang Elektrotechnik, 5. HJ, Vorlesung: Realzeitsysteme Nov 2012 Übungen/Aufgaben zur Vorlesung Realzeitsysteme Inhalte -Übung Architektur Pipelining -Übung Synchr./asyn. Programmierung Toaster -Übung Taskzustände -Übungen Realzeitscheduling FIFO, SPT, Round Robin, RMS, Least laxity -Übungen Task-Synchronisation wechselseitiger Ausschluss, Deadlock -Übung zum Petri-Netz -Übung zur Speicherverwaltung Kompaktifizierung Anlage -Aufgabe synchrone Programmierung Transportsystem -Aufgaben Scheduling mit Template -Aufgaben Semaphore -Aufgaben Petri-Netze -……………….

2 Seite 2 DHBW Stuttgart, Studiengang Elektrotechnik, 5. HJ, Vorlesung: Realzeitsysteme Nov Personen wollen Wäsche waschen, trocknen und bügeln; Waschen dauert 30 min, Trocknen 40 min und Bügeln 20 min. Architekturen von Realzeitsystemen Übung 3: Wie lange dauern die Aktionen ohne Pipelining? Wie lange dauern die Aktionen mit Pipelining? Pipeline-Verarbeitung von Befehlen: Takt

3 Seite 3 DHBW Stuttgart, Studiengang Elektrotechnik, 5. HJ, Vorlesung: Realzeitsysteme Nov 2012 Realzeitprogrammierung Übung: Toaster 1 - Korb; 2 - Druckfeder; 3 - Heizwendel; 4 - Endlagenkontakt; 5 - Temperatursensor; 6 – Rastung; 7 - Auslösemagnet; 8 - Schaltrelais (oder Triac); 9 - Stopptaste 10 - Drehschalter; 11 - Kontrollanzeige. Wir legen die Brotscheiben ein und drücken den Korb 1 nach unten. Er rastet in dieser Lage ein. Dieser Betriebszustand wird mittels des Endlagenkontaktes 4 signalisiert. Dies bewirkt dass der Toast-Vorgang beginnt. Um ihn zu beenden, wird der Auslösemagnet 7 erregt und somit Rastung 6 ausgelöst. Daraufhin drückt die Druckfeder 2 den Korb 1 wieder nach oben. Zur Beeinflussung des Ablaufs sind eine Stopptaste 9 (vorzeiti- ges Beenden) und ein Dreh- schalter 10 (zum Einstellen des Bräunungsgrades) vorgesehen. Das Toasten selbst beruht auf einer Erregung der Heizwendel 3. Hierzu muss das Schaltrelais 8 erregt werden.

4 Seite 4 DHBW Stuttgart, Studiengang Elektrotechnik, 5. HJ, Vorlesung: Realzeitsysteme Nov 2012 Realzeitprogrammierung Übung: Toaster 1.Realisieren Sie den geschilderten Programmablauf durch synchrones Programmieren, indem Sie ein Flussdiagramm mit Abfrage- und Warteschleifen erstellen. 2.Realisieren Sie den geschilderten Programmablauf durch asynchrones Programmieren, indem Sie die erforderlichen Interrupts kennzeichnen und für jedes Ereignis ein eigenständiges Flussdiagramm erstellen. Die Programme müssen dann durch einen Interrupthandler gestartet werden. Ist was zu erledigen ? erledigen Ereignis 1 erledigen Stop Ereignis 2 erledigen Stop …………

5 Seite 5 DHBW Stuttgart, Studiengang Elektrotechnik, 5. HJ, Vorlesung: Realzeitsysteme Nov 2012 Task-Verwaltung - ne ru - 1 ne re ru ne - 0 P2 P3 P1 P4 TaskAnkunf tszeit Drucken nach Zeiteinheit Benötigte Zeiteinheiten im Zustand running P1056 P2247 P31-2 P4413 Taskzustände und Warteschlangenmodell : Übung: Gegeben seien 4 Prozesse, die zu unterschiedlichen Zeitpunkten gestartet werden und sich in die ready-Warteschlange einreihen. Der Scheduler arbeitet nach dem LIFO-Verfahren. Einige Prozesse benötigen Zugriff auf den Drucker. Die dritte Spalte der nebenstehenden Tabelle gibt an, nach wie vielen Zeiteinheiten im Zustand running ein Prozess auf den Drucker zugreifen möchte. Während der 4 Zeiteinheiten dauernden Druckphase wird der Prozessor für andere Prozesse freigegeben. Nach Beendigung des Druckvorgangs reiht sich der Prozess wieder in die ready-Warteschlange ein. Geben Sie zu den ersten 22 Zeiteinheiten die aktuellen Prozesszustände der Prozesse P1 bis P4 an. Beachten Sie, dass ein ankommender Prozess bei seiner Ankunft den Zustand new annimmt und erst nach einer Zeiteinheit in einen anderen Zustand wechselt, wobei keine CPU-Zeit verbraucht wird. Des Weiteren können Prozesse, die ihren Druckvorgang beendet haben, direkt in den Zustand running wechseln, ohne vorher eine Zeiteinheit im Zustand ready verbringen zu müssen (gilt nur für diese Übung). Unterscheiden sie zum besseren Verständnis beim Zustand suspended zwischen blocked (Drucker ist fremdbelegt) und waiting (Drucker ist eigenbelegt, d.h. Task druckt gerade selber).

6 Seite 6 DHBW Stuttgart, Studiengang Elektrotechnik, 5. HJ, Vorlesung: Realzeitsysteme Nov 2012 Realzeitscheduling FIFO Scheduling (first-in-first-out): Übung: Zeichnen Sie den Ablauf der einzelnen Tasks und berechnen Sie die durchschnittliche Reaktionszeit (Wartezeit im Zustand bereit) dieser Tasks beim FIFO- Verfahren. 10 t [ms] ruhend Task E Task D Deadline für 1. Aus- Führung von Task 2 0 TaskAnkunftszeitAusführungszeit A0 ms4 ms B2 ms3 ms C4 ms6 ms D11 ms3 ms E12 ms6 ms Task C Task B Task A

7 Seite 7 DHBW Stuttgart, Studiengang Elektrotechnik, 5. HJ, Vorlesung: Realzeitsysteme Nov 2012 Realzeitscheduling FIFO Scheduling (first-in-first-out): Hauptproblem bei FIFO ist die Benachteiligung kurzlaufender Jobs durch Langläufer – Beispiel aus dem täglichen Leben: analoges Problem an Supermarktkassen – Lösung hier: Schnellkassen für Kunden mit maximal 10 Artikeln Entsprechend beim CPU-Scheduling: ausführungszeitabhängige Strategien – Shortest-Processing-Time-First (SPT), auch Shortest-Job-First (SJF) – Voraussetzung: Ausführungszeit der Tasks ist bekannt – Man kann zeigen, dass die mittlere Reaktionszeit von SPT für die Klasse der nicht-präemptiven Strategien minimal ist, d.h. SPT ist die optimale Strategie bzgl. der Wartezeit. Übung: Zeichnen Sie den Ablauf der einzelnen Tasks und berechnen Sie die durchschnittliche Reaktionszeit (Wartezeit) dieser Tasks für FIFO und SPT unter der Voraussetzung, dass alle zum Zeitpunkt T=0 kurz hintereinander eintreffen: A,B,C,D. TaskAusführungszeit A6 ms B8 ms C7 ms D3 ms

8 Seite 8 DHBW Stuttgart, Studiengang Elektrotechnik, 5. HJ, Vorlesung: Realzeitsysteme Nov 2012 Realzeitscheduling Round Robin Verfahren: Übung: Zeichnen Sie den Ablauf der einzelnen Tasks und berechnen Sie die durchschnittliche Reaktionszeit (Wartezeit) dieser Tasks beim Round Robin Verfahren (Zeitschlitz = 1ms und 5ms). 10 t [ms] ruhend Task E Task D Deadline für 1. Aus- Führung von Task 2 0 TaskAnkunftszeitAusführungszeit A0 ms4 ms B2 ms3 ms C4 ms6 ms D11 ms3 ms E12 ms6 ms Task C Task B Task A

9 Seite 9 DHBW Stuttgart, Studiengang Elektrotechnik, 5. HJ, Vorlesung: Realzeitsysteme Nov 2012 Realzeitscheduling Scheduling mit festen Prioritäten (fixed priority scheduling (FPS)) mit Rate monotonic scheduling (RMS): Zuteilung der Prioritäten gemäß dem Rate Monotonic Prinzip ist essentiell! Würde man keine Präemption zulassen oder die Prioritäten anders herum verteilen, so würde im obigen Beispiel Task 2 ihre Zeitschranken verletzen. Zeichnen Sie dazu die Abläufe: – Übung1: Vertauschen Sie beim Beispiel auf Seite 24 die Prioritäten, so dass gilt: – Übung2: Ablauf ohne Präemption. TaskPeriode p i Ausführungszeit e i Priorität 1150 ms15 ms1 (hoch) 210 ms1 ms2 (niedrig)

10 Seite 10 DHBW Stuttgart, Studiengang Elektrotechnik, 5. HJ, Vorlesung: Realzeitsysteme Nov 2012 Realzeitscheduling Übung zum Scheduling-Verfahren Gegeben ist nebenstehender Taskplan. Bitte füllen Sie die u.s. Tabelle entsprechend des geforderten Scheduling -Verfahrens aus: 1.FIFO 2.Round Robin 3.Earliest Deadline 4.Least Laxity In dem Fall, dass Prioritäten gesetzt werden müssen, soll dies gemäß der Buchstabenreihenfolge im Alphabet erfolgen. Falls eine Zeitscheibe notwendig ist, ist diese mit 10 ms anzunehmen. TaskDauer in ms Ankunftszeit in ms Deadline in ms A4010keine B10 30 C20050 D ms20 ms30 ms40 ms50 ms60 ms70 ms80 ms90 ms100 ms

11 Seite 11 DHBW Stuttgart, Studiengang Elektrotechnik, 5. HJ, Vorlesung: Realzeitsysteme Nov 2012 Task-Synchronisation Übung zum wechselseitigen Ausschluss: Zwei Task A und B (mit absteigender Priorität, A hat die höchste) benutzen exklusiv zwei gemeinsame Speicherbereiche, die jeweils durch eine Semaphore geschützt werden (gestr. Linie = Programmcode, nT = Ausführungsdauer). Tragen Sie den zeitlichen Verlauf mit den entsprechenden Taskzuständen (blockiert = wartet auf Sema, ablaufwillig = durch höhere Prio verdrängt) der zwei Tasks im Bereich 0<=t<=20T ein, wobei sie zwei Fälle unterscheiden: Fall 1: Task A wird bei T=5t und B bei T=0t gestartet Fall 2: Task A wird bei T=2t und B bei T=0t gestartet Die zwei Semaphore S1 und S2 sind mit 1 initialisiert. Task B ( Prio 2) T REQ S1 REL S1 END 2T T REQ S2 3T REL S2 2T Task A ( Prio 1) T REQ S2 REL S2 END 2T T REQ S1 3T REL S1 2T

12 Seite 12 DHBW Stuttgart, Studiengang Elektrotechnik, 5. HJ, Vorlesung: Realzeitsysteme Nov 2012 Task-Synchronisation Übung: Formular zum Zeichnen der Soll-Abläufe ablaufwillig blockiert laufend ablaufwillig blockiert laufend Task A Task B

13 Seite 13 DHBW Stuttgart, Studiengang Elektrotechnik, 5. HJ, Vorlesung: Realzeitsysteme Nov 2012 Task-Synchronisation Verklemmungen Beispiel 3: Deadlock durch Programmierfehler (Erzeuger/Verbraucher-Problem) Wie ist der Programmierfehler zu beheben? While (true) { REQ SWait; REQ SFree; /*erzeuge Produkt*/ REL SWait; REL SProd; } Erzeuger While (true) { REQ SProd; REQ SWait; /*verbrauche Produkt*/ REL SWait; REL SFree; } Initialisierung: SWait = 1 SFree = 2 SProd = 0 Verbraucher

14 Seite 14 DHBW Stuttgart, Studiengang Elektrotechnik, 5. HJ, Vorlesung: Realzeitsysteme Nov 2012 Task-Synchronisation Übung: gegenseitiges Blockieren beim Zugriff auf kritische Bereiche Zeichnen Sie bitte den Soll-Ablauf der zwei Tasks A und B unter Verwendung des priority ceiling protocols (pcp) im Bereich 0<=t<=20T ein: ablaufwillig blockiert laufend ablaufwillig blockiert laufend Task A Task B

15 Seite 15 DHBW Stuttgart, Studiengang Elektrotechnik, 5. HJ, Vorlesung: Realzeitsysteme Nov 2012 Petrinetze zur Synchronisation Grundlegende Verhaltensweisen von Petri-Netzen Übung: Erläutern Sie die Schaltweise der zwei Petri-Netze a) und b)

16 Seite 16 DHBW Stuttgart, Studiengang Elektrotechnik, 5. HJ, Vorlesung: Realzeitsysteme Nov 2012 Speicherverwaltung Übung zum Thema Kompaktifizierung: Welche der 3 Auf der nächsten Seite angegebenen Kompaktifizierungen ist die optimale: 1, 2 oder 3? Berechnen Sie dazu die notwendigen Speicherplatz- Verschiebungen von der Ausgangssituation zu den jeweiligen alternativen Endsituationen. 0K 300K 500K 600K 1000K 1200K 1500K 1900K 2100K P1 P2 Betriebs- system P3 P4 300K 400K 200K Ausgangssituation

17 Seite 17 DHBW Stuttgart, Studiengang Elektrotechnik, 5. HJ, Vorlesung: Realzeitsysteme Nov 2012 Speicherverwaltung Beispiele für Kompaktifizierung 0K 300K 500K 600K 1000K 1200K 1500K 1900K 2100K 0K 300K 500K 600K 1000K 1200K 1500K 1900K 2100K 0K 300K 500K 600K 1000K 1200K 1500K 1900K 2100K P1 P2 Betriebs- system P3 P4 900K ??K verschoben 1) 3) 2)

18 Seite 18 DHBW Stuttgart, Studiengang Elektrotechnik, 5. HJ, Vorlesung: Realzeitsysteme Nov 2012 Speicherverwaltung Beispiel für Beladys Optimalalgorithmus (BO): Es wird die Seite ersetzt, auf die in der Zukunft am längsten nicht zugegriffen wird Speichergröße m=3; 8 Seitenfehler Beispiel für Least Recently Used (LRU): Es wird die Seite ersetzt, auf die am längsten nicht mehr zugegriffen wurde (19 Seitenfehler bei m=1) m=4; 10 Seitenfehler Übung: Wieviele Seitenfehler gibts beim Beladys Optimalalgorithmus?

19 Seite 19 DHBW Stuttgart, Studiengang Elektrotechnik, 5. HJ, Vorlesung: Realzeitsysteme Nov 2012 Aufgaben zur Vorlesung Realzeitsysteme Anlage -Aufgabe synchrone Programmierung Transportsystem -Aufgaben Scheduling mit Template -Aufgaben Semaphore -Aufgaben Petrinetze -……………….

20 Seite 20 DHBW Stuttgart, Studiengang Elektrotechnik, 5. HJ, Vorlesung: Realzeitsysteme Nov 2012 Aufgabe Synchrone Programmierung Kameradaten- verarbeitung aufrufen t == ? t = Motorsteuerung aufrufen t = Ende der Unterbrechung Periodische Unterbrechung im Abstand T ja nein Motorsteuerung Kameradaten- verarbeitung ruhend T 2T 3T4T 5T 6T Teilaufgaben zur Steuerung eines fahrerlosen Transportsystems: - Task 1 übernimmt Kameradatenverarbeitung mit Periode T - Task 2 steuert den Motor mit Periode 2T 1) Wie ist die Variable t im Flussdiagramm zu programmieren, damit der u.g. zeitliche Ablauf gegeben ist? 2) Wie sieht Flussdiagramm und zeitlicher Ablauf aus, wenn Task 1 mit der Periode 2T und Task 2 mit der Periode 3T aufgerufen werden? 3) Kann es zu einer Verletzung der Einhaltung der Periodenzeiten kommen, obwohl die Summe der Ausführungszeiten <= T ist?

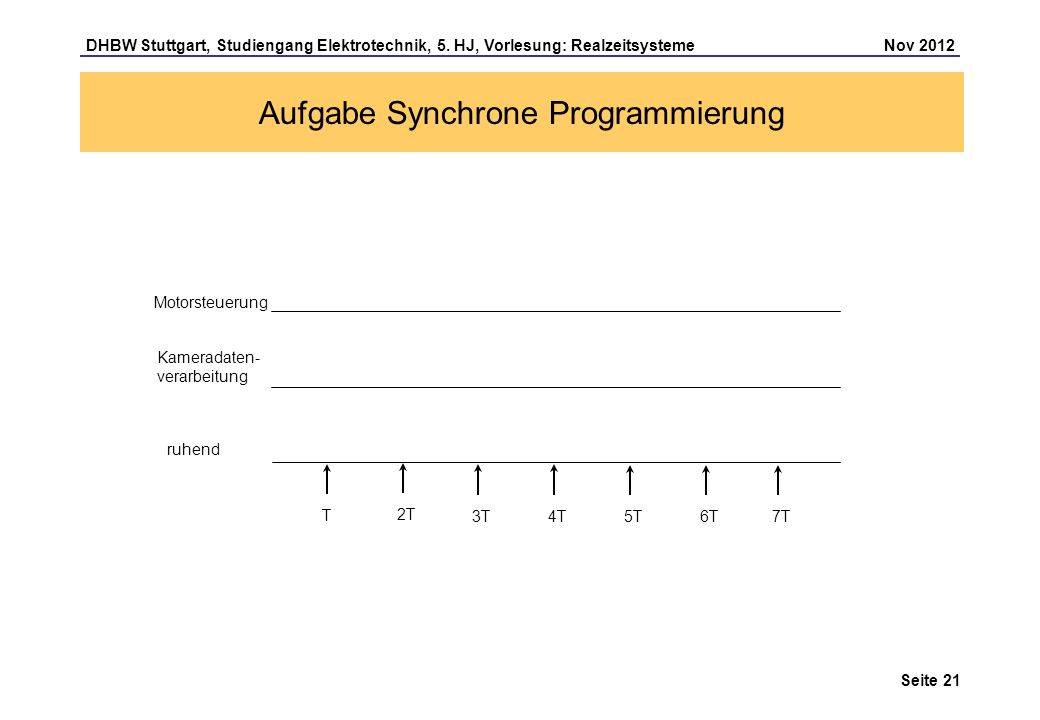

21 Seite 21 DHBW Stuttgart, Studiengang Elektrotechnik, 5. HJ, Vorlesung: Realzeitsysteme Nov 2012 Aufgabe Synchrone Programmierung Motorsteuerung Kameradaten- verarbeitung ruhend T 2T 3T4T 5T 6T 7T

22 Seite 22 DHBW Stuttgart, Studiengang Elektrotechnik, 5. HJ, Vorlesung: Realzeitsysteme Nov 2012 Aufgabe Scheduling Aufgaben (Voraussetzung: Tasks werden EINEM Prozessor zugeteilt): 1) Vergeben Sie die Prioritäten nach dem Rate Monotonic Prinzip 2) Stellen Sie den zeitlichen Verlauf aller 4 Tasks dar unter der Voraussetzung, dass alle Tasks gleichzeitig bereit sind (s. Lösungsblatt 1) 3) Zeichnen Sie für die Task 3 ihre Zustände (ruhend, ablaufwillig, laufend) über eine Zeitachse von 0 bis 250 ms (s. Lösungsblatt 2). AusführungszeitPeriodendauerPriorität Task 120 ms500 ms? Task 210 ms40 ms? Task 330 ms160 ms? Task 440 ms110 ms?

23 Seite 23 DHBW Stuttgart, Studiengang Elektrotechnik, 5. HJ, Vorlesung: Realzeitsysteme Nov 2012 Aufgabe Scheduling Task t [ms] Priorität Task 3 Task Lösung zu Aufgabe 1: In Abhängigkeit der Periodendauer ergibt sich folgende Prioritätsvergabe: P(2) > P(4) > P(3) > P(1) Vorlage zur Aufgabe 2: Task 2 250

24 Seite 24 DHBW Stuttgart, Studiengang Elektrotechnik, 5. HJ, Vorlesung: Realzeitsysteme Nov 2012 Aufgabe Scheduling 100 t [ms] Zustand von Task Taskzustände in Abhängigkeit der Zeit 250 ruhend ablaufwillig laufend blockiert In einem rein zeitgesteuerten System entfällt der Zustand blockiert (stattdessen ruhend). In ereignisgesteuerten Systemen wartet die Task auf ein Zeitgeberereignis und ist dann dem Zustand blockiert zuzurechnen.

25 Seite 25 DHBW Stuttgart, Studiengang Elektrotechnik, 5. HJ, Vorlesung: Realzeitsysteme Nov 2012 Aufgaben Semaphore Übersicht (Dijkstra) Einsatz von Semaphoren: Wechselseitiger Ausschluss (INIT = 1): REQ …. Kritischer Bereich …. REL Zählende Semaphore (INIT = N): Bis zu N verschiedene Prozesse dürfen in den kritischen Bereich eintreten (z.B. N=4: Nutzung von vier verfügbaren Bandgeräten) Blockierende Semaphore (INIT = 0) dient zur Prozesssynchronisation: Nach Prozess A kommt Prozess B (Reihenfolge), P()-Operation an der Stelle, wo gewartet werden muss und V()-Operation signalisiert, dass Wartebedingung erfüllt ist Prozess A ….. REL S REQ S ….. Prozess B Notationen: P(S) = passeeren = Verringern um den Wert 1: Request, wait, down, aquire, … V(S) = vrijgeven = Erhöhen um den Wert 1: Release, up, signal, … Beachte: Deadlocks (Verklemmungen) entstehen, wenn die Reihenfolge der P/V-Operationen falsch gewählt wurde.

26 Seite 26 DHBW Stuttgart, Studiengang Elektrotechnik, 5. HJ, Vorlesung: Realzeitsysteme Nov 2012 Aufgaben Semaphore Beispiele aus dem Internet Philosophenproblem: Durchsetzen einer Reihenfolge: Wechselseitiger Ausschluss: Erzeuger/Verbraucherproblem:

27 Seite 27 DHBW Stuttgart, Studiengang Elektrotechnik, 5. HJ, Vorlesung: Realzeitsysteme Nov 2012 Aufgaben Semaphore Aufgabe 1 Vorgegeben sind die Anordnung von Semaphor-Anweisungen am Anfang und am Ende dreier Tasks A, B und C. In der folgenden Tabelle sind die Anfangswerte für die drei Semaphor-Variablen S1, S2 und S3 eingetragen. Ermitteln Sie für die 4 Fälle a), b), c) und d) der Tabelle, ob und in welcher Reihenfolge diese Tasks bei der angegebenen Initialisierung der Semaphor-Variablen ablaufen. REQ S1 Task A REL S2 REQ S2 Task B REL S3 REL S1 REQ S3 Task C REL S2 Falla)b)c)d) S12320 S20010 S32213

28 Seite 28 DHBW Stuttgart, Studiengang Elektrotechnik, 5. HJ, Vorlesung: Realzeitsysteme Nov 2012 Aufgaben Semaphore Aufgabe 2 Task C läuft an, wenn A und B abgelaufen sind. A B C S2 S1 Task A REL S1 Task B REL S2 REQ S1 REQ S2 Task C Aufgabe: Task C läuft an, wenn A oder B abgelaufen sind. Zeichne das Petri-Netz und formuliere die Semaphor-Anweisungen.

29 Seite 29 DHBW Stuttgart, Studiengang Elektrotechnik, 5. HJ, Vorlesung: Realzeitsysteme Nov 2012 Aufgaben Semaphore Aufgabe 3 Gegeben ist folgendes Petri-Netz (Stellen-/Transitions-Netz) zur Beschreibung der Ablaufreihenfolge dreier Tasks A, B und C. Wie lautet die Ablaufreihenfolge, wenn S1 = S2 = S3 = 0, S4 = 1 ist und S1 mit 1 initialisiert wird? Ergänzen Sie die Taskanweisungen für A, B und C am Anfang und am Ende mit den entsprechenden Semaphore-Anweisungen (REQ und REL), so dass der Ablauf der o. g. Reihenfolge entspricht und kein Deadlock möglich ist? A B C S2 S4 S3 S1 Init

30 Seite 30 DHBW Stuttgart, Studiengang Elektrotechnik, 5. HJ, Vorlesung: Realzeitsysteme Nov 2012 Aufgaben Semaphore Aufgabe 4 Durch eine geeignete Synchronisierung soll der folgende Ablauf von 4 Tasks (3 Überwachungs- tasks und 1 Protokollierungstask) erzwungen werden: U1 P U2 P U3 P 1) Führen Sie in jeder Task die erforderlichen Semaphor-Anweisungen ein, mit denen die geforderte Reihenfolge sichergestellt ist. 2) Wie müssen die von Ihnen benutzten Semaphor-Variablen initialisiert werden, damit die geforderte Reihenfolge bei der Task U1 beginnt?

31 Seite 31 DHBW Stuttgart, Studiengang Elektrotechnik, 5. HJ, Vorlesung: Realzeitsysteme Nov 2012 Aufgaben Petrinetz Stufenweises Vorgehen beim Modellieren 1)Interpretation für Stellen und Transitionen 2)Kausalen Stellen-/Transitionszusammenhang formulieren 3)Entwurf eines zusammenhängenden Prozess-Netzes 4)Festlegung von Anfangsmarkierungen und Schaltregeln Stellen (passive Elemente)Transitionen (aktive Elemente) ZuständeÜbergänge AussagenBeweise ReagenzienChem. Reaktionen MaterialienProduktionsaktivitäten SpeicherProzessoren Gewicht n>1: Kanten bewegen beim Schalten n Marken. Kapazität k>1 : Transition t kann erst dann schalten, wenn die Kapazität keiner der Stellen im Nachbereich von t überschritten wird.

32 Seite 32 DHBW Stuttgart, Studiengang Elektrotechnik, 5. HJ, Vorlesung: Realzeitsysteme Nov 2012 Aufgaben Petrinetz Aufgabe 1 Bilden Sie folgenden Ablauf bei einem Frisör als Petrinetz ab; als (markenerzeugende Systemgrenzen gelten die zwei Transitionen Eingang und Ausgang: Im Warteraum eines Frisörs sind 10 Stühle, auf denen drei Kunden sitzen Es gibt zwei Bedienstete, die jeweils einen Kunden bedienen; während der Bedienung kann der Frisör den Kunden nicht wechseln Eine Bedienung läuft immer in folgender Reihenfolge ab: Haare waschen, Haare schneiden, Haare trocknen Es gibt für die zwei Frisöre nur folgende Hilfsmittel: eine Schere und einen Trockner Die Hilfsmittel werden nach Gebrauch wieder zurückgelegt bzw. frei gegeben Hinweis: Kunden, Bedienstete und Hilfsmittel sind Stellen bzw. Marken

33 Seite 33 DHBW Stuttgart, Studiengang Elektrotechnik, 5. HJ, Vorlesung: Realzeitsysteme Nov 2012 Aufgaben Petrinetz Aufgabe 2 Bilden Sie folgenden Ablauf einer Leiterplattenbestückung durch zwei Roboter als Bedingung/Ereignis-Netz ab: 2 Roboter bestücken Leiterplatten mit elektronischen Bauelementen Bauelemente (unbestückte Leiterplatinen) werden auf einem Fließband antransportiert Ist einer der Roboter frei, nimmt er die Leiterplatte vom Fließband und montiert die Bauelemente Sind beide Roboter frei, wird nichtdeterministisch entschieden, wer die Leiterplatte nimmt Nur jeweils eine Leiterplatte darf zu einem Zeitpunkt abtransportiert werden Zusatzaufgabe: Beim Bestücken darf jeweils nur EIN Roboter auf das Bauelemente- Magazin zugreifen

34 Seite 34 DHBW Stuttgart, Studiengang Elektrotechnik, 5. HJ, Vorlesung: Realzeitsysteme Nov 2012 Aufgaben Petrinetz Aufgabe 3 Gegeben ist folgendes Petri-Netz (Stellen/Transitions-Netz) zur Beschreibung der Ablaufreihenfolge der zwei Task A und B: ABABAB…. TeilAufgabe a: Erweitern Sie das Netz um Transitionen und Stellen, damit die Reihenfolge lautet: AABBAABB… Gewicht und Kapazität sollen weiter = 1 sein. TeilAufgabe b: Sie können für dieselbe Reihenfolge AABBAABB… die Anzahl der Transitionen und Stellen verringern, wenn sie ein Gewicht > 1 zulassen. Zeichnen Sie ein entsprechendes Petrinetz. A B S2 S1 Init
