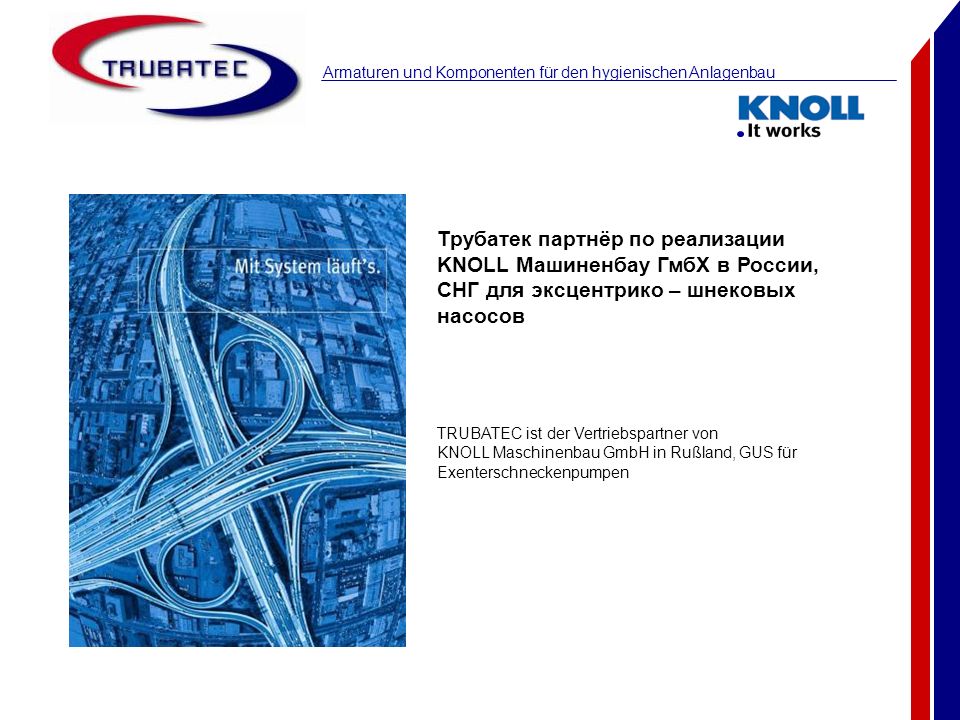

1 Armaturen und Komponenten für den hygienischen Anlagenbau Трубатек партнёр по реализации KNOLL Машиненбау ГмбХ в России, СНГ для эксцентрико – шнековых насосов TRUBATEC ist der Vertriebspartner von KNOLL Maschinenbau GmbH in Rußland, GUS für Exenterschneckenpumpen

2 Armaturen und Komponenten für den hygienischen Anlagenbau Технические особенности Technische Merkmale EvenWall ® Модульная установка modularer Aufbau Надёжные соединения verliersichere Verbindungs- elemente Интеллегентное подключение intelligente Schnittstellen Подготовлено к обогреву vorbereitet für Beheizung Кардан с манжетой Gelenk mit Manschette Объёмное уплотняющее пространство großzügiger Dichtungsraum Быстрораз ъёмное соединение Clamp- verschluss Отсутствие мёртвых и dead- end- зон totraumarm und dead- end-frei Двустороннее уплотнение корпуса подшипника beidseitig abgedichtetes Lagergehäuse

3 Armaturen und Komponenten für den hygienischen Anlagenbau,,,,,,,,, Соединение verliersicher Verbindung Цилиндрическая предохранительная гильза предотвращает непредвиденное раскрепление деталей насоса. zylindrische Sicherungs-hülse verhindert das unbeabsichtigte Lösen von Pumpenteilen Кольца определяют позицию предохранительной гильзы и предотвращают внедрение продукта в разъём. O-Ringe arretieren die Position der Sicherungs-hülse und verhindert das Eindringen von Medium in die Passung

4 Armaturen und Komponenten für den hygienischen Anlagenbau Модульная установка modularer Aufbau Вариант насоса Pumpsatz 15/20 15/40 20/20 20/40 25/10 25/20 30/10 40/10 Модульные кольца формируют систему постановки. Возможность адаптации 8 вариантов насосов Modulringe bilden ein Baukastensystem; 8 Pumpsatzvarianten können adaptiert werden

5 Armaturen und Komponenten für den hygienischen Anlagenbau Карданное соединение с манжетой Gelenk mit Manschette Преимущества Vorteile Оптимальный поток strömungsgünstig Оптимальная промывка gut reinigungsfähig CIP- и SIP- Мойка CIP- und SIP-Reinigung Возможна смазка карданного соединения Schmierung des Gelenkes möglich

6 Armaturen und Komponenten für den hygienischen Anlagenbau Материалы Werkstoffe Уплотнение Dichtung: FDA допущенные эластомеры разного качества Elastomere, verschiedene Qualitäten Скользящее уплотнение Gleitringdichtung: SIP- и CIP- промываемы, Стандарт Q1/Q2 Standard Q1/Q2 Статор Stator: FDA допущенные эластомеры разного качества FDA zugelassene Elastomere, verschiedene Qualitäten Материалы соприкосающиеся с продуктом Нерж. cталь (1.4404) AISI 316L Produktberührte Metallteile : Edelstahl (1.4404) AISI 316L Ротор Rotor: Нерж. cталь Edelstahl (1.4571) AISI 316L

7 Armaturen und Komponenten für den hygienischen Anlagenbau Stator in EvenWall® (gleichmäßige Elastomerwandstärke) konventioneller Stator (zylindrische Ausführung) Равномерная линия уплотнённости и вследствии чего минимальная разработка деталей при разнице теплопроводимости во время SIP- и CIP- мойки. gleichmäßige Dichtlinie und dadurch geringer Verschleiß auch bei hoher Wärmeeintragung durch SIP- und CIP- Reinigung Короткое исполнение насоса из за минимирования ступеней давления kürzere Baulänge des Pumpsatzes durch Minimierung der Druckstufen Минимальные затраты на запасные детали Kostenreduzierung der Verschleißteile (Werkstoffeinsparung) Снижение расходов на моменты пуска и производственных циклов на механически загруженные детали. Reduzierung der Anfahrmomente und Lebenszykluskosten der mechanisch beanspruchten Teile Экономия энергозатрат Einsparung von Energiekosten Значительно улучшенныый отвод теплонагрева.wesentliche Verbesserung der Wärmeableitung Преимущества исполнения Vorteile der Ausführung EvenWall® Повышение давления при ступени миниумум 10 бар за счёт оптимальной точности между материалом ротора и статора Druckerhöhung bei einer Stufe mindestens 10 bar durch optimale Verpressungsgenauigkeit zwischen Rotor und Statormantel

8 Armaturen und Komponenten für den hygienischen Anlagenbau Защита от сухой работы Trockenlaufschutz Feststoff-Stator in Halbschalentechnik Защита от избыточного давления Überdrucksicherung Крепёжная пластина крепко смонтирована или на колёсиках Grundplatte (fest montiert oder fahrbar) Двойная рубашка для обогрева Doppelmantel zur Beheizung Различные приводные системы verschiedene Antriebsarten Статор в соответсвии KNOLL базиса. Stator in KNOLL-Resistant Опции Optionen Резьба Milchgewinde nach DIN (Standard) Ассептическое соединеие Aseptik-Verschraubung DIN DIN-Фланцы / Flansche nach EN1092 Подключения Anschlüsse: Дальнейшие опции Weitere Optionen :

9 Armaturen und Komponenten für den hygienischen Anlagenbau MX20S с опорной пластиной и опорной ножкой mit Grundplatte und Druckstutzenfuß Сторона всасывания и давления молочное соединение DN65 Saug- und Druckstutzen Milchgewinde DN65

10 Armaturen und Komponenten für den hygienischen Anlagenbau Вертикальное направление vertikale Anordnung Самовсасывающий эксцентриково – шнековый насос MX20 для откачки из ёмкостей с пластиной для поключения Selbstansaugende Exzenter- schneckenpumpe MX20 zur Fassentleerung mit Schnittstelle zur Folgeplatte

11 Armaturen und Komponenten für den hygienischen Anlagenbau Saugstutzen DN100 mit erweitertem Sauggehäuse Rachenversion MX20 Предназначены для тягучих продуктов и продуктов с частичками Geeignet für zähfließende Medien und Medien mit großen Stückigkeiten

12 Armaturen und Komponenten für den hygienischen Anlagenbau Rachengehäuse

13 Armaturen und Komponenten für den hygienischen Anlagenbau Давление Druck:макс. 40 бар Производительность Förderstrom:2.000 до л/ч Вязкость Viskosität:до mPas Температура-30° C до 122° C Применение MX30 Einsatzgrenzen

14 Armaturen und Komponenten für den hygienischen Anlagenbau Области применения Einsatzgebiete Продукты питания Lebens-/ Genussmittel Мол. заводы Molkerei Сахар Zucker Мыло, Жиры Seifen/Fette Химия Chemie Напитки Getränke Фармацев тика Pharmazie Краск и, лаки Farben / Lacke Космети ка Kosmetik

15 Armaturen und Komponenten für den hygienischen Anlagenbau Актуальный проект Aktuelles Projekt Сгущённое молоко Kondensmilch MX30S-50/20 Сгущённое молоко Kondensmilch 70° C прибл. 15 bar Горизонтальное horizontale Anordnung прибл л/ч Тип насоса Pumptyp: Продукт Medium: Температура Temperatur: Давление Druck: Исполнение Aufstellung: Производительность Förderleistung:

16 Armaturen und Komponenten für den hygienischen Anlagenbau MX20R-40/20 Густые жидкости как сливки, йогурт sensible, dickflüssige Medien, wie Sahne, Joghurt ° C прибл. 1 bar horizontale Anordnung прибл л/ч Тип насоса Pumptyp: Продукт Medium: Температура Temperatur: Давление Druck: Исполнение Aufstellung: Производительность Förderleistung:

17 Armaturen und Komponenten für den hygienischen Anlagenbau Актуальный проект Aktuelles Projekt MX20S-25/10 Фармацевтические продукты Pharmazieprodukt ° C ca. 3 bar Горизонтальное исполнение.horizont. Anordnung 150 – л/ч Вертикальное исполнение (4 штук на единицу) для расфасовки продуктов фирм Bayer и Henkel Vertikaler Aufbau (4 Stück pro Einheit) zum Abfüllen von Bayer- und Henkelprodukten Тип насоса Pumptyp: Продукт Medium: Температура Temperatur: Давление Druck: Исполнение Aufstellung: Производительность Förderleistung: Особенности Besonderheit:
