Spektroskopie an galaktischen Gasnebeln Andreas Gerhardus
2
Gliederung Umreißen des Projekts Planetarische Nebel Aufnahme der Spektren Kalibrieren des Spektrographen Auswertung der Spektren Beurteilung Andreas Gerhardus: Spektroskopie an galaktischen Gasnebeln, Bebra, 08.05.2010
3
Galaktische Gasnebel Andreas Gerhardus: Spektroskopie an galaktischen Gasnebeln, Bebra, 08.05.2010 Wasserstoffnebel / HII-Regionen Planetarische Nebel (PN)
4

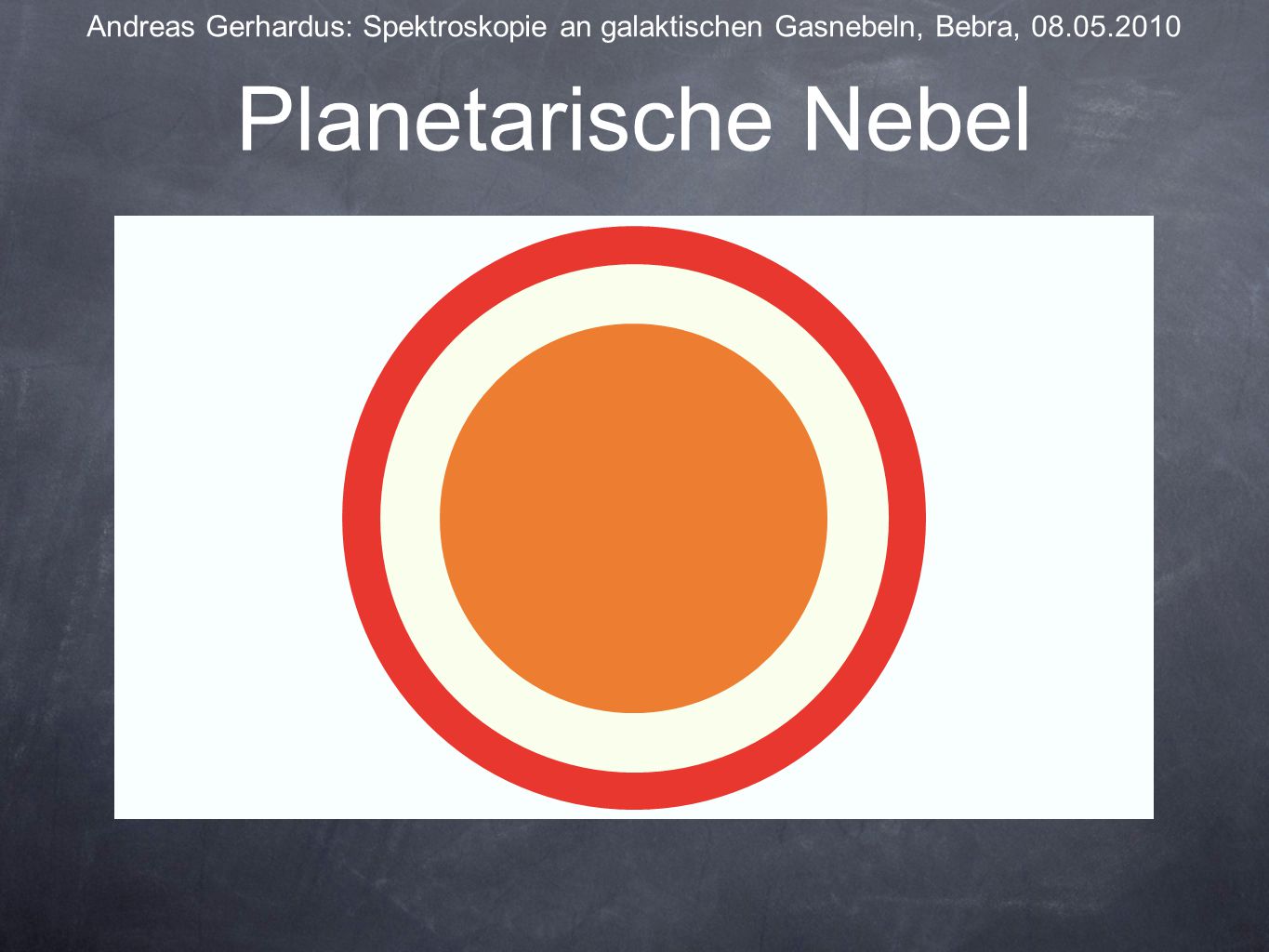

Planetarische Nebel Andreas Gerhardus: Spektroskopie an galaktischen Gasnebeln, Bebra, 08.05.2010
5
Planetarische Nebel Andreas Gerhardus: Spektroskopie an galaktischen Gasnebeln, Bebra, 08.05.2010
6

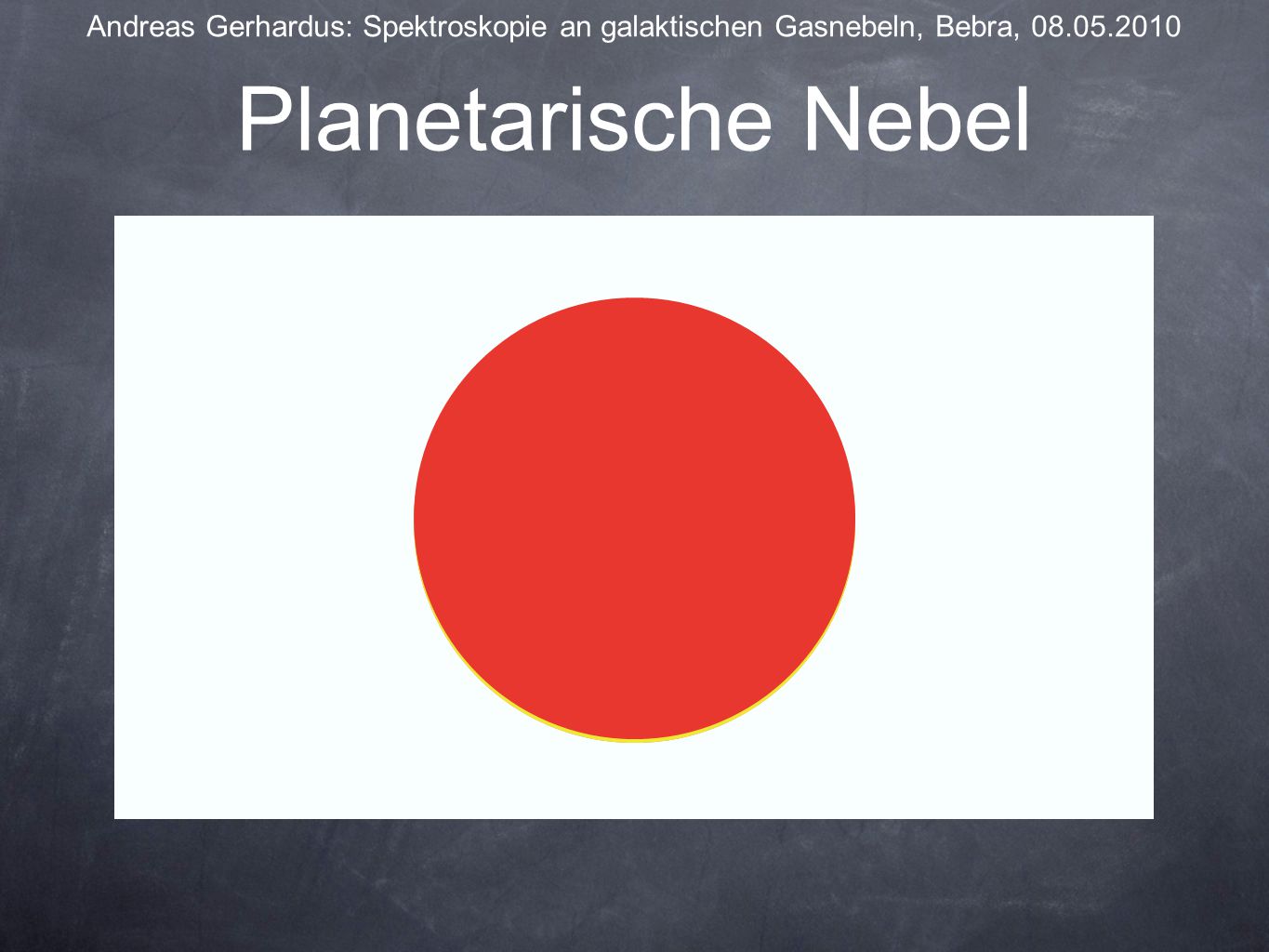

Planetarische Nebel Andreas Gerhardus: Spektroskopie an galaktischen Gasnebeln, Bebra, 08.05.2010
7
Planetarische Nebel Andreas Gerhardus: Spektroskopie an galaktischen Gasnebeln, Bebra, 08.05.2010
8
Planetarische Nebel Andreas Gerhardus: Spektroskopie an galaktischen Gasnebeln, Bebra, 08.05.2010
9
Aufnahme der Bilder Andreas Gerhardus: Spektroskopie an galaktischen Gasnebeln, Bebra, 08.05.2010 1 2 3 4 5 6
10
Kalibrierung Andreas Gerhardus: Spektroskopie an galaktischen Gasnebeln, Bebra, 08.05.2010 f: Pixelwert ➞ Wellenlänge
11
Kalibrierung Andreas Gerhardus: Spektroskopie an galaktischen Gasnebeln, Bebra, 08.05.2010 x1x1 x2x2 Text Einsetzen in f liefert die Wellenlänge
12
Untersuchungen Andreas Gerhardus: Spektroskopie an galaktischen Gasnebeln, Bebra, 08.05.2010
13
Orionnebel Andreas Gerhardus: Spektroskopie an galaktischen Gasnebeln, Bebra, 08.05.2010 Entdeckung: 1610 Entfernung: 1350 Lj Scheinbare Helligkeit: 4 mag Durchmesser: 30 Lj
14
Orionnebel Andreas Gerhardus: Spektroskopie an galaktischen Gasnebeln, Bebra, 08.05.2010
15
Untersuchungen Andreas Gerhardus: Spektroskopie an galaktischen Gasnebeln, Bebra, 08.05.2010
16
Katzenaugennebel Andreas Gerhardus: Spektroskopie an galaktischen Gasnebeln, Bebra, 08.05.2010 Entdeckung: Entfernung: Alter: Zentralstern: 1786 3000 Lj 1000 a 60000°C
17
Katzenaugennebel Andreas Gerhardus: Spektroskopie an galaktischen Gasnebeln, Bebra, 08.05.2010
18
Nr.λ gemessen λ Literatur ∆λBezeichnung 1432,85434,04-1,19Hγ 2446,66447,15-0,49HeI 3485,99486,13-0,14Hβ 4495,68495,89-0,21[OIII] 5500,52500,68-0,16[OIII] 6586,98587,56-0,58HeI 7630,97631,20-0,23[SIII] 8656,44656,280,16Hα 9668,67667,810,86HeI 10674,19673,081,11[SII]
![Nr.λ gemessen λ Literatur ∆λBezeichnung 1432,85434,04-1,19Hγ 2446,66447,15-0,49HeI 3485,99486,13-0,14Hβ 4495,68495,89-0,21[OIII] 5500,52500,68-0,16[OIII] 6586,98587,56-0,58HeI 7630,97631,20-0,23[SIII] 8656,44656,280,16Hα 9668,67667,810,86HeI 10674,19673,081,11[SII]](http://images.slideplayer.org/17/5386564/slides/slide_18.jpg "Nr.λ gemessen λ Literatur ∆λBezeichnung 1432,85434,04-1,19Hγ 2446,66447,15-0,49HeI 3485,99486,13-0,14Hβ 4495,68495,89-0,21[OIII] 5500,52500,68-0,16[OIII] 6586,98587,56-0,58HeI 7630,97631,20-0,23[SIII] 8656,44656,280,16Hα 9668,67667,810,86HeI 10674,19673,081,11[SII]")
19
Untersuchungen Andreas Gerhardus: Spektroskopie an galaktischen Gasnebeln, Bebra, 08.05.2010
20
Ringnebel Andreas Gerhardus: Spektroskopie an galaktischen Gasnebeln, Bebra, 08.05.2010 Entdeckung: Entfernung: Alter: Zentralstern: 1779 2300 Lj 7000 a 110000°C
21
Ringnebel Andreas Gerhardus: Spektroskopie an galaktischen Gasnebeln, Bebra, 08.05.2010
22

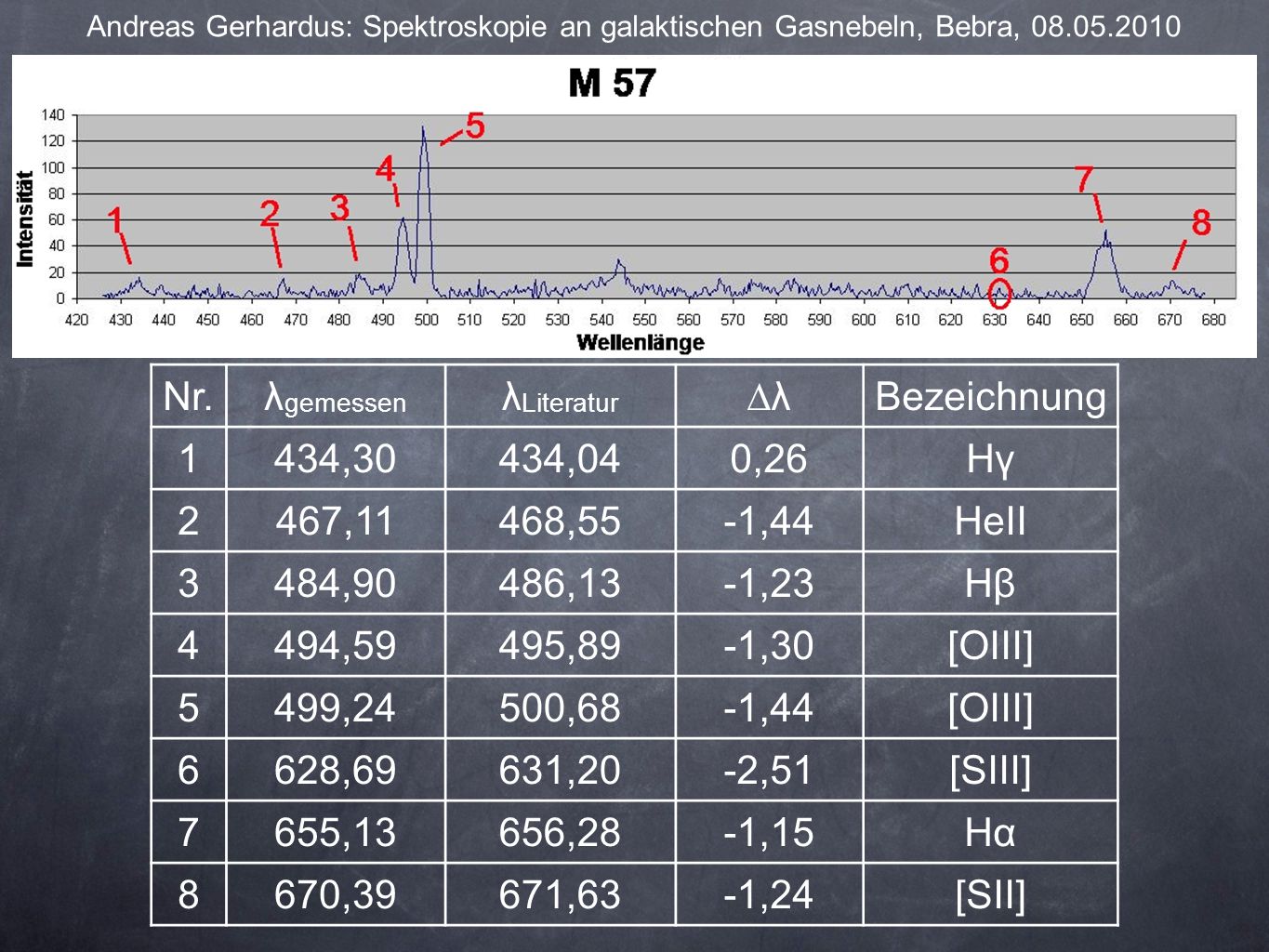

Nr.λ gemessen λ Literatur ∆λBezeichnung 1434,30434,040,26Hγ 2467,11468,55-1,44HeII 3484,90486,13-1,23Hβ 4494,59495,89-1,30[OIII] 5499,24500,68-1,44[OIII] 6628,69631,20-2,51[SIII] 7655,13656,28-1,15Hα 8670,39671,63-1,24[SII]
![Nr.λ gemessen λ Literatur ∆λBezeichnung 1434,30434,040,26Hγ 2467,11468,55-1,44HeII 3484,90486,13-1,23Hβ 4494,59495,89-1,30[OIII] 5499,24500,68-1,44[OIII] 6628,69631,20-2,51[SIII] 7655,13656,28-1,15Hα 8670,39671,63-1,24[SII]](http://images.slideplayer.org/17/5386564/slides/slide_22.jpg "Nr.λ gemessen λ Literatur ∆λBezeichnung 1434,30434,040,26Hγ 2467,11468,55-1,44HeII 3484,90486,13-1,23Hβ 4494,59495,89-1,30[OIII] 5499,24500,68-1,44[OIII] 6628,69631,20-2,51[SIII] 7655,13656,28-1,15Hα 8670,39671,63-1,24[SII]")
23
Ringnebel Andreas Gerhardus: Spektroskopie an galaktischen Gasnebeln, Bebra, 08.05.2010
24
Was ist möglich? Andreas Gerhardus: Spektroskopie an galaktischen Gasnebeln, Bebra, 08.05.2010 Ermittlung der......chemische Zusammensetzung...tendenzielle Elementverteilung Grobe Aussagen über.....das Alter...die Temperatur des Zentralsterns Genauigkeit: 0,3 nm bei M42 0,5 nm bei NGC 6543 1,3 nm bei M57
25
Optionen für die Zukunft Andreas Gerhardus: Spektroskopie an galaktischen Gasnebeln, Bebra, 08.05.2010 FehlerquelleVerbesserung KalibrierfunktionGenaueres Programm 50 µm Spalt (bei PN)Schmalerer Spalt Geringe LichtintensitätAddition paralleler Profile
26
Noch Fragen? Andreas Gerhardus: Spektroskopie an galaktischen Gasnebeln, Bebra, 08.05.2010
27
Quellen Andreas Gerhardus: Spektroskopie an galaktischen Gasnebeln, Bebra, 08.05.2010 1: GERHARDUS, Andreas: Ermittlung der chemischen Zusammensetzung und Elementverteilung in planetarischen Nebeln. Facharbeit am Kopernikus-Gymnasium Wissen (Sieg), Schuljahr 2008/2009 2: GERHARDUS, Andreas; KÜSTERS, Daniel; STINNER, Peter: Spektroskopie an galaktischen Gasnebeln. 05.05.2009. Unterrichtseinheit, einzusehen auf http://www.lehrer-online.de/teegardens-star.php 3: GERHARDUS, Andreas; STINNER, Peter: Spektroskopie an galaktischen Gasnebeln. In: Astronomie + Raumfahrt im Unterricht, 47 (2010) 1, S. 12-15
28
Bildnachweise Andreas Gerhardus: Spektroskopie an galaktischen Gasnebeln, Bebra, 08.05.2010 Großer Orionnebel: http://www.himmel-und-erde.com/Orionnebel-M42.jpghttp://www.himmel-und-erde.com/Orionnebel-M42.jpg Hantelnebel: http://www.martin-wagner.org/M27-Hantelnebel.jpg Katzenaugennebel: http://ais.badische-zeitung.deKatzenaugennebel: http://ais.badische-zeitung.de/piece/00/62/55/dc/6444508.jpg Ringnebel: http://www.plani.ch/presse/Leiernebel.jpge/Leiernebel.jpg Fragezeichen: http://www.infekt-online.de/pFragezeichen: http://www.infekt-online.de/patienten/infektionen/fragezeichen.jpg Alle anderen Bilder und Diagramme sind entweder eigene Konstruktionen oder in den zuvor angegebenen Informationsquellen zu finden. sind entweder eigene Konstruktionen oder
29
Schwierigkeit Linienprofil Andreas Gerhardus: Spektroskopie an galaktischen Gasnebeln, Bebra, 08.05.2010
30
Nr.λ gemessen λ Literatur ∆λBezeichnung 1432,85434,04-1,19Hγ 2446,66447,15-0,49HeI 3485,99486,13-0,14Hβ 4495,68495,89-0,21[OIII] 5500,52500,68-0,16[OIII] 6586,98587,56-0,58HeI 7630,97631,20-0,23[SIII] 8656,44656,280,16Hα 9668,67667,810,86HeI 10674,19673,081,11[SII]
![Nr.λ gemessen λ Literatur ∆λBezeichnung 1432,85434,04-1,19Hγ 2446,66447,15-0,49HeI 3485,99486,13-0,14Hβ 4495,68495,89-0,21[OIII] 5500,52500,68-0,16[OIII] 6586,98587,56-0,58HeI 7630,97631,20-0,23[SIII] 8656,44656,280,16Hα 9668,67667,810,86HeI 10674,19673,081,11[SII]](http://images.slideplayer.org/17/5386564/slides/slide_30.jpg "Nr.λ gemessen λ Literatur ∆λBezeichnung 1432,85434,04-1,19Hγ 2446,66447,15-0,49HeI 3485,99486,13-0,14Hβ 4495,68495,89-0,21[OIII] 5500,52500,68-0,16[OIII] 6586,98587,56-0,58HeI 7630,97631,20-0,23[SIII] 8656,44656,280,16Hα 9668,67667,810,86HeI 10674,19673,081,11[SII]")
31
Andreas Gerhardus: Spektroskopie an galaktischen Gasnebeln, Bebra, 08.05.2010 Nr.λ gemessen λ Literatur ∆λBezeichnung 1434,30434,040,26Hγ 2467,11468,55-1,44HeII 3484,90486,13-1,23Hβ 4494,59495,89-1,30[OIII] 5499,24500,68-1,44[OIII] 6628,69631,20-2,51[SIII] 7655,13656,28-1,15Hα 8670,39671,63-1,24[SII]
![Andreas Gerhardus: Spektroskopie an galaktischen Gasnebeln, Bebra, Nr.λ gemessen λ Literatur ∆λBezeichnung 1434,30434,040,26Hγ 2467,11468,55-1,44HeII 3484,90486,13-1,23Hβ 4494,59495,89-1,30[OIII] 5499,24500,68-1,44[OIII] 6628,69631,20-2,51[SIII] 7655,13656,28-1,15Hα 8670,39671,63-1,24[SII]](http://images.slideplayer.org/17/5386564/slides/slide_31.jpg "Andreas Gerhardus: Spektroskopie an galaktischen Gasnebeln, Bebra, Nr.λ gemessen λ Literatur ∆λBezeichnung 1434,30434,040,26Hγ 2467,11468,55-1,44HeII 3484,90486,13-1,23Hβ 4494,59495,89-1,30[OIII] 5499,24500,68-1,44[OIII] 6628,69631,20-2,51[SIII] 7655,13656,28-1,15Hα 8670,39671,63-1,24[SII]")
32
Andreas Gerhardus: Spektroskopie an galaktischen Gasnebeln, Bebra, 08.05.2010 Nr.λ gemessen λ Literatur ∆λBezeichnung 1434,3434,00,3Hγ 2486,5486,10,4Hβ 3496,2495,90,3[OIII] 4501,0500,70,3[OIII] 5587,6 0,0HeI 6656,8656,30,5Hα 7658,6658,30,3[NII]
![Andreas Gerhardus: Spektroskopie an galaktischen Gasnebeln, Bebra, Nr.λ gemessen λ Literatur ∆λBezeichnung 1434,3434,00,3Hγ 2486,5486,10,4Hβ 3496,2495,90,3[OIII] 4501,0500,70,3[OIII] 5587,6 0,0HeI 6656,8656,30,5Hα 7658,6658,30,3[NII]](http://images.slideplayer.org/17/5386564/slides/slide_32.jpg "Andreas Gerhardus: Spektroskopie an galaktischen Gasnebeln, Bebra, Nr.λ gemessen λ Literatur ∆λBezeichnung 1434,3434,00,3Hγ 2486,5486,10,4Hβ 3496,2495,90,3[OIII] 4501,0500,70,3[OIII] 5587,6 0,0HeI 6656,8656,30,5Hα 7658,6658,30,3[NII]")
