Graphik-Programmierung mit OpenGL
2
Graphik-Programmierung
Anwendungsprogramm Graphikbibliothek Hardware B. Preim AG Visualisierung Graphikprogrammierung
3
B. Preim AG Visualisierung Graphikprogrammierung
Inhalt OpenGL Szenengraph-APIs B. Preim AG Visualisierung Graphikprogrammierung
4
B. Preim AG Visualisierung Graphikprogrammierung

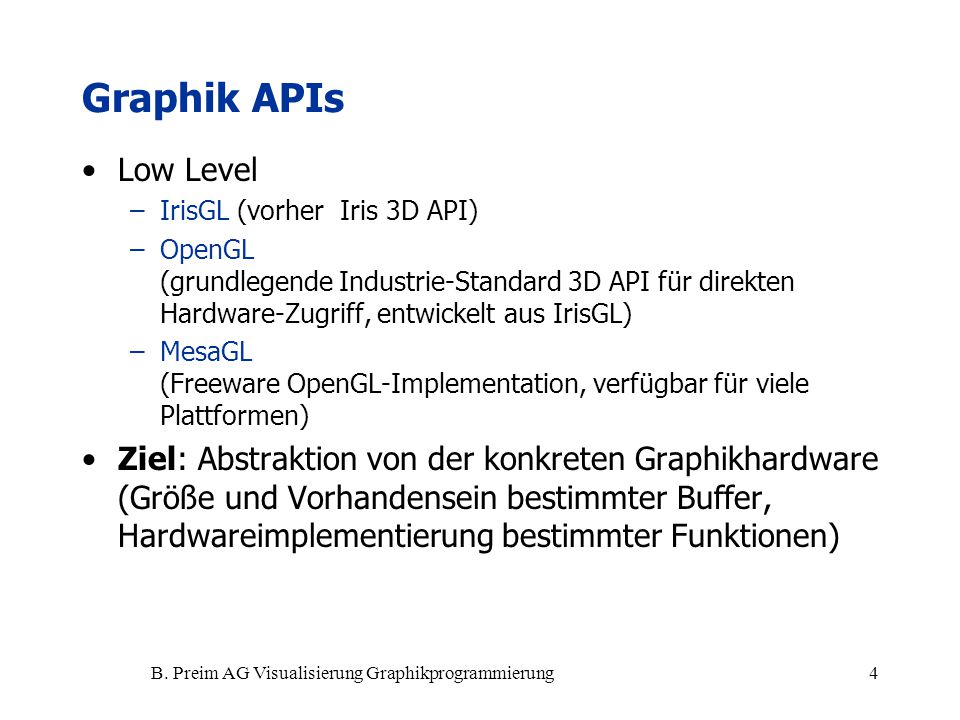

Graphik APIs Low Level IrisGL (vorher Iris 3D API) OpenGL (grundlegende Industrie-Standard 3D API für direkten Hardware-Zugriff, entwickelt aus IrisGL) MesaGL (Freeware OpenGL-Implementation, verfügbar für viele Plattformen) Ziel: Abstraktion von der konkreten Graphikhardware (Größe und Vorhandensein bestimmter Buffer, Hardwareimplementierung bestimmter Funktionen) B. Preim AG Visualisierung Graphikprogrammierung
5
B. Preim AG Visualisierung Graphikprogrammierung
Graphik APIs High Level Open Inventor (sehr flexible, erweiterbare Szenengraph-API für Prototyp-Entwicklung, relativ langsam, Interaktionsmechanismen) Performer (monolithische SzenenGraph-API für High-Performance-Anwendungen) OpenGL Optimizer (Kostenloses Toolkit, für CAD/CAM-Anwendungen entwickelt. Mesh simplification, occlusion culling, picking). Cosmo3D (SzenenGraph-API mit Eigenschaften von Performer und Inventor; gedacht für VRML-Entwicklung) OpenGL++ (SGI, Intel, IBM) (SzenenGraph-API, kombiniert Teile aus Optimizer, Performer und Inventor) B. Preim AG Visualisierung Graphikprogrammierung
6
B. Preim AG Visualisierung Graphikprogrammierung
OpenGL-Grundlagen Low-level Bibliothek für 2D- und 3D-Graphik Überlegung bei Low-Level-Bibliotheken: Vorrat an vordefinierten Primitiven. Open GL: relativ gering. Auf OpenGL aufbauende Extensions erweitern den Vorrat. Aufsätze: OpenInventor, Performer, GLUT, GLU-Bibliothek (OpenGL Utility Library) Hardwareunabhängig (Mindestfunktionalität auf allen Plattformen - evtl. in Software) Unabhängig vom Fenstermanager (X11, Win32, Mac) Client-Server Unterstützung (X11) B. Preim AG Visualisierung Graphikprogrammierung
7
B. Preim AG Visualisierung Graphikprogrammierung
OpenGL-Zustände OpenGL – Zustandsmaschine Zustände sind globale Variablen! Operationen aufgrund von Zustandsvariablen interpretiert. Beispiele: Rendermodus Beleuchtungsmodell Zeichenattribute Setzen und löschen der Variablen: void glEnable ( GLenum attribut ); void glDisable ( GLenum attribut ); B. Preim AG Visualisierung Graphikprogrammierung
8
B. Preim AG Visualisierung Graphikprogrammierung
OpenGL: Beispiel Wichtige Funktionen: Hintergrund löschen: glClear(GLbitfield mask); GL_COLOR_BUFFER_BIT, GL_DEPTH_BUFFER_BIT Punkte definieren: glVertex2f(GLfloat x1, GLfloat y1); glVertex3f(GLfloat x1, GLfloat y1, GLfloat z1); Farbe festlegen: glColor3f(GLfloat r, GLfloat g, GLfloat b); B. Preim AG Visualisierung Graphikprogrammierung
9
B. Preim AG Visualisierung Graphikprogrammierung
OpenGL: Beispiel Objekt zeichnen: glBegin ( GLenum GL_POLYGON ); glVertex3f ( GLfloat x1, GLfloat y1, GLfloat z1 ); glVertex3f ( GLfloat x2, GLfloat y2, GLfloat z2 ); glVertex3f ( GLfloat x3, GLfloat y3, GLfloat z3 ); glVertex3f ( GLfloat x4, GLfloat y4, GLfloat z4 ); glEnd (); Andere Modi: GL_POINTS, GL_LINES (jeweils 2 Punkte verbunden), GL_LINE_STRIP, GL_LINE_LOOP (geschlossen), GL_POLYGON (gefüllt) B. Preim AG Visualisierung Graphikprogrammierung
10
B. Preim AG Visualisierung Graphikprogrammierung

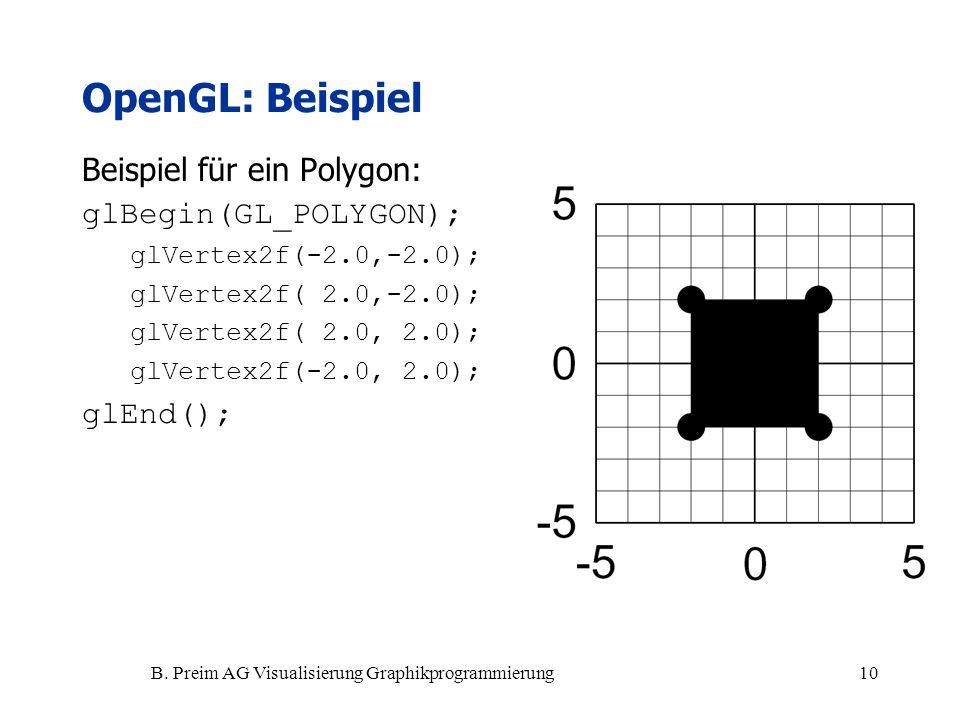

OpenGL: Beispiel Beispiel für ein Polygon: glBegin(GL_POLYGON); glVertex2f(-2.0,-2.0); glVertex2f( 2.0,-2.0); glVertex2f( 2.0, 2.0); glVertex2f(-2.0, 2.0); glEnd(); B. Preim AG Visualisierung Graphikprogrammierung
11
B. Preim AG Visualisierung Graphikprogrammierung
OpenGL: Zeichenmodi Gleiche Punkte: unterschiedliche Modi B. Preim AG Visualisierung Graphikprogrammierung
12
B. Preim AG Visualisierung Graphikprogrammierung
OpenGL: Zeichenmodi Polygontypen: Triangle-Strips Jeder neue Eckpunkt wird mit den beiden vorherigen zu einem Dreieck verbunden (n+2 Punkte: n Dreiecke). Quad-Strips Je zwei Eckpunkte werden mit den vorherigen zu einem Viereck verbunden (2n+2 Punkte: n Vierecke) Quelle: Angel (2000) B. Preim AG Visualisierung Graphikprogrammierung
13
B. Preim AG Visualisierung Graphikprogrammierung
OpenGL: Zeichenmodi Attribute für Linien und Polygone zur Spezifikation von Füllmustern und Kantendarstellungen. (glLineWidth, glLineStipple, …) Farben (Vorder- und Hintergrund) glColor3f (1.0, 0.0, 0.0); // red glClearColor (0, 0, 0); // black Quelle: Angel (2000) B. Preim AG Visualisierung Graphikprogrammierung
14
B. Preim AG Visualisierung Graphikprogrammierung
OpenGL: Wichtige Funktionen Sichtbaren Bereich festlegen: glViewport ( GLint x, GLint y, GLsizei width, GLsizei height ); Backface Culling: glCullFace ( GLenum GL_FRONT ); // oder GL_BACK // GL FRONT_AND_BACK glEnable ( GLenum GL_CULL_FACE ); Tiefenbuffer: glEnable ( GLenum GL_DEPTH_TEST ); B. Preim AG Visualisierung Graphikprogrammierung
15
OpenGL: Wichtige Funktionen
Auswirkungen des Viewports: Clippen am Viewport erforderlich. OpenGL-Spezifikation: glOrtho2D (left, right, bottom, top); Quelle: Angel (2000) B. Preim AG Visualisierung Graphikprogrammierung
16
B. Preim AG Visualisierung Graphikprogrammierung
OpenGL: Kameras Position (Center of Projection) Orientierung Sichtbereich (field of view) Ausschnitt der Bildebene (Viewport) gluLookAt (cop_x, cop_y, cop_z, at_x, at_y, at_z, …); gluPerspective (field_of_view, …), Quelle: Angel (2000) B. Preim AG Visualisierung Graphikprogrammierung
17
B. Preim AG Visualisierung Graphikprogrammierung
OpenGL: Kameras Orthographische Projektionen (Parallel) Quaderförmiger Sichtbereich OpenGL-Spezifikation: glOrtho (left, right, bottom, top, near, far); Eigenschaften: Auch Objekte hinter der Kamera können gesehen werden. Quelle: Angel (2000) B. Preim AG Visualisierung Graphikprogrammierung
18
B. Preim AG Visualisierung Graphikprogrammierung
OpenGL: Kameras Perspektivische Projektion: Sichtbereich hat die Form eines Pyramidenstumpfes OpenGL-Spezifikation: glFrustum (xmin, xmax, ymin, ymax, near, far); oder über den Öffnunsgwinkel und das Verhältnis von x- zu y-Werten: gluPerspective (fovy, aspect, near, far); Quelle: Angel (2000) B. Preim AG Visualisierung Graphikprogrammierung
19
B. Preim AG Visualisierung Graphikprogrammierung
Open GL: GLUT GLUT - GL Utility Toolkit Systemunabhängige OpenGL-Programme Mehrere OpenGL-Fenster Callback-Ereignisverarbeitung Idle-Routine, Timer Funktionen für verschiedene Objekte Fensterverwaltung, Overlay B. Preim AG Visualisierung Graphikprogrammierung
20
Open GL: GLUT-Beispiel
#include <GL\glut.h> void display(void) { glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT); glBegin(GL_POLYGON); glVertex2f(-0.5,-0.5); glVertex2f(-0.5, 0.5); glVertex2f( 0.5, 0.5); glVertex2f( 0.5, 0.5); glEnd(); glutSwapBuffers(); } int main() glutInit(&argc,argv); glutInitDisplayMode(GLUT_DOUBLE | GLUT_RGB | GLUT_DEPTH); glutCreateWindow("Polygon"); glutDisplayFunc(&display); glutMainLoop(); B. Preim AG Visualisierung Graphikprogrammierung
21
Open GL: GLUT-Initialisierung
GLUT initialisieren: void glutInit ( int* argcp, char** argv ); Fenster initialisieren: void glutInitWindowSize ( int width, int height); void glutInitWindowPosition ( int x, int y ); Graphikmodus: void glutInitDisplayMode ( unsigned int mode ); Mögliche Modi: GLUT_RGBA, GLUT_RGB, GLUT_SINGLE, GLUT_DOUBLE GLUT_ALPHA, GLUT_DEPTH, GLUT_STENCIL B. Preim AG Visualisierung Graphikprogrammierung
22
OpenGL: Fenster-Initialisierung
Fenster generieren: int glutCreateWindow ( char* name ); Fenster zerstören: void glutDestroyWindow ( int win ); Fenster neu zeichnen: void glutPostRedisplay ( void ); Bildschirmspeicher umschalten: void glutSwapBuffers ( void ); B. Preim AG Visualisierung Graphikprogrammierung
23

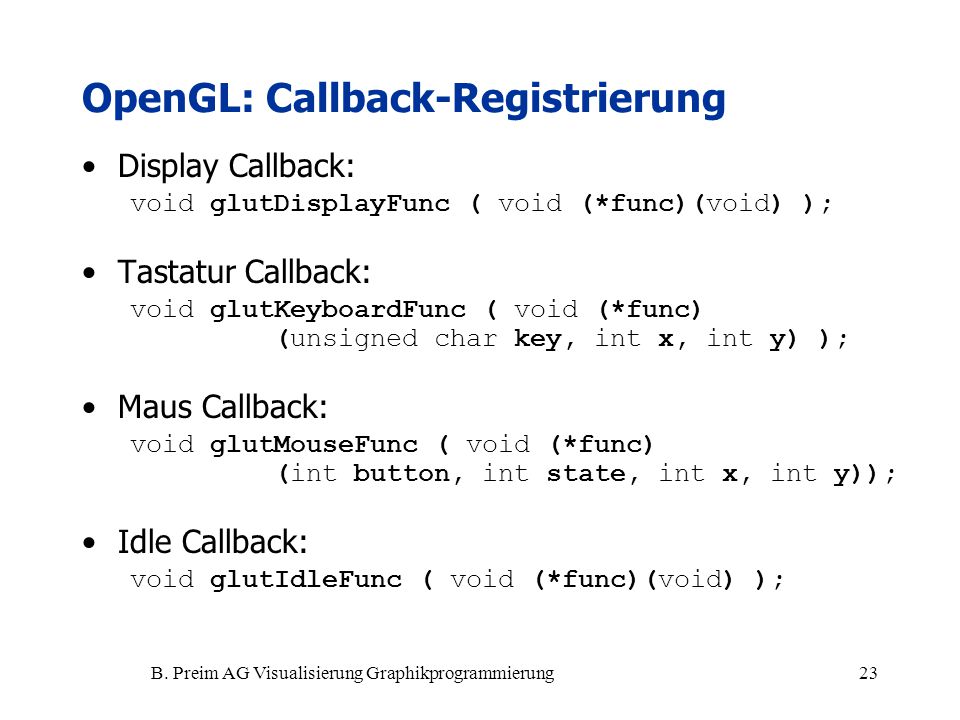

OpenGL: Callback-Registrierung
Display Callback: void glutDisplayFunc ( void (*func)(void) ); Tastatur Callback: void glutKeyboardFunc ( void (*func) (unsigned char key, int x, int y) ); Maus Callback: void glutMouseFunc ( void (*func) (int button, int state, int x, int y)); Idle Callback: void glutIdleFunc ( void (*func)(void) ); B. Preim AG Visualisierung Graphikprogrammierung
24
OpenGL: Callback-Registrierung
Timer Callback: void glutTimerFunc ( unsigned int msecs, void (*func) (int value), int value ); Callback für Änderung der Fenstergröße: void glutReshapeFunc ( void (*func) (int width, int height) ); B. Preim AG Visualisierung Graphikprogrammierung
25
OpenGL: Ereignisverwaltung
B. Preim AG Visualisierung Graphikprogrammierung
26

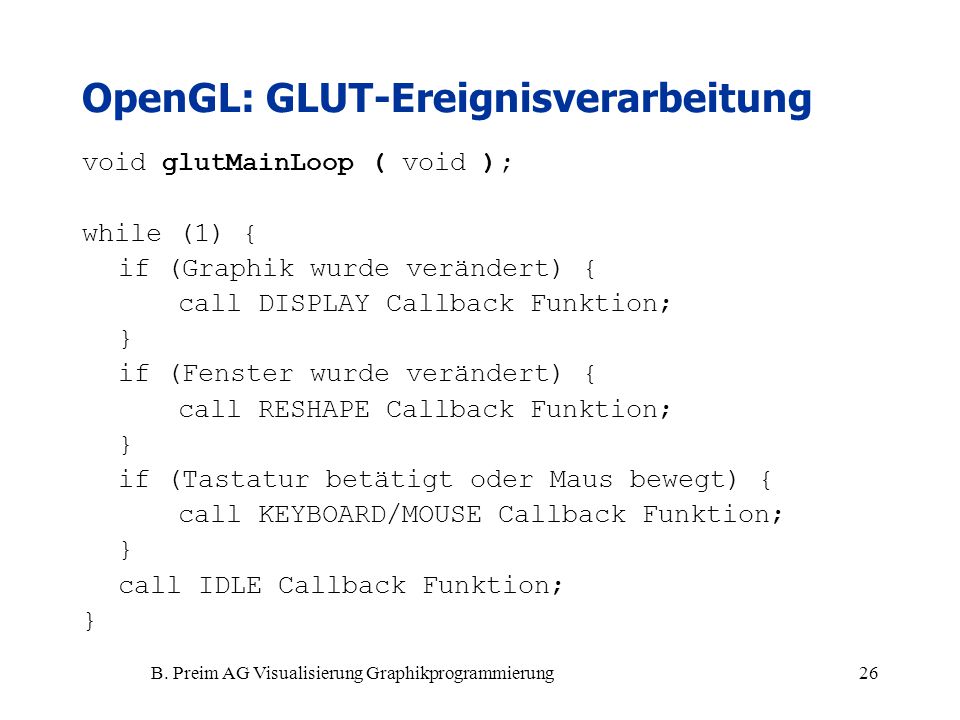

OpenGL: GLUT-Ereignisverarbeitung
void glutMainLoop ( void ); while (1) { if (Graphik wurde verändert) { call DISPLAY Callback Funktion; } if (Fenster wurde verändert) { call RESHAPE Callback Funktion; if (Tastatur betätigt oder Maus bewegt) { call KEYBOARD/MOUSE Callback Funktion; call IDLE Callback Funktion; B. Preim AG Visualisierung Graphikprogrammierung
27
B. Preim AG Visualisierung Graphikprogrammierung
OpenGL: Menüs Menü-Callback: void glutCreateMenu ( void (*func), (int value)); Menü festlegen: void glutSetMenu ( int menu ); Menü abfragen: int glutGetMenu ( void ); Menü zerstören: void glutDestroyMenu ( int menu ); Menüeintrag hinzufügen: void glutAddMenuEntry ( char* name, int value); B. Preim AG Visualisierung Graphikprogrammierung
28
OpenGL: Komplexe Objekte
Kugel: void glut{Solid|Wire}Sphere ( GLdouble radius, GLint slices, GLint stacks ); Würfel: void glut{Solid|Wire}Cube ( GLdouble size ); Kegel: void glut{Solid|Wire}Cone ( GLdouble base, GLdouble height, GLint slices, GLint stacks ); Torus: void glut{Solid|Wire}Torus ( GLdouble inRadius, GLdouble outRadius, GLint sides, GLint rings ); B. Preim AG Visualisierung Graphikprogrammierung
29
B. Preim AG Visualisierung Graphikprogrammierung
Szenengraph-API Knoten, die in einer Baumstruktur verknüpft sind, beschreiben die darzustellende Szene. Arten von Knoten: Elementare Knoten: Geometrie Lichtquellen Kamera Attribute zu Geometrien (z.B. Farbe, Transparenz, Brechzahl) Transformationen Texturen (Muster, z.B. holzartige Maserungen) Elemente zur Steuerung der Struktur/des Traversals Gruppenknoten Zusammenfassung von Geometrien und anderen Eigenschaften, Repräsentation eines hierarchischen Modellzusammenhangs B. Preim AG Visualisierung Graphikprogrammierung
30
B. Preim AG Visualisierung Graphikprogrammierung
Szenengraph-API B. Preim AG Visualisierung Graphikprogrammierung
31
B. Preim AG Visualisierung Graphikprogrammierung
Szenengraph-API Beim Rendering: Traversieren des Szenengraphen Aufbau interner Datenstrukturen Setzen verschiedener Modi Transformationen (Aufbau der Transformationsmatrizen) Rendern von Geometrie Abbildung der Graphikfunktionalität der Hardware oder einer speziellen Bibliothek auf einer höheren Ebene B. Preim AG Visualisierung Graphikprogrammierung
32
B. Preim AG Visualisierung Graphikprogrammierung
Szenengraph-API t0 als aktuelle Transformationsmatrix speichern Gruppe g1 Status auf Stack aktuelle Trafo mit t1 multiplizieren Objekt o1 rendern Gruppe g3 behandeln aktuelle Trafo wiederherstellen aktuelle Trafo mit t2 multiplizieren Gruppe g2 Status auf Stack aktuelle Trafo mit t3 multiplizieren Objekt o2 rendern aktuelle Trafo mit t4 multiplizieren Status vom Stack (g2) Status vom Stack (g1) B. Preim AG Visualisierung Graphikprogrammierung
33
B. Preim AG Visualisierung Graphikprogrammierung
Zusammenfassung Überblick über LowLevel und HighLevel-Graphik APIs Fokus: OpenGL, plattformunabhängige Low-Level- Bibliothek GL-Funktionen: Zur Spezifikation von Graphik-primitiven (Was wird gezeichnet?) und Attributen (Wie?) sowie der Kamera. High-Level-APIs basieren oft auf einem Szenengraph; sind konsequenter objekt-orientiert. B. Preim AG Visualisierung Graphikprogrammierung
