Firewalls Ein Vortrag von Oliver Hardt und Michael Tümmel.

Ähnliche Präsentationen


Präsentation zum Thema: "Firewalls Ein Vortrag von Oliver Hardt und Michael Tümmel."—  Präsentation transkript:

1 Firewalls Ein Vortrag von Oliver Hardt und Michael Tümmel

2 Übersicht  Einführung  Klassische Elemente von FWs  Hochgeschwindigkeits- FWs  Desktop FWs

3 Einführung  Grundlagen des IP Protokolls IP Pakete mit variabler Länge TCP, UDP, ICMP Header mit Ursprungs-, Ziel- Adresse und Port

4 Was ist eine Firewall ?  Komponente oder Menge von Komponenten (Hard- und/oder Software), Regeln und Protokollen, welche den Zugriff zwischen geschütztem Netzwerk und dem Internet (oder anderen Netzwerken) kontrollieren und regeln  Dabei gilt es nicht nur das zu sichernde Netzwerk zu schützen, sondern auch die Firewall selbst

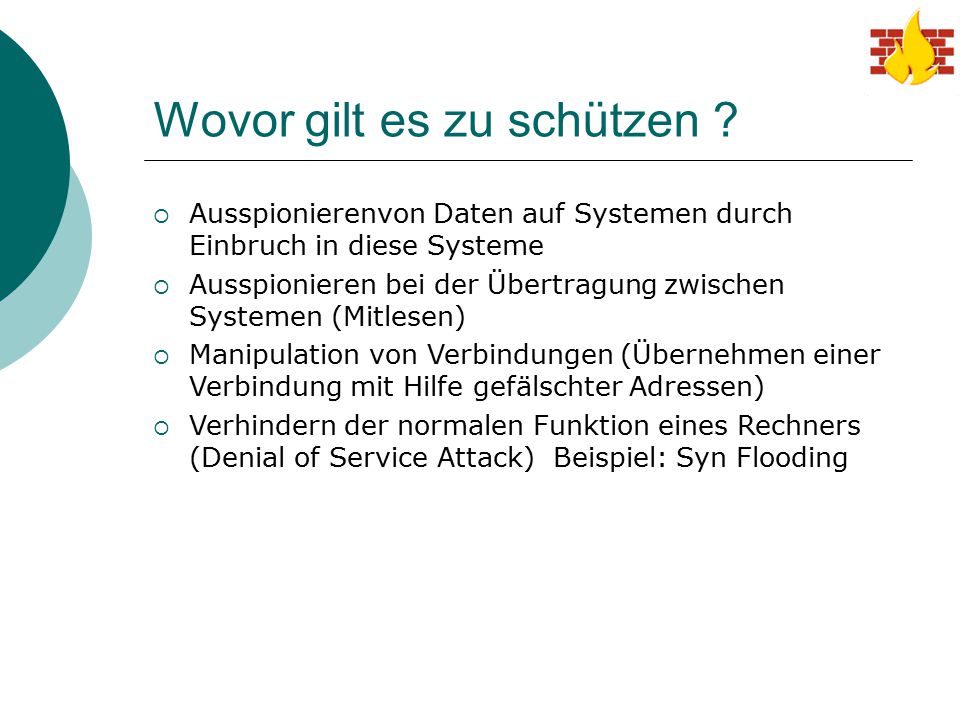

5 Wovor gilt es zu schützen ?  Ausspionierenvon Daten auf Systemen durch Einbruch in diese Systeme  Ausspionieren bei der Übertragung zwischen Systemen (Mitlesen)  Manipulation von Verbindungen (Übernehmen einer Verbindung mit Hilfe gefälschter Adressen)  Verhindern der normalen Funktion eines Rechners (Denial of Service Attack) Beispiel: Syn Flooding

6 Bereitgestellte Schutzmaßnahmen  Blockieren unerwünschten Verkehrs  Weiterleitung eingehenden Verkehrs an vertrauens- würdigere, interne Systeme  Verbergen verwundbarer Systeme, welche nicht auf einfache Art gesichert werden können, vor dem Internet  Protokollierung des Verkehrs von und zum privaten Netzwerk  Verstecken von Informationen wie Systemnamen, Netzwerktopologie, Netzwerk-Gerätetypen und interne Usernamen vor dem Internet  Können eine robustere Authentifizierung als die meisten Standardprogramme anbieten

7 Firewalltypen  Packet Filtering Firewalls  Circuit Level Gateways Proxies  Application Level Gateways  Statefull Inspection Firewalls  Die wenigsten professionellen Firewalls gehören nur einer einzige Kategorie an  Meistens werden verschiedene Typen kombiniert

8 Packet Filtering Firewalls  Arbeiten auf dem Netzwerk-Layer des OSI-Modells oder auf dem IP-Layer des TCP/IP Modells  Sind üblicherweise Teil eines Routers  Router erhält Pakete von einem Netzwerk und leitet sie an ein anderes Netzwerk weiter  Jedes Paket wird mit einer Anzahl Regeln verglichen, bevor es weitergeleitet wird  Abhängig vom TCP- und IP-Header der Pakete und von den Regeln kann die Firewall das Paket ablehnen, es weiterleiten oder eine Nachricht zum Ursprung zurücksenden.

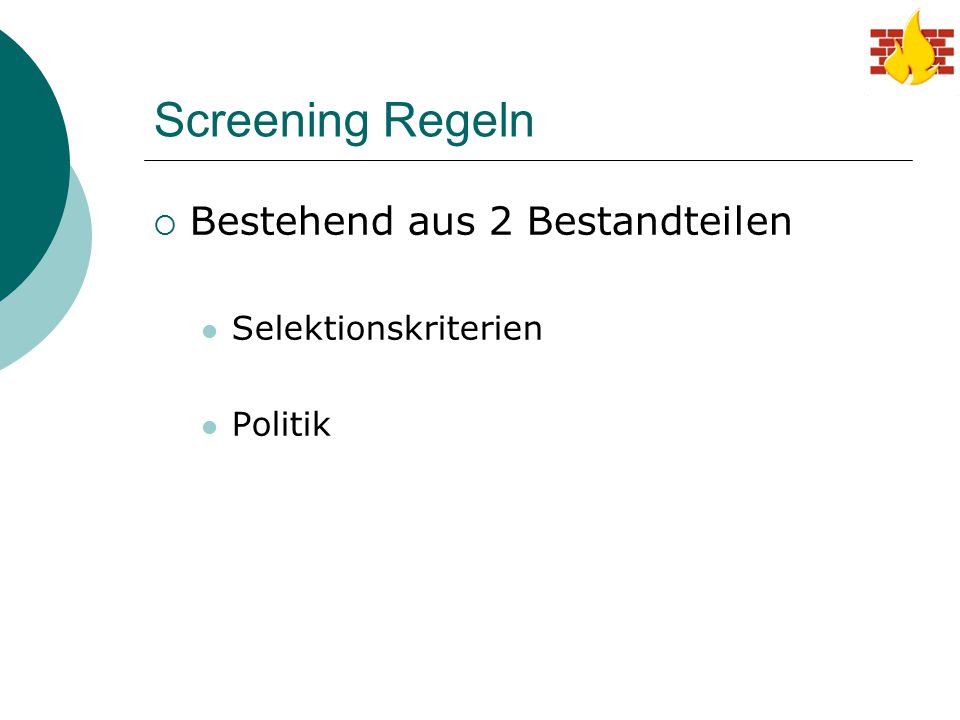

9 Screening Regeln  Bestehend aus 2 Bestandteilen Selektionskriterien Politik

10 Selektionskriterien  IP-Addressenim IP Header  Portnummernim TCP/UDP Header  Protokollnummernje nach benutztem Service (Datagrammtyp)(TCP/UDP/…) unterschiedlich  SYN-/ACK-Flagzur Richtungsfeststellung (TCP) nach diesen Kriterien wird das Paket dann jeweils gefiltert

11 Politik  Zwei Arten von Regeln Gebotsregeln (Allow) Alles, was nicht explizit erlaubt ist, ist verboten Verbotsregeln (Deny) Alles was nicht explizit verboten ist, ist erlaubt  Die erste Strategie ist der zweiten vorzuziehen

12 Ein Beispiel NrTypQuell-adr.Ziel-adr.Quell- port Ziel- port Aktion 1TCP* > (telnet) Allow 2TCP* > (WWW) Allow 3TCP > (SSH) Allow 6*****Deny

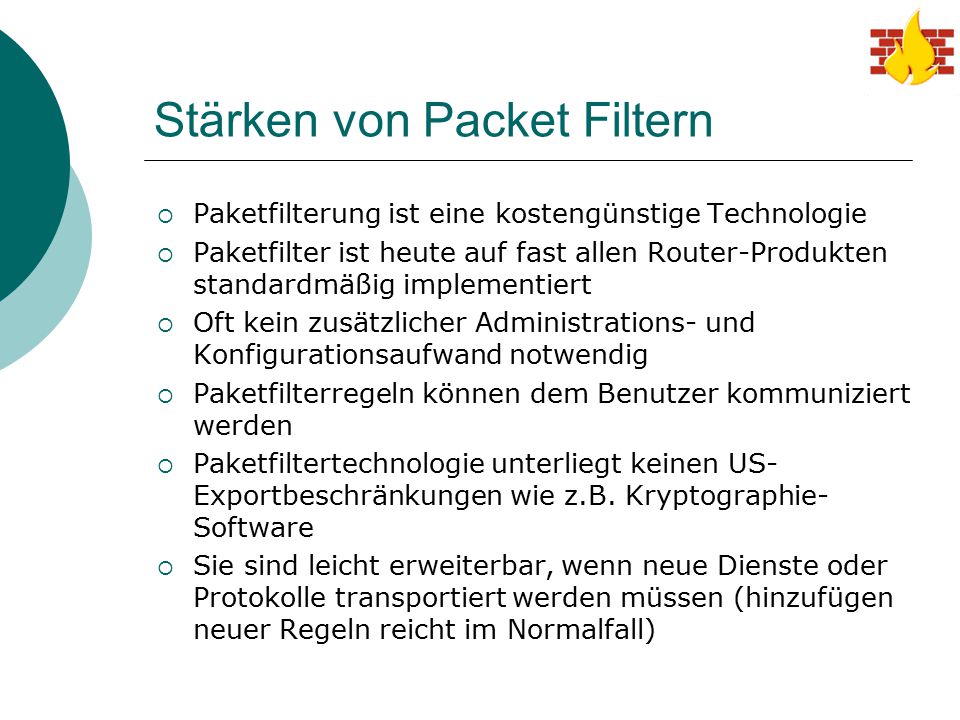

13 Stärken von Packet Filtern  Paketfilterung ist eine kostengünstige Technologie  Paketfilter ist heute auf fast allen Router-Produkten standardmäßig implementiert  Oft kein zusätzlicher Administrations- und Konfigurationsaufwand notwendig  Paketfilterregeln können dem Benutzer kommuniziert werden  Paketfiltertechnologie unterliegt keinen US- Exportbeschränkungen wie z.B. Kryptographie- Software  Sie sind leicht erweiterbar, wenn neue Dienste oder Protokolle transportiert werden müssen (hinzufügen neuer Regeln reicht im Normalfall)

14 Schwächen von Packet Filtern  Paketfilterregeln für den Durchschnittsbenutzer oft recht verwirrend  Bei großen Netzen können Filterregeln sehr umfangreich und schwer nachvollziehbar werden  Protokollmeldungen enthalten oft keine Informationen über Inhalt der übertragenen und verworfenen Pakete  Einige Protokolle sind für Packet Filter ungeeignet, da variable Portnummern verwendet werden  Unzureichende Integrität der Portnummern und IP- Adressen, da diese leicht gefälscht werden können (IP-Spoofing)  Keine Benutzerauthentifizierung  Keine Kontrolle der Inhalte der Datagramme

15 Proxies / Application Gateways  Packet Filter werten die Informationen der ISO/OSI-Schichten 3 und 4 aus  Proxies dagegen die der Anwendungsschicht (5-7)  i.d.R. bilden mehrere Proxy-Prozesse einen Application Gateway  Bestehen aus Circuit- Level-Proxies und/oder Application-Level-Proxies

16 Circuit Level Gateways  Arbeiten auf dem Session-Layer des OSI-Modells oder auf dem TCP-Layer des TCP/IP-Modells  Überwachen das TCP-Handshaking zwischen Paketen von vertrauenswürdigen Servern oder Clients und nicht vertrauenswürdigen Hosts und umgekehrt, um herauszufinden, ob eine Session legitim ist oder nicht  Um Pakete auf diesem Weg zu filtern, benutzen Circuit Level Gateways die Daten, welche im Header des TCP Session-Layer Protokolls vorhanden sind  Wurde das Handshaking als legitim erkannt baut das C.-L.-Gateway die Verbindung auf und die Pakete werden nur noch hin und her transportiert ohne weiteres Filtern

17 Circuit Level Gateways (2)  Wurde die Session vollendet wird sie aus der Tabelle gelöscht  Der Client wird vollständig hinter dem Gateway verborgen (Verbergen der Netztopologie)  C.-L.-Proxies sind unabhängig vom Protokoll einsetzbar und i.d.R. für den Client transparent  Die notwendigen Informationen werden vom Client Prozess erzeugt und dem Proxy zur Verfügung gestellt

18 Application Level Gateways  Arbeiten auf dem Application Layer  Für jeden Dienst ist ein spezifisches Proxyprogramm auf dem Proxy-Server erforderlich (telnet, FTP, HTTP)  Nutzdatenanalyse ist möglich Daten können analysiert und z.B. nach bestimmten Schlüsselwörtern durchsucht werden (z.B. , HTML-Seite) Möglichkeit einiger HTTP-Proxies, alle Zeilen innerhalb einer Seite, die zu Java-Applets gehören, zu löschen  Möglichkeit der Einschränkung von Dienstmerkmalen  Cache Funktionalität für Webseiten

19 Proxies / Application Gateways  Bieten ein hohes Maß an Sicherheit  Sehr umfangreiche Protokollierung ist möglich  Authentisierung des Benutzers kann vorgenommen werden (im Gegensatz zu Packet Filtering)  Granularität auf Dienstebene  Dienste können benutzerabhängig erlaubt werden  Verbindung zwischen dem zu schützenden Netz und dem Internet wird durch Application Gateway völlig entkoppelt  Höherer Rechenaufwand nötig  Wenig skalierbar

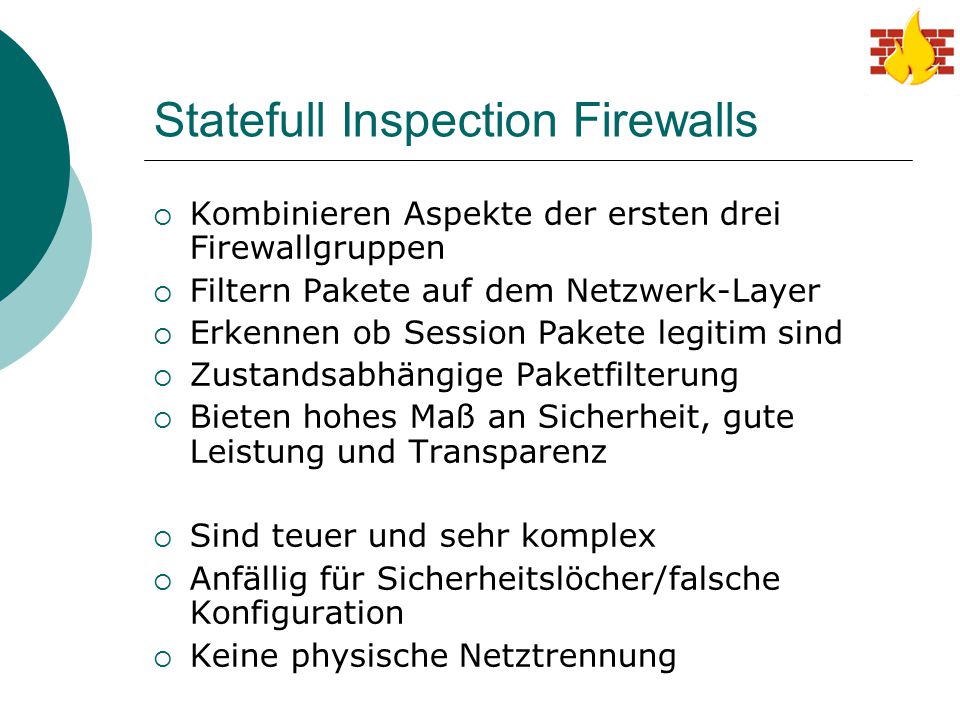

20 Statefull Inspection Firewalls  Kombinieren Aspekte der ersten drei Firewallgruppen  Filtern Pakete auf dem Netzwerk-Layer  Erkennen ob Session Pakete legitim sind  Zustandsabhängige Paketfilterung  Bieten hohes Maß an Sicherheit, gute Leistung und Transparenz  Sind teuer und sehr komplex  Anfällig für Sicherheitslöcher/falsche Konfiguration  Keine physische Netztrennung

21 Firewallarchitekturen  Allgemeine Grundsätze Position der eingesetzten Geräte sollte möglichst weit außen sein Bei stark zu schützenden Netzen sollten Geräte redundant eingesetzt werden Unterschiedliche Hersteller Unterschiedliche Filterformate Anzahl und Art der Firewall-komponenten sollte dem Sicherheits-konzept angepaßt sein Nicht unbedingt der Grundsatz  je mehr Komponenten desto höher die Sicherheit

22 Bastion Host □ Erster oder einziger Rechner der aus dem Internet erreichbar ist □ Höchste Hostsicherheit ist erforderlich □ Softwareausstattung sollte so einfach wie möglich gehalten werden (Minimalsystem/Least Privilege) □ Erbringen und leiten Internetdienste weiter □ Benutzeraccounts sollten nicht eingerichtet werden □ Darf nicht die Funktionalität eines Routers erfüllen □ Übernimmt oftmals die Protokollfunktionen (Logging/Auditing)

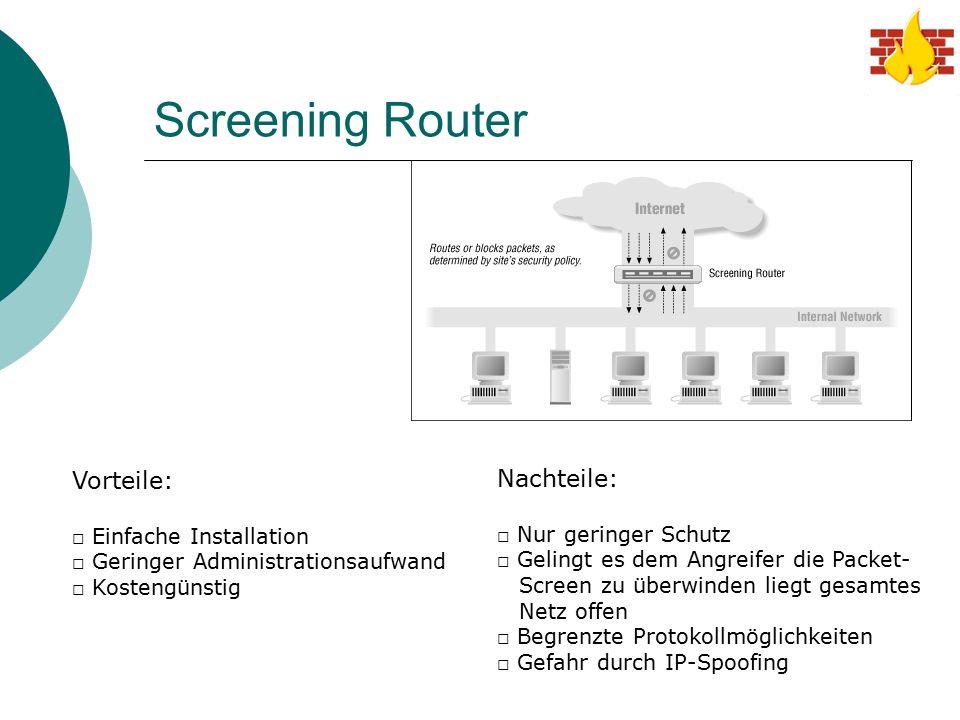

23 Screening Router Vorteile: □ Einfache Installation □ Geringer Administrationsaufwand □ Kostengünstig Nachteile: □ Nur geringer Schutz □ Gelingt es dem Angreifer die Packet- Screen zu überwinden liegt gesamtes Netz offen □ Begrenzte Protokollmöglichkeiten □ Gefahr durch IP-Spoofing

24 Dual Homed Host / Gateway FW Vorteile: □ Umfangreiche Zugriffskontrolle □ Angriffe können gut nachvollzogen werden □ Nur erlaubte Dienste können in Anspruch genommen werden Nachteile: □ Hoher Installationsaufwand □ begrenzte Erweiterungsmöglichkeiten □ Bastions müssen sehr gut gegen Angriffe geschützt werden

25 Screened Host Vorteile: □ Verbindet Vorteile der ersten beiden Architekturen □ Bastion durch Screening Router geschützt □ mehrere Bastion Rechner sind möglich Nachteile: □ Höhere Kosten □ innerer Netzwerkverkehr kann nach erfolgreichem Angriff der Bastion mitgehört werden (sniffing) □ Router als Single Point of Failure

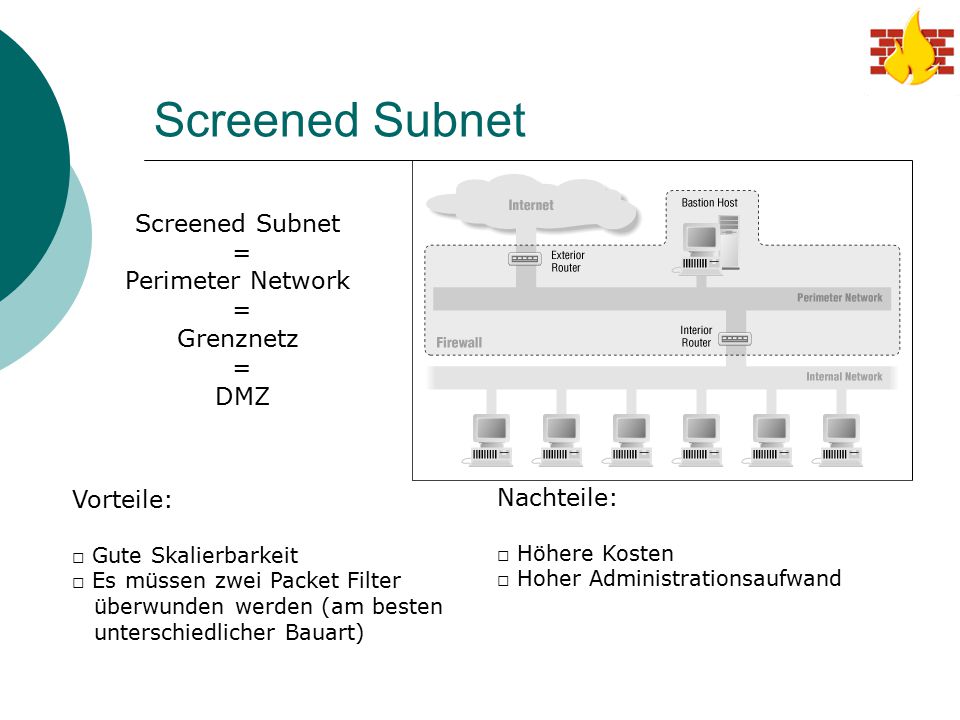

26 Screened Subnet = Perimeter Network = Grenznetz = DMZ Vorteile: □ Gute Skalierbarkeit □ Es müssen zwei Packet Filter überwunden werden (am besten unterschiedlicher Bauart) Nachteile: □ Höhere Kosten □ Hoher Administrationsaufwand

27 Datennetz am Campus Stellingen

28 Sicherheitspolitik des Fachbereichs  Kein Verbindungsaufbau aus dem externen Netz erlaubt Schutz vor unsicheren Protokollen/Diensten Ausnahmen (SSH-, WWW-, SMTP-, … Server)  Aus dem internen Netz soll alles möglich sein Keine Einschränkungen bei der Nutzung des Internets Ausnahmen (Versand von s)

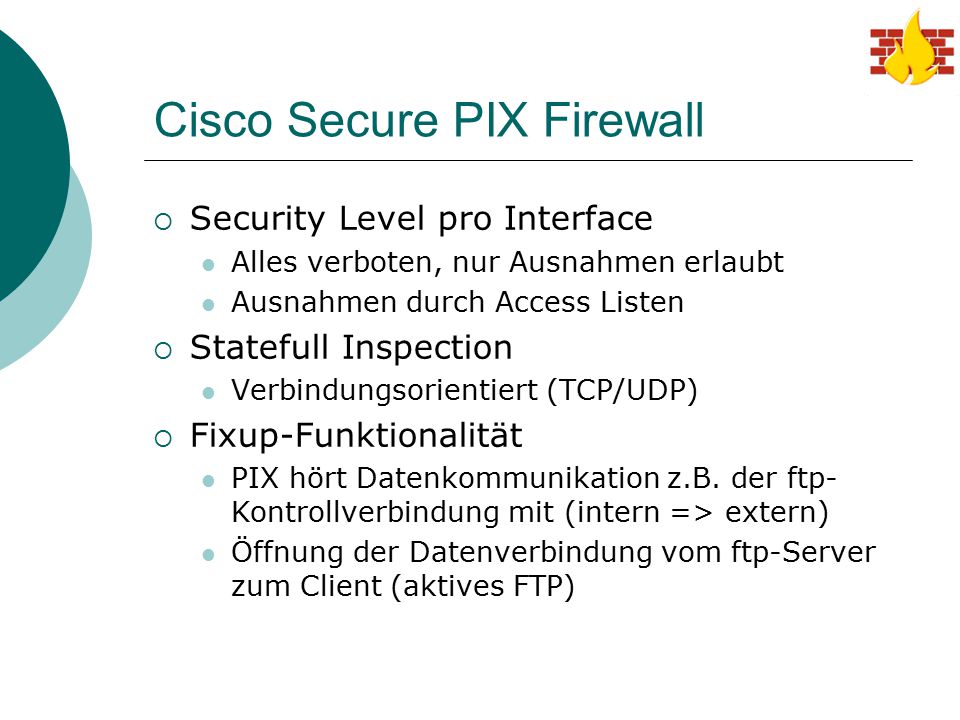

29 Cisco Secure PIX Firewall  Security Level pro Interface Alles verboten, nur Ausnahmen erlaubt Ausnahmen durch Access Listen  Statefull Inspection Verbindungsorientiert (TCP/UDP)  Fixup-Funktionalität PIX hört Datenkommunikation z.B. der ftp- Kontrollverbindung mit (intern => extern) Öffnung der Datenverbindung vom ftp-Server zum Client (aktives FTP)

30 Die modernen Firewalls von heute  Technologisch ausgereift Deshalb Konzentration auf Zusatzfunktionalitäten Remote Management Tools in verteilten Unternehmen VPN-Funktionalitäten (Vortrag am ) Virenschutz URL-Filter  Statefull Inspection oder Application Proxies

31 Hochgeschwindigkeitsfirewalls

32  Hochgeschwindigkeitsverbindungen ATM, Glasfaser, Gigabit – Ethernet  Hoher Datendurchsatz Zusätzliche Probleme :  Pakete liegen nicht immer im IP Format vor  Paketscreen wird zum Flaschenhals  Nicht immer liegt physische Trennung von Netzen vor

33 Hochgeschwindigkeitsfirewalls

34

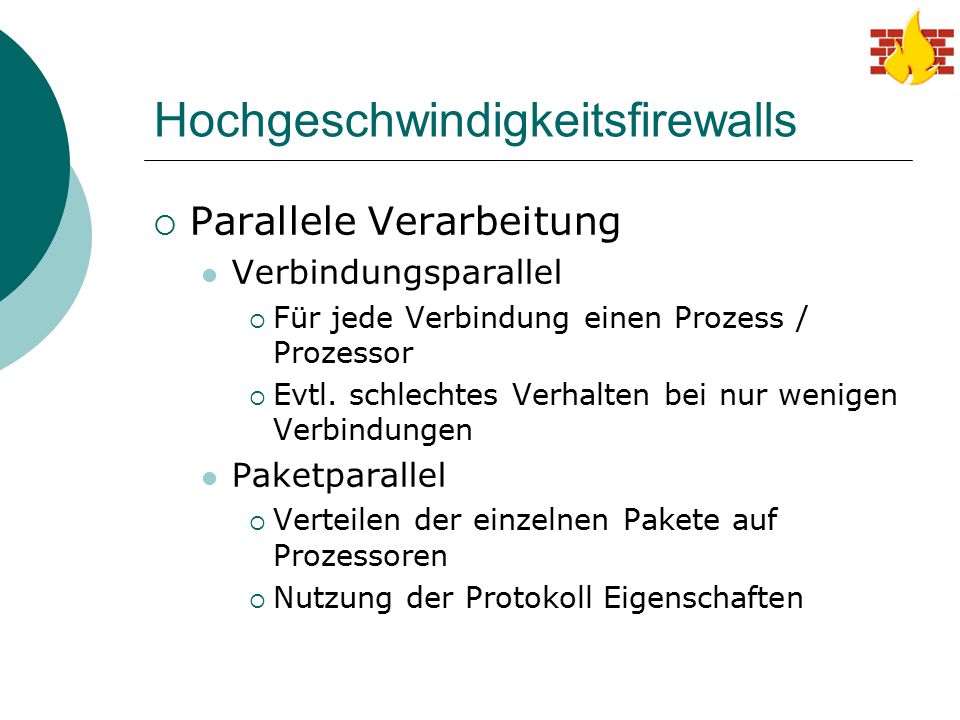

35  Parallele Verarbeitung Verbindungsparallel  Für jede Verbindung einen Prozess / Prozessor  Evtl. schlechtes Verhalten bei nur wenigen Verbindungen Paketparallel  Verteilen der einzelnen Pakete auf Prozessoren  Nutzung der Protokoll Eigenschaften

36 Parallele Verarbeitung  Skalierbarkeit  Overhead ?  Aufwand Implementation Konfiguration  Zuverlässigkeit  Einschränkungen ?

37 Parallele Verarbeitung  Mittel der Wahl : Parallele Paketverarbeitung

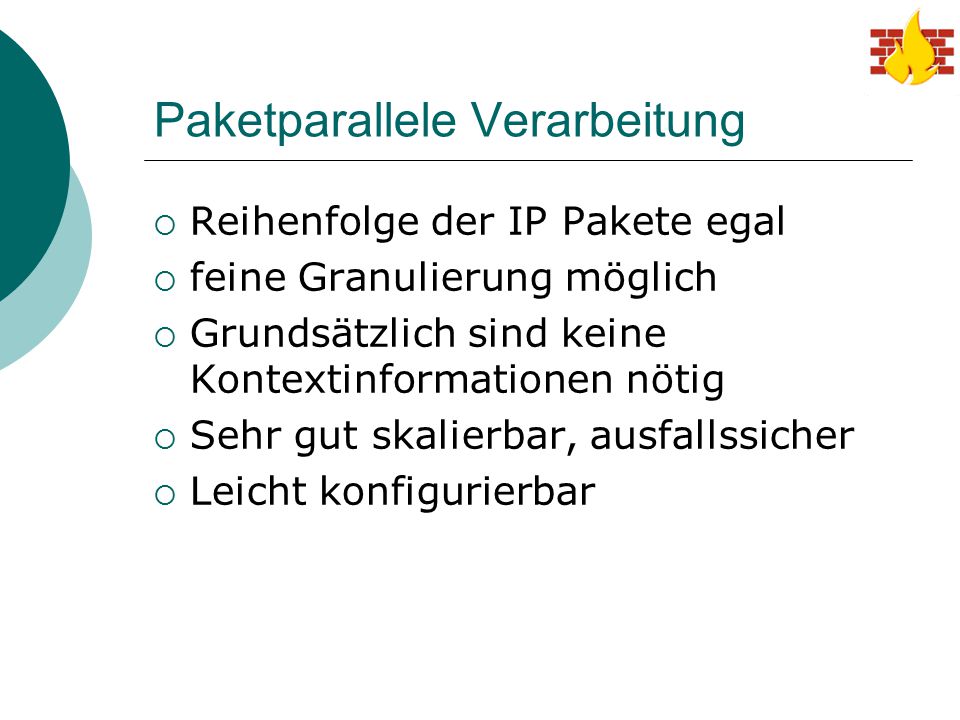

38 Paketparallele Verarbeitung  Reihenfolge der IP Pakete egal  feine Granulierung möglich  Grundsätzlich sind keine Kontextinformationen nötig  Sehr gut skalierbar, ausfallssicher  Leicht konfigurierbar

39 Lastverteilung  Verteilung Zentraler Verteiler  Überwacht Prozessoren  Sorgt für gleichmäßige Auslastung Dezentraler Verteiler  Nur „broadcast“ auf die Prozessoren  Weniger fehleranfällig  Dem zentralen Verteiler vorzuziehen

40 Verteilung der Pakete Neues Problem :  Auswahlverfahren der Prozessoren Muss möglichst schnell erfolgen Zuordnung muss eindeutig und gleichmäßig sein Möglichst unabhängig von der Anzahl der Prozessoren

41 Parallelverarbeitung  Erstellen eines Hashwertes über IP Adresse IP Identifikation (IP Seq. No.) Header Checksum Frame Checksum Kombinationen

42  Nutzung dieses Hashwertes in den einzelnen Prozessoren Bei n Prozessoren und Prozessoren von 0 bis (n – 1) Bei wiederholtem Senden möglichst neuer Hashwert -> neuer Prozessor

43 Realisierung

44  Hubs sind ungünstig nur „broadcast“ Kein „Full Duplex“  Alternative : Nutzung von Switches in Verbindung mit Multicast Adressen Zusätzliche Konfiguration von Switches und Paketscreens

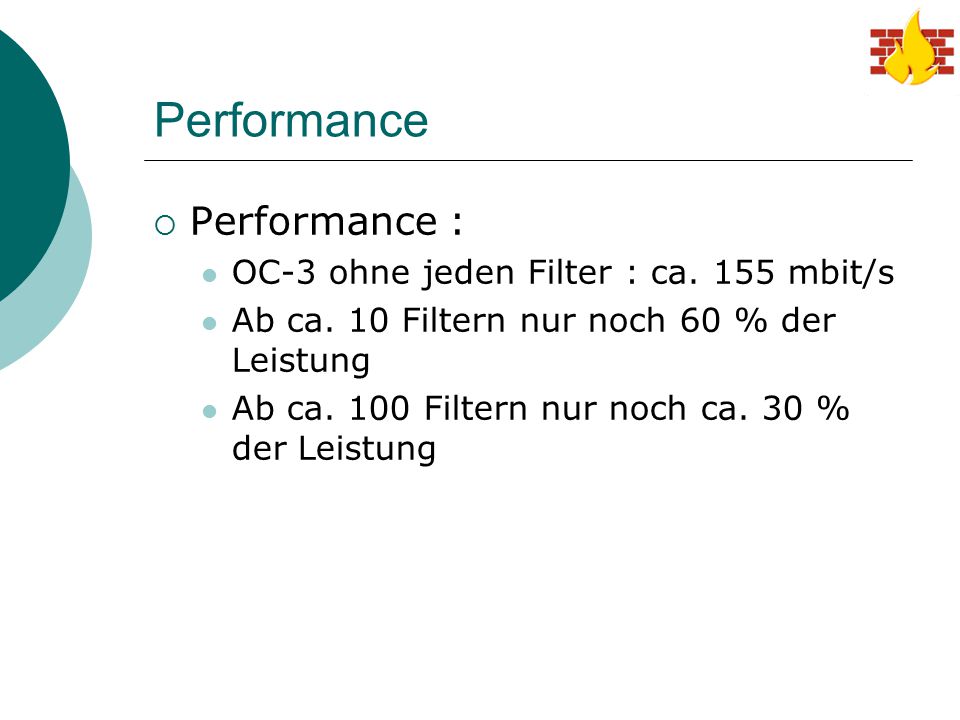

45 Performance  Performance : OC-3 ohne jeden Filter : ca. 155 mbit/s Ab ca. 10 Filtern nur noch 60 % der Leistung Ab ca. 100 Filtern nur noch ca. 30 % der Leistung

46 Parallele Proxyserver  Für einzelne Protokolle getrennt  Mehrere Instanzen pro Prozessor  Problematisch bei z.B. FTP Verbindungen  Weiteres Problem : Verhältnismäßig hohe Dauer für Verbindungsaufbau

47 Verteilen der Verbindungen  Statisches Verteilen der Verbindungen  Dynamisches Verteilen Round Robin DNS „Meta“ Proxy Problem : Zentral vs. Dezentral

48

49 Desktop Firewalls  Für Privatnutzer.  Z.B. für Windows Systeme.  Im Prinzip ein Paketscreen / Paketfilter.  Ermöglicht den Internetzugang für einzelne Programme zu beschränken.

50 Hochgeschwindigkeitsfirewalls  Kann Ping- / Traceroute – Antworten unterbinden.  Kontrolle über einzelne Ports, Ursprungsadressen, ICMP Typen, etc.

51 Desktop Firewalls  Beispiel Applikationen : McAfee Desktop Firewall Norton / Symantec Personal Firewall Tiny Personal Firewall WinXP (nur eingehende Verb. !) Zone Alarm

52 Desktop Firewalls  Nachteile : Trügerische Sicherheit Applikationen können sich „tarnen“ Z.B. eingebetteter Internet Explorer Firewall kann „ausgeschaltet“ werden Oft schlechtes Logging / schlechte Reports

53 Desktop Firewalls  Beispiel : Tiny Personal Firewall Für jede Applikation einzeln konfigurierbar MD5 Hash über EXE für Sicherheit Komplette Netzblöcke ein- / ausschliessbar
