1 Ingenieurbüro Bernd Driesen Krefeld Kölner Straße 546 Lärmschutz an der A57

2 Ingenieurbüro Bernd Driesen Krefeld Kölner Straße 546 Elfrath Gartenstadt Ein Lärmband durchzieht Krefeld von Süd nach Nord heute um 5 – 10 dB(A) gemindert durch 4-5 m hohe Lärm- schutzwände

3 Ingenieurbüro Bernd Driesen Krefeld Kölner Straße 546 Straßenlärm in Krefeld am Tag nach einem Screening des Landes- Umweltamtes NRW

4 Ingenieurbüro Bernd Driesen Krefeld Kölner Straße 546 Lärmbelästigung in der BRD nach Umfrage, UBA 2004

5 Ingenieurbüro Bernd Driesen Krefeld Kölner Straße 546

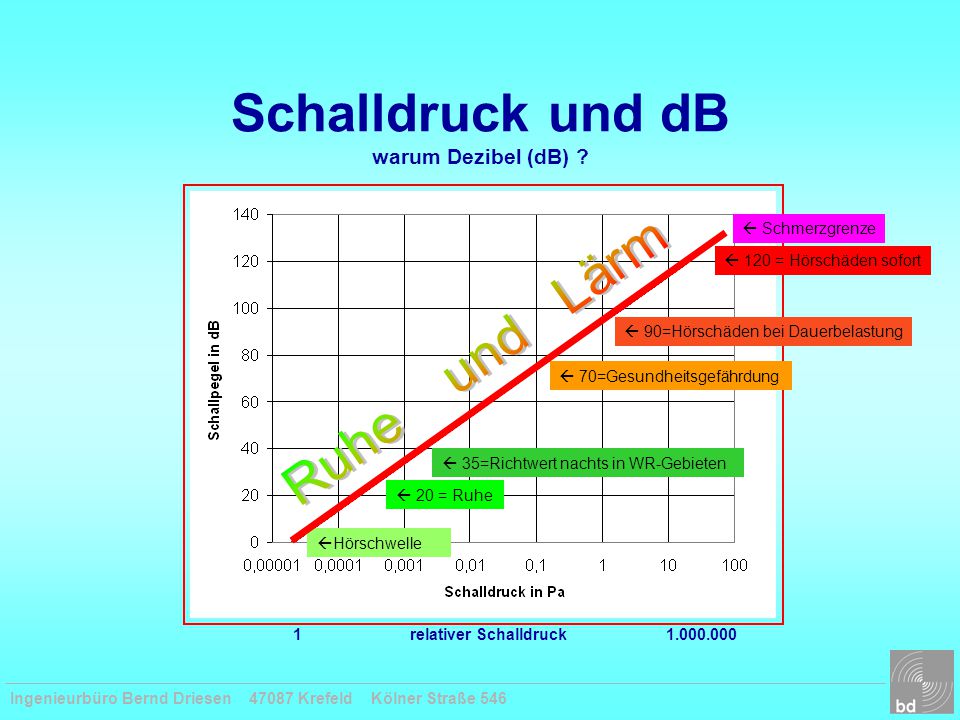

6 Schalldruck und dB warum Dezibel (dB) ?  Hörschwelle  120 = Hörschäden sofort  20 = Ruhe  35=Richtwert nachts in WR-Gebieten  70=Gesundheitsgefährdung  90=Hörschäden bei Dauerbelastung  Schmerzgrenze 1 relativer Schalldruck

7 Ingenieurbüro Bernd Driesen Krefeld Kölner Straße 546 Schalldruck und dB warum Dezibel (dB) ?  Hörschwelle  120 = Hörschäden sofort  20 = Ruhe  35=Richtwert nachts in WR-Gebieten  70=Gesundheitsgefährdung  90=Hörschäden bei Dauerbelastung  Schmerzgrenze 1 relativer Schalldruck

8 Ingenieurbüro Bernd Driesen Krefeld Kölner Straße 546 Schalldruck und dB warum Dezibel (dB) ?  Hörschwelle  120 = Hörschäden sofort  20 = Ruhe  35=Richtwert nachts in WR-Gebieten  70=Gesundheitsgefährdung  90=Hörschäden bei Dauerbelastung  Schmerzgrenze 1 relativer Schalldruck es geht um den 100-fachen Schalldruck zwischen Ruhe und Lärm

9 Ingenieurbüro Bernd Driesen Krefeld Kölner Straße 546 Lärmbelastung an der „neuen“ A57 Anspruch auf Lärmschutz? JA Rechtsgrundlage: Bundes-Immissionschutzgesetz (BImSchG) und die 16 Verordnung zum BImSchG Wenn die Grenzwerte von 59/49 dB(A) Tag/Nacht in Wohngebieten überschritten werden. Nach der Umgebungslärmrichtlinie: NEIN Nationale Auslösewerte für die Umsetzung von Aktionen gibt es noch nicht. Es sind die Sanierungspegel von 70/60 dB(A) und später 65/55 dB(A) im Gespräch. Die Kartierung endet bei 55/50 dB(A)

10 Ingenieurbüro Bernd Driesen Krefeld Kölner Straße 546 Lärmaktionspläne nach der Umgebungslärmrichtlinie

11 Ingenieurbüro Bernd Driesen Krefeld Kölner Straße 546

12

13 Wie kann man den Autobahnlärm mindern? Zum Beispiel: Minderung durch Fahrbahnbelag Offenporiger Asphalt-5 dB(A) Nach der neuen Rechenvor- schrift VBUS

14 Ingenieurbüro Bernd Driesen Krefeld Kölner Straße Kfz/d - Wand 5 m in 70 m und 3m ü. A57 64,2/59,3 dB(A) Minderung 10,1 dB(A) Kfz/d - Wand 7 m in 70 m und 3m ü. A57 64,2/59,3 dB(A) Minderung 11,7 dB(A) HEUTE MORGEN Minderung durch Lärmschutzwände

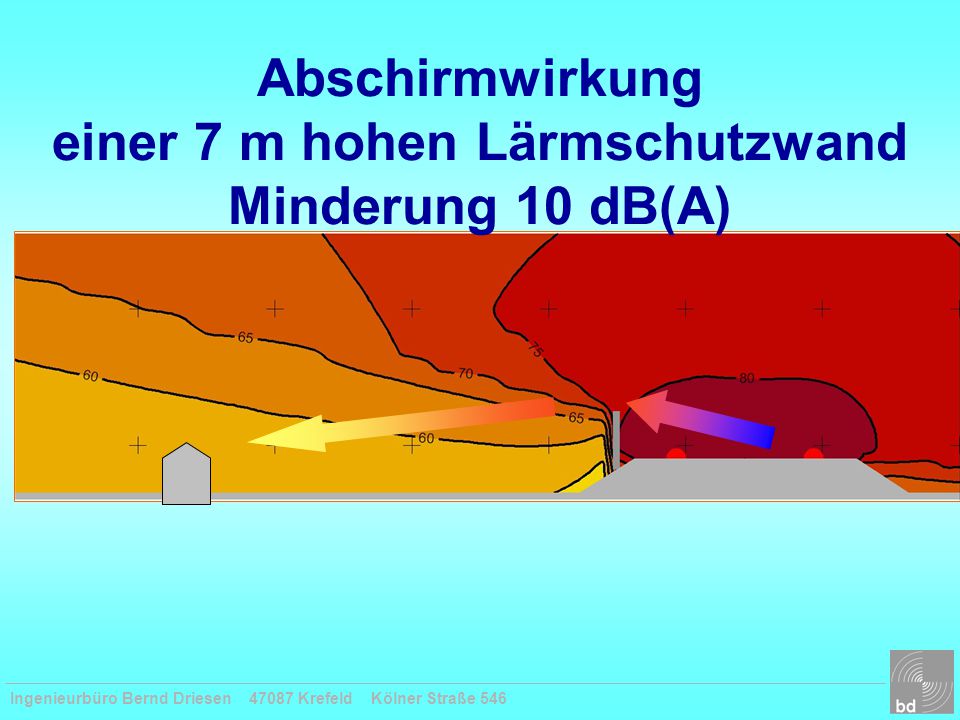

15 Ingenieurbüro Bernd Driesen Krefeld Kölner Straße 546 Abschirmwirkung einer 7 m hohen Lärmschutzwand Minderung 10 dB(A)

16 Ingenieurbüro Bernd Driesen Krefeld Kölner Straße 546 Abschirmwirkung einer 7 m hohen Lärmschutzwand Minderung 10 dB(A)

17 Ingenieurbüro Bernd Driesen Krefeld Kölner Straße 546 Abschirmwirkung einer Galerie mit 50 % Überdeckung Minderung 15 dB(A)

18 Ingenieurbüro Bernd Driesen Krefeld Kölner Straße 546 Abschirmwirkung einer Galerie mit 50 % Überdeckung Minderung 15 dB(A)

19 Ingenieurbüro Bernd Driesen Krefeld Kölner Straße 546 Abschirmwirkung einer Galerie mit 100 % Überdeckung Minderung über 20 dB(A)

20 Ingenieurbüro Bernd Driesen Krefeld Kölner Straße 546 Abschirmwirkung einer Galerie mit 100 % Überdeckung Minderung über 20 dB(A)

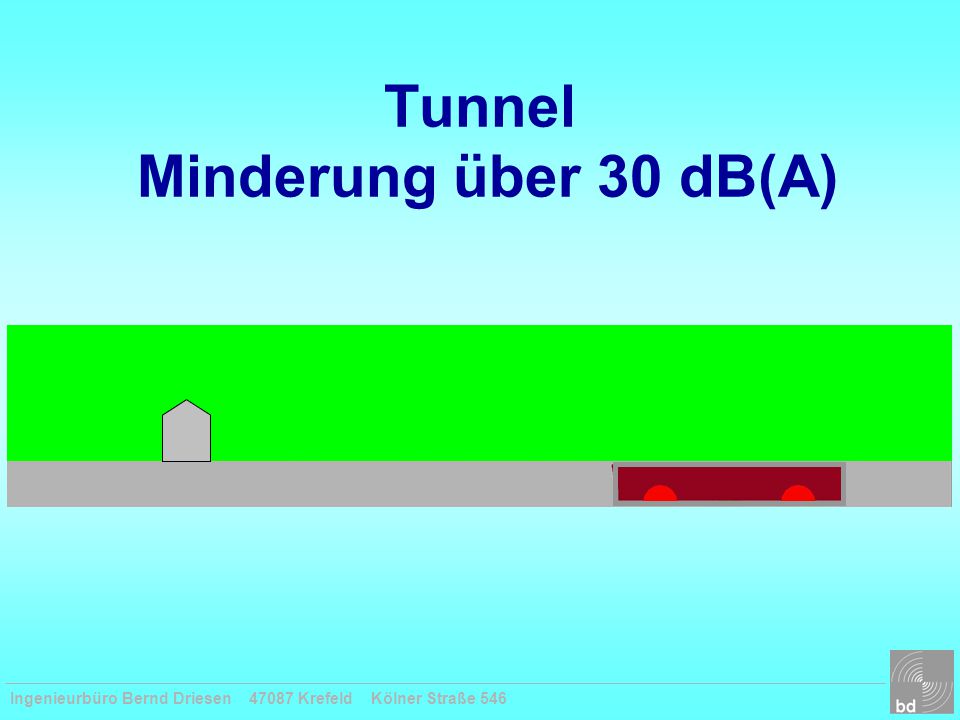

21 Ingenieurbüro Bernd Driesen Krefeld Kölner Straße 546 Tunnel Minderung über 30 dB(A)

22 Ingenieurbüro Bernd Driesen Krefeld Kölner Straße 546 Tunnel Minderung über 30 dB(A) Ruhe

23 Ingenieurbüro Bernd Driesen Krefeld Kölner Straße 546 Zur Lärmaktionsplanung heißt es offiziell: Zitat:

24 Ingenieurbüro Bernd Driesen Krefeld Kölner Straße 546 Zitate aus dem 19. und 20. Jahrhundert:

25 Ingenieurbüro Bernd Driesen Krefeld Kölner Straße 546 Zitate aus dem 19. und 20. Jahrhundert:
