1 Schon mal gehört? Medizinische Begriffe und Untersuchungsverfahren

2 Schon mal gehört? α- Strahler, β - Strahler, γ – Strahler Wilhelm Conrad Röntgen Grenzstrahlen Szintigramm SPECT Magnetresonanz piezoelektrischer Effekt Impulsechoverfahren Glykohämoglobin

3 Wilhelm Conrad Röntgen (1845 – 1923) 8. November 1895 – X-rays 1901 Nobelpreis für Physik Röntgenstrahlung durchdringende, indirekt ionisierende Strahlung Wellenlängen zwischen und m ultraweich um 50nm (GRENZSTRAHLEN) bis superhart um 5pm → unterschiedliche Anwendungsmöglichkeiten Röntgenuntersuchung – unterschiedliche Absorption von Röntgenstrahlen durch unterschiedliche Gewebe Strahlentherapie

4 Röntgenröhre

5 Entstehen der Röntgenstrahlung Glühkatode – beschleunigte Elektronen – Auftreffen auf Anode Röntgenbremsstrahlung Strahlung mit kontinuierlichem Spektrum ausfiltern der richtigen Wellenlängen charakteristische Röngenstrahlung Orbitalsprünge Linienspektrum

6 Tomografie Erfassung der räumlichen Struktur eines Objekts durch Schichtbilder Allesandro Vallebona (1899 – 1987), Genua, 1930 gegenläufige Bewegung der Röntgenquelle und des Films Röntgentomografie, Sonografie, Computer- tomografie (inkl. PET, SPECT), Kernspintomo- grafie (Magnetresonanztomografie), Neutro- nentomografie

7 Bandscheibenvorfall

8

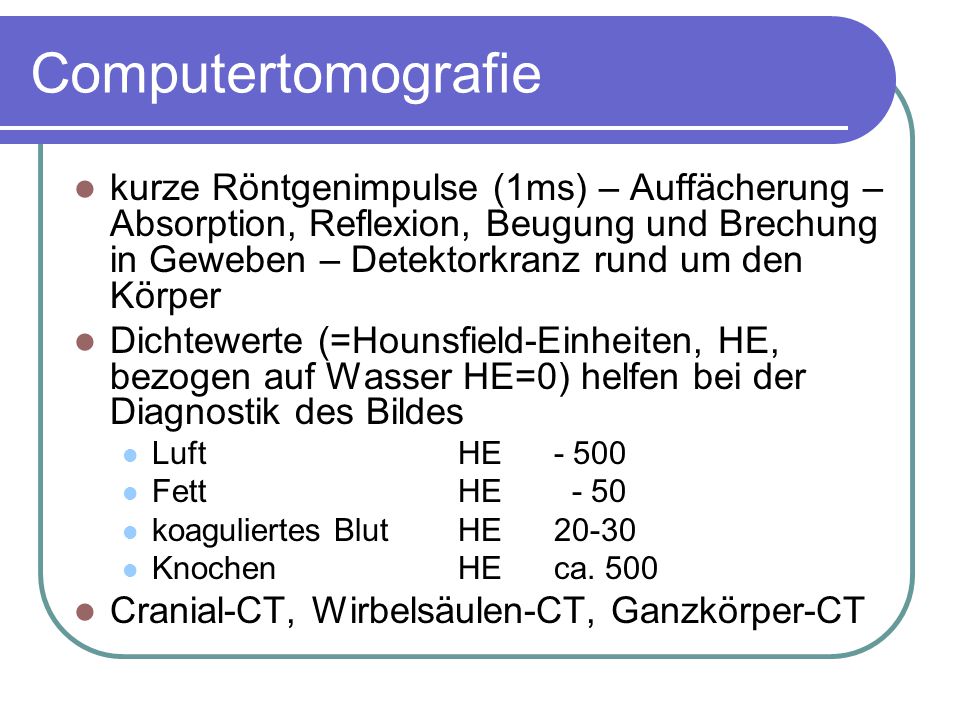

9 Computertomografie kurze Röntgenimpulse (1ms) – Auffächerung – Absorption, Reflexion, Beugung und Brechung in Geweben – Detektorkranz rund um den Körper Dichtewerte (=Hounsfield-Einheiten, HE, bezogen auf Wasser HE=0) helfen bei der Diagnostik des Bildes LuftHE- 500 FettHE - 50 koaguliertes BlutHE KnochenHEca. 500 Cranial-CT, Wirbelsäulen-CT, Ganzkörper-CT

10 Szintigrafie bildgebendes Verfahren unter Verwendung von Radionukliden - radioaktive Strahlung, γ-Strahlung γ-Strahlung entsteht bei jedem radioaktiven Zerfall – energiereicher (tiefer in den Körper eindringend, gefährlicher) als α- und β-Strahlung Strahlenbelastung – gemessen inSievert (Sv) – 1 Sv=1J/kg

11 Schilddrüsen-Szintigramm I-131, T1/2= 8 Tage, β-Strahler; geringe Energie

12 Myocardszintigramm

13 Single-Photon-Emissions-CT (SPECT) Schichtbildverfahren mit Hilfe von Radionukliden Myocardszintigrafie – Durchblutung des Herzmuskels mit Thallium (Tl-201) Tl-201: künstliches Radionuklid aus Pb-201 durch Elektroneneinfang und Verwandlung Proton in Neutron – Verwandlung in Hg-201; Halbwertszeit: 73 h Ersatz durch Tc-99; geringere Strahlung Hirnszintigrafie

14 Dopaminrezeptorszintigramm mit I-123

15 Kernspintomografie keine ionisierenden Strahlen Magnetresonanz Atomkerne mit ungerader Ordnungszahl – Eigenrotation (Spin) bauen „Mini-Magnetfeld“ auf – richten sich nach äußerem Magnetfeld aus H-Kerne (Protonen) absorbieren dabei elektro- magnetische Wellen und strahlen bei Rückkehr in den Ausgangszustand Energie in Form el.-magn. Wellen ab - Sichtbarmachung

16 Kernspintomogramm - Gehirn

17 Kernspintomogramm - Knie

18 Ultraschall-Tomografie Ultraschall Frequenz > 20kHz nützt umgekehrten piezoelektrischen Effekt (Umwandlung von Schalldruck durch Quarzkristalle in elektrische Impulse, die aufgezeichnet werden). Quarzkristall als Schallgeber und Echoempfänger

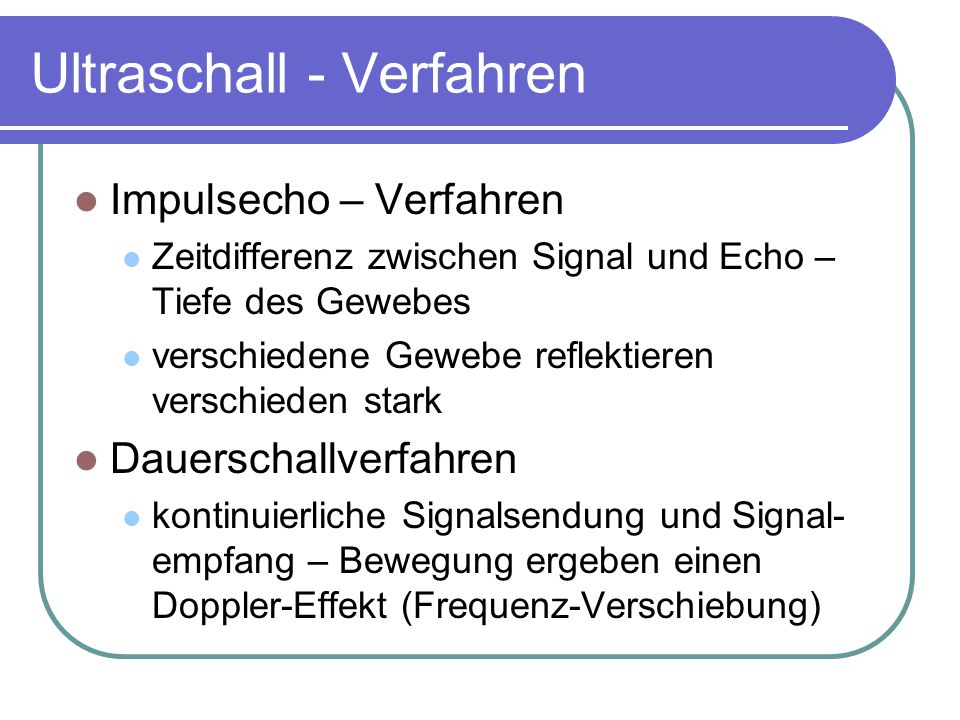

19 Ultraschall - Verfahren Impulsecho – Verfahren Zeitdifferenz zwischen Signal und Echo – Tiefe des Gewebes verschiedene Gewebe reflektieren verschieden stark Dauerschallverfahren kontinuierliche Signalsendung und Signal- empfang – Bewegung ergeben einen Doppler-Effekt (Frequenz-Verschiebung)

20 Ultraschallbild

21 Ultraschall-Tomogramm 3D mit 14 Wochen: Rücken, Kopf und Ohren sind gut erkennbar aus: de/141,0,bildergalerie- ultraschall,index,0.htm

22 Diabetes – ein Problem auch schon bei Schüler/inne/n? Stand 2007/1999 (www.statistik-austria.at) 5,9% der Bevölkerung leiden an Diabetes, davon 0-14 Jahre 0,5%0,6% Jahre 0,6%0,9% Jahre 1,6%1,0% Jahre 5,2%2,6% Jahre12,9%5,1% >75 Jahre21,2%6,8%

23 Blutzuckergehalt – Regelung durch Hormone Insulin, Glucagon, Adrenalin Insulinrezeptoren Insulinresistenz

24 Blutzucker Blutzuckergehalt: norm. 3,6 – 5,6 mmol/l (= mg/dl) Blutzuckermessung Glucoseoxidoreductase mit Farbstoff – spektroskopisch Enzymtest Blutzucker“gedächtnis“ Glykohämoglobin

25 Glykohämoglobine entstehen durch Anlagerung von Glucose an Hämoglobin – HbA 1c Referenzbereich: 4-6% am Gesamt- hämoglobin (bei Stoffwechselgesunden) bis 12% bei Diabetiker/inne/n Wert ist proportional zum Blutzucker- gehalt der letzten 6 Wochen; Blutzucker- gedächtnis

26 Diabetes mellitus - Typen Typ 1 – insulinabhängiger Diabetes Typ 2 – insulinunabhängiger Diabetes MODY – maturity onset diabetes of young – autosomale Erbkrankheit mit erhöhter Insulinsekretion und peripherer Insulinresistenz

27 Literatur, Medien Roland Berger, Manuel Hofer und Bernhard Riedl: Bildgebende Verfahren der medizinischen Diagnostik im Physikunterricht der Sekundarstufe I Lucis/013/Medizin.pdf Lucis/013/Medizin.pdf
